Фрезы концевые твердосплавные

Вид обработки	Форма  рабочей части	Число зубьев	Серия, Маркировка	Внешний вид	Диаметры	Материал
						P	M	K	N	S	H
Универ- сальная  обработка HRC50	Плоский торец	4	SP-4F		Ø1.0-Ø20.0	•	•	•
			SP-4FL		Ø3.0-Ø20.0	•	•	•
	Сфера	2	SP-2B		R0.5-R10.0	•	•	•
			SP-2BL		R1.0-R10.0	•	•	•
	Плоский торец + радиус	4	SP-4FR		Ø3.0-Ø12.0	•	•	•
			SP-4FRL		Ø6.0-Ø16.0	•	•	•
Вид обработки	Форма  рабочей части	Число зубьев	Серия, Маркировка	Внешний вид	Диаметры	Материал
						P	M	K	N	S	H
HRC55	Плоский торец	4	SM-4F		Ø1.0-Ø20.0		•	•		•
			SM-4FL		Ø3.0-Ø20.0		•	•		•
	Сфера	2	SM-2B		R0.5-R10.0		•	•		•
			SM-2BL		R1.0-R10.0		•	•		•
Вид обработки	Форма  рабочей части	Число зубьев	Серия, Маркировка	Внешний вид	Диаметры	Материал
						P	M	K	N	S	H
HRC65	Плоский торец	4	SH-4F		Ø2.0-Ø20.0						•
Вид обработки	Форма  рабочей части	Число зубьев	Серия, Маркировка	Внешний вид	Диаметры	Материал
						P	M	K	N	S	H
Обработка Алюминия HRC50	Плоский  торец	3	AL-3F		Ø1.0-Ø16.0				•
			AL-3FL		Ø3.0-Ø16.0				•
	Сфера	2	AL-2B		R1.0-R6.0				•

• Хорошо подходит  • Подходит

Терминология

Типы и геометрии концевых фрез

Тип		Геометрия
Концевая фреза с плоским торцом

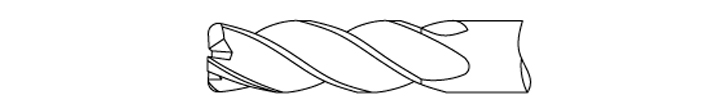

Концевая фреза с плоским торцом и угловым радиусом
Концева я фреза со сферическим

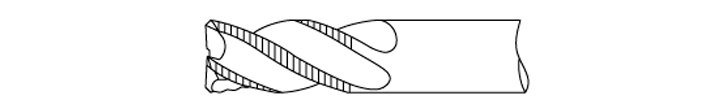

Концевая фреза для черновой обработки

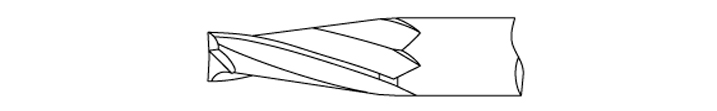

Концевая фреза конусная

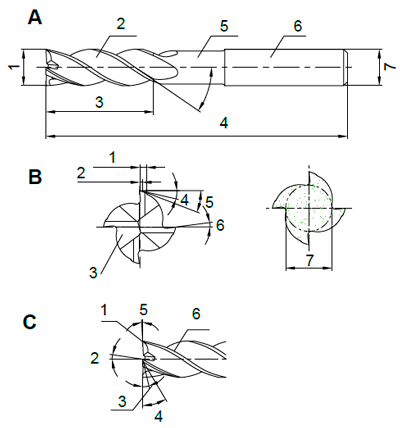

Термины и понятия

	A      1) Диаметр режущей части          2) Винтовая канавка          3) Длина режущей части          4) Общая длина          5) Шейка          6) Хвостовик          7) Диаметр хвостовика
	B      1) Диаметр режущей части          2) Винтовая канавка          3) Длина режущей части          4) Общая длина          5) Шейка          6) Хвостовик          7) Диаметр хвостовика
	C      1) Диаметр режущей части          2) Винтовая канавка          3) Длина режущей части          4) Общая длина          5) Шейка          6) Хвостовик          7) Диаметр хвостовика

    Твердосплавные монолитные и сборные фрезы представляют собой инструменты по механической обработке металла методом резки. Обладают высокой твердостью и прочностью, что дает возможность использовать их в работе с закаленной сталью, медными и титановыми сплавами, алюминием, чугуном.

 Все виды фрез имеют несколько лезвий и предназначены для создания отверстий разных диаметров, контурных пазов, лысок посредством вращательных движений. Применяются для черновой, получистовой, чистовой фрезеровки поверхностей. Различаются размерами, конструкцией, частотой и направленностью зубцов, способами установки.

Преимущества твердосплавных фрез

   Популярность среди специалистов различных сфер производства данная группа пазовых концевых фрез по металлу получила благодаря: отличным физико-химическим характеристикам – тепло-и износостойкости.

  В ходе сверления нагреваются незначительно, вследствие чего увеличивается производительность;

 практичности – легкость заточки сокращает расходы на покупку новых;

 экономичности за счет большого срока эксплуатации;

 универсальности и многофункциональности – спектр потребления во многих промышленных областях;

 широкому ассортименту. Точная траектория режущей части обеспечивает идеально ровный съем стружки.

 Виды фрез для станков

  По своей специфике фрезы твердосплавные для универсальных фрезеров, предназначенных для вертикального и горизонтального крепления заготовок, делятся на следующие типы:

  торцевые – обладают цилиндрической формой и лезвиями, находящимися на боковой и торцевой сторонах. Это наделяет их широкими возможностями, позволяя проводить перпендикулярную обработку сразу двух сторон, расположенных под прямым углом друг к другу. Применяются жесткие и массивные фрезы в машиностроении для чистовой резки крупных объектов на станках с ЧПУ;

  дисковые – имеют форму диска с вращающимися режущими краями для обрезных и прорезных действий;

  фасонные – их геометрия соответствует профилю создаваемых изделий, поэтому подходят для оформления сложных контуров деталей (например, шестерней);

   концевые (пальцевые) – делятся на право-и леворежущие из-за направления шипов на торце, имеющих неравномерный шаг. Используются для чистовой и получистовой обработки плоскостей, глубоких или сквозных уступов, канавок, выемок. Концевые пазовые фрезы состоят из хвостовика, зажимаемого в патроне, и рабочего элемента. В зависимости от его конструкционных признаков и назначения бывают:

•    цилиндрические – пластины расположены по прямой или винтовой оси под определенным углом. Предназначены для получистовой и обдирной шлифовки;

•   четвертькруглые вогнутые с лезвиями в виде обратных дуг для закругленных кромок;

•   копирные – рабочая часть в форме конуса или цилиндра, торец закруглен. Для штамповых инструментов и более сложных моделей;

 шпоночные с двумя режущими кромками. Благодаря особенностям заточки способны двигаться параллельно оси, что важно при вырезке канавок на валах и выемок на плоских заготовках;

   угловые для наклонных поверхностей, специальных угловых и типа «ласточкин хвост» пазов.

  Проведение специфических операций по металлу требует соответствующих видов фрез. Это положительно влияет на скорость, качество выполнения манипуляций и конечный результат. Поэтому в каждой из перечисленных категорий есть еще несколько подвидов.

Как правильно выбирать фрезы для фрезера ручного и с ЧПУ

При покупке изделий внимание уделяется основным параметрам:

 максимально допустимое число оборотов;

 наружный диаметр хвостовика. От его размера зависит, подойдет ли он к обжимной цанге;

 устройство – цельные концевые фрезы, например, имеют преимущества перед составными со сменными пластинами. Их проще сбалансировать и они более уравновешены. Вследствие чего увеличивается скорость вращения шпинделя, что очень важно при

эксплуатации ПШМ;

тип крепления;
разновидность обрабатываемых металлов;
количество зубцов;
геометрия заточки;

• назначение фрезы – для станков с ЧПУ, полуавтоматических фрезеров, ручных прямо-шлифовальных машин.

  Обработка металла – процесс непростой, он нуждается в определенных знаниях и опыте. В любом случае при подборе нужно опираться на стойкость к износу конкретного сплава. Мы предлагаем концевые пазовые фрезы отличного качества в ассортименте. Вся продукция прошла испытания на надежность и работоспособность в соответствии с Государственным стандартом №23726.
