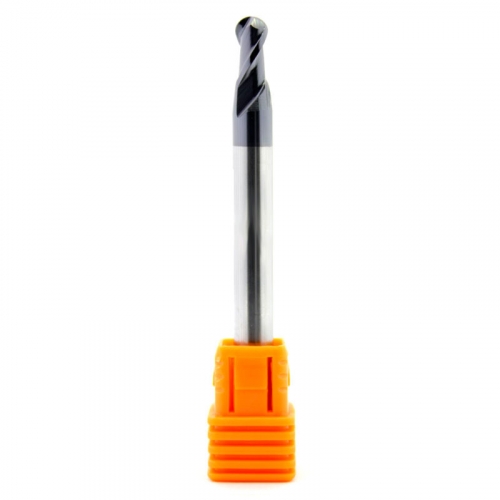

Фреза SP-2BL-R2.5*6*7.5*75

Фреза SP-2BL-R2.5*6*7.5*75
  • Артикул: ---
  • Наличие: Нет в наличии
Основные характеристики
Все характеристики
R: 2.5
D: 5
d: 6
H: 7.5
L: 75
Оплата

Принимаем оплату online

Доставка

В тот же день при заказе до 16:00

Гарантии

Весь товар сертифицирован

Фреза твердосплавная: размеры

Фреза твердосплавная сферическая диаметр D5мм, радиус R2,5мм, диаметр хвостовика d6мм, длина рабочей части H7.5мм, общая длинна L75мм. Геометрия A.

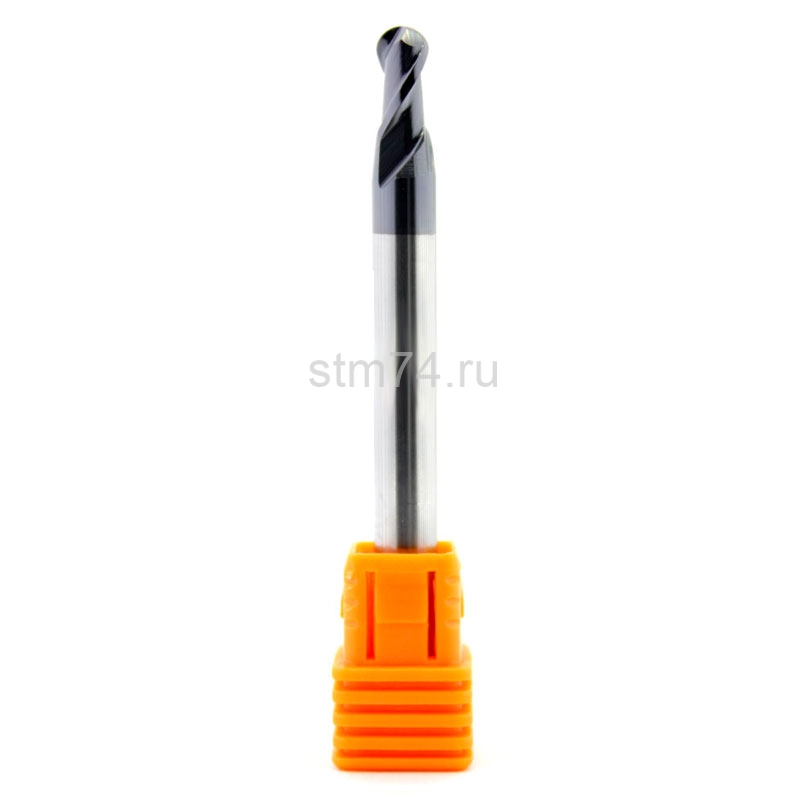

Фреза твердосплавная сферическая удлиненная радиус 2,5мм SP-2BL

Таблица обрабатываемого материала

Обрабатываемый материал

Углеродистая

сталь

 Легированная

сталь

Закаленная

 и опущенная

сталь

Закаленная

сталь

Нержавеюща

сталь

 Чугун

Медный

сплав

Алюминиевый

сплав

Титановый

сплав

Жаропрочный

сплав

40HRС

50HRC

55HRC

68HRC

 Хорошо подходит   Подходит

Таблица режимов резания

Фреза твердосплавная

SP-2B  |  SP-2BL

Материал

для

обработки

Чугун, чугун

с шаровидным

графитом

Углеродистая сталь

Легированная сталь

~750N/mm2

Углеродистая сталь

Легированная сталь

-30HRC

Закаленная сталь,

Закаленная и

опущенная сталь

40HRC

Нержавеющая сталь

Закаленная сталь,

Закаленная и

опущенная сталь

50HRC

Радиус

(мм)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

R0.5400008004000080038000700320003202230020025000275
R1.0240009002400090019000760160004001115020013000275
R1.51550095015500950127507601060045074002908500280
R2.011500950115009509550760800055055503706500370
R2.595001050950010507650800640055044503705000375
R3.080001050800010506400800530058037003904200390
R4.060001300600013004800950400070027504553200440
R5.048001200480012003800900320065022004302500440
R6.040001100400011003200840265061018504302100420
R8.030001050300010502400800200060013503801600375
R10.0240095024009501900680160056011003701250330

Максимальная

глубина

резания

Режимы резания фрезы твердосплавной сферической.Режимы резания фрезы твердосплавной сферической.



1. Приведенная выше таблица показывает стандартные значения при фрезеровании уступов. При фрезеровании пазов используйте значения скорости вращения 50%-70%, а скорости подачи 40%-60% от указанных выше в таблице.

2. Пожалуйста используйте высокоточные станки и оправки.

3. Пожалуйста, используйте обдув воздухом или СОЖ с минимальным содержанием масла.

4. Предпочтительней попутное фрезерование.

5. Вибрация и необычный шум могут возникать, если жесткость и устойчивость станка и рабочего стола невелики, следует уменьшить скорость вращения и скорость подачи, как упоминалось выше.

6. По возможности выбирайте инструмент с наименьшим вылетом.



Расчет скорости подачи для концевых фрез с сферическим торцом, концевых фрез с плоским торцом и угловым радиусом.





 Расчет скорости подачи

Формула расчета шероховатости при обработке сферической фрезой

  Ry: Теоретическое значение шероховатости поверхности

  P:   Подача

  R:   Радиус сферического торца или угловой радиус


            Ry  /  R

                                                                  Подача P

       0.1          0.2        0.3       0.4      0.5      0.6      0.7      0.8      0.9      1.0
      0.5      0.003    0.010    0.023    0.042    0.067    0.100

1.0

0.001

0.005

0.011

0.020

0.032

0.046

  0.063

0.083

  0.107

1.50.0010.0030.0080.0130.0210.0300.0410.0540.069  0.086
2.00.0010.0030.0060.0100.0150.0230.0310.0400.0510.064
2.5 0.001 0.0020.0050.0080.0130.0180.0250.0320.0410.051
3.00.0010.0040.0070.0100.0150.0200.0270.0340.042
4.00.0010.0030.0050.0080.0110.0150.0200.0250.031
5.00.0010.0020.0040.0060.0090.0120.0160.0200.025

6.0

0.002

0.003

0.005

0.008

0.010

0.013

0.017

0.021

8.00.0010.0030.0040.0060.008

0.010

0.013

0.016

10.00.0010.0020.0030.0050.0060.0080.0100.013
12.50.0010.0020.0030.0040.0050.0060.0080.010



           Ry  /  R

                                                                    Подача P



    1.1         1.2          1.3         1.4        1.5        1.6         1.7        1.8        1.9        2.0
      0.5

1.0

1.50.104
2.00.0770.0920.109
2.50.0610.0730.0860.100
3.00.0510.0610.0710.0830.0950.109
4.00.0380.0450.0530.0620.0710.0810.0910.103
5.00.0300.0360.0420.0490.0570.0640.0730.0820.0910.101

6.0

0.0250.0300.0350.0410.0470.0540.0610.0680.0760.084
8.00.0190.0230.0260.0310.0350.0400.0450.0510.057

0.063

10.00.0150.0180.0210.0250.0280.0320.0360.0410.0450.050
12.50.0120.0140.0170.0200.0230.0260.0290.0320.0360.040


Характеристики
R 2.5
D 5
d 6
H 7.5
L 75
Количество зубьев 2
Геометрия A
