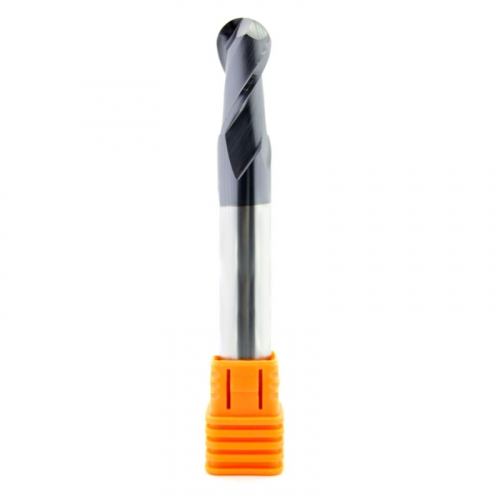

Фреза SP-2BL-R6*12*18*100

Артикул: ---
Наличие: Нет в наличии

Основные характеристики

Все характеристики

R: 6

D: 12

d: 12

H: 18

L: 100

Чтобы узнать цены , авторизуйтесь

Оплата

Принимаем оплату online

Доставка

В тот же день при заказе до 16:00

Гарантии

Весь товар сертифицирован

Фреза твердосплавная: размеры

Фреза твердосплавная сферическая диаметр D12мм, радиус R6мм, диаметр хвостовика d12мм, длина рабочей части H18мм, общая длинна L100мм. Геометрия B.

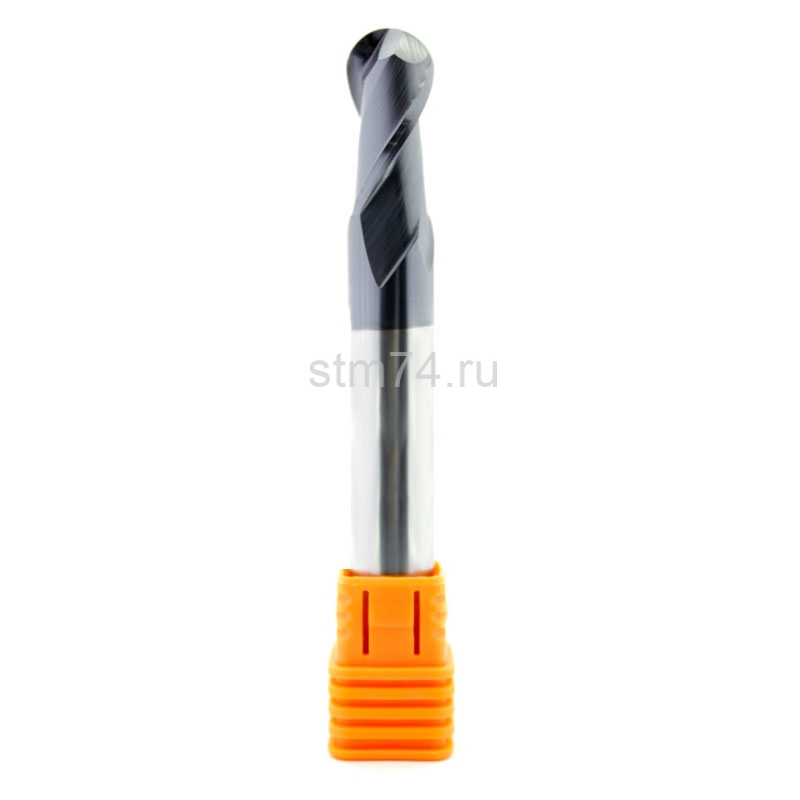

Фреза твердосплавная сферическая удлиненная радиус 6мм SP-2BL

Таблица обрабатываемого материала

Обрабатываемый материал
Углеродистая сталь	Легированная сталь	Закаленная и опущенная сталь		Закаленная сталь		Нержавеюща сталь	Чугун	Медный сплав	Алюминиевый сплав	Титановый сплав	Жаропрочный сплав
		40HRС	50HRC	55HRC	68HRC
•	•	•	•			•	•
• Хорошо подходит • Подходит

Таблица режимов резания

Фреза твердосплавная

SP-2B | SP-2BL

Материал для обработки	Чугун, чугун с шаровидным графитом		Углеродистая сталь Легированная сталь ~750N/mm²		Углеродистая сталь Легированная сталь -30HRC		Закаленная сталь, Закаленная и опущенная сталь 40HRC		Нержавеющая сталь		Закаленная сталь, Закаленная и опущенная сталь 50HRC
Радиус (мм)	Скорость вращения (min^-1)	Подача (mm/min)	Скорость вращения (min^-1)	Подача (mm/min)	Скорость вращения (min^-1)	Подача (mm/min)	Скорость вращения (min^-1)	Подача (mm/min)	Скорость вращения (min^-1)	Подача (mm/min)	Скорость вращения (min^-1)	Подача (mm/min)
R0.5	40000	800	40000	800	38000	700	32000	320	22300	200	25000	275
R1.0	24000	900	24000	900	19000	760	16000	400	11150	200	13000	275
R1.5	15500	950	15500	950	12750	760	10600	450	7400	290	8500	280
R2.0	11500	950	11500	950	9550	760	8000	550	5550	370	6500	370
R2.5	9500	1050	9500	1050	7650	800	6400	550	4450	370	5000	375
R3.0	8000	1050	8000	1050	6400	800	5300	580	3700	390	4200	390
R4.0	6000	1300	6000	1300	4800	950	4000	700	2750	455	3200	440
R5.0	4800	1200	4800	1200	3800	900	3200	650	2200	430	2500	440
R6.0	4000	1100	4000	1100	3200	840	2650	610	1850	430	2100	420
R8.0	3000	1050	3000	1050	2400	800	2000	600	1350	380	1600	375
R10.0	2400	950	2400	950	1900	680	1600	560	1100	370	1250	330
Максимальная глубина резания

1. Приведенная выше таблица показывает стандартные значения при фрезеровании уступов. При фрезеровании пазов используйте значения скорости вращения 50%-70%, а скорости подачи 40%-60% от указанных выше в таблице.

2. Пожалуйста используйте высокоточные станки и оправки.

3. Пожалуйста, используйте обдув воздухом или СОЖ с минимальным содержанием масла.

4. Предпочтительней попутное фрезерование.

5. Вибрация и необычный шум могут возникать, если жесткость и устойчивость станка и рабочего стола невелики, следует уменьшить скорость вращения и скорость подачи, как упоминалось выше.

6. По возможности выбирайте инструмент с наименьшим вылетом.

Расчет скорости подачи для концевых фрез с сферическим торцом, концевых фрез с плоским торцом и угловым радиусом.

Расчет скорости подачи

Ry: Теоретическое значение шероховатости поверхности

P: Подача

R: Радиус сферического торца или угловой радиус

Ry / R	Подача P
Ry / R	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
0.5	0.003	0.010	0.023	0.042	0.067	0.100
1.0	0.001	0.005	0.011	0.020	0.032	0.046	0.063	0.083	0.107
1.5	0.001	0.003	0.008	0.013	0.021	0.030	0.041	0.054	0.069	0.086
2.0	0.001	0.003	0.006	0.010	0.015	0.023	0.031	0.040	0.051	0.064
2.5	0.001	0.002	0.005	0.008	0.013	0.018	0.025	0.032	0.041	0.051
3.0		0.001	0.004	0.007	0.010	0.015	0.020	0.027	0.034	0.042
4.0		0.001	0.003	0.005	0.008	0.011	0.015	0.020	0.025	0.031
5.0		0.001	0.002	0.004	0.006	0.009	0.012	0.016	0.020	0.025
6.0			0.002	0.003	0.005	0.008	0.010	0.013	0.017	0.021
8.0			0.001	0.003	0.004	0.006	0.008	0.010	0.013	0.016
10.0			0.001	0.002	0.003	0.005	0.006	0.008	0.010	0.013
12.5			0.001	0.002	0.003	0.004	0.005	0.006	0.008	0.010

Ry / R	Подача P
Ry / R	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
0.5
1.0
1.5	0.104
2.0	0.077	0.092	0.109
2.5	0.061	0.073	0.086	0.100
3.0	0.051	0.061	0.071	0.083	0.095	0.109
4.0	0.038	0.045	0.053	0.062	0.071	0.081	0.091	0.103
5.0	0.030	0.036	0.042	0.049	0.057	0.064	0.073	0.082	0.091	0.101
6.0	0.025	0.030	0.035	0.041	0.047	0.054	0.061	0.068	0.076	0.084
8.0	0.019	0.023	0.026	0.031	0.035	0.040	0.045	0.051	0.057	0.063
10.0	0.015	0.018	0.021	0.025	0.028	0.032	0.036	0.041	0.045	0.050
12.5	0.012	0.014	0.017	0.020	0.023	0.026	0.029	0.032	0.036	0.040

Характеристики

R 6

D 12

d 12

H 18

L 100

Количество зубьев 2

Геометрия B
