Фреза SP-4F-4*4*10*50
Фреза SP-4F-4*4*10*50
322,00руб

Фреза SP-4F-4*4*10*50 - Характеристики

  • D:

    4

  • d:

    4

  • H:

    10

  • L:

    50

  • Количество зубьев:

    4

  • Геометрия:

    B

Фреза SP-4F-4*4*10*50 - Информация

Фреза твердосплавная: размеры

Фреза твердосплавная концевая диаметр D4мм, диаметр хвостовика d4мм, длина рабочей части H10мм, общая длинна L50мм. Геометрия A.

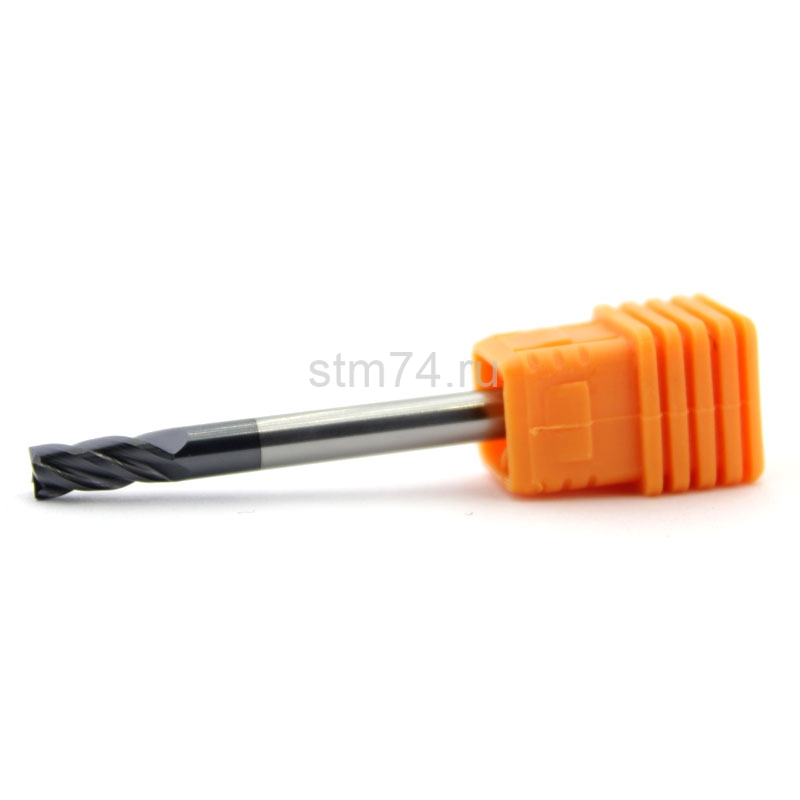

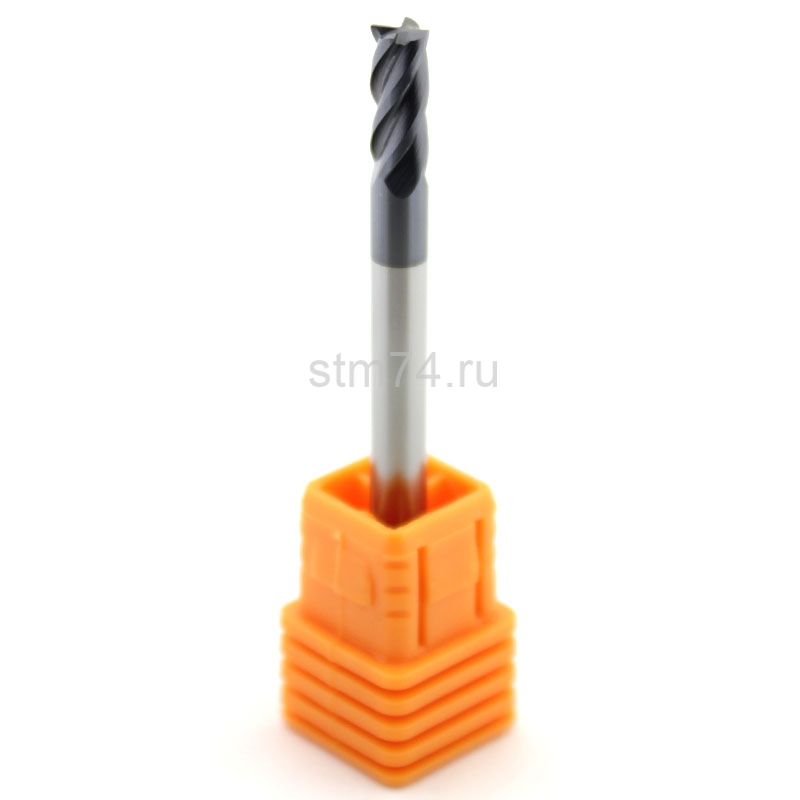

Фреза твердосплавная универсальная диаметр 4мм SP-4FФреза твердосплавная универсальная диаметр 4мм SP-4F

Таблица обрабатываемого материала

Обрабатываемый материал

Углеродистая

сталь

Легированная

сталь

Закаленная

 и опущенная

сталь

Закаленная

сталь

Нержавеющая

сталь

Чугун

Медный

сплав

Алюминиевый

сплав

Титановый

сплав

Жаропрочный

сплав

40HRС

50HRC

55HRC

68HRC

 Хорошо подходит   Подходит

Таблица режимов резания

Фреза твердосплавная

SP-4F  |  SP-4FL

Материал

для

обработки

Чугун, чугун

с шаровидным

графитом

 Углеродистая сталь

   Легированная сталь

~750N/mm2

  Углеродистая сталь

  Легированная сталь

-30HRC

Закаленная сталь,

Закаленная и

опущенная сталь

40HRC

   Нержавеющая сталь

Закаленная сталь,

Закаленная и

опущенная сталь

50HRC

Диаметр

(мм)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

Скорость

вращения

(min-1)

Подача

(mm/min)

120000250200002502000020020000200200009020000150
2150004001500040015000360150003501115010013000225
31400068014000680130006301060052575001208500410
4108007001080070010000640800053555001256500420
5820073082007307600670640056045001255000440
6700075070007506400690530057537001354200450
8520074052007404800680400056528001353200460
10420073042007303800670320056022001352500435
12350073035007303200670265056018501352100435
14300068030006802700630230052516001251800410
16260068026006802400630200052514001201600410
18230067023006702100620180051512501051400405
20205067020506701900620160051511001051250405

Максимальная

глубина

резания

Режимы резания фрезы твердосплавной при боковом фрезеровании.Режимы резания фрезы твердосплавной при боковом фрезеровании.
Режимы резания фрезы твердосплавной при обработки типа паз.Режимы резания фрезы твердосплавной при обработки типа паз.




1.
 Приведенная выше таблица показывает стандартные значения при фрезеровании уступов. При фрезеровании пазов используйте значения скорости
вращения 50%-70%, а скорости подачи 40%-60% от указанных выше в таблице.

2. Пожалуйста используйте высокоточные станки и оправки.

3. Пожалуйста, используйте обдув воздухом или СОЖ с минимальным содержанием масла.

4. Предпочтительней попутное фрезерование.

5. Вибрация и необычный шум могут возникать, если жесткость и устойчивость станка и рабочего стола невелики, следует уменьшить скорость вращения и скорость подачи, как упоминалось выше.

6. По возможности выбирайте инструмент с наименьшим вылетом.
