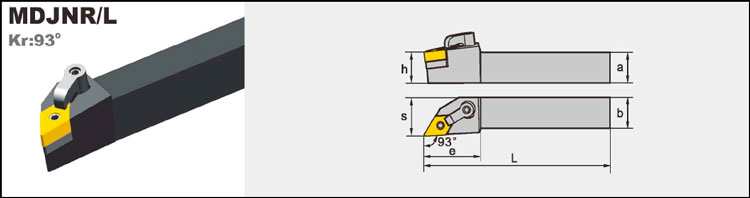

MDJN

Обозначение

(Правый)

Размеры в (мм)

   Используемая

пластина

Зажимной

винт

Опорная

пластина

Ключ

Зажим

Зажимная

шпилька

a

b

L

h

s

e

 MDJNR 1616H11

 16

16

 100

16

20

30

DN**1104**

WS061025

MD1103

S2

S3

MCL1814

MSP513

 MDJNR 2020K11

20

20

125

20

25

32

 MDJNR 2525M11

25

25

150

25

32

32

WS061030

 MDJNR 3225P11

32

25

170

32

32

32

 MDJNR 2020K1504/06

20

20

125

20

25

36

DN**1504**

DN**1506**

WS061025

MD1504

S3

MCL2114

04:MSP617

06:MSP619

 MDJNR 2525M1504/06

25

25

150

25

32

38

WS061030

 MDJNR 2225P1504/06

32

25

170

32

32

38

 MDJNR 3232P1504/06

32

32

170

32

40

38

 MDJNR 4040R15

40

40

200

40

48

40

DN**1506**

Обозначение

(Левый)

a

b

L

h

s

e

 MDJNR 1616H11

 16

 16

 100

 16

 20

 30

DN**1104**

WS061025

MD1103

S2

S3

MCL1814

MSP513

 MDJNR 2020K11

20

20

125

20

25

32

 MDJNR 2525M11

25

25

150

25

32

32

WS061030

 MDJNR 3225P11

32

25

170

32

32

32

 MDJNR 2020K1504/06

20

20

125

20

25

36

DN**1504**

DN**1506**

WS061025

MD1504

S3

MCL2114

04:MSP617

06:MSP619

 MDJNR 2525M1504/06

25

25

150

25

32

38

WS061030

 MDJNR 2225P1504/06

32

25

170

32

32

38

 MDJNR 3232P1504/06

32

32

170

32

40

38

 MDJNR 4040R15

40

40

200

40

48

40

DN**1506**
