Оформить заказ49. Минимальный радиус Rгиба листового проката, мм
Материал | Расположения линии гиба проката в состоянии | |||
отожженном или нормализованном | наклепанном | |||
поперек волокон | вдоль волокон | поперек волокон | вдоль волокон | |
Сталь: | ||||
Ст3 | 2S | |||
20 | 1,5S | |||
45 | 2,6S | |||
коррозионно-стойкая | 1S | 2S | 3S | 4S |
Алюминий и его сплавы: | ||||
мягкие | 1S | 1,5S | 1,5S | 2,5S |
твердые | 2S | 3S | 3S | 4S |
Медь | - | 1S | 1S | 2S |
Латунь: | ||||
мягкая | - | 0,8S | 0,8S | 0,8S |
твердая | - | 4,5S | 4,5S | 4,5S |

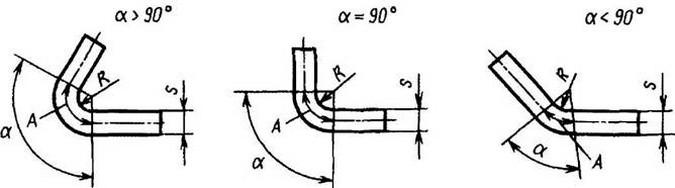

Развернутая длина изогнутого участка детали из листового материала при гибе на угол α определяется по формуле
A = π(α/180)(R+ KS),
где А - длина нейтральной линии; R - внутренний радиус гиба; К - коэффициент, определяющий положение нейтрального слоя при гибе (табл. 50); S - толщина листового материала, мм
Примечание. Минимальные радиусы холодной гибки заготовок устанавливаются по предельно допустимым деформациям крайних волокон. Их применяют только в случае конструктивной необходимости, во всех остальных случаях - увеличенные радиусы гиба.
50. Значение коэффициента К
Минимальный радиус гибаR, мм | Толщина проката S, мм | ||||||||||
0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | |
1 | 0,375 | 0,350 | - | - | - | - | - | - | - | - | - |
2 | 0,415 | 0,375 | 0,357 | 0.350 | - | - | - | - | - | - | - |
3 | 0,439 | 0,398 | 0,375 | 0,362 | 0,355 | 0,350 | - | - | - | - | - |
4 | 0,459 | 0,415 | 0,391 | 0,374 | 0,365 | 0,360 | 0,358 | - | - | - | - |
5 | 0,471 | 0,428 | 0,404 | 0,386 | 0,375 | 0,367 | 0,357 | 0,350 | - | - | - |
6 | 0,480 | 0,440 | 0,415 | 0,398 | 0,385 | 0,375 | 0,363 | 0,355 | 0,350 | - | - |
8 | - | 0,459 | 0,433 | 0,415 | 0,403 | 0,391 | 0,375 | 0,365 | 0,358 | 0,350 | - |
10 | 0,500 | 0,470 | 0,447 | 0,429 | 0,416 | 0,405 | 0,387 | 0,375 | 0,366 | 0,356 | 0,350 |
12 | - | 0,480 | 0,459 | 0,440 | 0,427 | 0,416 | 0,399 | 0,385 | 0,375 | 0,362 | 0,355 |
16 | 0,500 | - | 0,473 | 0,459 | 0,444 | 0,433 | 0,416 | 0,403 | 0,392 | 0,375 | 0,365 |
20 | - | 0,500 | - | 0,470 | 0,459 | 0,447 | 0,430 | 0,415 | 0,405 | 0,388 | 0,375 |
25 | - | - | 0,500 | - | 0,470 | 0,460 | 0,443 | 0,430 | 0,417 | 0,402 | 0,387 |
28 | - | - | - | 0,500 | 0,476 | 0,466 | 0,450 | 0,436 | 0,425 | 0,408 | 0,395 |
30 | - | - | - | - | 0,480 | 0,470 | 0,455 | 0,440 | 0,430 | 0,412 | 0,400 |

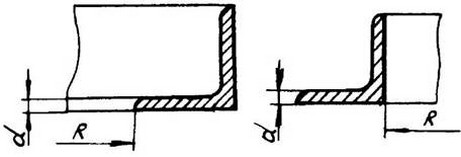

51. Минимальный радиус гиба металлов круглого и квадратного сечений, мм
Диаметр круга d или сторона квадрата а | Ст3 | Ст5 | Сталь 20 | Сталь 45 | Сталь12Х18Н10Т | Л63 | M1, М2 | |||
R1 | R2 | R1 | R1 | R2 | R1 | R2 | R1 | |||
5 | - | - | - | - | - | - | - | - | 2 | - |
6 | - | - | - | 2 | - | - | - | - | 2 | 2 |
8 | 3 | - | - | 3 | - | 5 | - | 7 | 2 | 2 |
10 | 8 | 10 | - | 8 | 10 | 10 | - | 8 | 6 | 6 |
12 | 10 | 12 | 13 | 10 | 12 | 13 | - | 10 | 6 | 6 |
14 | 10 | 14 | 14 | 10 | 14 | 16 | - | 11 | - | - |
16 | 13 | 16 | 16 | 13 | 16 | 16 | 16 | 13 | 10 | 10 |
18 | 16 | - | 18 | - | - | 18 | 14 | - | 10 | |
20 | 16 | 20 | 20 | 16 | 20 | 20 | 20 | 16 | 13 | 13 |
22 | 18 | - | 22 | 18 | - | 22 | 18 | - | 13 | |
25 | 20 | 25 | 25 | - | 25 | 25 | 25 | 20 | 16 | 16 |
28 | - | - | - | 22 | - | 30 | 22 | - | 16 | |
30 | 25 | 30 | 30 | 25 | 30 | 30 | 30 | 24 | 18 | 18 |
51а. Минимальные радиусы гибаR угловой равнополочной стали, мм
Материал - сталь Ст3
В числителе приведены значения радиуса гибаRугловой стали полкой наружу, в знаменателе - полкой внутрь.
Толщина пачки, мм | Номер профиля | |||||||||||||
2 | 2,5 | 3,2 | 3,6 | 4 | 4,5 | 5 | 5,6 | 6,3 | 7 | 7,5 | 8 | 9 | 10 | |
3 | 100/120 | 125/150 | - | - | - | - | - | - | - | - | - | - | - | - |
4 | - | 125/150 | 160/200 | 180/220 | 200/240 | 221/270 | 250/300 | 280/340 | 315/380 | - | - | - | - | - |
4,5 | - | - | - | - | - | - | - | - | - | 350/420 | - | - | - | - |
5 | - | - | - | - | - | - | 250/300 | 280/340 | 315/380 | 350/420 | 375/450 | - | ||
5,5 | - | - | - | - | - | - | - | - | - | - | - | 400/480 | - | - |
6 | - | - | - | - | - | - | - | - | 315/380 | 350/420 | 211/450 | 400/480 | 450/540 | - |
6,5 | - | - | - | - | - | - | - | - | - | - | - | - | 500/600 | |
7 | - | - | - | - | - | - | - | - | - | 420/350 | 450/375 | 480/400 | 540/450 | - |
8 | - | - | - | - | - | - | - | - | - | 480/400 | 540/450 | 600/500 | ||
9 | - | - | - | - | - | - | - | - | - | - | 450/375 | - | - | - |
10 | - | - | - | - | - | - | - | - | - | - | - | - | - | 600/500 |
12 | - | - | - | - | - | - | - | - | - | - | - | - | - | 600/500 |
51б. Минимальный радиус гибаR угловой неравнополочной стали меньшей полкой наружу, мм
Материал - сталь Ст3
51в. Минимальный радиус гибаR угловой неравнополочной стали большой полкой наружу, мм
Материал - сталь Ст3
Толщина полки, мм | Номер профиля | |||||||
3,2/2 | 4,5/2,8 | 5/3,2 | 6,3/4 | 7,5/5 | 8/5 | 9/5,6 | 10/6,3 | |
4 | 160 | 225 | 250 | - | - | - | - | - |
5 | - | - | - | - | 375 | - | - | - |
5,5 | - | - | - | - | - | - | 450 | - |
6 | - | - | - | 315 | 375 | 400 | - | 500 |
7 | - | - | - | - | - | - | - | 500 |
8 | - | - | - | 315 | - | - | 450 | 500 |
10 | - | - | - | - | - | - | - | 500 |
51г. Минимальный радиус гибаR угловой неравнополочной стали меньшей полкой внутрь, мм
Материал - сталь Ст3
Толщина полки, мм | Номер профиля | |||||||
3,2/2 | 4,5/2,8 | 5/3,2 | 6,3/4 | 7.5/5 | 8/5 | 9/5,6 | 10/6,3 | |
4 | 120 | 170 | 195 | - | - | - | - | - |
5 | - | - | - | - | 300 | - | - | - |
5,5 | - | - | - | - | - | - | 340 | - |
6 | - | - | - | 240 | 300 | 300 | - | 380 |
7 | - | - | - | - | - | - | - | 380 |
8 | - | - | - | 240 | - | - | 340 | 380 |
10 | - | - | - | - | - | - | - | 380 |
51д. Минимальный радиус гибаR угловой неравнополочной стали большей полкой внутрь, мм
Материал - сталь Ст3
Толщина полки, мм | Номер профиля | |||||||
3,2/2 | 4,5/2,8 | 5/3,2 | 6,3/4 | 7,5/5 | 8/5 | 9/5,6 | 10/6,3 | |
4 | 195 | 270 | 300 | - | - | - | - | - |
5 | - | - | - | - | 450 | - | - | - |
5,5 | - | - | - | - | - | - | 545 | - |
6 | - | - | - | 380 | 450 | 480 | - | 600 |
7 | - | - | - | - | - | - | - | 600 |
8 | - | - | - | 380 | - | - | 545 | 600 |
10 | - | - | - | - | - | - | - | 600 |
51е. Минимальный радиус гиба двутавровой балки, мм
(материал - сталь ВСт3)
Номер профиля | 10 | 12 | 14 | 16 | 18 | 20 |
Минимальный радиус гибаR, мм | 250 | 300 | 350 | 400 | 450 | 500 |
51ж. Минимальный радиус гиба швеллера, мм
(материал - сталь ВСт3)
Номер профиля | 5П | 6,5П | 8П | 10П | 12П | 14П | 16П | 18П | 20П |
Минимальный радиус гибаR, мм | 225 | 250 | 275 | 300 | 325 | 350 | 400 | 435 | 450 |

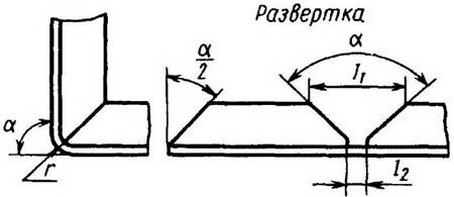

52. Разделка угловой стали при гибке
Размеры, мм
При свободной гибке уголка полкой:
наружу rmin= 25h;
внутрь rmin= 30h,
где h - ширина полки в плоскости гиба, мм
Размеры профиля | r | Угол гибки α, градусы | |||||||||||||||
30 | 45 | 60 | 75 | 90 | 105 | 120 | 135 | ||||||||||
l1 | l2 | l1 | l2 | l1 | l2 | l1 | l2 | l1 | l2 | l1 | l2 | l1 | l2 | l1 | l2 | ||
20×20×3 | 3 | 9 | 2 | 14 | 4 | 20 | 5 | 26 | 6 | 34 | 7 | 44 | 8 | 59 | 9 | 82 | 11 |
25×25×4 | 4 | 11 | 3 | 17 | 5 | 22 | 6 | 32 | 8 | 42 | 10 | 55 | 11 | 73 | 13 | 102 | 15 |
32×32×4 | 15 | 23 | 32 | 43 | 56 | 73 | 97 | 135 | |||||||||
36×36×4 | 17 | 27 | 37 | 49 | 64 | 84 | 111 | 155 | |||||||||
40×40×4 | 20 | 30 | 42 | 55 | 72 | 94 | 125 | 174 | |||||||||
45×45×4 | 22 | 34 | 48 | 63 | 82 | 107 | 142 | 198 | |||||||||
50×50×4 | 25 | 38 | 53 | 71 | 92 | 120 | 160 | 222 | |||||||||
63×63×6 | 6 | 31 | 4 | 48 | 6 | 66 | 9 | 88 | 10 | 114 | . 13 | 149 | 15 | 198 | 17 | 275 | 20 |
75×75×6 | 37 | 58 | 80 | 106 | 138 | 180 | 239 | 333 |
