Оформить заказ51. Винты с ушком для пружин
Размеры, мм
d | d1 | D | К | с | r | l |
M3 | 1,5 | 5 | 1,2 | 0,5 | 1,0 | 5,0 |
M4 | 2,0 | 6 | 1,5 | 0,7 | 1,0 | 6,0 |
M5 | 2,5 | 7 | 2,0 | 0,8 | 1,5 | 7,5 |
М6 | 3,0 | 8 | 2,5 | 1,0 | 1,5 | 9,0 |
M8 | 4,0 | 10 | 3,0 | 1,2 | 2 | 12,0 |
Твердость 30 ... 40 HRCэ.
Оксидировать.
Поле допуска резьбы 8g - по ГОСТ 16093-81.
Материал - сталь 35 по ГОСТ 1050-88. Допускается применять стали других марок с механическими свойствами не ниже, чем у стали 35.

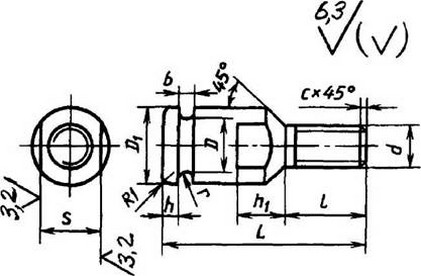

52. Винты с канавкой для пружин растяжения (по ГОСТ 12199-66)
Размеры, мм
Обозначение | D | D1 | d | L | r | b | h | h1 | l | s (отклонение по h14) | Масса, кг |
7009-0161 | 4.5 | 6 | М4 | 16 | 0,3 | 1 | 1,6 | 4 | 8 | 5 | 0,003 |
0162 | 5,5 | 8 | М5 | 20 | 0,3 | 1,2 | 2 | 5 | 10 | 7 | 0,005 |
0163 | 7 | 10 | М6 | 25 | 0,3 | 1,6 | 2 | 6 | 12 | 8 | 0,008 |
0164 | 9 | 12 | М8 | 32 | 0,5 | 2 | 2,5 | 8 | 16 | 10 | 0,019 |
0165 | 9 | 12 | М10 | 32 | 0,5 | 2 | 2,5 | 8 | 16 | 10 | 0,022 |
7009-0166 | 11 | 16 | М10 | 40 | 0,8 | 2,5 | 3 | 10 | 20 | 14 | 0,036 |
7009-0167 | 11 | 16 | М12 | 40 | 0,8 | 2,5 | 3 | 10 | 20 | 14 | 0,037 |
0168 | 14 | 20 | М12 | 50 | 0,8 | 3,2 | 4 | 12 | 20 | 17 | 0,076 |
7009-0169 | 18 | 25 | М16 | 60 | 0,8 | 4 | 5 | 16 | 25 | 22 | 0.149 |
Материал - сталь 45 по ГОСТ 1050-88.
Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.
Твердость 32 ... 37 HRCэ.
Неуказанные предельные отклонения размеров: Н14, h14, ±t2/2.
Резьба - метрическая по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81. Размеры сбегов и фасок для резьбы - по ГОСТ 10549-80. Покрытие - Хим. Окс. прм по ГОСТ 9.306-85.
Пример условного обозначения винта с канавкой для пружин растяжения диаметром D = 4,5мм, d = М4:
Винт 7009-0161 ГОСТ 12199-66

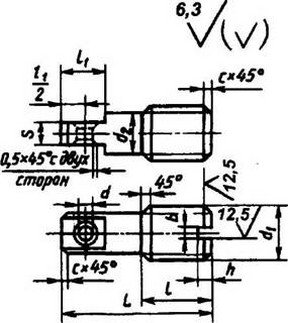

53. Винты с отверстием для пружин растяжения (ГОСТ 12200-66)
Размеры, мм
Резьба метрическая по ГОСТ 24705-81.
Поле допуска резьбы - 6g по ГОСТ 16093-81.
Размеры сбегов и фасок для резьбы - по ГОСТ 10549-80.
Обозначение | d (отклонение по Н14) | d1 | d2 | L | l | l1 | s | b | h | с | Масса, кг |
7009-0211 | 1,6 | М4 | 3 | 12 | 6 | 4 | 2 | 0,6 | 1,4 | 0,5 | 0,001 |
0212 | 2 | М5 | 4 | 16 | 8 | 5 | 2,5 | 0,8 | 1.8 | 1 | 0,002 |
0213 | 2,5 | М6 | 4,5 | 20 | 10 | 6 | 3 | 1 | 2 | 1 | 0,003 |
7009-0214 | 3 | М8 | 6 | 25 | 12 | 7 | 4 | 1.2 | 2,5 | 1,5 | 0,007 |
7009-0215 | 4 | М10 | 8 | 32 | 16 | 9 | 5 | 1,6 | 3 | 1,5 | 0,016 |
0216 | 5 | M12 | 10 | 40 | 20 | 10 | 6 | 2 | 3,5 | 1,5 | 0,023 |
7009-0217 | 6 | M16 | 12 | 50 | 25 | 12 | 8 | 2 | 3,5 | 2 | 0,060 |
Материал - сталь марки 45 по ГОСТ 1050-88.
Твердость 32 ... 37 HRCэ.
Неуказанные предельные отклонения размеров: отверстий - Н14, валов – h14, остальных - ±t2/2.
Покрытие - Хим. Окc. прм по ГОСТ 9.306-85.
Пример условного обозначения винта с отверстием для пружин растяжения диаметром d = 1,6мм:
Винт 7009-0211 ГОСТ 12200-66.
