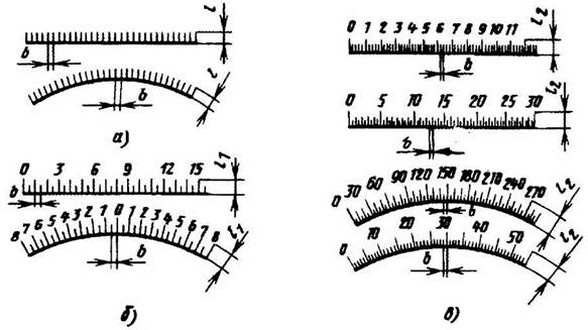

Оформить заказ53. Штрихи для делительных шкал на деталях машин
Размеры, мм
Тип шкалы | Виды штрихов | Длина штрихов l, l1, l2 при b | ||||
до 1 | св. 1 до 2 | св. 2 до 3 | св. 3 до 5 | св. 5 | ||
а | Для последовательных (рядовых) отметок l | 3 | 5 | 6 | 6 | 8 |
б | Для последовательных отметок, разделенных пополам, l1 | - | 6 | - | 8 | 10 |
в | Для отметок с интервалом в три, пять и десять делений l2 | - | 8 | - | 10 | 12 |
Ширину штрихов при b < 3мм принимают 0,1мм; при b > 3мм - 0,2мм с допуском +0,03мм.
Разница в длине штрихов в пределах одной шкалы не должна превышать следующих значений: при длине штрихов до 3мм - 0,2мм; св. 3 до 5мм - 0,3мм; св. 5мм - 0,5мм.
