Оформить заказТалрепы изготовляют следующих типов: ОШ - с открытой штампованной муфтой; ОС - с открытой сварной муфтой; ЗС - с закрытой сварной муфтой.
60. Основные параметры, масса и исполнение талрепов с открытой штампованной муфтой

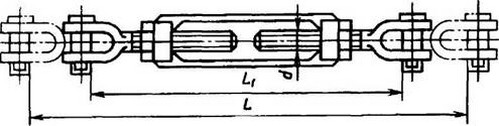

Исполнение ВВ (вилка - вилка)
Исполнение ВУ (вилка - ушко)

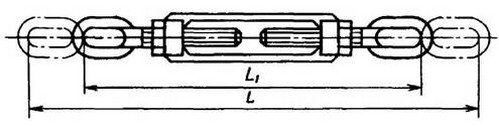

Исполнение УУ (ушко - ушко)

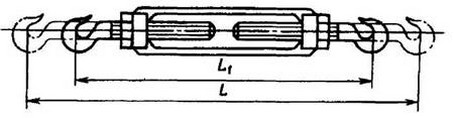

Исполнение ГГ (гак - гак)

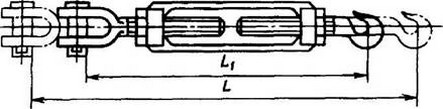

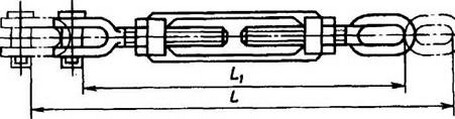

Исполнение ВГ (вилка - гак)

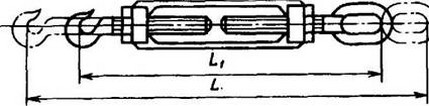

Исполнение ГУ (гак - ушко)
Допускаемая нагрузка, кН | 0,98 | 1,96 | 2,94 | 4,9 | 7,84 | 11,76 | 15,68 | 19,6 | 24,5 | 31,6 | 39,2 | 49 | 61,74 |
Масса, кг, не более: |
| ||||||||||||
для исполнения ВВ | 0,14 | 0,37 | 0,50 | 0,92 | 1,10 | 1,90 | 2,26 | 3,00 | 3,80 | 5,80 | 6,90 | 12,80 | 13,90 |
для исполнения ВУ | 0,13 | 0,35 | 0,45 | 0,90 | 1,00 | 1,85 | 2,10 | 2,80 | 3,60 | 5,60 | 6,60 | 12,30 | 31,60 |
для исполнения УУ | 0,12 | 0,33 | 0,42 | 0,85 | 0,95 | 1,80 | 2,00 | 2,70 | 3,40 | 5,40 | 6,20 | 11,90 | 13,10 |
для исполнения ГГ | 0,15 | 0,50 | 0,70 | 1,28 | 1,45 | 2,40 | - | - | - | - | - | - | - |
для исполнения ВГ | 0,14 | 0,45 | 0,60 | 1,10 | 1,26 | 2,15 | - | - | - | - | - | - | - |
для исполнения ГУ | 0,13 | 0,42 | 0,56 | 1,10 | 1,20 | 2,10 | - | - | - | - | - | - | - |
61. Освоение параметры, масса и исполнение талрепов с открытой сварной муфтой
Исполнение ВВ (вилка - вилка)
Исполнение ВУ (вилка - ушко)
Исполнение УУ (ушко - ушко)
Допускаемая нагрузка, кН | 19,6 | 24,5 | 31,6 | 39,2 | 49 | 61,74 | 78,4 | 98 | 122,5 | 156,5 | 196 |
Масса, кг, не более: |
| ||||||||||
для исполнения ВВ | 3,6 | 4,2 | 6,0 | 7,1 | 12,8 | 14,0 | 20,8 | 23,6 | 33,4 | 42,9 | 55,3 |
для исполнения ВУ | 3,5 | 4,0 | 5,9 | 6,8 | 12,3 | 13,7 | 20,0 | 22,7 | 32,4 | 40,8 | 53,0 |
для исполнения УУ | 3,3 | 3,8 | 5,6 | 6,4 | 11,9 | 13,3 | 19,1 | 21,8 | 31,4 | 38,7 | 50,8 |
62. Освоение параметры, масса и исполнение талрепов с закрытой сварной муфтой
Исполнение ВГ (вилка - гак)
Исполнение ВВ (вилка - вилка)
Допускаемая нагрузка, кН | 0,98 | 1,96 | 2,94 | 4,9 | 7,84 | 11,76 | 15.68 |
Масса, кг, не более: для исполнения ВГ для исполнения ВВ |
0,14 0,14 |
0,36 0,30 |
0,52 0,42 |
0,95 0,76 |
1,10 0,95 |
1,80 1.52 |
- 1,90 |
63. Основные размеры талрепов, мм
Допускаемая нагрузка ,кН | Резьба талреп а | Ход талрепа L- L1 | Исполнение | |||||||||||
ВВ | УУ | ГТ | ВУ | ВГ | ГУ | |||||||||
L | L1 | L | L1 | L | L1 | L | L1 | L | L1 | L | L1 | |||
0,98 | М6 | 75 | 230 | 155 | 244 | 169 | 236 | 161 | 237 | 162 | 233 | 158 | 240 | 165 |
1.96 | М8 | 112 | 324 | 212 | 344 | 232 | 360 | 248 | 334 | 222 | 342 | 230 | 352 | 240 |
2,94 | М10 | 112 | 341 | 229 | 365 | 253 | 383 | 271 | 353 | 241 | 362 | 250 | 374 | 262 |
4,9 | М12 | 140 | 421 | 281 | 449 | 309 | 461 | 321 | 435 | 295 | 441 | 301 | 455 | 315 |
7,84 | М14 | 140 | 434 | 294 | 466 | 326 | 472 | 332 | 450 | 310 | 453 | 313 | 469 | 329 |
11,76 | М16 | 168 | 524 | 356 | 558 | 390 | 558 | 390 | 541 | 373 | 541 | 373 | 558 | 390 |
15.68 | М18 | 168 | 542 | 374 | 582 | 414 | - | - | 562 | 394 | - | - | - | - |
19,6 | М20 | 185 | 603 | 418 | 653 | 468 | - | - | 628 | 443 | - | - | - | - |
24,5 | М22 | 185 | 629 | 444 | 681 | 496 | - | - | 655 | 470 | - | - | - | - |
31,6 | М24 | 212 | 719 | 507 | 787 | 575 | - | - | 753 | 541 | - | - | - | - |
39,2 | М27 | 212 | 757 | 545 | 821 | 609 | - | - | 789 | 577 | - | - | - | - |
49 | М33 | 248 | 881 | 633 | 949 | 701 | - | - | 915 | 667 | - | - | - | - |
61,74 | М36 | 248 | 900 | 652 | 976 | 728 | - | - | 938 | 690 | - | - | - | - |
78,4 | М39 | 265 | 987 | 722 | 1083 | 818 | - | - | 1035 | 770 | - | - | - | - |
98 | М42 | 265 | 1027 | 762 | 1121 | 856 | - | - | 1074 | 809 | - | - | - | - |
122,5 | М48 | 290 | 1133 | 843 | 1231 | 941 | - | - | 1182 | 892 | - | - | - | - |
156,8 | М52 | 290 | 1159 | 869 | 1261 | 971 | - | - | 1210 | 920 | - | - | - | - |
196 | М56 | 308 | 1247 | 939 | 1391 | 1083 | - | - | 1319 | 1011 | - | - | - | - |

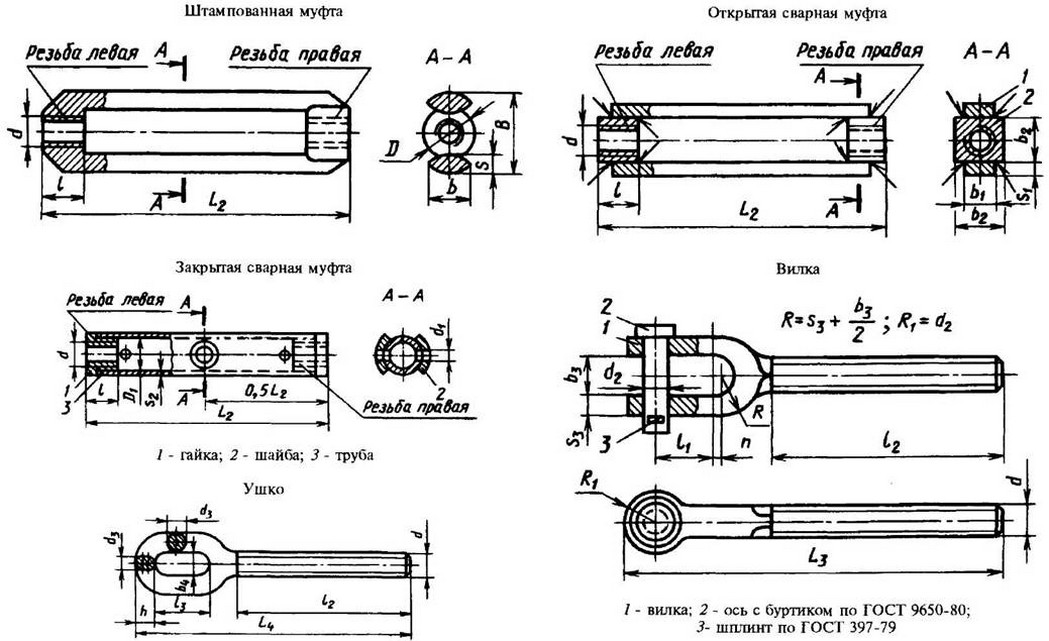

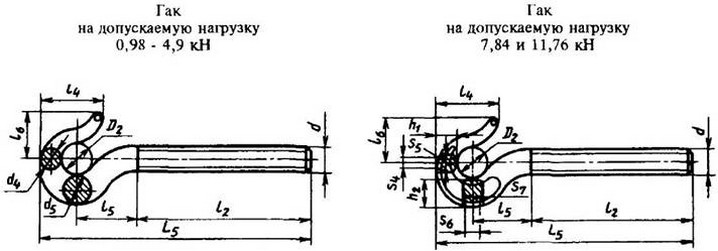

64. Основные размеры деталей талрепов, мм
Нагрузка талрепа, кН 7,84 11,76
s4, мм 8 10
s5, мм 18 20
s6, мм 10 12
s7, мм 22 26
Допускаемая нагрузка талрепа , кН | В | b | b1 | b2 | b3 | b4 | D | D1 | D2 | d | d1 | d2 | d3 | d4 | d5 | n | L2 |
| ||||||||||||||||
0,98 | 22 | 9 | - | - | 10 | 10 | 16 | 14 | 10 | Мб | 5 | 6 | 4 | 7 | 10 | - | 100 |
| ||||||||||||||||
1,96 | 30 | 12 | - | - | 12 | 12 | 22 | 18 | 16 | М8 | 8 | 8 | 5 | 14 | 17 | - | 150 |
| ||||||||||||||||
2,94 | 30 | 12 | - | - | 14 | 14 | 22 | 18 | 20 | M10 | 8 | 10 | 7 | 15 | 20 | - | 150 |
| ||||||||||||||||
4,9 | 38 | 15 | - | - | 16 | 16 | 25 | 25 | 22 | М12 | 10 | 12 | 8 | 19 | 24 | - | 190 |
| ||||||||||||||||
7,84 | 38 | 15 | - | - | 18 | 18 | 25 | 25 | 24 | М14 | 10 | 14 | 9 | - | - | - | 190 |
| ||||||||||||||||
11,76 | 49 | 20 | - | - | 22 | 22 | 32 | 32 | 28 | М16 | 12 | 16 | 11 | - | - | 4 | 230 |
| ||||||||||||||||
15,68 | 49 | 20 | - | - | 25 | 24 | 32 | 32 | - | М18 | 12 | 18 | 12 | - | - | 4 | 230 |
| ||||||||||||||||
19,6 | 58 | 23 | 28 | 38 | 27 | 26 | 36 | - | - | М20 | - | 20 | 14 | - | - | 6 | 260 |
| ||||||||||||||||
24,5 | 58 | 23 | 28 | 38 | 30 | 30 | 36 | - | - | М22 | - | 22 | 16 | - | - | 9 | 260 |
| ||||||||||||||||
31,6 | 71 | 28 | 30 | 45 | 32 | 32 | 44 | - | - | М24 | - | 25 | 18 | - | - | 9 | 310 |
| ||||||||||||||||
39,2 | 71 | 28 | 30 | 45 | 36 | 36 | 44 | - | - | М27 | - | 30 | 20 | - | - | 13 | 310 |
| ||||||||||||||||
49 | 94 | 38 | 40 | 60 | 40 | 40 | 60 | - | - | M33 | - | 32 | 23 | - | - | 13 | 370 |
| ||||||||||||||||
61,74 | 94 | 38 | 40 | 60 | 44 | 44 | 60 | - | - | М36 | - | 36 | 26 | - | - | 13 | 370 | |||||||||||||||||
78,4 | - | - | 45 | 70 | 49 | 48 | - | - | - | М39 | - | 40 | 29 | - | - | 14 | 410 | |||||||||||||||||
98 | - | - | 45 | 70 | 52 | 52 | - | - | - | М42 | - | 45 | 32 | - | - | 14 | 410 | |||||||||||||||||
122,5 | - | - | 56 | 80 | 58 | 56 | - | - | - | М48 | - | 50 | 36 | - | - | 16 | 460 | |||||||||||||||||
156,8 | - | - | 56 | 90 | 63 | 62 | - | - | - | М52 | - | 55 | 39 | - | - | 18 | 460 | |||||||||||||||||
196 | - | - | 63 | 100 | 68 | 66 | - | - | - | М56 | - | 60 | 43 | - | - | 21 | 500 | |||||||||||||||||
Допускаемая нагрузка талрепа, кН | L3 | L4 | L5 | l | l1 | l2 | l3 | l4 | l5 | l6 | h | h1 | h2 | s | s1 | s2 | s3 | |||||||||||||||||
0,98 | 86 | 86 | 86 | 10 | 13 | 54 | 19 | 20 | 20 | 15 | 5 | - | - | 6 | - | 2 | 4 | |||||||||||||||||
1,96 | 116 | 120 | 137 | 15 | 14 | 80 | 24 | 34 | 34 | 26 | 6 | - | - | 8 | - | 2 | 4 | |||||||||||||||||
2,94 | 126 | 131 | 148 | 15 | 18 | 80 | 28 | 40 | 42 | 30 | 9 | - | - | 8 | - | 2 | 6 | |||||||||||||||||
4,9 | 154 | 159 | 176 | 20 | 22 | 100 | 34 | 47 | 45 | 36 | 10 | - | - | 10 | - | 3 | 6 | |||||||||||||||||
7,84 | 162 | 168 | 184 | 20 | 27 | 100 | 40 | 59 | 48 | 41 | 11 | 24 | 26 | 10 | - | 3 | 6 | |||||||||||||||||
11,76 | 195 | 204 | 217 | 25 | 31 | 122 | 47 | 60 | 55 | 46 | 14 | 26 | 30 | 13 | - | 3 | 6 | |||||||||||||||||
15,68 | 208 | 215 | - | 25 | 36 | 122 | 55 | - | - | - | 15 | - | - | 13 | - | 3 | 8 | |||||||||||||||||
19,6 | 230 | 242 | - | 30 | 39 | 136 | 60 | - | - | - | 18 | - | - | 15 | 12 | - | 8 | |||||||||||||||||
24,5 | 248 | 257 | - | 30 | 47 | 136 | 70 | - | - | - | 20 | - | - | 15 | 12 | - | 8 | |||||||||||||||||
31,6 | 282 | 298 | - | 40 | 49 | 162 | 80 | - | - | - | 22 | - | - | 19 | 14 | - | 10 | |||||||||||||||||
39,2 | 305 | 315 | - | 40 | 60 | 162 | 90 | - | - | - | 25 |
| - | 19 | 14 | - | 10 | |||||||||||||||||
49 | 348 | 366 | - | 50 | 65 | 195 | 100 | - | - | - | 29 | - | - | 25 | 18 | - | 12 | |||||||||||||||||
61,74 | 365 | 380 | - | 50 | 72 | 195 | 105 | - | - | - | 32 | - |
| - | 18 | - | 14 | |||||||||||||||||
78,4 | 408 | 427 | - | 60 | 81 | 218 | 120 | - | - | - | 36 | - | - | - | 20 | - | 16 | |||||||||||||||||
98 | 430 | 446 | - | 60 | 94 | 218 | 130 | - | - | - | 40 | - | - | - | 20 | - | 18 | |||||||||||||||||
122,5 | 472 | 492 | - | 70 | 101 | 242 | 140 | - | - | - | 45 | - | - | - | 22 | - | 20 | |||||||||||||||||
156,8 | 494 | 510 | - | 70 | 109 | 242 | 150 | - | - | - | 48 | - | - | - | 25 | - | 22 | |||||||||||||||||
196 | 541 | 560 | - | 80 | 116 | 265 | 170 | - | - | - | 54 | - | - | - | 25 | - | 24 |
65. Материалы деталей талрепов
Наименование деталей | Марка стали |
Муфта штампованная, вилка, ушко, гак, ось с буртиком | Сталь 25 |
Труба | Сталь 20 |
Струна открытой сварной муфты | ВСт3сп4 |
Гайки сварных муфт | ВСт3сп2 |
Шайба закрытой сварной муфты | ВСт3сп |
Качество материала кованых деталей должно соответствовать категории прочности КП 25 по ГОСТ 8479-70. Для остальных деталей несущих элементов предел текучести стали - не менее 230МПа.
Допуски на размеры штамповок - по ГОСТ 7505-89.
Контргайки - по ГОСТ 5916-70. Труба - по ГОСТ 8734-75.
Метрическая резьба - по ГОСТ 24705-81, поле допуска болтов - 8g, гаек - 7Н по ГОСТ 16093-81, сбеги - по ГОСТ 10549-80. Проточки в резьбах не допускаются.
Сварка должна проводиться электродами, механические свойства которых не ниже свойств электродов типа Э42А по ГОСТ 9467-75. Сварные швы зачищают.
В деталях талрепов не должно быть трещин, раковин и других дефектов, влияющих на прочность.
Хвостовики вилок, ушков и гаков должны изготовляться с правой и левой резьбой.
Все детали талрепов должны иметь покрытия по ГОСТ 9.306-85, обеспечивающие эксплуатацию талрепов в обычных и тропических условиях.
