12. Указание номинального распо­ложения

1. Если допуск расположения или формы не указан как зависимый, то его считают неза­висимым.

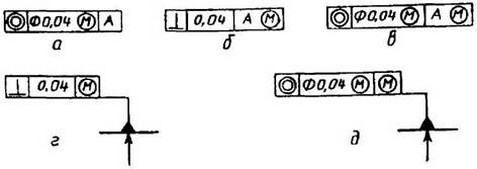

2. Зависимые допуски расположения и формы обозначают условным знаком (М), ко­торый помещают:

после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента (рис. 32, а);

после буквенного обозначения базы (рис. 32, б) или без буквенного обозначения в третьем поле рамки (рис. ), если зависи­мый допуск связан с действительными разме­рами базового элемента;

после числового значения допуска и бук­венного обозначения базы (рис. 32, в) или без буквенного обозначения (рис. ), если за­висимый допуск связан с действительными размерами рассматриваемого и базового эле­ментов.

В ранее выпущенной документации неза­висимый допуск обозначали условным зна­ком (S).

Рис. 32
