Оформить заказ60. Типы и профили сечений направляющих
Направляющие | Характеристика и применение | |
охватываемые1 | охватывающие2 | |
Направляющие треугольные симметричные | ||
Повышенная точность перемещения движущихся частей вследствие меньшего влияния износа, чем у направляющих других типов. Саморегулируемая компенсация износа. Охватываемые направляющие обеспечивают хорошие условия удаления стружки Охватывающие направляющие хорошо сохраняют смазочный материал. Применяют с прижимными регулировочными планками и без них. | ||
Направляющие треугольные несимметричные | ||
Характеристика такая же, как для симметричных. Применяют при значительной разнице между вертикальными и горизонтальными усилиями, действующими на направляющие | ||
Направляющие прямоугольные | ||
Просты в изготовлении. Воспринимают большие нагрузки. Регулировку осуществляют планками и клиньями | ||
Направляющие остроугольные двусторонние ("ласточкин хвост") | ||
Применяют при малых размерах по высоте. Регулировку осуществляют клиньями и планками. Плохо работают на отрыв при больших опрокидывающих моментах |
1 Рекомендуемые для малых скоростей перемещения.
2 Рекомендуемые для малых и больших скоростей перемещения.
61. Треугольные направляющие
Размеры, мм
Симметричные направляющие
Охватываемые
Охватывающие
Н | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
Н1 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | - | - | |
14 | 18 | 22 | 28 | 36 | 45 | 55 | 70 | 90 | 110 | 140 | - | - | ||
16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | - | - | ||
H | 7 | 9 | 11 | 13 | 17 | 21 | 27 | 34 | 42 | 53 | 63 | 84 | 104 | |
b | 2 | 2 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | 16 | 20 | |
R | 0,6 | 0,6 | 0,6 | 0,6 | 1,6 | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | |
В | при α = 90° | 12 | 16 | 20 | 24 | 32 | 40 | 50 | 64 | 80 | 100 | 120 | 160 | 200 |
при α = 120° | - | - | - | - | - | - | 86,6 | 110,9 | 138,6 | 173,2 | 207,9 | 277,1 | 346,4 |
Несимметричные направляющие
Охватываемые
Охватывающие
H | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
H1 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 120 | - | - | - | - | |
22 | 28 | 36 | 45 | 55 | 70 | 90 | 110 | 140 | - | - | - | |||
25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | - | - | - | - | ||
h | 11 | 13 | 17 | 21 | 11 | 34 | 42 | 53 | 63 | 84 | 104 | 129 | 165 | |
b | 2 | 2 | 3 | 3 | 5 | 5 | 8 | 10 | 12 | 16 | 20 | 20 | 25 | |
R | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 1,0 | 1,0 | 1,0 | 2,5 | 2,5 | 2,5 | 2,5 | |
В | при β =30° | 23,1 | 27,7 | 37 | 46,2 | 57,7 | 73,9 | 92,4 | 115,5 | 138,6 | 184,8 | 230,9 | - | - |
при β =25° | 26,1 | 31,3 | 41,8 | 52,2 | 65,3 | 83,5 | 104,4 | 130,5 | 156,6 | 208,9 | 261,1 | 326,4 | 417,7 | |
при β =20° | - | - | - | - | 77,8 | 99,6 | 124,5 | 155,6 | 186,7 | 248,9 | 311,2 | 388,9 | 497,9 | |
α | при α =30° | 0.50 | 0,50 | 0,75 | 0,75 | 1,25 | 1,25 | 2,00 | 2,50 | 3,00 | 4,0 | 5,0 | - | - |
при α =25° | 0.36 | 0.36 | 0,55 | 0,55 | 0,90 | 0,90 | 1,45 | 1,80 | 2,15 | 2,9 | 3,6 | 3,6 | 4,5 | |
при α =20° | - | - | - | - | 0,60 | 0,60 | 0,95 | 1,20 | 1,45 | 1,9 | 2,4 | 2,4 | 3,0 |
62. Основные размеры профилей охватываемых и охватывающих направляющих
Размеры, мм
Охватываемые
Охватывающие
Охватываемые и охватывающие
Н | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 |
В | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 |
16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | |
20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | |
25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | |
32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | |
В1 | - | - | - | - | - | - | 12 | 16 | 20 | 25 | 32 | 40 |
4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | |
5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 |
При разделении рабочей плоскости направляющих выемкой размеры B2 выбирают из ряда размеров В.
63. Основные размеры профилей охватываемых и охватывающих направляющих типа "ласточкин хвост"
Размеры, мм
Охватываемые
Охватывающие
Н | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 |
Н1 | 6,5 | 8.5 | 10,5 | 12,5 | 16,5 | 21 | 26 | 33 | 41 | 51,5 | 61,5 | 81,0 |
А, А1, В и В1 выбирают из ряда Raпo ГОСТ 6636-69.

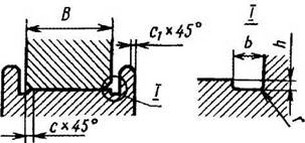

64. Фаски и канавки для выхода инструмента прямоугольных направляющих с прижимной планкой
Размеры, мм
Н | 8; 10; 12;16 | 20; 25; 32;40 | 50; 60 | 80; 100 |
h | 1,6 | 2,0 | 3,0 | 5,0 |
h1 = r | 0,5 | 1,0 | 1,6 | 2,0 |
b | 2,0 | 3,0 | 5,0 | 8,0 |
с | 1,6 | 2,0 | 2,5 | 3,0 |
c1 | 1,0 | 1,6 | 2,0 | 2,5 |
65. Фаски и канавки для выхода инструмента прямоугольных направляющих
Размеры, мм
В | b | h = r | с | с1 |
До 50 | 3 | 0,5 | 1,0 | 1,0 |
Св. 50 до 100 | 4 | 1,0 | 1,6 | 1,0 |
" 100 " 200 | 5 | 1,6 | 2,0 | 1,6 |
" 200 " 400 | 6 | 2,0 | 3,0 | 2,0 |
66. Фаски н канавки для выхода инструмента остроугольных направляющих типа "ласточкин хвост"
Канавки изготовляют двух исполнений:
1 - прямоугольной формы;
2 - трапециевидной формы
Размеры, мм
Исполнение 1
Исполнение 2
Н | 6; 8; 10 | 12; 16 | 20 | 25; 32; 40 | 50; 60 | 80 |
b = h | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8 |
r | 0,5 | 1,0 | 1,0 | 1,6 | 1,6 | 2 |
с | 1,0 | 1,6 | 2,0 | 2.5 | 4,0 | 7 |
c1 | - | 0,5 | 0,5 | 1,0 | 1,6 | 2 |
c2 | 0,7 | 1,0 | 1,4 | 1,8 | 2.8 | 5 |

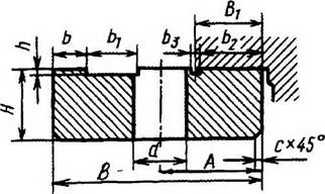

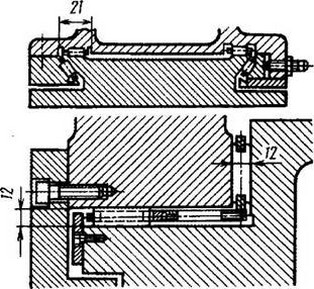

67. Прижимные планки
Прижимные планки применяют для прямоугольных направляющих скольжения станков.
В зависимости от величины опорных площадок прижимные планки изготовляют трех исполнений:
1 - устанавливаемые без регулировочных планок и клиньев;
2 - устанавливаемые вместе с регулировочными планками;
3 - устанавливаемые вместе с клиньями.
Размеры, мм
Примеры применения прижимных планок
Планки, устанавливаемые без регулировочных планок и клиньев
Планки, устанавливаемые с регулировочными планками
Планки, устанавливаемые с регулировочными клиньями
B1 = Н | Исполнение | В | А | b | b1 | b2 | b3 | d | h | с |
4 | 1 | 12 | 8 | - | - | 3 | 2 | 4,5 | 0,5 | 1,0 |
2 | 16 | 10 | ||||||||
3 | 20 | 10 | ||||||||
5 | 1 | 16 | 10 | 4 | 5,5 | |||||
2 | 20 | 12 | ||||||||
3 | 25 | 12 | ||||||||
6 | 1 | 20 | 12 | 5 | 6,6 | |||||
2 | 25 | 15 | ||||||||
3 | 32 | 15 | ||||||||
8 | 1 | 25 | 15 | 7 | 9,0 | |||||
2 | 32 | 20 | ||||||||
3 | 40 | 20 | ||||||||
10 | 1 | 32 | 20 | - | - | 9 | 2 | 11 | 0,5 | 1,0 |
2 | 40 | 25 | ||||||||
3 | 50 | 25 | ||||||||
12 | 1 | 40 | 25 | 11 | 13 | |||||
2 | 50 | 30 | ||||||||
3 | 60 | 30 | ||||||||
16 | 1 | 50 | 30 | 14,5 | 3 | 17 | 1,0 | 2,5 | ||
2 | 60 | 35 | ||||||||
2 | 70 | 45 | ||||||||
3 | 70 | 35 | ||||||||
20 | 1 | 60 | 35 | 18,5 | ||||||
2 | 70 | 45 | ||||||||
2 | 80 | 50 | ||||||||
3 | 80 | 40 | ||||||||
25 | 1 | 80 | 45 | 23,5 | 22 | |||||
2 | 90 | 55 | ||||||||
2 | 100 | 60 | ||||||||
3 | 100 | 50 | ||||||||
32 | 1 | 100 | 50 | 25 | 25 | 30,5 | 26 | |||
2 | 110 | 70 | 15 | 20 | ||||||
2 | 125 | 75 | 15 | 25 | ||||||
3 | 110 | 60 | 15 | 20 | ||||||
3 | 125 | 65 | 15 | 20 | ||||||
40 | 1 | 125 | 65 | 35 | 37,5 | 5 | 33 | 1,5 | ||
2 | 140 | 85 | 30 | |||||||
2 | 160 | 95 | 40 | |||||||
3 | 160 | 80 | 15 | 35 | ||||||
50 | 1 | 140 | 80 | 35 | 47,5 | 39 | ||||
2 | 180 | 105 | 45 | |||||||
3 | 180 | 95 | 40 | |||||||
60 | 1 | 160 | 95 | 15 | 40 | 57,5 | 45 | |||
3 | 200 | 110 | 20 |
68. Планки регулировочные прямоугольные
Планки применяют для прямоугольных направляющих скольжения металло- и деревообрабатывающих станков.
Размеры, мм
H | Номинал | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
Отклонения | -0,3 | -0,5 | ||||||||||||
-0,6 | -0,8 | |||||||||||||
B±0,2 | Ряды | 1 | - | - | - | - | - | - | 8 | 10 | 12 | 15 | 20 | 25 |
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 25 | 30 | ||
с | 1,0 | 1,6 | 2,5 |
Толщину планок В выбирают по 1-му и 2-му ряду в зависимости от материала, длины планок, воспринимаемых усилий и расстояния между регулировочными винтами.

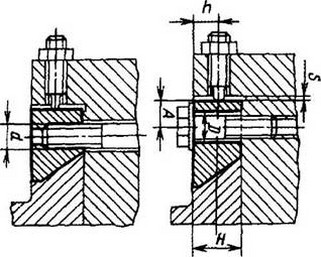

69. Пример применения регулировочных планок
Размеры, мм
Типы винтов и гаек, а также форма зенковок и сверлений под винты не регламентируются.
H | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 |
h | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
d | М4 | М5 | М6 М8 | М10 | М12 | М16 | М20 | М24 | M30 | |||
S | 0,5 | 1,0 |
70. Планки регулировочные остроугольные
Планки применяют для остроугольных направляющих скольжения типа "ласточкин хвост"
Размеры, мм
Н (отклонение по h12) | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 50 | 60 | ||
B±0,16 | Ряды | 1 2 | - 4,1 | 4,1 4,9 | 4,9 6,6 | 6.6 8,2 | 8,2 9,8 | 9,8 12,3 | 12,3 14,7 | 14,7 18,0 | ||
с | 1,0 | 1,6 | 2,5 | 4,0 | ||||||||
Толщину планок В выбирают по 1-му и 2-му ряду в зависимости от материала, длины планок, воспринимаемых усилий и расстояния между регулировочными винтами.

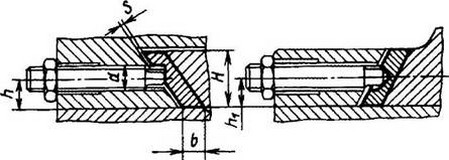

71. Примеры применения остроугольных регулировочных планок
Размеры, мм
H | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | |
h | 3,3 | 4,2 | 5 | 6 | 8.5 | 10 | 12 | 16 | 20 | 25 | 30 | |
h1 | 2,7 | 3.8 | 7.5 | |||||||||
b | 1-й ряд | - | - | 5 | 6 | 8 | 10 | 10 | 12 | 15 | 15 | 18 |
2-й ряд | 5 | 5 | 6 | - | 10 | 12 | 12 | 15 | 18 | 18 | 22 | |
d | М3 | М4 | М5 | Мб | М8 | М10 | М10 | М12 | М16 | М16 М20 | М20 М24 | |
s | 0,5 | 0,8 |
Типы винтов и гаек, а также форма зенковок и сверлений под винты не регламентируются.
72. Планки регулировочные односкосные
Планки применяют для остроугольных направляющих скольжения типа "ласточкин хвост".
Размеры, мм
Н (отклонение по h12) | 20 | 25 | 32 | 40 | 50 | 60 | 80 |
В ±0,2 | 20 | 20 | 25 | 32 | 32 | 40 | 45 |
B1 | 33 | 36 | 46 | 58 | 64 | 79 | 96 |
73. Примеры применения регулировочных односкосных планок
Регулировочные планки изготовляют с гладкими и резьбовыми отверстиями под крепежные винты.
Размеры, мм
Н | h | D | d | A | S |
20 | 10 | 12 | М10 | 12 | 1 |
25 | 12 | 12 | М10 | 12 | 1 |
32 | 16 | 14 | M12 | 15 | 1 |
40 | 20 | 18 | M16 | 20 | 1 |
50 | 25 | 18 | M16 | 20 | 1 |
60 | 30 | 23 | M20 | 25 | 2 |
80 | 40 | 27 | M24 | 28 | 2 |
Типы и размеры винтов, гаек и шайб для регулирования и закрепления планок не регламентируются.

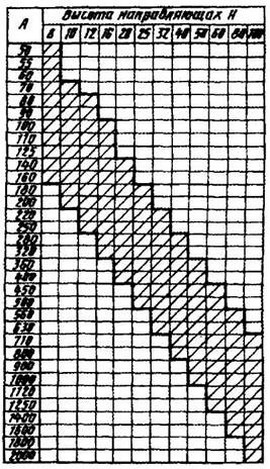

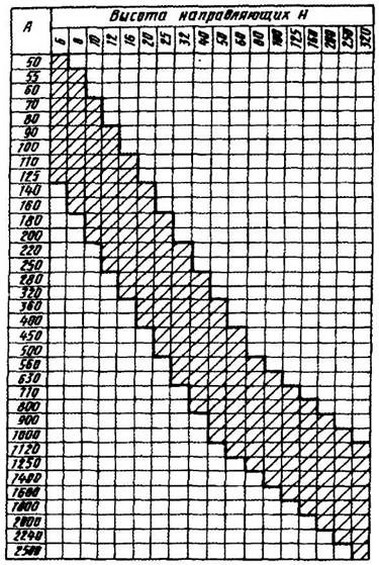

74. Рекомендуемые расстояния между направляющими, мм
Типы направляющих
Треугольные
Прямоугольные
Смешанные
Треугольные и прямоугольные направляющие
Смешанные направляющие

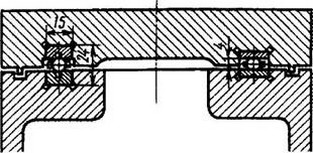

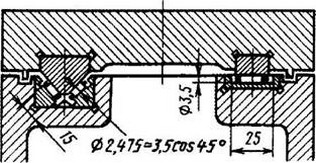

75. Измерение расстояния между боковыми гранями остроугольных направляющих тала "ласточкин хвост" с помощью цилиндрических роликов
Охватываемые направляющие
Охватывающие направляющие
b - номинальная толщина планки плюс зазор. Для направляющих с регулировочным клином вместо размера b принимают толщину тонкого конца клина
Продолжение табл. 75
F1 = F-0,7(H-f) или F1 = f-0,7(H1 -f)
H | d | F=l,4605d | H | d | F=1,4605d |
4 | 2,5 | 3,65 | 20 | 12 | 17,53 |
5 | 3 | 4,38 | 25 | 15 | 21,91 |
6 | 3,5 | 5,11 | 32 | 18 | 26,29 |
8 | 5 | 7,30 | 40 | 25 | 36,51 |
10 | 6 | 8,76 | 50 | 30 | 43,82 |
12 | 7 | 10,22 | 60 | 35 | 51,12 |
16 | 9 | 13,14 | 80 | 50 | 73,02 |

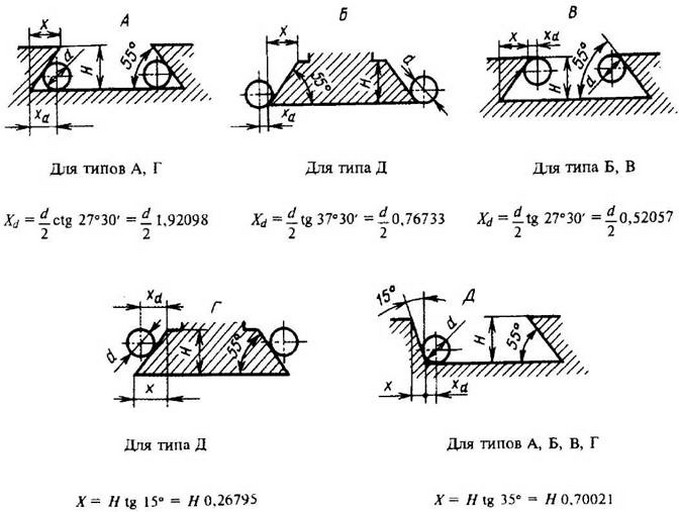

76. Размеры элементов угловых пазов, измеряемых по роликам
Размеры, мм
d | Xdдля типов | Н | Х для типов | |||
А, Г | Б, В | Д | А, Б, В и Г | Д | ||
2,5 | 2,401 | 0,651 | 0,959 | 4 | 2,801 | 1,072 |
3 | 2,881 | 0,781 | 1,150 | 5 | 3,501 | 1,340 |
3,5 | 3.362 | 0,911 | 1,343 | 6 | 4,201 | 1,608 |
5 | 4,802 | 1.301 | 1,918 | 8 | 5,602 | 2,144 |
6 | 5,763 | 1,562 | 2.302 | 10 | 7,002 | 2.680 |
7 | 6,723 | 1,822 | 2,686 | 12 | 8,403 | 3,215 |
9 | 8,644 | 2,343 | 3,453 | 16 | 11,203 | 4,287 |
13 | 12,486 | 3,384 | 4.988 | 20 | 14,004 | 5,359 |
18 | 17,289 | 4,685 | 6,906 | 25 | 17,505 | 6,699 |
25 | 24.012 | 6,507 | 9,502 | 32 | 22,407 | 8,574 |
30 | 28,815 | 7,809 | 11,510 | 40 | 28,008 | 10,718 |
50 | 35,010 | 13,398 |
77. Направляющие качения
Схема и характеристика

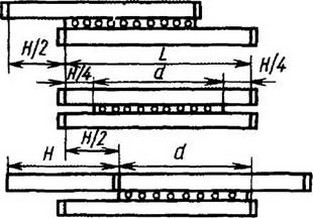

d - длина направляющих; H - ход; L - длина планок Направляющая для ограниченной длины перемещения. Тела качения помещены поодиночке или группами в отверстия жесткого сепаратора или без сепаратора и перемещаются вперед и назад по постоянной прямолинейной траектории, всегда находясь в нагруженном состоянии | Шариковая направляющая для прямолинейного перемещения. Шарики, заключенные в обойму, катятся между направляющими планками; положение одной из планок регулируется с помощью клина. Конструктивно применяют при небольших нагрузках |
Открытые направляющие салазок на шариках и роликах | Призматические направляющие на роликах и иглах |
Открытые направляющие салазок на иглах различных диаметров | Столы с направляющими типа "ласточкин хвост" и с плоскими направляющими на роликах |
Закрытая конструкция салазок с роликами и шариками, расположенными друг над другом |
60. Типы и профили сечений направляющих
Направляющие | Характеристика и применение | |
охватываемые1 | охватывающие2 | |
Направляющие треугольные симметричные | ||
Повышенная точность перемещения движущихся частей вследствие меньшего влияния износа, чем у направляющих других типов. Саморегулируемая компенсация износа. Охватываемые направляющие обеспечивают хорошие условия удаления стружки Охватывающие направляющие хорошо сохраняют смазочный материал. Применяют с прижимными регулировочными планками и без них. | ||
Направляющие треугольные несимметричные | ||
Характеристика такая же, как для симметричных. Применяют при значительной разнице между вертикальными и горизонтальными усилиями, действующими на направляющие | ||
Направляющие прямоугольные | ||
Просты в изготовлении. Воспринимают большие нагрузки. Регулировку осуществляют планками и клиньями | ||
Направляющие остроугольные двусторонние ("ласточкин хвост") | ||
Применяют при малых размерах по высоте. Регулировку осуществляют клиньями и планками. Плохо работают на отрыв при больших опрокидывающих моментах |
1 Рекомендуемые для малых скоростей перемещения.
2 Рекомендуемые для малых и больших скоростей перемещения.
61. Треугольные направляющие
Размеры, мм
Симметричные направляющие
Охватываемые
Охватывающие
Н | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
Н1 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | - | - | |
14 | 18 | 22 | 28 | 36 | 45 | 55 | 70 | 90 | 110 | 140 | - | - | ||
16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | - | - | ||
H | 7 | 9 | 11 | 13 | 17 | 21 | 27 | 34 | 42 | 53 | 63 | 84 | 104 | |
b | 2 | 2 | 3 | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | 16 | 20 | |
R | 0,6 | 0,6 | 0,6 | 0,6 | 1,6 | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 4 | |
В | при α = 90° | 12 | 16 | 20 | 24 | 32 | 40 | 50 | 64 | 80 | 100 | 120 | 160 | 200 |
при α = 120° | - | - | - | - | - | - | 86,6 | 110,9 | 138,6 | 173,2 | 207,9 | 277,1 | 346,4 |
Несимметричные направляющие
Охватываемые
Охватывающие
H | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
H1 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 120 | - | - | - | - | |
22 | 28 | 36 | 45 | 55 | 70 | 90 | 110 | 140 | - | - | - | |||
25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | - | - | - | - | ||
h | 11 | 13 | 17 | 21 | 11 | 34 | 42 | 53 | 63 | 84 | 104 | 129 | 165 | |
b | 2 | 2 | 3 | 3 | 5 | 5 | 8 | 10 | 12 | 16 | 20 | 20 | 25 | |
R | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | 1,0 | 1,0 | 1,0 | 2,5 | 2,5 | 2,5 | 2,5 | |
В | при β =30° | 23,1 | 27,7 | 37 | 46,2 | 57,7 | 73,9 | 92,4 | 115,5 | 138,6 | 184,8 | 230,9 | - | - |
при β =25° | 26,1 | 31,3 | 41,8 | 52,2 | 65,3 | 83,5 | 104,4 | 130,5 | 156,6 | 208,9 | 261,1 | 326,4 | 417,7 | |
при β =20° | - | - | - | - | 77,8 | 99,6 | 124,5 | 155,6 | 186,7 | 248,9 | 311,2 | 388,9 | 497,9 | |
α | при α =30° | 0.50 | 0,50 | 0,75 | 0,75 | 1,25 | 1,25 | 2,00 | 2,50 | 3,00 | 4,0 | 5,0 | - | - |
при α =25° | 0.36 | 0.36 | 0,55 | 0,55 | 0,90 | 0,90 | 1,45 | 1,80 | 2,15 | 2,9 | 3,6 | 3,6 | 4,5 | |
при α =20° | - | - | - | - | 0,60 | 0,60 | 0,95 | 1,20 | 1,45 | 1,9 | 2,4 | 2,4 | 3,0 |
62. Основные размеры профилей охватываемых и охватывающих направляющих
Размеры, мм
Охватываемые
Охватывающие
Охватываемые и охватывающие
Н | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 |
В | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 |
16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | |
20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | |
25 | 32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | |
32 | 40 | 50 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | |
В1 | - | - | - | - | - | - | 12 | 16 | 20 | 25 | 32 | 40 |
4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | |
5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 |
При разделении рабочей плоскости направляющих выемкой размеры B2 выбирают из ряда размеров В.
63. Основные размеры профилей охватываемых и охватывающих направляющих типа "ласточкин хвост"
Размеры, мм
Охватываемые
Охватывающие
Н | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 |
Н1 | 6,5 | 8.5 | 10,5 | 12,5 | 16,5 | 21 | 26 | 33 | 41 | 51,5 | 61,5 | 81,0 |
А, А1, В и В1 выбирают из ряда Raпo ГОСТ 6636-69.
64. Фаски и канавки для выхода инструмента прямоугольных направляющих с прижимной планкой
Размеры, мм
Н | 8; 10; 12;16 | 20; 25; 32;40 | 50; 60 | 80; 100 |
h | 1,6 | 2,0 | 3,0 | 5,0 |
h1 = r | 0,5 | 1,0 | 1,6 | 2,0 |
b | 2,0 | 3,0 | 5,0 | 8,0 |
с | 1,6 | 2,0 | 2,5 | 3,0 |
c1 | 1,0 | 1,6 | 2,0 | 2,5 |
65. Фаски и канавки для выхода инструмента прямоугольных направляющих
Размеры, мм
В | b | h = r | с | с1 |
До 50 | 3 | 0,5 | 1,0 | 1,0 |
Св. 50 до 100 | 4 | 1,0 | 1,6 | 1,0 |
" 100 " 200 | 5 | 1,6 | 2,0 | 1,6 |
" 200 " 400 | 6 | 2,0 | 3,0 | 2,0 |
66. Фаски н канавки для выхода инструмента остроугольных направляющих типа "ласточкин хвост"
Канавки изготовляют двух исполнений:
1 - прямоугольной формы;
2 - трапециевидной формы
Размеры, мм
Исполнение 1
Исполнение 2
Н | 6; 8; 10 | 12; 16 | 20 | 25; 32; 40 | 50; 60 | 80 |
b = h | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8 |
r | 0,5 | 1,0 | 1,0 | 1,6 | 1,6 | 2 |
с | 1,0 | 1,6 | 2,0 | 2.5 | 4,0 | 7 |
c1 | - | 0,5 | 0,5 | 1,0 | 1,6 | 2 |
c2 | 0,7 | 1,0 | 1,4 | 1,8 | 2.8 | 5 |
67. Прижимные планки
Прижимные планки применяют для прямоугольных направляющих скольжения станков.
В зависимости от величины опорных площадок прижимные планки изготовляют трех исполнений:
1 - устанавливаемые без регулировочных планок и клиньев;
2 - устанавливаемые вместе с регулировочными планками;
3 - устанавливаемые вместе с клиньями.
Размеры, мм
Примеры применения прижимных планок
Планки, устанавливаемые без регулировочных планок и клиньев
Планки, устанавливаемые с регулировочными планками
Планки, устанавливаемые с регулировочными клиньями
B1 = Н | Исполнение | В | А | b | b1 | b2 | b3 | d | h | с |
4 | 1 | 12 | 8 | - | - | 3 | 2 | 4,5 | 0,5 | 1,0 |
2 | 16 | 10 | ||||||||
3 | 20 | 10 | ||||||||
5 | 1 | 16 | 10 | 4 | 5,5 | |||||
2 | 20 | 12 | ||||||||
3 | 25 | 12 | ||||||||
6 | 1 | 20 | 12 | 5 | 6,6 | |||||
2 | 25 | 15 | ||||||||
3 | 32 | 15 | ||||||||
8 | 1 | 25 | 15 | 7 | 9,0 | |||||
2 | 32 | 20 | ||||||||
3 | 40 | 20 | ||||||||
10 | 1 | 32 | 20 | - | - | 9 | 2 | 11 | 0,5 | 1,0 |
2 | 40 | 25 | ||||||||
3 | 50 | 25 | ||||||||
12 | 1 | 40 | 25 | 11 | 13 | |||||
2 | 50 | 30 | ||||||||
3 | 60 | 30 | ||||||||
16 | 1 | 50 | 30 | 14,5 | 3 | 17 | 1,0 | 2,5 | ||
2 | 60 | 35 | ||||||||
2 | 70 | 45 | ||||||||
3 | 70 | 35 | ||||||||
20 | 1 | 60 | 35 | 18,5 | ||||||
2 | 70 | 45 | ||||||||
2 | 80 | 50 | ||||||||
3 | 80 | 40 | ||||||||
25 | 1 | 80 | 45 | 23,5 | 22 | |||||
2 | 90 | 55 | ||||||||
2 | 100 | 60 | ||||||||
3 | 100 | 50 | ||||||||
32 | 1 | 100 | 50 | 25 | 25 | 30,5 | 26 | |||
2 | 110 | 70 | 15 | 20 | ||||||
2 | 125 | 75 | 15 | 25 | ||||||
3 | 110 | 60 | 15 | 20 | ||||||
3 | 125 | 65 | 15 | 20 | ||||||
40 | 1 | 125 | 65 | 35 | 37,5 | 5 | 33 | 1,5 | ||
2 | 140 | 85 | 30 | |||||||
2 | 160 | 95 | 40 | |||||||
3 | 160 | 80 | 15 | 35 | ||||||
50 | 1 | 140 | 80 | 35 | 47,5 | 39 | ||||
2 | 180 | 105 | 45 | |||||||
3 | 180 | 95 | 40 | |||||||
60 | 1 | 160 | 95 | 15 | 40 | 57,5 | 45 | |||
3 | 200 | 110 | 20 |
68. Планки регулировочные прямоугольные
Планки применяют для прямоугольных направляющих скольжения металло- и деревообрабатывающих станков.
Размеры, мм
H | Номинал | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | |
Отклонения | -0,3 | -0,5 | ||||||||||||
-0,6 | -0,8 | |||||||||||||
B±0,2 | Ряды | 1 | - | - | - | - | - | - | 8 | 10 | 12 | 15 | 20 | 25 |
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 25 | 30 | ||
с | 1,0 | 1,6 | 2,5 |
Толщину планок В выбирают по 1-му и 2-му ряду в зависимости от материала, длины планок, воспринимаемых усилий и расстояния между регулировочными винтами.
69. Пример применения регулировочных планок
Размеры, мм
Типы винтов и гаек, а также форма зенковок и сверлений под винты не регламентируются.
H | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 |
h | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
d | М4 | М5 | М6 М8 | М10 | М12 | М16 | М20 | М24 | M30 | |||
S | 0,5 | 1,0 |
70. Планки регулировочные остроугольные
Планки применяют для остроугольных направляющих скольжения типа "ласточкин хвост"
Размеры, мм
Н (отклонение по h12) | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 50 | 60 | ||
B±0,16 | Ряды | 1 2 | - 4,1 | 4,1 4,9 | 4,9 6,6 | 6.6 8,2 | 8,2 9,8 | 9,8 12,3 | 12,3 14,7 | 14,7 18,0 | ||
с | 1,0 | 1,6 | 2,5 | 4,0 | ||||||||
Толщину планок В выбирают по 1-му и 2-му ряду в зависимости от материала, длины планок, воспринимаемых усилий и расстояния между регулировочными винтами.
71. Примеры применения остроугольных регулировочных планок
Размеры, мм
H | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 60 | |
h | 3,3 | 4,2 | 5 | 6 | 8.5 | 10 | 12 | 16 | 20 | 25 | 30 | |
h1 | 2,7 | 3.8 | 7.5 | |||||||||
b | 1-й ряд | - | - | 5 | 6 | 8 | 10 | 10 | 12 | 15 | 15 | 18 |
2-й ряд | 5 | 5 | 6 | - | 10 | 12 | 12 | 15 | 18 | 18 | 22 | |
d | М3 | М4 | М5 | Мб | М8 | М10 | М10 | М12 | М16 | М16 М20 | М20 М24 | |
s | 0,5 | 0,8 |
Типы винтов и гаек, а также форма зенковок и сверлений под винты не регламентируются.
72. Планки регулировочные односкосные
Планки применяют для остроугольных направляющих скольжения типа "ласточкин хвост".
Размеры, мм
Н (отклонение по h12) | 20 | 25 | 32 | 40 | 50 | 60 | 80 |
В ±0,2 | 20 | 20 | 25 | 32 | 32 | 40 | 45 |
B1 | 33 | 36 | 46 | 58 | 64 | 79 | 96 |
73. Примеры применения регулировочных односкосных планок
Регулировочные планки изготовляют с гладкими и резьбовыми отверстиями под крепежные винты.
Размеры, мм
Н | h | D | d | A | S |
20 | 10 | 12 | М10 | 12 | 1 |
25 | 12 | 12 | М10 | 12 | 1 |
32 | 16 | 14 | M12 | 15 | 1 |
40 | 20 | 18 | M16 | 20 | 1 |
50 | 25 | 18 | M16 | 20 | 1 |
60 | 30 | 23 | M20 | 25 | 2 |
80 | 40 | 27 | M24 | 28 | 2 |
Типы и размеры винтов, гаек и шайб для регулирования и закрепления планок не регламентируются.
74. Рекомендуемые расстояния между направляющими, мм
Типы направляющих
Треугольные
Прямоугольные
Смешанные
Треугольные и прямоугольные направляющие
Смешанные направляющие
75. Измерение расстояния между боковыми гранями остроугольных направляющих тала "ласточкин хвост" с помощью цилиндрических роликов
Охватываемые направляющие
Охватывающие направляющие
b - номинальная толщина планки плюс зазор. Для направляющих с регулировочным клином вместо размера b принимают толщину тонкого конца клина
Продолжение табл. 75
F1 = F-0,7(H-f) или F1 = f-0,7(H1 -f)
H | d | F=l,4605d | H | d | F=1,4605d |
4 | 2,5 | 3,65 | 20 | 12 | 17,53 |
5 | 3 | 4,38 | 25 | 15 | 21,91 |
6 | 3,5 | 5,11 | 32 | 18 | 26,29 |
8 | 5 | 7,30 | 40 | 25 | 36,51 |
10 | 6 | 8,76 | 50 | 30 | 43,82 |
12 | 7 | 10,22 | 60 | 35 | 51,12 |
16 | 9 | 13,14 | 80 | 50 | 73,02 |
76. Размеры элементов угловых пазов, измеряемых по роликам
Размеры, мм
d | Xdдля типов | Н | Х для типов | |||
А, Г | Б, В | Д | А, Б, В и Г | Д | ||
2,5 | 2,401 | 0,651 | 0,959 | 4 | 2,801 | 1,072 |
3 | 2,881 | 0,781 | 1,150 | 5 | 3,501 | 1,340 |
3,5 | 3.362 | 0,911 | 1,343 | 6 | 4,201 | 1,608 |
5 | 4,802 | 1.301 | 1,918 | 8 | 5,602 | 2,144 |
6 | 5,763 | 1,562 | 2.302 | 10 | 7,002 | 2.680 |
7 | 6,723 | 1,822 | 2,686 | 12 | 8,403 | 3,215 |
9 | 8,644 | 2,343 | 3,453 | 16 | 11,203 | 4,287 |
13 | 12,486 | 3,384 | 4.988 | 20 | 14,004 | 5,359 |
18 | 17,289 | 4,685 | 6,906 | 25 | 17,505 | 6,699 |
25 | 24.012 | 6,507 | 9,502 | 32 | 22,407 | 8,574 |
30 | 28,815 | 7,809 | 11,510 | 40 | 28,008 | 10,718 |
50 | 35,010 | 13,398 |
77. Направляющие качения
Схема и характеристика
d - длина направляющих; H - ход; L - длина планок Направляющая для ограниченной длины перемещения. Тела качения помещены поодиночке или группами в отверстия жесткого сепаратора или без сепаратора и перемещаются вперед и назад по постоянной прямолинейной траектории, всегда находясь в нагруженном состоянии | Шариковая направляющая для прямолинейного перемещения. Шарики, заключенные в обойму, катятся между направляющими планками; положение одной из планок регулируется с помощью клина. Конструктивно применяют при небольших нагрузках |
Открытые направляющие салазок на шариках и роликах | Призматические направляющие на роликах и иглах |
Открытые направляющие салазок на иглах различных диаметров | Столы с направляющими типа "ласточкин хвост" и с плоскими направляющими на роликах |
Закрытая конструкция салазок с роликами и шариками, расположенными друг над другом |
