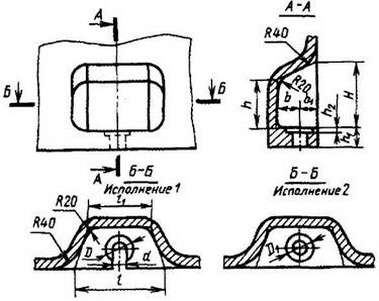

Оформить заказ78. Элементы станин под крепление к фундаменту
Размеры, мм
Размеры в скобках относятся к исполнению 2
d | D | D1 | b | b1 | Н | h | h1 | l | l1 | h2 |
17 | 32 | 38 | 25 | 20 | 75 | 55 | 22 | 100 | 70 | 2 |
22 | 40 | 45 | 32 | 25 | 75 | 55 | 28 | 120 | 80 | 3 |
26 | 45 | 52 | 36 | 28 | 100 | 80 | 32 | 130 | 90 | 4 |
33 (32) | 60 | 60 | 45 | 36 | 100 | 80 | 40 | 160 | 110 | 4 |
39 (38) | 70 | 70 | 55 | 45 | 140 | 110 | 50 | 190 | 130 | 5 |
45 (44) | 80 | 82 | 60 | 50 | 140 | 110 | 60 | 220 | 150 | 5 |

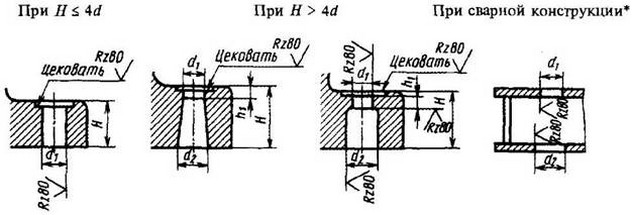

79. Приливы и отверстия в опорных плитах под фундаментные болты
Размеры, мм
d | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
d1 | 16 | 20 | 24 | 30 | 38 | 52 | 60 | 65 | 72 |
d2 | 20 | 25 | 30 | 40 | 45 | 65 | 80 | 90 | 10 |
h1 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 21 | 24 |
* Для болтов диаметром более М36 допускается изготовление отверстий d1 и d2 газовой рейкой с шероховатостью более указанной на рисунке.
80. Приливы на наклонных поверхностях пол фундаментные болты
Размеры, мм
d | М10 | М12 | М16 | М20 | М24 | M30 | М36 | М42 | М48 |
D | 38 | 45 | 56 | 70 | 80 | 100 | 110 | 130 | 155 |
D1 | 38 | 45 | 58 | 65 | 75 | 105 | 115 | 125 | 130 |
В | 40 | 50 | 60 | 80 | 90 | 110 | 120 | 140 | 160 |
Высота прилива h | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 12 |
4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 16 | |
6 | 8 | 8 | 10 | 10 | 12 | 12 | 16 | 20 | |
8 | 10 | 10 | 12 | 12 | 16 | 16 | 20 | 25 | |
10 | 12 | 12 | 16 | 16 | 20 | 20 | 25 | 32 |
