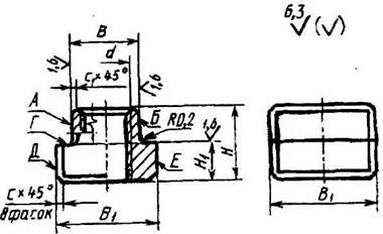

Оформить заказ72. Сухари к обработанным станочным пазам (по ГОСТ А 31.0175.40-91)
Размеры, мм
Обозначение сухарей | В d11 | B1 | H | Hi | d | с | c1 | Масса, кг, не более |
7004-2041 | 6 | 9 | 7 | 4 | М5 | 1,0 | 0,4 | 0,003 |
7004-2042 | 8 | 12 | 8 | 5 | М6 | 0,006 | ||
7004-2043 | 10 | 14 | 11 | 6 | М8 | 0,012 | ||
7004-2044 | 12 | 18 | 14 | 7 | М10 | 0,6 | 0,022 | |
7004-2045 | 14 | 22 | 16 | 8 | М12 | 1,6 | 0,035 | |
7004-2046 | 18 | 28 | 20 | 10 | М16 | 0,070 | ||
7004-2047 | 22 | 34 | 28 | 14 | М20 | 2,5 | 0,153 | |
7004-2048 | 28 | 44 | 34 | 18 | М24 | 0,327 | ||
7004-2049 | 36 | 54 | 45 | 22 | М30 | 1,0 | 0,522 | |
7004-2050 | 42 | 65 | 52 | 26 | М36 | 4,0
| 1,061 | |
7004-2051 | 48 | 75 | 60 | 30 | М42 | 1,609 | ||
7004-2052 | 54 | 85 | 68 | 34 | М48 | 2,305 |
Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали 45.
Твердость 36,5 ... 41.5 HRCэ.
Допуск плоскостности поверхности Г - по 10-й степени точности ГОСТ 24643-81.
Допуск перпендикулярности поверхностей А и Б относительно поверхности Г - по 11-й степени точности ГОСТ 24643-81.
Допуск симметричности поверхностей Д. Е и оси отверстий относительно плоскости симметрии поверхностей А и Б: при В ≤ 22 Т/2 ... 0,2мм, при В > 22 Т/2 ... 0,3мм.
Остальные технические требования - по ГОСТ 31.0171.01-91.
Пример условного обозначения сухаря к станочным обработанным пазам размером В = 6мм:
Сухарь 7004-2041 А 31.0175.40-91.

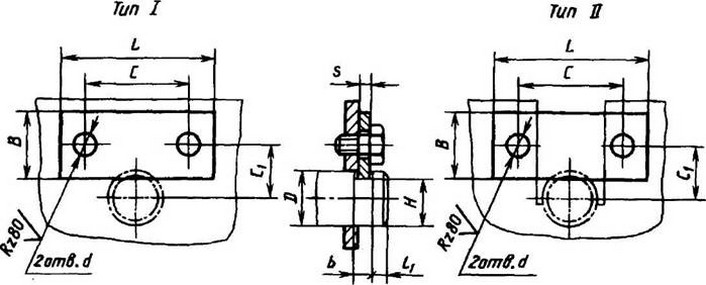

73. Оседержатели (по нормали Гипроуглемаша)
Размеры, мм
Диаметр оси D | Оседержатели | Прорезы | ||||||||||||||
С±0,5 | L | В | S | d | Масса, кг | Тип оседержателей | b | Н | l1 | C1 | Болт | |||||
Номинал | Отклонение | Номинал | Отклонение | Номинал | Отклонение | Номинал | Отклонение | |||||||||
30 | 40 | 75 | 30 | 6 | 14 | 0,084 | I | 7 | +0,36 | 25 | -0,52 | 5 | ±0,3 | 25 | +0,52 | М12×25 |
75 | 105 | 0,135 | II | |||||||||||||
35 | 40 | 70 | 0,084 | I | 30 | 27,5 | ||||||||||
75 | 105 | 0Д35 | II | |||||||||||||
40 | 50 | 80 | 40 | 8 | 0,182 | I | 10 | 32 | -0,62 | 32 | +0,62 | |||||
95 | 125 | 0,298 | II | |||||||||||||
45 | 50 | 80 | 8 | 0,182 | I | 37,5 | 10 | ±0.4 | 35 | +0,62 | ||||||
95 | 125 | 0,298 | II |
Продолжение табл. 73
Диаметр оси D | Оседержатели | Прорезы | ||||||||||||||
С±0,5 | L | В | S | d | Масса, кг | Тип оседержателей | b | Н | l1 | C1 | Болт | |||||
Номинал | Отклонение | Номинал | Отклонение | Номинал | Отклонение | Номинал | Отклонение | |||||||||
50 | 50 95 | 80 125 | 40 | 8 | 14 | 0,182 0,298 | I II | 10 | +0,36 | 42 | -0,62 | 10 | ±0,4 | 37 | +0,62 | М12×25 |
55 | 50 95 | 80 125 | 0,182 0,298 | I II | 47,5 | 40 | ||||||||||
60 | 60 125 | 100 165 | 10 | 18 | 0,274 0,480 | I II | 12 | +0,43 | 50 | 40 | М16×35 | |||||
65 | 60 125 | 100 165 | 0,274 0,480 | I II | 54,5 | -0,74
| 42 | |||||||||
70 | 60 125 | 100 165 | 0,274 0,480 | I II | 60 | 45 | ||||||||||
75 | 60 125 | 100 165 | 0,274 0,480 | I II | 65,5 | 48 | +0,62
| |||||||||
80 | 70 140 | 110 180 | 0,305 0,525 | I II | 70 | 50 | ||||||||||
90 | 70 140 | 110 180 | 0,305 0,525 | I II | 80 | 15 | 55 | +0,74
| ||||||||
100 | 80 170 | 130 220 | 50 | 22 | 0,450 0,803 | I II | 87 | -0,87 | 15 | 62 | +0,74 | М20×40 |
Материал - сталь Ст3. Сортамент: полоса - по ГОСТ 103-76.
Стопорение болтов для оседержателей I и II типов производится пружинной шайбой по ГОСТ 6402-70 или проволокой.
Оседержатели следует устанавливать таким образом, чтобы они не воспринимали нагрузку оси.
На каждый конец оси устанавливают по держателю.
74. Петли шарнирные
Размеры, мм
Н | 50 | 65 | 80 |
s | 2 | 2,5 | 3 |
1,5 | 2 | 2,5 |

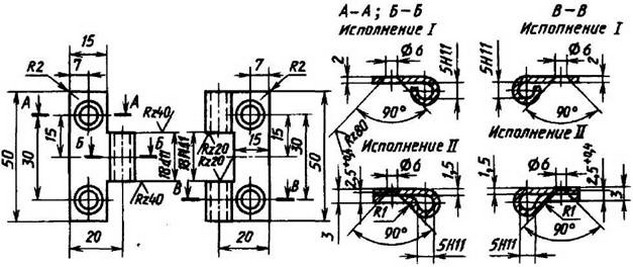

Петли левые и правые исполнений I и II

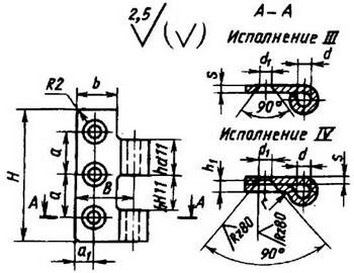

Петли исполнений III и IV
Размеры, мм
H | В | b | h | d (поле допуска Н11) | d1 | h1 | а | a1 | s | r |
65 | 25 | 19,5 | 16 | 5 | 6 | - | 20 | 9 | 2,5 | 1,0 |
7 | 3 | 2,0 | ||||||||
80 | 32 | 23,5 | 20 | 6 | 7 | - | 25 | 12 | 3,0 | 1,5 |
9 | 4 | 2,5 |
Материал - сталь Ст3 по ГОСТ 380-94. Наружную поверхность петель полировать и оксидировать.
Ось петли
Размеры, мм
Наружную поверхность оси оксидировать
H | d | L | H | |
65 80 | 5 | 50 64 | 2,0 | |
80 | 6 | 79,5 | 2,5 |
Стержень и шайба
Размеры, мм
Стержень
Шайба
d (поле допуска h11) | d1 | L | l | l1 | h | D | с |
5 | 3 | 50 64 | 5,0 | 4 | 2,5 | 9 | 1,0 |
6 | 4 | 79,5 | 5,5 | 5 | 3,0 | 11 | 1,5 |
Материал стержня - сталь 35 по ГОСТ 1050-88. шайбы - сталь Ст.1 по ГОСТ 380-94.
