Оформить заказМетрическая коническая резьба с конусностью 1 : 16 применяется для конических резьбовых соединений, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 9150-81.
Профиль внутренней цилиндрической резьбы, соединяемой с наружной конической, должен иметь плоскосрезанную впадину.
Примечание. При отсутствии особых требований к плотности или при применении уплотнителей для достижения герметичности резьбового соединения форма впадины конической (наружной и внутренней) и цилиндрической (внутренней) резьбы не регламентируется.
Профиль метрической конической резьбы (наружной и внутренней) приведен на рис. 5.
Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на рис. б и в табл. 90.
Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l.
Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8(l1 + l2).
Обозначение резьбы должно состоять из букв МК (для конической резьбы) или М (для внутренней цилиндрической резьбы), номинального диаметра, шага и номера стандарта (для внутренней цилиндрической резьбы), например:
МК20 × 1,5;
М20 × 1,5 ГОСТ 25229-82.

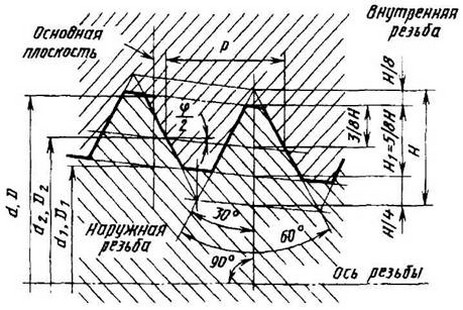

Рис. 5. Элементы конической резьбы:
d и D– наружные диаметры соответственно наружной и внутренней резьбы;
d2 и D2 – средние диаметры соответственно наружной и внутренней резьбы;
d1 и D1 – внутренние диаметры соответственно наружной и внутренней резьбы;
φ - угол конуса;
φ/2 - угол уклона;
Р - шаг резьбы:
Н - высота исходного треугольника
90. Диаметры, шаги в основные размеры конической (наружной и внутренней) резьбы, мм

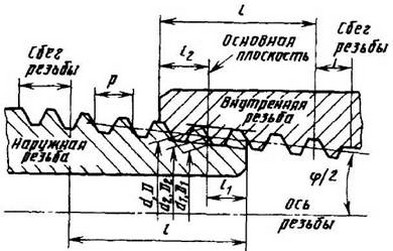

l - рабочая длина резьбы; l1 - длина наружной резьбы от торца до основной плоскости; l2 - длина внутренней резьбы от торца до основной плоскости
Диаметр резьбы | Р | Диаметр резьбы в основной плоскости | Длина резьбы | |||||
1-й ряд | 2-й ряд | d = D | d1 = D1 | d2 = D2 | l | l1 | l2 | |
6 | - | 1 | 6,000 | 5,350 | 4,917 | 8 | 2,5 | 3 |
8 | 8,000 | 7,350 | 6,917 | |||||
10 | 10,000 | 9,350 | 8,917 | |||||
12 | 1,5 | 12,000 | 11,026 | 10,376 | 11 | 3,5 | 4 | |
14 | 14,000 | 13,026 | 12,376 | |||||
16 | 16,000 | 15,026 | 14,376 | |||||
18 | 18,000 | 17,026 | 16,376 | |||||
20 | 20,000 | 19,026 | 18,376 | |||||
22 | 22,000 | 21,026 | 20,376 | |||||
24 | 24,000 | 23,026 | 22,376 | |||||
27 | 2 | 27,000 | 25,701 | 24,835 | 16 | 5 | 6 | |
30 | 30,000 | 28,701 | 27,835 | |||||
33 | 33,000 | 31,701 | 30,835 | |||||
36 | 36,000 | 34,701 | 33.835 | |||||
39 | 39,000 | 37,701 | 36,835 | |||||
42 | 42,000 | 40,701 | 39.835 | |||||
45 | 45.000 | 43.701 | 42.835 | |||||
48 | 48,000 | 46,701 | 45,835 | |||||
52 | 52,000 | 50,701 | 49,835 | |||||
56 | 56,000 | 54,701 | 53,835 | |||||
60 | 60,000 | 58,701 | 57,835 |

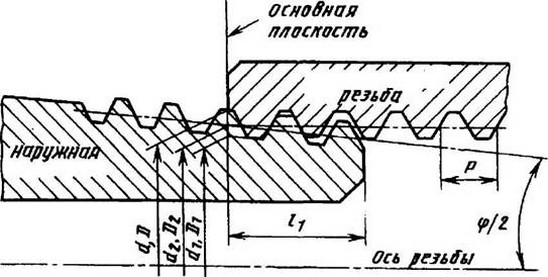

Рис. 6
Для левой резьбы после условного обо значения шага ставят буквы LH, например:
МК20 × 1,5LH;
М20 × 1,5LH ГОСТ 25229-82.
Обозначение конического резьбового соединения соответствует принятому для конической резьбы.
Соединение внутренней цилиндрической резьбы с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и номером стандарта, например:
М/МК20 × 1,5 ГОСТ 25229-82,
М/М20 × 1,5 Н ГОСТ 25229-82.
Для внутренней цилиндрической резьбы, выполненной в соединениях ее с наружной конической резьбой в обозначении номер стандарта не указывать.
Допуски. Осевое смещение основной плоскости Δl1 наружной и Δl2i внутренней резьбы (см. эскиз табл. 91) относительно номинального расположения не должно превышать величин, указанных в табл. 91.
Смешение основной плоскости является суммарным, включающим в себя отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.
Предельные отклонения среза вершин и впадин (размеров H/8 и H/4), угла наклона боковой стороны профиля α/2, шага резьбы Р и угла конуса φ (разность средних диаметров на длине l1 + l2) должны соответствовать указанным в табл. 92.
Предельные отклонения внутреннего диаметра и среза впадин внутренней цилиндрической резьбы (размеры D1 и H/8) приведены в табл. 93.

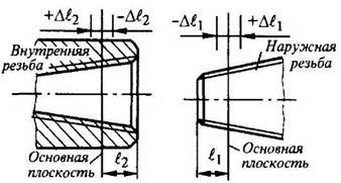

91. Осевое смещение основной плоскости Δl1 наружной и Δl2 внутренней резьбы
Размеры, мм
В основной плоскости средний диаметр имеет номинальное значение.
Номинальный диаметр резьбы d | Р | Δl1 | Δl2 |
От 6 до 10 | 1 | ±0,9 | ±1,2 |
Св. 10 до 24 | 1.5 | ±1,1 | ±1,5 |
» 24 » 60 | 2 | ±1,4 | ±1,8 |
Предельные отклонения Δl1 и Δl2 не распространяются на резьбы с длинами, меньшими указанных в табл. 90.

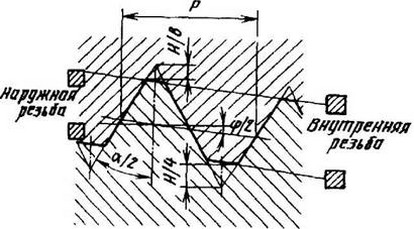

92. Предельные отклонения среза вершин и впадин (размеров Н/8 и Н/4), угла наклона боковой стороны профиля α/2, Р и угла конуса φ
Предельные отклонения не подлежат обязательному контролю, если это не оговорено особо
Размеры, мм
Номинальный диаметр резьбы d | Р | Предельные отклонения | Разность средних диаметров резьбы на длине l1 + l2 | ||||||||
Н/8 | Н/4 | α/2 | шага Р на длине | Номинал | Предельные отклонения резьбы | ||||||
наружной | внутренней | наружной | внутренней | l1 + l2 | l | наружной | внутренней | ||||
От 6 до 10 | 1 | +0,032 | ±0,030 | +0,050 +0,015 | ±0,03 | ±45° | ±0,04 | ±0,07 | 0,344 | +0,038 -0,019 | +0,019 -0,038 |
Св. 10 до 24 | 1,5 | +0,048 | ±0,040 | +0,065 +0,020 | ±0,04 | 0,469 | +0,052 -0,026 | +0,026 -0,052 | |||
» 24 » 60 | 2 | +0,064 | ±0,050 | +0,085 +0,030 | ±0,05 | 0,688 | +0,077 -0,038 | +0,038 -0,077 |
D- наружный диаметр внутренней резьбы; D1 - внутренний диаметр внутренней резьбы; D2 - средний диаметр внутренней резьбы.
Предельные отклонения размера Н/8 не подлежат обязательному контролю, если это не оговорено особо
Номинальный диаметр резьбы | Р | Предельные отклонения | ||
Н/8 | D1 | |||
верхнее | нижнее | |||
От 6 до 10 | 1 | ±0,03 | +0,12 | 0 |
Св. 10 до 24 | 1,5 | ±0,04 | +0,15 | 0 |
» 24 » 60 | 2 | ±0,05 | +0,19 | 0 |
