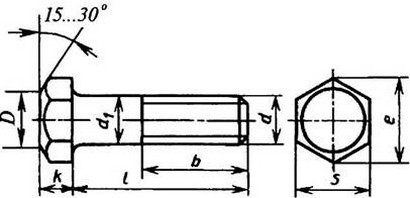

Болты с шестигранной головкой - ГОСТ 7805-70; болты с шестигранной уменьшенной головкой - ГОСТ 7808-70.
Размеры, мм

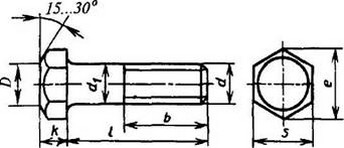

ГОСТ 7805-70
Исполнение 1
Исполнение 3
D = 0,95S. Диаметр резьбы d = 1,6...48мм

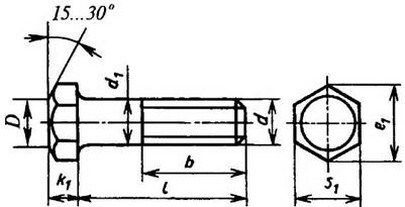

ГОСТ 7808-70
Исполнение 1
Исполнение 3
D = 0,95S1. Диаметр резьбы d = 8...48мм
Резьба d = d1
1,6
2
2,5
3
4
5
6
8
10
12
16
20
24
30
36
42
48
Шаг резьбы
крупный
0,35
0,4
0,45
0,5
0,7
0,8
1
1,25
1,5
1,75.
2
2,5
3
3,5
4
4,5
5
мелкий
-
-
-
-
-
-
-
1
1,25
1,25
1,5
1,5
2
2
3
3
3
Отклонения d1
-0,14
-0,18
-0,22
-0,27
-0,33
-0,39
Размер под ключ S
3,2
4
5
5,5
7
8
10
13
16
18
24
30
36
46
55
65
75
Отклонение
-0,18
-0,22
-0,27
-0,33
-0,62
-0,74
Размер под ключ S1
-
-
-
-
-
-
-
12
14
17
22
27
32
41
50
60
70
Отклонение
-
-
-
-
-
-
-
-0,27
-0,33
-0,62
-0,74
Высота головки k
1,1
1,4
1,7
2
2,8
3,5
4
5,5
7
8
10
13
15
19
23
26
30
Отклонение
±0,12
±0,15
±0,18
±0,21
±0,26
Высота головки k1
-
-
-
-
-
-
-
5
6
7
9
11
13
17
20
23
26
Отклонение
-
-
-
-
-
-
-
±0,15
±0,18
±0,21
±0,26
Диаметр описанной окружности, не менее:
е
3,4
4,3
5,5
6,0
7,7
8,8
11,1
14,4
17,8
20,0
26,8
33,5
40,0
51,3
61,7
72,6
83,9
е1
-
-
-
-
-
-
-
13,2
15,5
18,9
24,5
30,1
35,7
45,6
55,8
67,0
78,3

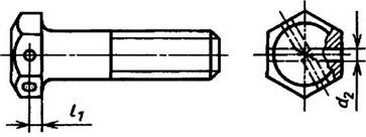

Диаметр отверстия в головке d2
-
1,0
1,2
2,0
2,5
2,5
3,2
4
4
4
4
5
5
5
Отклонение
-
+0,40
+0,48
l1
-
1,4
1,8
2,0
2,8
3,5
4
5
6,5
7,5
9,5
11,5
13
15
Отклонение
-
±0,20
±0,24
±0,29
±0,35
Смещение оси головки относительно оси стержня
по ГОСТ 7805-70
0,18
0,22
0,27
0,33
0,39
0,46
по ГОСТ 7808-70
-
0,27
0,33
0,39
0,46
ГОСТы предусматривают также и другие исполнения, варианты исполнений и нерекомендуемые диаметры и длины болтов.
Пример обозначения болта исполнения 1, диаметром резьбы d = 12мм, с размером под ключ S = 18мм, длиной
l = 60мм с крупным шагом резьбы, поле допуска 6g, класса прочности 5.8, без покрытия:
Болт M12-6g × 60.58 (S18) ГОСТ 7805-70
то же исполнение 3, с размером под ключ S = 19мм, с мелким шагом резьбы, поле допуска 6g, класса прочности 10.9, из стали 40Х, с покрытием 01 толщиной 6мкм:
Болт 3М12 × 1,25 - 6g × 60.109.40X.016 ГОСТ 7808-70
Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.
Допускается по соглашению между изготовителем и потребителем изготовлять болты с шагом резьбы 2мм для номинальных диаметров 36 - 48мм.
По ГОСТ 7808-70 допускается изготовлять болты исполнения 1 с высотой головки, равной k. Технические требования - по ГОСТ 1759.0-87.
6. Болты класса точности В

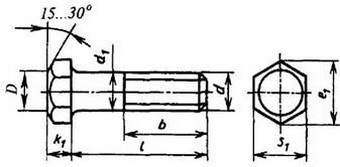

Болты с шестигранной головкой - ГОСТ 7798-70, болты с шестигранной уменьшенной головкой - ГОСТ 7796-70.
Размеры, мм
ГОСТ 7798-70
Исполнение 1
Исполнение 3
D = 0,955S1, d=6...48мм
ГОСТ 7796-70
Исполнение 1
Исполнение 3
D = 0,95S1, d = 8...48мм
Резьба d = d1
6
8
10
12
16
20
24
30
36
42
48
Шаг резьбы
крупный
1
1,25
1,5
1,75
2,0
2,5
3
3,5
4,0
4,5
5,0
мелкий
-
1,0
1,25
1,5
2
3
Отклонения d1
-0,30
-0,36
-0,43
-0,52
-0,62
Размер под ключ S
10
13
16
18
24
30
36
46
55
65
75
Отклонение
-0,36
-0,43
-0,52
-0,84
-1,0
-1,2
-1,9
Размер под ключ S1
-
12
14
17
22
27
32
41
50
60
70
Отклонение
-
-0,43
-0,84
-1,0
-1,2
-1,9
Высота головки k
4
5,5
7
8
10
13
15
19
23
25
30
Отклонение
±0,24
±0,29
±0,35
±0,42
Высота головки k1
-
5
6
7
9
11
13
17
20
23
26
Отклонение
-
±0,24
±0,29
±0,35
±0,42
Продолжениетабл. 6
Резьба d= d1
6
8
10
12
16
20
24
30
36
42
48
Диаметр описанной окружности, не менее:
e
10,9
14,2
17,6
19,9
26,2
33,0
39,6
50,9
60,8
71,3
82,6
e1
-
13,1
15,3
18,7
23,9
29,6
35,0
45,2
55,4
66,4
76,9
d2
2
2
5
3,2
4
5
Отклонение
+0,4
+0,48
l1
2
2,8
3,5
4
5
6,5
7,5
9,5
11,5
13
15
Отклонение
±0,2
±0,24
±0,29
±0,35
Смещение оси головки относительно оси стержня
по ГОСТ 7798-70
0,36
0,43
0,52
0,62
0,74
по ГОСТ 7796-70
-
0,43
0,52
0,62
0,74
ГОСТы предусматривают другие исполнения, варианты исполнений и нерекомендуемые диаметры и длины болтов.
Болты, для которых длина резьбы b (табл. 8) расположена над ломанной линией, допускается изготовлять с длиной резьбы до головки: это допущение распространяется только на болты по ГОСТ 7798-70 и ГОСТ 7796-70.
Пример обозначения болта исполнения 1, диаметром резьбы d = 12мм, с размером под ключ S = 18мм, длиной l = 60мм с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8. без покрытия:
Болт M12-6g × 60.58 (S18) ГОСТ 7798-70
то же исполнение 3, с размером под ключ S = 19мм, с мелким шагом резьбы, с полем допуска 6g, класса прочности 10.9, из стали 40Х, с покрытием 01 толщиной 6мкм:
Болт 3М12 × 1,25 - 6g x 60.109.40X.016 ГОСТ 7796-70
Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 27148-86.
По соглашению с изготовителем допускается производить болты с полем допуска 4h, 6e и 6d.
По ГОСТ 7796-70 допускается изготовлять болты исполнения 1 с высотой головки, равной k. Технические требования - по ГОСТ 1759.0-87.
7. Длины болтов l и резьбы b при d = 1,6 - 5мм (ГОСТ 7805-70)
Размеры, мм
l
b* при d
l
b* при d
1,6
2
2,5
3
4
5
1,6
2
2,5
3
4
5
2
×
-
-
-
-
-
4
5
6
×
×
×
×
-
-
×
-
-
×
3
×
×
Продолжение табл. 7
l
b* при d
l
b* при d
1 ,6
2
2,5
3
4
5
1,6
2
2,5
3
4
5
8
×
×
×
×
×
×
35
-
-
-
-
14
16
40
10
45
12
9
×
×
×
×
×
50
14
9
10
11
12
×
×
55
14
16
-
10
11
12
14
×
60
14
20
-
-
11
12
14
16
65
-
70
-
25
75
-
30
-
-
-
12
14
16
80
* Знаком × отмечены болты с резьбой на всей длине стержня.
Длина для болтов d свыше 5мм приведена в табл. 8.
8. Длины болтов l и резьбы b (ГОСТ 7798-70, 7796-70, 7808-70, 7805-70*)
Размеры, мм
l
Длина резьбы b при d (знаком X отмечены болты с резьбой по всей длине)
6
8
10
12
16
20
24
30
36
42
48
8
X
X
-
-
-
-
-
-
-
-
-
10
X
X
X
-
-
-
-
12
X
X
X
-
-
-
-
14
X
X
X
X
-
-
16
X
X
X
X
-
-
-
20
X
X
X
X
X
-
-
25
18
X
X
X
X
X
-
30
18
22
X
X
X
X
-
35
18
22
26
30
X
X
X
40
18
22
26
30
X
X
X
X
-
-
-
45
26
30
38
X
X
X
-
-
-
50
30
38
X
X
X
X
-
-
55
38
46
X
X
X
X
-
60
38
46
X
X
X
X
-
65
46
54
X
X
X
X
70
54
X
X
X
X
75
66
X
X
X
80
66
X
X
X
90
18
22
26
30
38
46
54
66
78
х
X
100
-
78
X
X
110
-
78
90
X
120
78
90
102
130
140
150
160
32
36
44
52
60
72
84
96
108
170
180
190
200
220
-
220
240
260
280
-
300
* Для ГОСТ 7805-70 длины болтов при d = 1,6...5мм в табл. 7.

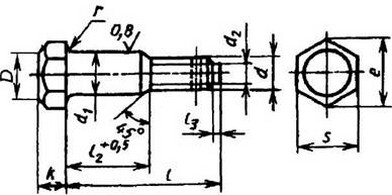

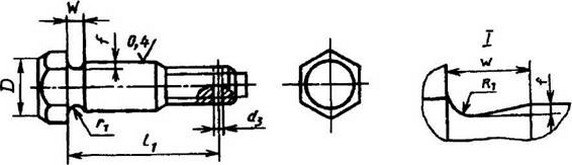

9. Откидные болты (ГОСТ 14724-69)
Размеры, мм
Обозначение болтов
d
f
D
d1
d2(отклонение по D11)
b
(отклонение по d11)
l0
r
Δ*1
Масса *2 кг
нормальная
увеличенная
7002 - 0557
M6
40
12
6
6
8
20
25
4
0,3
0,011
0558
50
3
0.013
0559
60
0,015
0560
70
0,017
7002 - 0562
М8
50
16
8
8
10
25
35
4
0,3
0,024
0563
60
45
0,028
0564
70
45
0,032
0565
80
55
0,036
0566
90
55
0,040
0567
100
55
0,044
7002 - 0569
М10
60
20
10
10
12
30
50
4
0,4
0,048
0570
70
50
0,054
0571
80
60
0,060
0572
90
60
0,066
0573
100
70
0,073
0574
110
70
0,079
0575
125
70
0,088
7002 - 0577
М12
70
20
12
10
14
40
55
6
0,4
0,068
0578
80
65
0,077
0579
90
65
0,086
0580
100
75
0,094
0581
110
75
0,103
0582
125
75
0,117
0583
140
90
0,130
0584
160
90
0,148
7002 - 0586
М16
80
28
16
12
18
50
-
0.5
0,151
0587
90
65
0,167
0588
100
75
0,183
0589
110
75
0,198
0590
125
75
0,222
0591
140
90
0,246
0592
160
110
0,277
0591
180
110
0,309
7002 - 0596
М20
100
34
20
16
22
50
80
6
0,6
0,291
0597
110
80
0,316
0598
125
80
0,353
0599
140
95
0,390
0600
160
110
0,435
0601
180
110
0,485
0602
200
110
0,534
7002 - 0607
М24
125
42
24
20
25
60
80
10
0,7
0,509
0608
140
60
95
0,563
0609
160
70
110
0,628
0610
180
70
110
0,699
0611
200
70
110
0,770
0612
220
70
110
0,841
*1 Допускаемое смещение оси головки относительно оси отверстия.
*2 Для болтов с нормальной длиной резьбы.
ГОСТ 14724-69 предусматривает и другие размеры. Материал - сталь 45. Твердость - 34,5 ... 39,5 HRСэ.
Покрытие - Хим. Окс.прм (обозначение покрытия по ГОСТ 9.306-85). Допускается применение других видов защитных покрытий.
Неуказанные предельные отклонения размеров: валов h14, остальных ± t2/2.
Допуск перпендикулярности оси отверстия в головке к оси стержня болта - по 12-й степени точности ГОСТ 24643-81.
Резьба метрическая - по ГОСТ 24705-81, поле допуска резьбы 6g - по ГОСТ 16093-81,
Остальные технические требования - по ГОСТ 1759.0-87.
Пример обозначения откидного болта с нормальной длиной резьбы l0, d = М6, l = 50мм:
Болт 7002-0558 ГОСТ 14724-69
то же с увеличенной длиной резьбы l0.
Болт 7002-0558 У ГОСТ 14724-69
10. Болты к станочным обработанным пазам (ГОСТ 13152-67 в ред. 1990г.) и болты быстросъемные к станочным пазам (ГОСТ 12201-66 в ред. 1990г.)
Размеры, мм
ГОСТ 13152-67
Исполнение 1
Исполнение 2
D1 = 0,95b

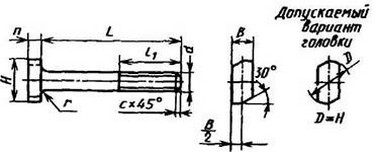

ГОСТ 12201-66
Обозначение болтов по ГОСТ
Ширина станочного паза
d
L
D = H
h
r*2
ГОСТ 13152-67
ГОСТ 12201-66
13152-67
12201-66
l
b (отклонение по h12)
Масса,кг
l1
B
с
Масса, кг
7002 -2489*1
7002 - 0355
12
M10
40
25
7
1,0(0,6)
25
18
0,040
30
10
1,5
0,037
2493
0356
50
25
0,046
0,044
2497
0357
60
30
0,051
0,050
2501
-
70
30
0,057
-
2505
0358
80
30
0,063
0,056
2507
-
90
30
0,070
-
2509
-
100
30
0,076
-
7002 - 2519
7002 - 0359
14
М12
50
28
8
25
22
0,070
40
12
1,5
0,064
2523
0360
60
30
0,076
0,073
2527
-
70
30
0,086
-
2531
0361
80
30
0,095
0,090
2533
-
90
40
0,103
-
2535
0362
100
40
0,112
0,108
7002- 2537
-
110
40
0,121
-
2539
-
120
40
0,130
-
-
7002 - 0363
125
40
-
0,129
2541
-
130
40
0Д38
-
2543
-
140
40
0,147
-
7002 - 2551
7002 - 0365
18
М16
60
36
10
1,0
35
28
0,148
50
16
2
0,142
2555
-
70
35
ОД 64
-
2559
0366
80
50
ОД 80
0,175
2561
-
90
50
0,193
-
2563
0367
100
50
0,209
0,206
2565
-
110
50
0,225
-
2567
-
120
50
0,240
-
-
0368
125
50
-
0,245
2569
-
130
50
0,256
-
2571
-
140
50
0,272
-
2573
0369
150
50
0,288
0,283
2575
-
160
50
0,303
-
2577
0370
180
50
0,335
0,332
7002 - 2589
7002 - 0372
22
М20
80
42
14
1,0
40
34
0,303
60
20
2,5
0,296
2591
-
90
50
0,324
-
2593
0373
100
50
0,349
0,344
2595
-
110
50
0,373
-
2597
-
120
50
0,398
-
-
0374
125
50
-
0,406
2599
-
130
50
0,423
-
2601
-
140
50
0,447
-
2603
0375
150
50
0,472
0,468
2605
-
160
50
0,497
-
7002 - 2617
-
28
М24
90
55
18
1,6
60
44
0,554
75
24
2,5
-
2619
7002 - 0379
100
60
0,589
0,520
2621
-
110
60
0,625
-
2623
-
120
60
0,660
-
-
0380
125
60
-
0,604
2625
-
130
60
0,696
-
2627
-
140
60
0,731
-
2629
0381
150
60
0,767
0,697
2631
-
160
60
0,802
-
2633
0382
180
80
0,862
0,802
7002 - 2635
-
200
80
0,933
-
*1 Приведены обозначения для исполнения 1; обозначение для исполнения 2 - следующее четное число, например: 7002-2489 для исполнения 1 при d = М10 и L = 40; 7002-2490 для исполнения 2 при d = М10 и L = 40.
*2 Размеры r в скобках - для болтов быстросъемных по ГОСТ 12201-66.
ГОСТ 13152-67 предусматривает d = М8 ... М18, L = 25 ... 400мм; ГОСТ 12201-66 предусматривает d = М8 ... М30, L = 32 ... 360мм. Материал болтов - сталь 35 по ГОСТ 1050-88. Твердость 35 ... 40 HRСэ. Допускается замена на сталь других марок по механическим свойствам не ниже, чем у стали 35.
Механические свойства болтов должны соответствовать классу прочности 8.8 по ГОСТ 17594-87.
Неуказанные предельные отклонения размеров: h14, ± t2/2.
Резьба метрическая - по ГОСТ 24705-81, поле допуска резьбы 6g - по ГОСТ 16093-81. Покрытие - Хим. Окс.прм (обозначение по ГОСТ 9.306-85). Примеры обозначений: болта к пазам станочным исполнения 1, d = M10 и L = 40мм:
Болт 7002-2489 ГОСТ 13152-67
болта быстросъемного d = M10 и L = 40мм:
Болт 7002-0355 ГОСТ 12201-66
11. Болты конические повышенной точности (ГОСТ 15163-78)
Размеры, мм
Резьба метрическая по ГОСТ 24705-81.
Номинальный диаметр резьбы d
4
5
6
8
10
12
16
Шаг резьбы Р
крупный
0,7
0,8
1
1,25
1,5
1,75
2
мелкий
-
-
-
1
1,25
1,25
1,5
D (пред. откл. по h10)
5
6
8
10
12
14
20
d1 (пред. откл. по h14)
2,5
3,5
4,0
5,5
7,0
8,5
12,0
l1 (пред. откл. по js5)
12
14
16
18
20
25
30
l2 (пред. откл. по Н15)
1,0
1,2
1,5
2,0
2,5
3,0
4,0
n (пред. откл. по Н15)
1,0
1,2
1,6
2,0
2,5
3,0
4,0
t
Не менее
1,2
1,5
1,8
2,3
2,7
3,2
4,0
Не более
1,6
2,0
2,3
2,8
3,2
3,8
4,6
с
0,8
1,0
1,2
1,6
1,6
1,6
2,0
r
0,3
0,3
0,4
0,4
0,5
0,6
0,8
l* (пред. откл. по Н15)
20-63
20-71
25 - 80
30 - 80
30 -90
40 - 100
Отклонение от соосности резьбы относительно конусной части
0,20
0,25
0,30
Отклонение от симметричности шлица относительно конусной части
0,35
0,45
0,50
* l брать из ряда: 20; (22); 25; (28); (30); 32; (36); 40; (45); 50; (56); 63; 71; 80; (90); 100. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
Пример обозначения болта с диаметром резьбы d = 12мм с крупным шагом резьбы, с полем допуска 6g, длиной конусной части l = 50мм, класса прочности 5.8, без покрытия:
Болт M12-6g × 50.58 ГОСТ 15163-78
То же с мелким шагом резьбы, с полем допуска 6g, класса прочности 10.9, с покрытием 01, толщиной покрытия 3мкм:
Болт Ml2 × l,25-6g x 50.109.013 ГОСТ 15163-78
Допускается по согласованию между изготовителем и потребителем изготовлять:
болты со сферическим концом (высотой сферической части, равной величине фаски с): болты без шлица; болты с контровочным отверстием на конце.
Технические требования - по ГОСТ 1759.0-87.
Механические свойства должны соответствовать классам прочности 5.8 - 12.9 для болтов из углеродистых и легированных сталей и группам 23 - 26 для болтов из жаропрочных коррозионно-стойких сталей (ГОСТ {759.0-87).
12. Болты класса точности А с шестигранной уменьшенной головкой для отверстия из-под развертки (ГОСТ 7817-80)
Размеры, мм
Исполнение 1
Исполнение 2
D = 0,95S
Диаметр резьбы d
6
8
10
12
16
20
24
30
36
42
48
Шаг резьбы
крупный
1
1.25
1,5
1.75
2
2,5
3
3,5
4
4,5
5
мелкий
-
1
1,25
1,25
1,5
1,5
2
2
3
3
3
Диаметр стержня d1
7
9
И
13
17
21
25
32
38
44
50
Размер под ключ S
10
12
14
17
22
27
32
41
50
60
70
Высота головки k
4
5,5
7,0
8,0
10
13
15
19
23
26
30
Диаметр описанной окружности е, не менее
11,0
13,2
15,5
18,9
24,5
30,2
35,8
45,9
56,1
67,4
78,6
Диаметр болта d2
4,0
5,5
7,0
8,5
12,0
15,0
18,0
23,0
28,0
33,0
38,0
Длина конца болта l3 =
1,5
1,5
2,0
2,0
3,0
4,0
4,0
5,0
6,0
7,0
8,0
Продолжение табл. 12
Диаметр резьбы d
6
8
10
12
16
20
24
30
36
42
48
Диаметр отверстия d1
1,6
2,0
2,5
3,2
4,0
4,0
5,0
6,3
6,3
&,0
8,0
Радиус под головкой r
0,25
0,4
0,6
0,8
1,0
1,2
1,6
Радиус канавки r1
0,3
0,5
1,0
Глубина канавки f
0,15
0,25
Ширина канавки W
1,0
1,6
2,0
3,0
Отклонение от пересечения осей стержня и отверстия
0,18
0,22
0,27
0,33
0,39
Предельноесмещение оси
резьбовой части относительно оси стержня
0,22
0,27
0,33
0,39
головки относительнооси стержня
0,22
0,27
0,33
0,39
0,46
Продолжение табл. 12
Диаметр резьбы d
6
8
10
12
16
20
24
30
36
42
48
Длина болта f
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
l1
l2
20
-
8
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
25
19,5
13
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
30
24,5
18
24,5
15
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
35
29,5
23
29,5
20
29,5
17
-
13
-
-
-
-
-
-
-
-
-
-
-
-
-
-
40
34,5
25
34,5
22
34,5
20
33
18
-
-
-
-
-
-
-
-
-
-
-
-
-
-
45
39,5
30
39.5
27
39.5
25
38
23
-
17
-
-
-
-
-
-
-
-
-
-
-
-
50
44.5
35
44,5
32
44,5
30
45
28
41
22
-
-
-
-
-
-
-
-
-
-
-
-
55
49,5
40
49,5
37
49,5
35
48
33
46
27
-
23
-
-
-
-
-
-
-
-
-
-
60
54,5
45
54,5
42
54,5
40
53
38
51
32
50
28
-
22
-
-
-
-
-
-
-
-
65
59.5
50
59,5
47
59,5
45
58
43
56
37
55
33
-
27
-
-
-
-
-
-
-
-
70
64,5
55
64,5
52
64,5
50
63
48
61
42
60
38
59
32
-
-
-
-
-
-
-
-
75
69,5
60
69,5
57
69,5
55
68
53
66
47
65
43
64
37
-
25
-
-
-
-
-
-
80
-
-
74,5
62
74,5
60
73
58
71
52
70
48
69
42
-
30
-
-
-
-
-
-
90
-
-
-
-
84,5
70
83
68
81
62
80
58
79
52
76
40
-
35
-
-
-
-
100
-
-
-
-
94,5
80
93
78
91
72
90
68
89
62
86
50
84
45
-
-
-
-
110
-
-
-
-
104,5
85
103
82
101
78
100
72
99
65
96
60
94
55
91
45
-
-
120
-
-
-
-
114,5
95
113
92
111
88
110
82
109
75
106
70
104
65
101
55
100
50
130
-
-
-
-
-
-
123
102
121
98
120
92
119
85
116
80
114
75
111
65
110
60
140
-
-
-
-
-
-
133
112
131
108
130
102
129
95
126
90
124
85
121
75
120
70
150
-
-
-
-
-
-
143
122
141
118
140
112
139
105
136
100
134
95
131
85
130
80
160
-
-
-
-
-
-
153
132
151
128
150
122
149
115
146
110
144
105
141
95
140
90
170
-
-
-
-
-
-
163
142
161
138
160
132
159
125
156
120
154
115
151
105
150
100
180
-
-
-
-
-
173
152
171
148
170
142
169
135
166
130
164
125
161
115
160
110
190
-
-
-
-
-
-
-
-
181
158
180
152
179
145
176
140
174
135
171
125
170
120
200
-
-
-
-
-
-
-
-
191
168
190
162
189
155
186
150
184
145
181
135
180
130
ГОСТ предусматривает исполнения болтов 1a и 2а без отверстия под шплинт, нерекомендуемыеd и l, а также свыше 200мм.
Предельные отклонения размеров: d1 - по h9 для исполнения 1 и по k6 для исполнения 2;
S ≤ 32 - по h13 и S > 32 - по h14; k - по js4; l1 - по +IT14;
d2 – по h14; r, r1, fи W- по h11; d3 - по Н14; l - по jsl5.
Пример обозначения болта исполнения 1 диаметром резьбы d = 12мм с крупным шагом резьбы, с полем допуска 6g, длиной t = 60мм, класса прочности 5.8, без покрытия:
Болт M12-6g × 60.58 ГОСТ 7817-80
То же исполнения 2, диаметром резьбы 12мм с мелким шагом резьбы, с полем допуска 6g, длиной l = 60мм, класса прочности 10.9, из стали 40Х, с покрытием 01 толщиной 9мкм:
Болт 2М12 × l,25-6g x 60.109.40X.019 ГОСТ 7817-80
Резьба - по ГОСТ 24705-81, недорез резьбы - короткий по ГОСТ 10549-80.
Технические требования - по ГОСТ 1759.0-87.
Допускается наличие на торцах болтов центровых отверстий.

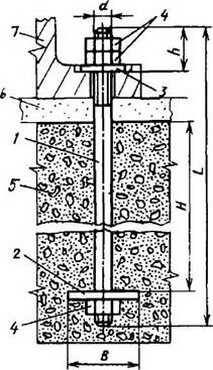

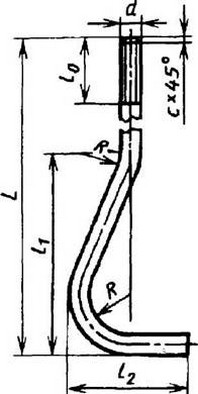

13. Болты фундаментные (ГОСТ 24379.1-80)
Размеры, мм
Тип 1, исполнение 2
12
300
80
100
50
12
1,6
0,35
400
0,44
500
0,52
16
300
90
130
60
16
2
0,66
400
0,82
500
0,97
20
400
100
160
80
20
2,5
1,32
500
1,57
600
1,81
24
500
110
200
100
24
2,35
600
2,71
710
3,10
30
600
120
250
120
30
4,55
710
5,16
800
5,66
900
6,22
36
710
130
300
140
36
3
7,59
800
8,31
900
9,10
1000
9,91
Стандарт распространяется на фундаментные болты диаметром резьбы 12 ... 140мм и предусматривает изготовление болтов шести типов.
Пример условного обозначения болта типа 1, исполнения 2, диаметром резьбы d = 20мм, длиной L = 500мм, из стали ВСт3пс2:
Болт L2.M20 × 500.ВСт3пс2 ГОСТ 24379.1-80
Резьба - по ГОСТ 24705-81, поле допуска 8g - по ГОСТ 16093-81.
Общие технические условия - по ГОСТ 24379.0-80.

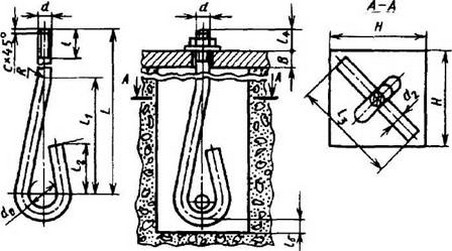

14. Фундаментные болты с закладным стержнем и колодцем
Размеры, мм
Номинальный диаметр
резьбы шпильки d
12
16
20
24
27
30
36
42
48
d0
25
30
35
45
50
55
60
70
80
L
25
30
35
45
50
55
60
65
70
l1
100
120
140
180
200
220
250
280
320
l2
40
50
60
70
80
90
100
120
150
R
16
18
20
22
24
26
28
30
32
С
1,6
2
2
2,5
2,5
2,5
3
3
4
L1*1
165
200
230
290
330
370
410
450
500
L3
90
100
110
120
130
140
150
160
170
l5
20
20
20
20
30
30
30
30
30
l4
16
20
25
30
34
36
42
48
50
H
80
90
100
110
120
130
140
150
160
B
100 -150
100-150
100-150
100 -200
100-250
150-300
250 -350
300-450
350-500
P*2max, H
17000
26000
41000
60000
78000
96000
140000
203500
285000
L*3
200-300
250-600
300 -800
350-1000
500 -1000
600-1200
800-1400
1000-1500
1200-1500
*1L1 - длина развертки крючка болта.
*2Рmax - допускаемая нагрузка на болт.
*3 Размер L в указанных пределах брать из ряда: 200; 250; 300; 350; 400; 500; 600; 800; 1000; 1200; 1400; 1500.
Материал фундаментных болтов и закладных стержней - сталь 35.
Допускается изготовление фундаментных болтов из калиброванного проката по ГОСТ 7417-75, а также из других материалов, механические свойства которых не ниже механических свойств стали 35. В этом случае допускаемая нагрузка на болт Рдоп должна быть рассчитана конструктором.
Резьба - по ГОСТ 24705-81; поле допуска 8g - по ГОСТ 16093-81.
15. Фундаментные болты с анкерной плитой (по ГОСТ 24379.1-80)
Размеры, мм
Тип 2, исполнение 1
Болты устанавливают до бетонирования фундаментов.
1 - шпилька резьбовая; 2 - плита анкерная; 3 - шайба; 4 - гайка по ГОСТ 5915-70; 5 - фундамент; 6 - подливка; 7 - оборудование.
Плита анкерная
Номинальный диаметр
резьбы шпильки d
16
20
24
30
36
42
48
H
40
50
60
70
80
90
100
Н, не менее
250
300
350
450
550
650
750
L*
300 -1250
400 -1400
500 -1700
600 -2000
710 -2300
800-2500
900 -2800
s
14
16
18
20
20
25
28
D H17
22
26
32
38
45
50
60
В
65
80
100
120
150
170
190
Масса плиты, кг
0,42
0,74
1,30
2,10
3,28
5,29
7,31
* Размер L в указанных пределах выбирать из ряда: 300; 400; 500; 600; 710; 800; 900; 1000; 1120; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240; 2300; 2500; 2650; 2800.
Методика расчета фундаментных болтов.
1. Фундаментные болты рассчитывают на растяжение с учетом предварительной затяжки, характеризуемой коэффициентом 1,35, по уравнению
1,35 Р = πd12/4 · σp.
2. Внутренний диаметр резьбы болта d1 определяют по формуле
где Р - полная сила, растягивающая болт, Н; [σр] - допускаемое напряжение на растяжение материала болта, МПа.
Глубину закладки болта в бетон принимают равной 15-20 диаметрам болта, что обусловливает равнопрочность его при работе на разрыв и на выдергивание из бетона.
