Оформить заказ2. Фаски, галтели и радиусы закруглений

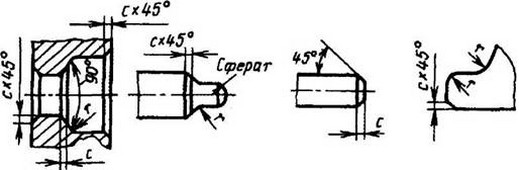

11. Радиусы закруглений и фаски (по ГОСТ 10948-64)
Размеры, мм
1-й ряд | 2-й ряд | 1-й ряд | 2-й ряд | 1-й ряд | 2-й ряд |
0,10 | 0,10 | 1,6 | 1,6 | 25 | 25 |
- | 0,12 | - | 2,0 | - | 32 |
0,16 | 0,16 | 2,5 | 2,5 | 40 | 40 |
- | 0,20 | - | 3,0 | - | 50 |
0,25 | 0,25 | 4,0 | 4,0 | 63 | 63 |
- | 0,30 | - | 5,0 | - | 80 |
0,40 | 0,40 | 6,0 | 6,0 | 100 | 100 |
- | 0,50 | 8,0 | 125 | ||
0,60 | 0,60 | 10 | 10 | 160 | 160 |
- | 0,80 | - | 12 | - | 200 |
1,0 | 1,0 | 16 | 16 | 250 | 250 |
- | 1,2 | - | 20 |
Размеры радиусов и фасок распространяются на детали, изготовляемые из металла и пластмасс, но не распространяются на размеры радиусов, закруглений (сгиба) гнутых деталей, фасок на резьбах, радиусов проточек для выхода резьбообрабатывающего инструмента, фасок и радиусов закруглений шарико- и роликоподшипников и на их сопряжения с валами и корпусами, на технологические межоперационные радиусы.
При выборе размеров радиусов и фасок 1-й ряд следует предпочитать второму.
Допускается вместо размера 63 применять размер 60.
В обоснованных случаях допускается применять фаски с углами, отличными от 45°.
12. Входные фаски деталей с неподвижными посадками
Размеры, мм
Фаски делать только с одной стороны деталей. При H≥ D допускается увеличение фасок до ближайшего (большего) размера.
D | Фаска | Размеры фаски при посадках | |||
Н7/u7; H7/s6; Н7/p6; Н7/r6; Н7/n6; Н7/m6 | Н8/s7 | Н8/u8 | Н8/х8; Н8/z8 | ||
До 50 | а | 0,5 | 1 | 1,5 | 2 |
А | 1 | 1,5 | 2 | 2,5 | |
50 - 100 | а | 1 | 2 | 2 | 3 |
А | 1,5 | 2,5 | 2,5 | 3,5 | |
100 - 200 | а | 2 | 3 | 4 | 5 |
А | 2,5 | 3,5 | 4,5 | 6 | |
250 - 500 | а | 3,5 | 4,5 | 7 | 8,5 |
А | 4 | 5,5 | 8 | 10 |
13. Радиусы закруглений сопряженных валов и втулок
Размеры, мм
D | r | r1 |
10- 18 | 0,6 | 1 |
20- 28 | 1,6 | 2 |
30 - 46 | 2,0 | 2,5 |
48 - 68 | 2,5 | 3 |
70 - 100 | 3 | 4 |
105 - 150 | 4 | 5 |
155 - 200 | 5 | 6 |
210 - 250 | 6 | 8 |
14. Галтели вала и корпуса под шарико- и роликоподшипники
Размеры, мм
rном | 0,2 | 0,3 | 0,4 | 0,5 | 1 | 1,5 |
r1 | 0,1 | 0,2 | 0,2 | 0,3 | 0,6 | 1 |
rном | 2 | 2,5 | 3 | 3,5 | 4 | 5 |
1 | 1 | 1,5 | 2 | 2 | 2,5 | 3 |
В таблице приведен наибольший размер галтели.
