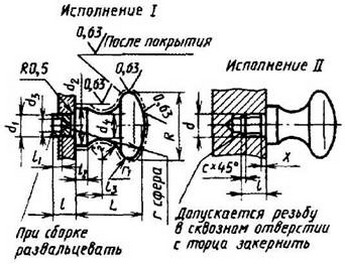

12. Кнопки
Размеры, мм
R = L | d | d1 | d2 | d3 | d4 | l для исполнения | l1 | l2 | l3 | r | r1 | r2 | с | x | Масса, кг | |
I | II | |||||||||||||||
20 | М6 | 6 | 12 | 4 | 8 | 6 | 8 | 3 | 3,6 | 8 | 25 | 2,5 | 5,5 | 1 | 2 | 0.025 |
25 | М8 | 8 | 16 | 5,5 | 10 | 8 | 10 | 3 | 4,5 | 10 | 32 | 3,0 | 7,5 | 1,5 | 2.5 | 0,050 |
32 | М10 | 10 | 20 | 7 | 12 | 10 | 13 | 4 | 5.5 | 13 | 40 | 4.0 | 9,5 | 1.5 | 2.5 | 0,10 |
40 | М12 | 12 | 25 | 9 | 16 | 13 | 16 | 5 | 6,5 | 16 | 50 | 5.0 | 12,0 | 1.5 | 2.5 | 0,20 |
50 | М16 | 16 | 32 | 12 | 20 | 16 | 20 | 6 | 9.0 | 21 | 63 | 6.0 | 15.0 | 2 | 3 | 0,38 |
Материал - сталь 15 или 35.
Отклонения на размеры, не ограниченные допусками, Н14/h14.
Поле допуска резьбы 7Н по ГОСТ 16093-81.
Покрытие M6.H9.X3 6 (обозначение покрытий по ГОСТ 9.306-85)

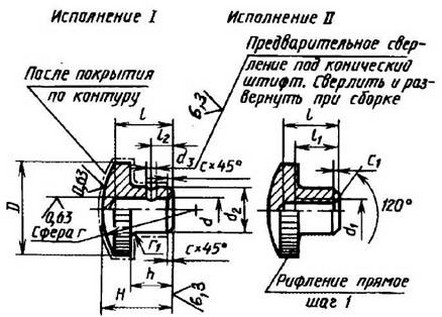

13. Кнопки с рифлением
Размеры, мм
D | d (H9) | H | d1 | d2 | d3 | h | l | l1 | l2 | c | c1 | r | r1 | Штифт конический, ГОСТ 3129-70 | Масса, кг |
12 | 3 | 10 | M3 | 6 | 1,5 | 5 | 7 | 5,5 | 2,5 | 0,5 | 0,5 | 12 | 0,8 | 1,6 × 6 | 0,005 |
16 | 4 | 14 | M4 | 88 | 8 | 9 | 7,5 | 4 | 16 | 1,6 × 8 | 0,0008 | ||||
20 | 5 | IS | M5 | 10 | 1,9 | 10 | 12 | 9,0 | 6 | 0,8 | 0,7 | 20 | 1,0 | 2 × 10 | 0,015 |
25 | t\ | 22 | M6 | 12 | 12 | 16 | 11 | 6 | 25 | 2 × 12 | 0,030 | ||||
32 | 8 | 28 | M8 | 15 | 2,8 | 16 | 20 | 14 | 8 | 1,0 | 1,0 | 32 | 1,5 | 3 × 16 | 0,060 |
40 | 10 | 34 | M10 | 20 | 20 | 25 | 18 | 10 | 40 | 3 × 20 | 0,120 | ||||
50 | 12 | 40 | M12 | 25 | 3,8 | 24 | 30 | 24 | 12 | 1,5 | 1,5 | 50 | 2 | 4 × 25 | 0,280 |
Материал сталь 15 или 35. Допускается использование стали других марок с механическими свойствами не ниже, чем у сталей 15 и 35.
Отклонения на размеры, не ограниченные допусками, - по H14/h14.
Покрытие М6.Н9.Х3.6 (обозначение покрытия - но ГОСТ 9.306-85).
Резьба метрическая по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

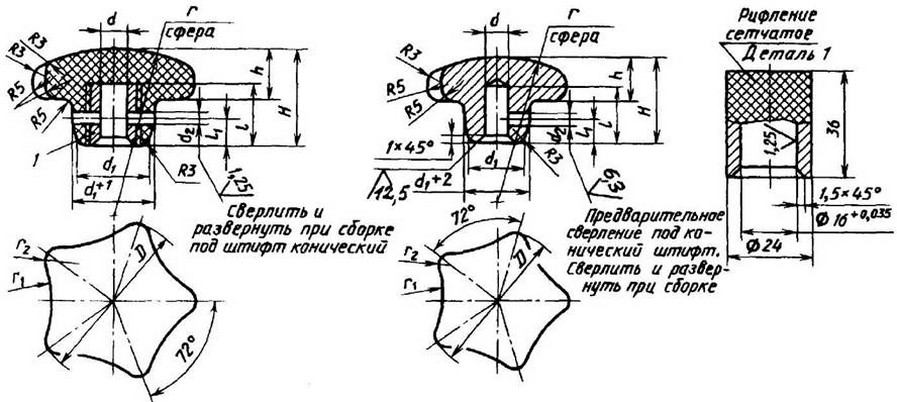

14. Кнопки поворотные
Размеры, мм
Общие размеры | Пластмассовая кнопка | Чугунная кнопка | |||||||||||||||
D | d (Н9) | H | h | r | r1 | r2 | d1 | d2 под штифт конический, ГОСТ 3129-70 | l | l1 | Масса, кг | d1 | d2 | l | l1 | Штифт конический, ГОСТ 3129-70 | Масса, кг |
50 | 10 | 30 | 15 | 50 | 25 | 5 | 32 | 4 × 32 | 22 | 8 | 0,087 | 20 | 2,8 | 20 | 8 | 3 × 20 | 0,15 |
65 | 12 | 40 | 18 | 70 | 32 | 5 | 32 | 4 × 32 | 26 | 12 | 0,123 | 25 | 2,8 | 28 | 10 | 3 × 25 | 0,34 |
80 | 16 | 50 | 22 | 90 | 40 | 6 | 36 | 4 × 36 | 36 | 16 | 0,165 | 30 | 3,8 | 40 | 16 | 4 × 30 | 0,62 |
Материал кнопок: пластмасса - прессовочный материал черного или красного цвета, чугун СЧ20; материал втулки - сталь Ст3 или сталь Ст5.
Отклонения на размеры, не ограниченные допусками, - по Н14/h14.
Наружные поверхности чугунных кнопок загрунтовать. Загрунтованные поверхности красить под цвет изделия.
Покрытие втулки - Хим. Окс. прм (по ГОСТ 9.306-85).
В обозначения кнопок вводится обозначение их цвета: черный - П; красный - ПК; белый - ПБ.
Пример обозначения кнопки пластмассовой белого цвета D = 65мм:
Кнопка ПБ 65 МП 12-64.
Пример обозначения кнопки чугунной D = 65мм:
Кнопка 65 МН 12-64.
Пример обозначения втулки:
Втулка 80/1 МН 12-64.
