Оформить заказСтандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.
Допуски трубной цилиндрической резьбы
Допуски среднего диаметра резьбы устанавливают двух классов точности – А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d1 и D не устанавливаются.

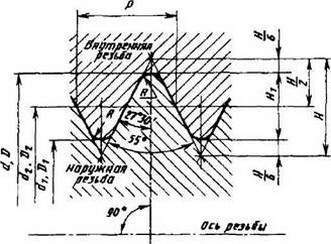

95. Размеры трубной цилиндрической резьбы
Н - высота исходного треугольника;
Н1 - рабочая высота профиля;
R - радиус закругления вершины и впадины резьбы.
H =0,960491P;
H1 = 0,640327P;
Н/6 = 0,160082P;
R = 0,137329P
Размеры, мм
Обозначение резьбы | Число шагов на z на длине 25,4, мм | Шаг Р | Диаметр резьбы | Рабочая высота профиля H1 | Радиус закругления R | Н | H/6 | ||||
Наружный d = D | Средний d2 = D2 | Внутренний d1 = D1 | |||||||||
1-йряд | 2-йряд | ||||||||||
1/16" | - | 28 | 0,907 | 1,123 | 7,142 | 6,561 | 0,580777 | 0,124557 | 0,871165 | 0,145194 | |
1/8" | 9,728 | 9,147 | 8,566 | ||||||||
1/4" | - | 19 | 1,337 | 13,157 | 12,301 | 11,445 | 0,856117 | 0,183603 | 1,284176 | 0,214029 | |
3/8" | 16,662 | 15,806 | 14,950 | ||||||||
1/2" | - | 14 | 1,814 | 20,955 | 19,793 | 18,631 | 1,161553 | 0,249115 | 1,742331 | 0,290389 | |
- | 5/8" | 22,911 | 21,749 | 20,587 | |||||||
3/4" | - | 26,441 | 25,279 | 24,117 | |||||||
- | 7/8 " | 30,201 | 29,039 | 27,877 | |||||||
1" | - | 11 | 2,309 | 33,249 | 31,770 | 30,291 | 1,478515 | 0,317093 | 2,217774 | 0,36962$ | |
- | 1 1/8" | 37,897 | 36,418 | 34,939 | |||||||
1 1/4" | - | 41,910 | 40,431 | 38,952 | |||||||
1 3/8" | 44,323 | 42,844 | 41,365 | ||||||||
1 1/2" | - | 47,803 | 46,324 | 44,845 | |||||||
1 3/4" | 53,746 | 52,267 | 50,788 | ||||||||
2" | - | 59,614 | 58,135 | 56,656 | |||||||
- | 2 1/4" | 65,710 | 64,231 | 62,752 | |||||||
2 1/2" | - | 11 | 2,309 | 75,184 | 73,705 | 72,226 | 1,478515 | 0.317093 | 2,217774 | 0,369629 | |
- | 2 3/4" | 81,534 | 80,055 | 78,576 | |||||||
3" | - | 87,884 | 86,405 | 84,926 | |||||||
- | 3 1/4" | 93,980 | 92,501 | 91,022 | |||||||
3 1/2" | - | 100,330 | 98,851 | 97.372 | |||||||
- | 3 3/4 " | 106,680 | 105,201 | 103,722 | |||||||
4" | - | 133,030 | 111,551 | 110.072 | |||||||
- | 4 1/2" | 125,730 | 124,251 | 122,772 | |||||||
5" | - | 138,430 | 136,951 | 135,472 | |||||||
- | 5 1/2" | 151Д30 | 149,651 | 148,172 | |||||||
6" | - | 163,830 | 162,351 | 160,872 |
При выборе размеров резьб 1-й ряд следует предпочитать 2-му.
Отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном к оси резьбы.
Допуски среднего диаметра внутренней резьбы, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211—81, должны соответствовать классу точности А. При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211—81. Положения полей допусков резьбы приведены на рис. 7.
Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в таблице, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.
В условное обозначение трубной цилиндрической резьбы должны входить:
буква G, обозначение размера резьбы и класс точности среднего диаметра.
Рис. 7. Положения полей допусков трубной цилиндрической резьбы:
es и ES- верхние отклонения диаметров соответственно наружной и внутренней резьбы;
ei и EI - нижние отклонения диаметров наружной и внутренней резьбы;
Td, Td2, TD1, TD2 - допуски диаметров d, d2, D1, D2
96. Длины свинчивания (по ГОСТ 6357-81)
Длины свинчивания подразделяют на две группы: нормальные N и длинные L
Размеры, мм
Обозначение размера резьбы | Шаг Р | Длина свинчивания | Обозначение размера резьбы | Шаг Р | Длина свинчивания | |||
N | L | N | L | |||||
1/16"1/8" | 0,907 | Св. 40 до 12 | Св. 12 | 2"2 1/4"2 1/2"2 3/4"3" | 2,309 | Св. 12 до 36 | Св. 36 | |
1/4 "3/8" | 1,337 | Св. 5 до 16 | Св. 16 | |||||
1/2"5/8"3/4"7/8" | 1,814 | Св. 7 до 22 | Св. 22 | |||||
3 1/4"3 1/2"3 3/4"4"4 1/2"5"5 1/2"6" | 2,309 | Св. 13 до 40 | Св. 40 | |||||
1"11/8"1 1/4"1 3/8" | 2,309 | Св. 10 до 30 | Св. 30 | |||||
1 1/2 "1 3/4 " | 2,309 | Св. 12 до 36 | Св. 36 |
Числовые значения длин свинчивания установлены эмпирически.
97. Предельные отклонения диаметров наружной и внутренней резьбы (по ГОСТ 6357-81)
Обозначение размера резьбы | ШагР,мм | Наружная резьба | Внутренняярезьба | |||||||||||
Диаметры резьбы | ||||||||||||||
d | d2 | d1 | D | D2 | D1 | |||||||||
Предельные отклонения, мкм | ||||||||||||||
e s | ei | es | ei | es | EI | ES | EI | ES | EI | |||||
Класс A | Класс В | Класс A | Класс В | |||||||||||
1/16" | 0.907 | 0 | -214 | 0 | -107 | -214 | 0 | 0 | + 107 | +214 | 0 | +282 | 0 | |
1/8" | 0 | -214 | 0 | -107 | -214 | 0 | 0 | + 107 | +214 | 0 | +282 | 0 | ||
1/4" | 1.337 | 0 | -250 | 0 | -125 | -250 | 0 | 0 | + 125 | +250 | 0 | +445 | 0 | |
3/8" | 0 | -250 | 0 | -125 | -250 | 0 | 0 | + 125 | +250 | 0 | +445 | 0 | ||
1/2ч | 1.814 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | + 142 | +284 | 0 | +541 | 0 | |
5/8" | 0 | -284 | 0 | -L42 | -284 | 0 | 0 | + 142 | +284 | 0 | +541 | 0 | ||
3/4" | 0 | -284 | 0 | -142 | -284 | 0 | 0 | + 142 | +284 | 0 | +541 | 0 | ||
7/8- | 0 | -284 | 0 | -142 | 284 | 0 | 0 | + 142 | +284 | 0 | +541 | 0 | ||
1" | 2,309 | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | |
1 1/8" | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
1 1/4 " | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
1 3/8 " | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
1 1/2 " | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
1 3/4 " | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
2" | 0 | -360 | 0 | -180 | -360 | 0 | 0 | + 180 | +360 | 0 | +640 | 0 | ||
2 1/4" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
2 1/2" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
2 3/4 " | 2,309 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
3 1/4" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
31/2" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
3 3/4" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
4" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
4 1/2" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
5" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
5 1/2" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | ||
6" | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 |
Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.
Условное обозначение для левой резьбы дополняется буквами LH.
Примеры условного обозначения резьбы:
класса точности A: G 11/2-А
левой резьбы класса точности В: G 11/2LH-B.
Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.
Пример. G 11/2LH-B-40.
Длина свинчивания
Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе - обозначение класса точности наружной резьбы.
Пример:
G 11/2-А/А;
G 11/2LH-A/B.
Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:
Пример:
G/R 11/2 - A или G/R 1 1/2 - А.
