Оформить заказ100. Профили и размеры резьбы
Размеры, мм

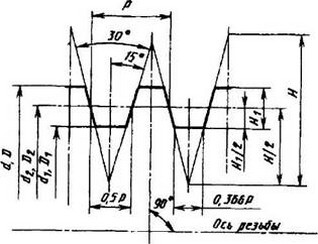

Основной профиль наружной и внутренней резьбы
d - наружный диаметр резьбы (винта); D - наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр наружной резьбы; D2 - средний диаметр внутренней резьбы; d1 - внутренний диаметр наружной резьбы; D1 - внутренний диаметр внутренней резьбы; Р - шаг резьбы; Н - высота исходного треугольника; Н1 - рабочая высота профиля.
Пример условного обозначения трапецеидальной однозаходной резьбы номинальным диаметром 20мм, шагом 4мм и полем допуска среднего диаметра 7е:
Тr20 × 4 - 7е.
Шаг Р | H = 1,866P | Н/2 = 0,933P | H1 = 0,5Р | 0,366Р | Шаг Р | H = 1,866P | Н/2 = 0,933P | H1 = 0,5Р | 0,366Р |
1,5 | 2,799 | 1,400 | 0,75 | 0,549 | 16 | 29,856 | 14,928 | 8 | 5,856 |
2 | 3732 | 1,866 | 1 | 0,732 | 18 | 33,588 | 16,794 | 9 | 6,588 |
3 | 5,598 | 2,799 | 1,5 | 1,098 | 20 | 37,320 | 18,660 | 10 | 7,320 |
4 | 7,464 | 3,732 | 2 | 1,464 | 22 | 41,052 | 20,526 | 11 | 8,052 |
5 | 9,330 | 4,665 | 2,5 | 1,830 | 24 | 44,784 | 22,392 | 12 | 8,784 |
6 | 11,196 | 5,598 | 3 | 2,196 | 28 | 52,248 | 26,124 | 14 | 10,248 |
7 | 13,062 | 6,531 | 3,5 | 2,562 | 32 | 59,712 | 29,856 | 16 | 11,712 |
8 | 14,928 | 7,464 | 4 | 2.928 | 36 | 67,176 | 33,588 | 18 | 13,176 |
9 | 16,794 | 8,397 | 4,5 | 3,294 | 40 | 74,640 | 37,320 | 20 | 14,640 |
10 | 18,660 | 9,330 | 5 | 3,660 | 44 | 82,104 | 41,052 | 22 | 16,104 |
12 | 22,392 | 11,196 | 6 | 4,392 | 48 | 89,568 | 44,784 | 24 | 17,568 |
14 | 26,124 | 13,062 | 7 | 5,124 |

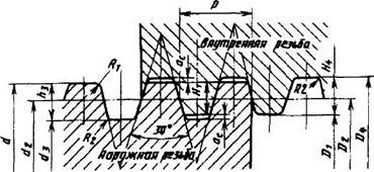

Номинальные профили наружной и внутренней резьбы
h3 - высота профиля наружной резьбы; H4 - высота профиля внутренней резьбы; d3 - внутренний диаметр наружной резьбы; D4 - наружный диаметр внутренней резьбы; R1 - радиус скрутления по вершине наружной резьбы; R2 - радиус скругления во впадине наружной и внутренней резьбы; ас - зазор по вершине резьбы
Шаг Р | ас | h3= H4 = 0,5Р+ ac | R1max= 0,5aс | R2max = aс | Шаг Р | ас | h3= H4 = 0,5Р+ ac | R1max= 0,5aс | R2max = aс |
1,5 | 0,15 | 0,9 | 0,075 | 0,15 | |||||
2 | 0,25 | 1,25 | 0Д25 | 0,25 | 16 | 1 | 9 | 0,5 | 1 |
3 | 0,25 | 1,75 | 0,125 | 0,25 | 18 | 1 | 10 | 0,5 | 1 |
4 | 0,25 | 2,25 | 0,125 | 0,25 | 20 | 1 | 11 | 0,5 | 1 |
5 | 0,25 | 2,75 | 0,125 | 0,25 | |||||
6 | 0,5 | 3,5 | 0,25 | 0,5 | 22 | 1 | 12 | 0,5 | 1 |
7 | 0,5 | 4 | 0,25 | 0,5 | 24 | 1 | 13 | 0,5 | 1 |
3 | 0,5 | 4,5 | 0,25 | 0,5 | 28 | 1 | 15 | 0,5 | 1 |
9 | 0,5 | 5 | 0,25 | 0,5 | |||||
10 | 0,5 | 5,5 | 0,25 | 0,5 | 32 | 1 | 17 | 0,5 | 1 |
12 | 0,5 | 6,5 | 0,25 | 0,5 | 36 | 1 | 19 | 0,5 | 1 |
14 | 1 | 8 | 0,5 | 1 | 40 | 1 | 21 | 0,5 | 1 |
Диаметры и шаги трапецеидальной резьбы по ГОСТ 24737-81
Номинальный диаметр d | 14 | 16; 18; 20 | 22; 24; 26; 28 | 30; 32; 34; 36 | 38; 40; 42 | 44 |
Шаг Р | 2;3 | 2; 4 | 2; 3;5; 8 | 3; 6; 10 | 3; 6; 7; 10 | 3; 7; 8; 12 |
Номинальный диаметр d | 46;48; 50;52 | 55; 60 | 65; 70; 75; 80 | 85; 90;95 | 100; 110 | |
Шаг Р | 3; 8; 10 | 3; 8; 9; 12; 14 | 4; 10; 16 | 4; 5; 12; 18; 20 | 4; 5; 12; 20 |
ГОСТ предусматривает также диаметры резьбы до 640 и шаги до 24мм.
