Оформить заказСтандарт распространяется на основные шиповые соединения деталей из древесины и устанавливает их типы и размеры.
Типы основных соединений деталей из древесины (табл. 111 - 114) имеют следующие условные обозначения:
УК - угловое концевое; УЯ - угловое ящичное; УС - угловое серединное; К - по кромке; Ду - по длине на "ус".
Примечания к табл. 111 и 112.
1. Угловые соединения (концевые и серединные) допускается выполнять с фасками и фальцами, размеры которых соответствуют стандартизованному дереворежущему инструменту.
2. Допускается подсечка заплечников под углом 45°.
3. Дно паза может быть плоским или другой формы в зависимости от формы присоединяемой детали.
111. Типы и размеры угловых концевых соединений деталей из древесины
На шип открытый сквозной: одинарный | УК-1
S1 = 0,4S0; S2 = 0,5(S0 – S1) |

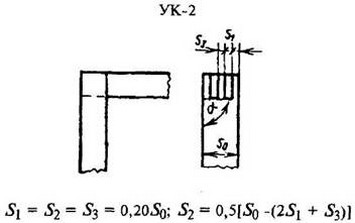

На шип открытый сквозной: двойной |
|
Тройной |
|
На шип с полупотемком: несквозной |
|

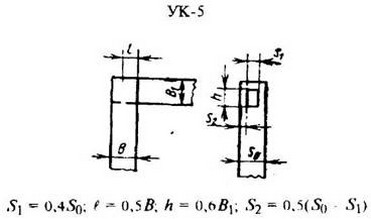

сквозной |
|
На шип с потемком: несквозной |
|
Сквозной |
|

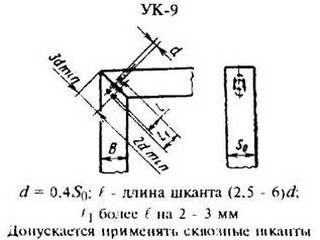

На шипы круглые вставные (шканты): несквозные и сквозные |
|
На ус со вставными круглыми шипами (шкантами): несквозные |
|

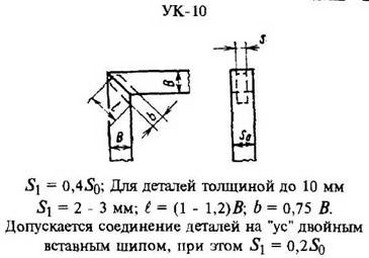

На ус со вставным плоским шипом: несквозной |
|

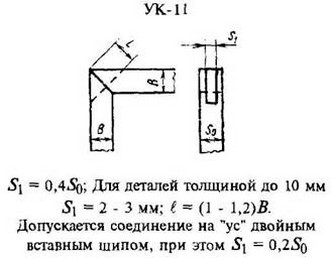

сквозной |
|

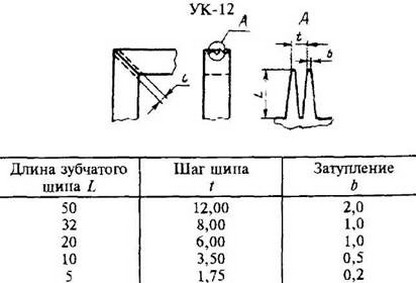

Зубчатое |
|
Примечания:
1. Расчетные толщины шипов и диаметров шкантов соединений типов УК округляют до ближайшего размера: 4; 6; 8; 10; 12; 14; 16; 20 и 25мм.
2. В соединениях типов УК-1 - УК-7 значение величины S2 установлены для симметричного расположения шипов. При несимметричном расположении шипов величину S2 устанавливают в зависимости от назначения и конструкции изделия.
При различных толщинах соединяемых деталей S1 назначают в зависимости от толщины с шипом.
3. В соединениях типов УК-1 - УК-3 и УК-7 допускается дополнительное крепление соединения нагелем на клею, а угол а принимают в зависимости от конструкции изделия.
112. Типы и размеры угловых серединных соединений деталей из древесины
Типы соединений | Условные обозначения, схемы и размеры соединений |
На шип одинарный: несквозной |
|
несквозной в паз |
|

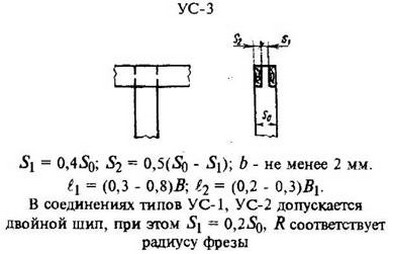

Сквозной |
|
На шип двойной: сквозной |
|

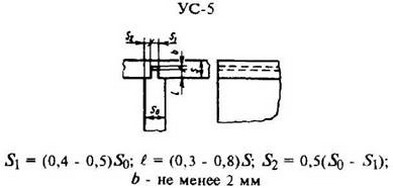

В паз и гребень несквозной |
|

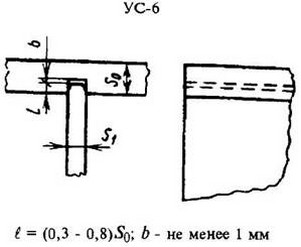

В паз несквозной |
|

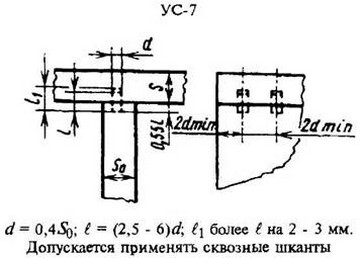

На шипы круглые вставные (шканты) несквозные |
|

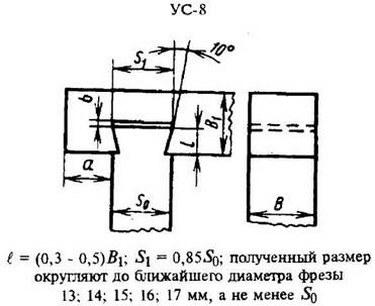

На шип "ласточкин хвост" несквозной |
|
Примечания:
1. Расчетные толщины шипов и диаметры шкантов соединений типов УС округляют до ближайшего размера 4; 6; 8; 10; 12; 14; 16; 20 и 25мм, а угол а устанавливают в зависимости от конструкции изделия.
2. В соединениях типов УС-1 - УС-4 значение величины S2 установлены для симметричного расположения шипов. При несимметричном расположении шипов величину S2 устанавливают в зависимости от назначения и конструкции изделия.
113. Типы и размеры угловых ящичных соединений (УЯ) деталей из древесины
Типы соединений | Условные обозначения, схемы и размеры соединений |

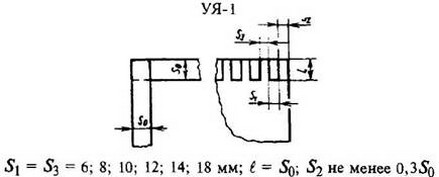

На шип прямой открытый |
|

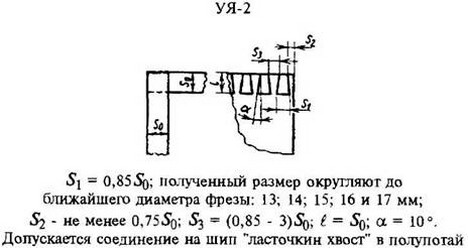

На шип "ласточкин хвост" открытый |
|

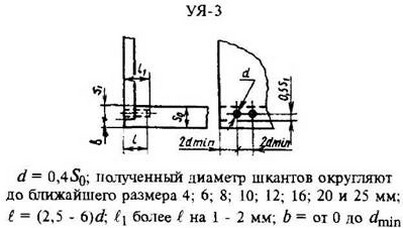

На шип круглый вставной (шкант) открытый |
|
114. Типы и размеры соединений по кромке (К) деталей из древесины
Типы соединений | Условные обозначения, схемы и размеры соединений | ||||||||||||||||||||||||||||||||||||||||

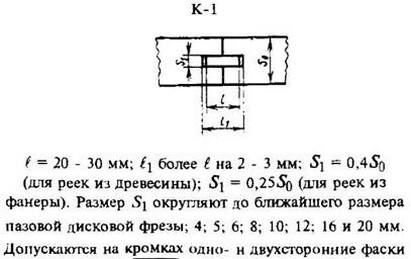

На рейку |
| ||||||||||||||||||||||||||||||||||||||||
В четверть | К-2
h = S0/2 - 0,5мм. Допускаются на кромках одно- и двухсторонние фаски мм
Допускается в соединении деталей платформ грузовых автомобилей и прицепов при S0 свыше 30мм глубина четверти b = 8мм | ||||||||||||||||||||||||||||||||||||||||
В паз и гребень прямоугольный | К-3
r = от 1 до 2мм; l1 более l на 1 - 2мм мм
Допускается на кромках одно- и двухсторонние фаски. Для тары, включая специальную, допускается при S0 = 22мм, S1 = 6мм, l = 6мм. Допускается формирование соединения 6eз заоваливания радиусом r углов гребня и паза | ||||||||||||||||||||||||||||||||||||||||
В паз и гребень: прямоугольный | К-4
| ||||||||||||||||||||||||||||||||||||||||
трапецеидальный | К-5
Допускается на кромках одно- и двухсторонние фаски. В соединении деталей платформ грузовых автомобилей и прицепов при S0 свыше 30мм допускается l = 7мм. Допускается формирование соединения без заоваливания радиусом r углов гребня и паза | ||||||||||||||||||||||||||||||||||||||||
На гладкую фугу | K-6
| ||||||||||||||||||||||||||||||||||||||||
В паз и гребень прямоугольный | K-7
|
Соединение деталей по длине на зубчатый шил должно соответствовать требованиям ГОСТ 19414-90.
Соединение деталей по длине на "ус" (Ду) должно соответствовать требованиям, указанным на рис. 8.
где L = 8S0
Рис. 8
В деталях, требующих повышенной прочности, длину усового соединения L устанавливают (10 - 12)S0.
Точность изготовления элементов и методы испытания соединений указаны в рекомендуемом приложении.
Величина отклонений от номинальных размеров шиповых соединений деталей из древесины устанавливается в нормативно-технической документации на конкретные изделия и должна соответствовать требованиям ГОСТ 6449.1-82 и ГОСТ 6449.3-82.
