Оформить заказ3. Маховички

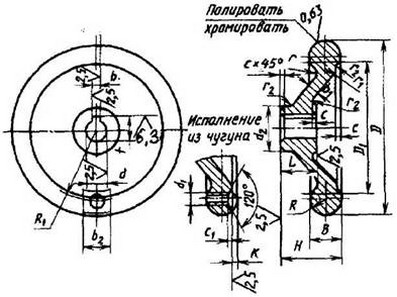

15. Маховички без спиц
Размеры, мм
D | В | d (Н7) | d1 | d2 | D1 | b (D10) | b1 | b2 | t (Н12) | L | Н | ||
65 | 12 | 8 | М5 | 16 | 50 | 3 | 5 | 10 | 9,1 | 14 | 25 | ||
80 | 15 | 10 | М5 | 20 | 62 | 3 | 6 | 10 | 11.1 | 16 | 28 | ||
100 | 18 | 12 | М6 | 24 | 78 | 4 | 7 | 12 | 13,6 | 18 | 32 | ||
D | K | с | r | r1 | r2 | R | R1 | с | c1 | Масса чугунного маховичка, кг | |||
65 | 2,5 | 1,5 | 4 | 8 | 1,5 | 6,0 | 26 | 0,5 | 0,5 | 0,210 | |||
80 | 2,5 | 2,0 | 5 | 11 | 2,0 | 7,5 | 32 | 0.5 | 0,5 | 0,400 | |||
100 | 33,0 | 2.0 | 6 | 15 | 2,0 | 9.0 | 41 | 1,0 | 0,5 | 0,870 |
Материал - чугун СЧ15; сплавы алюминиевые литейные.
Ручки к маховичкам - по нормали МН 4-64.
Наружные нехромированные поверхности металлических маховичков загрунтовать.
Загрунтованные поверхности окрашивают при монтаже под цвет изделия.
Отклонения свободных размеров - по- H14/h14.
Резьба метрическая - по ГОСТ 24705-81, Поле допуска 7Н - по ГОСТ 16093-81.

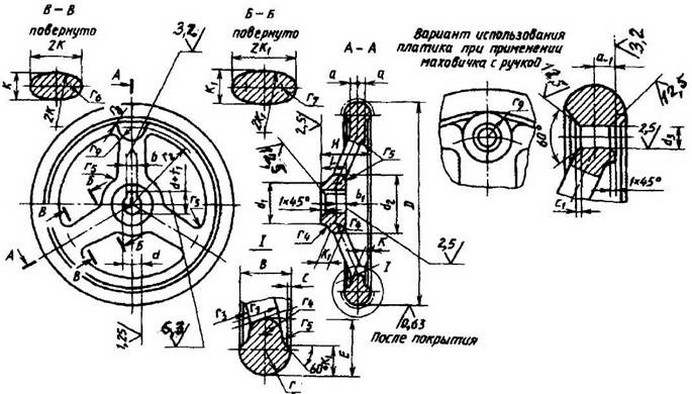

16. Маховички со спицами (по нормали машиностроения МН 8-64)
Размеры, мм
D | d (Н7) | d1 | Н | L | В | b (H9) | d+t1 (Н12) | b1 | В | r | r1 | r2 | r3 | r4 | r5 |
125 | 14 | 28 | 36 | 18 | 18 | 4 | 15,6 | 8 | 20 | 9 | 18 | 45 | 12 | 5,5 | 6 |
100 | 16 | 32 | 40 | 20 | 20 | 5 | 17,9 | 9 | 22 | 10 | 22 | 60 | 16 | 6 | 7 |
200 | 20 | 36 | 45 | 24 | 22 | 6 | 23,3 | 10 | 25 | 11 | 26 | 80 | 20 | 7 | 8 |
250 | 25 | 45 | 50 | 28 | 25 | 8 | 27,6 | 11 | 28 | 12,5 | - | 102 | 24 | 8 | 9 |
320 | 30 | 55 | 55 | 34 | 28 | 8 | 32,6 | 13 | 32 | 14 | - | 135 | 28 | 9 | 10 |
Продолжение табл. 16
D | d2 | Отверстие d3 | r6 | r7 | r8 | r9 | К | K1 | а | с | c1 | Количество спиц | Масса1, кг | |
гладкое (Н9) | резьбовое | |||||||||||||
125 | 40 | 8 | М8 | 3,4 | 4 | 6 | 8 | 9 | 11 | 7 | 0,8 | 1,5 | 3 | 0,8 |
160 | 45 | 10 | М10 | 3,7 | 4,5 | 8 | 10 | 10 | 12 | 8 | 1,0 | 2,0 | 3 | 1,3 |
200 | 50 | 10 | М10 | 4,1 | 5,3 | 8 | 10 | 11 | 14 | 9 | 1,0 | 2,0 | 3 | 1,8 |
250 | 60 | 11 | М12 | 4,5 | 6 | 11 | 12 | 12 | 16 | 10 | 1,5 | 2,5 | 3 | 2,8 |
320 | 72 | 11 | М12 | 5,3 | 6,8 | 11 | 12 | 14 | 18 | 11 | 1,5 | 2,5 | 5 | 6,3 |
Для чугунных маховичков.
Нормаль МН 8-64 предусматривает металлические маховички D = 400 и 500мм, а также пластмассовые D = 125 ... 320мм. Материал - чугун СЧ15, сплавы алюминиевые литейные.
Отклонения на размеры, не ограниченные допусками, - по h14, H14, ± t2/2.
Пример обозначения маховичка чугунного D = 250мм:
Маховичок 250 МН 8-64;
то же, алюминиевого:
Маховичок АЛ250 МН 8-64.
В случае необходимости применения металлических маховичков с ручкой используется платик r9.
Допускается изготовление металлических маховичков с резьбовым отверстием под ручку; при этом в обозначении взамен d3 указывают диаметр резьбы, например:
Маховичок 250 × M12 МН 8-64.
Допускаемое радиальное и торцовое биение на металлическом ободе 0,25мм. Наружные нехромированные поверхности металлических маховичков загрунтовывают. Загрунтованные поверхности красят при монтаже под цвет изделия.

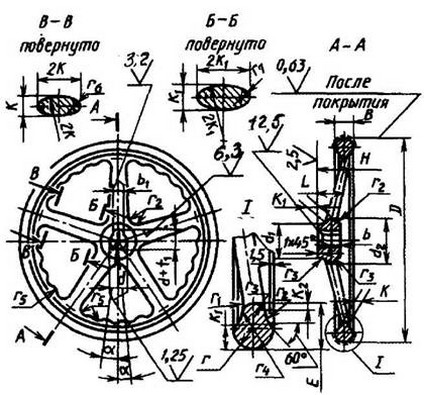

17. Маховички со спицами и с выемкой на ободе (по нормали машиностроения МН 9-64)
D | d (H7) | d1 | d2 | H | L | В | d+t1 (H12) | b | b1 (Н9) | E | r | ||||||||||
250 | 25 | 45 | 60 | 50 | 28 | 25 | 27,6 | 11 | 8 | 28 | 12,5 | ||||||||||
320 | 30 | 55 | 72 | 55 | 34 | 28 | 32,6 | 13 | 8 | 32 | 14 | ||||||||||
D | r1 | r2 | r3 | r4 | r5 | r6 | r7 | K | K1 | К2 | a | Число спиц | Масса чугунного маховичка, кг | ||||||||
250 | 24 | 4 | 8 | 10 | 12 | 4,5 | 5,5 | 12 | 16 | 5 | 9° | 5 | 2,5 | ||||||||
320 | 28 | 5 | 9 | 11,5 | 13 | 4 | 6 | 14 | 18 | 6 | 7°31' | 5 | 6,0 |
МН 9-64 предусматривает также маховички металлические D = 400 и 500мм и пластмассовые D = 250 и 320мм.
Материал - чугун СЧ15, сплавы алюминиевые литейные.
Отклонения на размеры, не ограниченные допусками: h14, H14, ± t2/2.
Допускается радиальное и торцовое биение на металлическом ободе 0,25мм. Наружные нехромированные поверхности металлических маховичков загрунтовывают. Загрунтованные поверхности красят при монтаже под цвет изделия.
Пример обозначения маховичка чугунного D = 250мм:
Маховичок 250 МН 9-64;
то же, алюминиевого:
Маховичок АЛ250 МН 9-64.
