Оформить заказ16. Винты классов точности А и В
Винты с цилиндрической головкой (ГОСТ 1491-80), с полукруглой головкой (ГОСТ 17473-80), с полупотайной головкой (ГОСТ 17474-80), с потайной головкой (ГОСТ 17475-80).
Размеры, мм
ГОСТ 1491-80
ГОСТ 17474-80 Исполнение 1
d = 1 ... 20мм; d1 = d
ГОСТ 17473-80 Исполнение 1
ГОСТ 17475-80 Исполнение 1
d = 1 ... 20мм; d1= d
Резьба d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | |
Шаг резьбы | крупный | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 |
мелкий | - | - | - | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | |
D, D1 | 3,8 | 4,5 | 5,5 | 7,0 | 8,5 | 10 | 13 | 16 | 18 | 24 | |
D2 | 3,8 | 4,7 | 5,6 | 7,4 | 9,2 | 11,0 | 14,5 | 18,0 | 21,5 | 28,5 | |
K | 1,3 | 1,6 | 2,0 | 2,6 | 3,3 | 3,9 | 5,0 | 6,0 | 7,0 | 9,0 | |
k1 | 1,4 | 1,7 | 2,1 | 2.8 | 3,5 | 4,2 | 5,6 | 7,0 | 8,0 | 11 | |
k2, не более | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3.0 | 4,0 | 5,0 | 6,0 | 8.0 | |
f | 0,5 | 0.6 | 0,75 | 1,0 | 1.25 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | |
R | 2.0 | 2.4 | 2,9 | 3,6 | 4,4 | 5,1 | 6.6 | 8,1 | 9,1 | 12,1 | |
R1 | 4,2 | 5.4 | 6.0 | 8,0 | 9.4 | 12 | 15 | 19 | 22.5 | 30 | |
t | не менее | 0,6 | 0,7 | 0.9 | 1,2 | 1,5 | 1,8 | 2,3 | 2,7 | 3.2 | 4.0 |
не более | 0,85 | 1,0 | 1,3 | 1.6 | 2,0 | 2,3 | 2,8 | 3,2 | 3,8 | 4,6 | |
t1 | не менее | 0,75 | 0,9 | 1,0 | 1,6 | 2,1 | 2,3 | 3,26 | 3,76 | 3.96 | 4.76 |
не более | 1.05 | 1,3 | 1.4 | 2.0 | 2,5 | 2,7 | 3,74 | 4,24 | 4,44 | 5.24 | |
t2 | не менее | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,4 | 3,2 | 4,0 | 4,8 | 6,4 |
не более | 1,0 | 1,2 | 1,45 | 1,9 | 2,3 | 2,8 | 3,7 | 4,5 | 5,4 | 7,2 | |
t3 | не менее | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 | 2,4 | 3,2 |
не более | 0,6 | 0,73 | 0,85 | 1,1 | 1,35 | 1,6 | 2,1 | 2,6 | 3,0 | 4,0 | |
n | не менее | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | 2,56 | 3,06 | 4,07 |
не более | 0,70 | 0,8 | 1,0 | 1,2 | 1,51 | 1,91 | 2,31 | 2,81 | 3,31 | 4,37 |
17. Длины винтов по ГОСТ 1491-80, ГОСТ 17473-80, ГОСТ 17475-80
Размеры, мм
l | Длина резьбы b при d (знаком X отмечены винты c резьбой на всей длине стержня), не менее | |||||||||||
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | |
3 | X | X | X | - | - | - | - | - | - | - | - | |
4 | X | - | ||||||||||
5 | X | - | ||||||||||
6 | X | X | ||||||||||
8 | X | X | X | |||||||||
9 | ||||||||||||
10 | ||||||||||||
11 | ||||||||||||
1 2 | X | X | X | X | X | X | X | - | - | |||
14 | 10 | 11 | X | X | X | - | ||||||
16 | 10 | 11 | 12 | X | X | - | - | |||||
20 | 10 | 11 | 12 | 14 | 16 | X | X | |||||
25 | - | 11 | 12 | 14(22) | 16(25) | 18(28) | X | X | X | - | ||
30 | - | 12 | 22 | X | X | X | ||||||
35 | - | - | 22 | 26 | 30 | X | 42(64) | |||||
40 | - | - | 22 | 26 | 30 | X | 46(70) | |||||
45 | - | - | 16 | 22(34) | 26(40) | 30(46) | 38(58) | |||||
50 | 16 | |||||||||||
55 | - | |||||||||||
60 | - | |||||||||||
65 | - | - | ||||||||||
70 | ||||||||||||
75 | ||||||||||||
80 |
В скобках приведена удлиненная длина резьбы, которая является предпочтительной.
18. Длины винтов по ГОСТ 17474-80
Размеры, мм
ГОСТы предусматривают также другие исполнения, нерекомендуемые диаметры и длины, d = 1...1,6мм; d = 20мм; l = 90...120мм, а также "удлиненную" длину резьбы.
Диаметр d1 равен наружному диаметру резьбы или диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.
Пример обозначения винта класса точности А, диаметром резьбы d = 12мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 50мм, класса прочности 5.8, без покрытия:
Винт A.M12-6g × 50.58 ГОСТ 1491-80
То же, с мелким шагом резьбы, класса прочности 10.9, из стали 40Х, с покрытием 01 толщиной 9мкм:
Винт А.М12 × 1,25 - 6g × 50.109.40X.019 ГОСТ 1491-80
Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.
Технические требования - по ГОСТ 1759.0-87.
Предельные отклонения размеров винтов приведены в табл. 19.
19. Предельные отклонения размеров винтов
Размеры | Предельные отклонения для классов точности | |
А | В | |
Диаметр стержня d1 | h13 | h14 |
Диаметр головки: D | h12 | h14 |
D1 | h14 | js15 |
D2 | h14 | |
Высота головки: k | h13 при d < 5 | h14 |
h14 при d > 5 | ||
k1 | js11 | js15 |
Длина винта l | js15 | js17 |

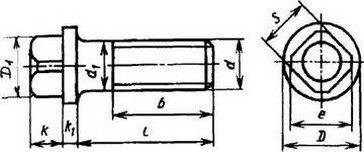

20. Винты установочные с квадратной головкой и буртиком классов точности А и В (по ГОСТ 1488-84)
Размеры, мм
D1= (0,90 ... 0,95)S
Резьба d | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
d1 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
S | 5 | 7 | 8 | 10 | 12 | 17 | 22 |
k | 3,5 | 5,5 | 5,5 | 7 | 8 | 10 | 13 |
e | 6,5 | 9 | 10 | 13 | 16 | 22 | 28 |
D | 7,5 | 11 | 14 | 16 | 20 | 25 | 30 |
k1 | 2 | 2 | 2 | 3 | L 3 | 4 | 5 |
l | b (знак X означает резьбу по всей длине стержня) | ||||||
14 | X | X | - | - | - | - | - |
16 | X | X | X | - | |||
20 | 16 | X | X | X | |||
25 | 16 | X | X | X | |||
30 | 16 | 18 | 22 | X | X | - | |
35 | 26 | 30 | - | ||||
40 | 26 | 30 | X | ||||
45 | 26 | 30 | 38 | ||||
50 | - | 18 | 22 | 26 | 30 | 38 | X |
55 | - | - | 26 | 46 | |||
60 | - | - | 26 | 46 | |||
65 | - | - | - | 46 | |||
70 | - | - | - | 46 |
ГОСТ предусматривает l до 110мм.
Пример обозначения винта класса точности А, диаметром резьбы d= 10мм, с полем допуска 6g, длиной l= 25мм, класса прочности 14Н, без покрытия:
Винт A.M10-6g × 25.14Н ГОСТ 1488-84
То же класса прочности 45Н, из стали 40Х, с покрытием 01 толщиной 6мкм:
Винт A.M10-6g × 25.45Н.40Х.016 ГОСТ 1488-84
Резьба - по ГОСТ 24705-81.
Механические свойства винтов из углеродистых и легированных сталей - по ГОСТ 25556-82, из других материалов - по ГОСТ 1759.0-87.
Допуски размеров, отклонений формы и расположения поверхностей по ГОСТ 1759.1-82. Остальные технические требования - но ГОСТ 1759.0-87.

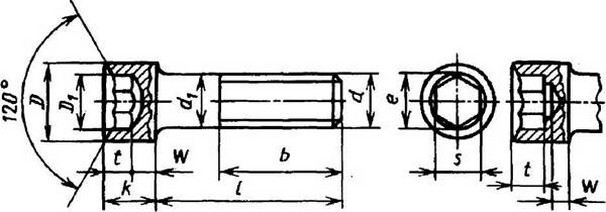

21. Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А (по ГОСТ 11738-84)
Размеры, мм
Вариант исполнения головки
d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
d1 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
D | 5,5 | 7,0 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 45 | 54 |
k | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 |
S (пред. откл. по D11) | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 14 | 17 | 19 | 22 | 27 |
е, не менее | 2,9 | 3,5 | 4,6 | 5,8 | 6,9 | 9,2 | И,5 | 16,2 | 19,6 | 21,9 | 25,4 | 31,2 |
D1 (пред. откл. по js17) | 3,2 | 3,8 | 4,9 | 6,1 | 7,2 | 9,7 | 12,0 | 16,7 | 20,4 | 22,7 | 26,2 | 32,0 |
t, не менее | 1,3 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 15,5 | 19,0 |
W, не менее | 1,15 | 1,4 | 1,9 | 2,3 | 3,0 | 4,0 | 4,8 | 6,8 | 8,6 | 10,4 | 12,9 | 15,3 |
ГОСТ предусматривает также нерекомендуемые диаметры резьб
Пример обозначения винта диаметром резьбы d= 12мм с полем допуска 6g, длиной l = 40мм, класса прочности 8.8, без покрытия:
Винт М12-6g × 40.88 ГОСТ 11738-84
то же класса прочности 10.9, изстали 40Х, с покрытием 01 толщиной 6 мкм:
Винт M12-6g × 40.109.40X.016
ГОСТ 11738-84
Резьба - по ГОСТ 24705-81.
Длины винтов и резьбы приведены по табл. 22.
22. Длины винтов по ГОСТ 11738-
Длина стержня l | Длина резьбы b при d (знаком X отмечены винты с резьбой на всей длине стержня) | ||||||||||
4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | |
6 | X | - | - | - | - | - | - | - | - | - | - |
8 | X | - | - | - | |||||||
10 | X | X | - | - | |||||||
12 | X | X | X | - | |||||||
14 | X | X | X | X | |||||||
16 | X | X | X | X | X | - | - | - | |||
20 | X | X | X | X | X | X | - | - | |||
25 | X | X | X | X | X | X | X | - | |||
30 | 20 | 22 | X | X | X | X | X | X | |||
35 | 20 | 22 | 24 | X | X | X | X | X | - | - | |
40 | 20 | 28 | X | X | X | X | - | - | |||
45 | - | 28 | 32 | X | X | X | X | X | |||
50 | - | 28 | 32 | 36 | X | X | X | X | |||
55 | - | - | - | 28 | 32 | 36 | X | X | X | X | X |
60 | 44 | X | X | X | |||||||
65 | 44 | X | X | X | |||||||
70 | 44 | 52 | X | X | |||||||
75 | - | 28 | 44 | 52 | X | X | X | ||||
80 | 28 | X | X | X | |||||||
90 | - | 60 | X | X | |||||||
100 | - | 60 | 72 | X | |||||||
110 | Допускается изготовлять винты с диаметром гладкой части стержня d1, равным диаметру стержня под накатывание метрической резьбы -по ГОСТ 19256-73. Форма дна шестигранного углубления произвольная. Допуски размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82. | 36 | 44 | 52 | 60 | 72 | X | ||||
120 | 36 | 84 | |||||||||
130 | 36 | 84 | |||||||||
140 | - | 84 | |||||||||
150 | - | 44 | 52 | 60 | 72 | 84 | |||||
160 | - | 44 | |||||||||
170 | - | - | |||||||||
180 | - | - | |||||||||
190 | - | - | |||||||||
200 | - | - |
Технические требования - по ГОСТ 1759.0-87.
Механические свойства винтов должны соответствовать классам прочности 8.8 и 12.9.
Допускается изготовлять винты с механическими свойствами, соответствующими - классам прочности 5.6; 6.8 и 10.9.
23. Винты невыпадающие класса точности В с цилиндрической (ГОСТ 10336-80) в полукруглой (ГОСТ 10341-80) головками
Размеры, мм
ГОСТ 10336-80 Исполнение 1
ГОСТ 10341-80 Исполнение 1
Диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
d1 | 1,6 | 2,0 | 2,8 | 3,5 | 4,0 | 5,5 | 7,0 | 9,0 |
b | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
D | 4,5 | 5,5 | 7,0 | 8,5 | 10,0 | 13,0 | 16,0 | 18,0 |
Отклонение | -0,30 | -0,36 | -0,43 | |||||
k | 1,6 | 2,0 | 2,6 | 3,3 | 3,9 | 5,0 | 6,0 | 7,0 |
Отклонение | -0,25 | -0,30 | -0,36 | |||||
k1 | 1,7 | 2,1 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | 8,0 |
Отклонение | ±0,20 | ±0,24 | ±0,29 | |||||
n | 0,66 -0,80 | 0,86 -1,0 | 1,06 -1,20 | 1,26 -1,51 | 1,66Ч -1,91 | 2,06-2,31 | 2,56 -2,81 | 3,06-3,31 |
t | 0,7-1,0 | 0,9-1,3 | 1,2-1,6 | 1,5-2,0 | 1,8-2,3 | 2,3-2,8 | 2,7-3,2 | 3,2-3,8 |
t1 | 0,9-1,3 | 1,0-1,4 | 1,6-2,0 | 2,1-2,5 | 2,3-2,7 | 3,26-3,74 | 3,76-4,24 | 3,96-4,44 |
с, не более | 0,9 | 1,0 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 | 3,5 |
R, не более | 0,2 | 0,4 | 0,5 | 0,6 | ||||
R1 | 2,4 | 2,9 | 3,6 | 4,4 | 5,1 | 6,6 | 8,1 | 9,1 |
l* | 6 - 18 | 6 - 60 | 8 - 60 | 10 - 80 | 12 - 80 | 22 - 80 | 22- 80 | 28 - 80 |
* Размер l в указанных пределах брать из ряда: 6; 8; 10; 12; (14); 16; (18); 20; (22); 25; (28); 32; (36); 40; (45); 50; (55); 60; (70); 80. Длины винтов, заключенные в скобки, применять не рекомендуется.
ГОСТ 10336-80 предусматривает также исполнения 2 и 3, ГОСТ 10341-80 - исполнение 2.
Пример обозначения винта исполнения 1 диаметром резьбы d = 8мм с полем допуска 6g, длиной l = 25мм, класса прочности 5.8, без покрытия:
Винт M8-6g × 25.58 ГОСТ 10336-80
То же класса прочности 8.8, из стали 35Х, с цинковым покрытием толщиной 9мкм, хроматированным:
Винт M8-6g × 25.88.35Х.019 ГОСТ 10341-80
Резьба - по ГОСТ 24705-81.
Технические требования - по ГОСТ 1759.0-87.

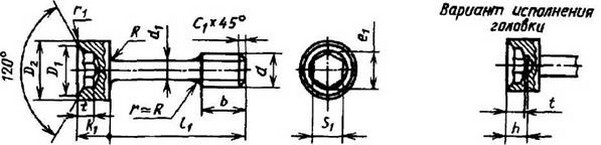

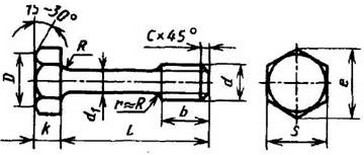

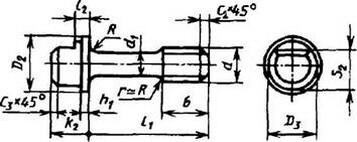

24. Винты невыпадающие с шестигранной головкой (ГОСТ 10338-80), с цилиндрической головкой и шестигранным углублением под ключ (ГОСТ 10342-80), с лыской под ключ (ГОСТ 10343-80) класса точности В
ГОСТ 10338-80
d = 6 ... 20мм, D = (0,90 - 0,95)S
ГОСТ 10342-80
d = 6 ... 16мм
ГОСТ 10343-8
d = 6 ... 16мм
Размеры,мм
Диаметр резьбы d | 6 | 8 | 10 | 12 | 16 | 20*1 |
d1 | 4,0 | 5,5 | 7,0 | 9,0 | 11,0 | 14,0 |
Отклонение | -0,18 | -0,22 | -0,27 | |||
b | 8 | 10 | 12 | 16 | 20 | 25 |
Отклонение | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
l2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | - |
Отклонение | ±0,20 | ±0,24 | - | |||
S | 10 | 13 | 17 | 19 | 24 | 30 |
Отклонение | -0,22 | -0,27 | -0,33 | |||
S1 | 5 | 6 | 8 | 10 | 14 | - |
Отклонение | +0,3 +0,15 | +0,4 +0,19 | +0,05 +0,23 | - | ||
S2 | 4,5 | 6,0 | 7,5 | 9,0 | 12,0 | - |
Отклонение | -0,18 | -0,22 | -0,27 | - | ||
k | 4,0 | 5,5 | 7,0 | 8,0 | 10,0 | 13,0 |
Отклонение | ±0,24 | ±0,29 | ±0,43 | |||
k1 | 6 | 8 | 10 | 12 | 16 | - |
Отклонение | -0,30 | -0,36 | -0,43 | - | ||
k2 | 8 | 10 | 12 | 16 | 20 | - |
Отклонение | ±0,29 | ±0,35 | ±0,42 | - | ||
D1 | 6,1 | 7,2 | 9,7 | 12,0 | 16,7 | |
D2 | 10 | 13 | 16 | 18 | 24 | - |
Отклонение *2 | -0,22 | -0,27 | -0,33 | - | ||
Отклонение *3 | -0,30 | -0,43 | -0,52 | - | ||
D3 | 6 | 8 | 10 | 12 | 16 | - |
Отклонение | -0,18 | -0,22 | -0,27 | - | ||
е, не менее | п,о | 14,4 | 18,9 | 21,1 | 26,8 | 33,6 |
e1 | 5,8 | 6,9 | 9,2 | 11,5 | 16,2 | - |
с, не более | 2,0 . | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
с1, не более | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | - |
c2, не более | 2,0 | 2.5 | 3,0 | 4,0 | 5,0 | - |
с3, не более | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | - |
R, не более | 0,4 | 0,5 | 0,6 | 0,8 | ||
r1 или фаска, не более | 0,5 | 0,8 | 1.0 | 1,0 | - | |
t | 3,4 | 4,4 | 5,5 | 6,5 | 8,5 | - |
h, не более | 3,7 | 4,7 | 6,0 | 7,2 | 9,2 | - |
Высота буртика h1 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | - |
Отклонение | ±0,20 | ±0,24 | - | |||
Допуск соосности головки *4 относительно стержня в диаметральном выражении IT14: | ||||||
поГОСТ10338-80 | 0,72 | 0,86 | 1,04 | |||
поГОСТ10342-80 | 0,72 | 0,86 | 1,04 | - | ||
поГОСТ10343-80 | 0,60 | 0,72 | 0,86 | - | ||
l*5 | 18- 80 | 22-100 | 22 -100 | 28 -100 | 50- 100 | 50 - 100 |
l1*5 | 18- 60 | 22- 80 | 22- 80 | 28- 80 | 50- 80 | - |
*1 По ГОСТ 10338-80.
*2 По ГОСТ 10342-80.
*3 По ГОСТ 10343-80.
*4 По ГОСТ 10342-80 - и шестигранного углубления.
*5 Размеры l и l1 в указанных пределах брать из ряда:
(18); 20; (22); 25; (28); 32; (36); 40; (45); 50; (55); 60; (70); 80; (90); 100. Последние два значения - только по ГОСТ 10338-80; длины винтов, заключенные в скобки, применять не рекомендуется.
Пример обозначения винта диаметром резьбы d = 8мм с полем допуска 6g, длиной l = 25мм, класса прочности 5.8, без покрытия:
Винт M8-6g × 25.58 ГОСТ 10338-80
то же по ГОСТ 10342-63, класса прочности 8.8, из стали 35Х, с цинковым покрытием толщиной 9мкм, хроматированным:
Винт M8-6g × 25.88.35X.019 ГОСТ 10342-80
то же по ГОСТ 10343-80:
Винт M8-6g × 25.88.35X.019 ГОСТ 10343-80
Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег резьбы - по ГОСТ 10549-80.
Технические требования - по ГОСТ 1759.0-87.
Конструктивная особенность и применение невыпадающих винтов. В отличие от крепежных винтов общего назначения диаметр гладкой части стержня невыпадающих винтов равен примерно 0,7 диаметра резьбы.
Невыпадающие винты имеют большое применение в зарубежной практике. Так, кроме невыпадающих винтов с гладким стержнем диаметром меньше внутреннего диаметра резьбы применяют обычные винты с отверстием в стержне и штифтом в нем, как показано на рис. 1.
В отечественном машиностроении невыпадающие винты (рис. 2) наиболее широко используют в откидных деталях, водонепроницаемых и взрывобезопасных крышках и заглушках, а также при установке приборов, панелей как в комбинации с фиксирующими втулками, так и без них, и в других подобных случаях.
Конструкции и размеры невыпадающих винтов, изображенных в примерах на рис. 2, приведены в табл. 23 и 24. Для невыпадающих винтов с цилиндрической полукруглой головкой (рис. 2) стандарт предусматривает также исполнения головки II и III.
Невыпадающие ванты могут быть с цилиндрической головкой и сферой на ней, с потайной и полупотайной головками и с цилиндрической накатанной головкой.
Диаметры и длины невыпадающих винтов всех типов объединены в единые ряды, отличающиеся только диапазоном применения. Для винтов некоторых типов диапазоны расширены с учетом перспективного использования их. Принята единая форма резьбового конца винта - "усеченный конус".

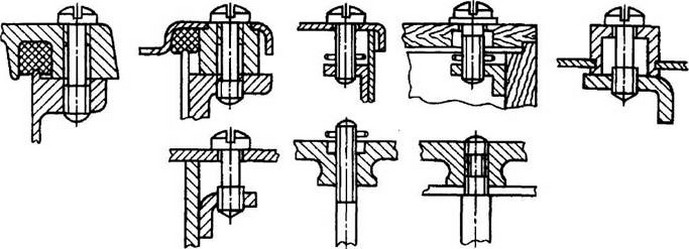

Рис. 1. Примеры применения невыпадающих винтов в зарубежной практике

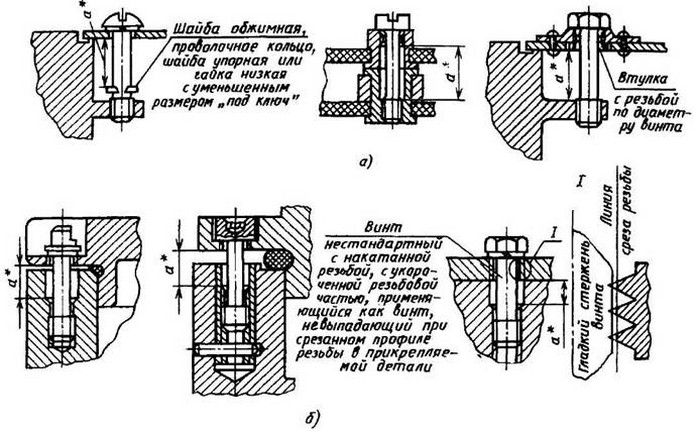

Рис. 2. Примеры применения невыпадающих винтов в отечественном машиностроении:
а - при толщине прикрепляемой детали менее двух шагов резьбы винта;
б - при толщине прикрепляемой детали более двух шагов резьбы винта
* Размер а > l0 (l0 - длина резьбы)
25. Винты установочные с квадратной головкой и цилиндрическим и засверленным концами классов точности А и В (по ГОСТ 1482-84 и ГОСТ 1485-84)
Размеры, мм
ГОСТ 1482-84
ГОСТ 1485-84
D = (0,90 ... 0,95)S
Резьба d | 6 | 8 | 10 | 12 | 16 | 20 |
S | 7 | 8 | 10 | 12 | 17 | 22 |
k | 6 | 7 | 8 | 10 | 14 | 18 |
e | 9 | 10 | 13 | 16 | 22 | 28 |
d1 | 4 | 5,5 | 7 | 8,5 | 12 | 15 |
d2 | 3 | 5 | 6 | 8 | 10 | 14 |
l1 | 3 | 4 | 5 | 6 | 8 | 10 |
l* | 12- 35 | 14 - 40 | 16 - 50 | 20 - 60 | 25 - 80 | 35 - 100 |
* Размер l в указанных пределах брать из ряда: 12; 14; 16; 20; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80; 90; 100мм.
Пример обозначения винта класса точности А, диаметром резьбы d = 10мм с полем допуска 6g, длиной l = 25мм, класса прочности 14Н, без покрытия:
Винт A.M10-6g × 25.14Н ГОСТ 1482-84
То же класса прочности 45Н, из стали 35Х, с цинковым покрытием толщиной 6мкм, хроматированным:
Винт A.M10-6g × 25.45Н.35Х.016 ГОСТ 1482-84.
Резьба - по ГОСТ 24705-81, шаг резьбы - крупный.
Механические свойства винтов из углеродистых и легированных сталей - по ГОСТ 25556-82, из других материалов - по ГОСТ 1759.0-87.
Допуски размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82. Остальные технические требования - по ГОСТ 1759.0-87.
26. Винты установочные с коническим, плоским, цилиндрическими концами и прямым шлицем классов точности А и В (ГОСТ 1476-93, ГОСТ 1477-93 и ГОСТ 1478-93)
ГОСТ 1476-93 (ИСО 7434-83)
ГОСТ 1477-93 (ИСО 4766-84)
ГОСТ 1478-93 (ИСО 7435-83)
Вариант исполнения
1) Угол 120° обязателен для коротких винтов.
2) Угол 45° относится только к части конца ниже внутреннего диаметра dfрезьбы.
Диаметр резьбы d | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | 8 | 10 | 12 |
Шаг резьбы Р | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
df* | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
dp: max | 0,8 | 1 | 1,5 | 2 | 2,2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
min | 0,55 | 0,75 | 1,25 | 1,75 | 1,95 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
n, номинальный | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
L max | 1,05 | 1,25 | 1,5 | 1,75 | 2 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 |
min | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 4 | 5 | 6 |
t max | 0,74 | 0,84 | 0,95 | 1,05 | 1,21 | 1,42 | 1,63 | 2 | 2,5 | 3 | 3,6 |
min | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 |
l** номин. по ГОСТ: | |||||||||||
1476-93 | 2 - 8 | 2 - 10 | 2,5 - 12 | 3- 16 | 4 - 20 | 4 - 20 | 5 -25 | 6- 30 | 8-40 | 10 - 50 | 12 -60 |
1477-93 | 2 - 8 | 2- 10 | 3- 12 | 3- 16 | 4 -20 | 4 - (22) | 5 -25 | 6 - 30 | 8 - 40 | 10 - 50 | 12 - 60 |
1478-93 | 2 - 8 | 2 - 10 | 4- 12 | 5- 16 | 5 - 20 | 6 - (22) | 8- 25 | 8 - 30 | 10 - 40 | 12 - 50 | 12 - 60 |
* Плоскую площадку df на коническом конце можно не делать для винтов диаметром d ≤ 5мм; конец можно слегка скрутить.
** Размер lв указанных пределах брать из ряда: 2; 2,5; 3; 4; 5; 6; 8; 10; 12; (14); 16; (18); 20; (22); 25, (28); 30; 35; 40; 45; 50; 55; 60.
ГОСТы 1476-93, 1477-93 предусматривают также d = 1,0; 1,2мм.
Примеры условного обозначения
Установочный винт с цилиндрическим концом и прямым шлицем класса точности В, диаметром резьбы 10мм, с полем допуска 6g, длиной 25мм, класса прочности 22Н, без покрытия:
Винт M10-6g × 25.22НГОСТ 1478-93
То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g × 25.45H.40X.05 ГОСТ 1478-93
27. Винты установочные с шестигранным углублением под ключ и коническим, плоским, цилиндрическими концами классов точности А и В (ГОСТ 8878-93, ГОСТ 11074-93 и ГОСТ 11075-93)
ГОСТ 8878-93 (ИСО 4027-77)
ГОСТ 11074-93 (ИСО 4026-77)
ГОСТ 11075-93 (ИСО 4028-77)
Форма основания шестигранника по выбору изготовителя
1) Угол 120° обязателен для коротких винтов.
2) Угол 45° относится только к части конца ниже внутреннего диаметра dfрезьбы.
3) Допускается небольшое скругление или зенковка.
Диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 |
Шаг резьбы Р | 0,7 | 0,8 | 1,0 | 1,25 | 1,50 | 1,75 | 2,0 | 2,5 | 3,0 |
dp, dz: min | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 | 11,57 | 14,57 | 17,57 |
max | 2,5 | 3,5 | 4,0 | 5,5 | 7,0 | 8,5 | 12,0 | 15,0 | 18,0 |
dp, max | 0 | 0 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 |
df | Внутренний диаметр резьбы | ||||||||
e, min* | 2,30 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 13,72 |
S: min | 2,020 | 2,520 | 3,020 | 4,020 | 5,020 | 6,020 | 8,025 | 10,025 | 12,032 |
max | 2,045 | 2,560 | 3,080 | 4,095 | 5,095 | 6,095 | 8,115 | 10,115 | 12,142 |
t, min | 2,5 | 3,0 | 3,5 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 15,0 |
Продолжение табл. 27
z: | укороченный: | min | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 |
max | 1,25 | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 | ||
цилиндрический: | min | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | |
max | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 | 8,36 | 10,36 | 12,43 | ||
l**, номин. по ГОСТ: 11074-93 | 2,5 - 20 | 3 - 25 | 4 - 30 | 5-50 | 6 -70 | 8-80 | 10- 90 | 12 -100 | 16-100 | ||
8878-93 | 3 - 20 | 4-25 | 5 - 45 | 6-60 | 8 -70 | 10- 80 | 12-90 | 16 -100 | 20-100 | ||
11075-93 | 5 - 20 | 6-25 | 8 - 45 | 8 -55 | 10- 70 | 12- 80 | 16-100 | 20-100 | 25 -100 |
* emin = l,14Smin, за исключением размеров M1,6; M2; M2,5.
** Размер lв указанных пределах брать из ряда: 2; 2,5; 3; 4; 5; 6: 8; 10; 12; 16; 20; 25, 30; 35; 40; 45; 50; 55; 60; 70; 80; 90.
Стандарты предусматривают также d = 1,6; 2; 2,5; 3мм.
Примеры условного обозначения
Установочный винт с коническим концом и шестигранным углублением под ключ класса точности В, диаметром резьбы d = 10мм, с полем допуска 6g, длиной l = 25мм, класса прочности 14Н, без покрытия:
Винт M10-6g × 25.14Н ГОСТ 8878-93
То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g × 25.45Н.40Х.05 ГОСТ 8878-93
28. Винты регулирующее с квадратным отверстием под ключ (по ГОСТ 13897-68 в ред. 1990г.)
Размеры, мм
Обозначение винтов | d | Н | D | D1 | S (D11) | с | Допуск соосности отверстия относительно диаметра винта в радиусном выражении | Масса 100шт., кг |
6000 - 0451 | М10 × 1 | 4 | 4,1 | 4,3 | 3 | 1 | 0,3 | 0,17 |
0452 | М10 × 1 | 6 | 4,1 | 4,3 | 3 | 1 | 0,3 | 0,36 |
0453 | М12 × 1,25 | 8 | 5,5 | 5,7 | 4 | 1,6 | 0,4 | 1,50 |
0454 | М14 × 1,5 | 8 | 6,8 | 7,4 | 5 | 1,6 | 0,4 | 0,80 |
0561 | М16 × 1,5 | 10 | 8,3 | 9 | 6 | 1,6 | 0,4 | 1,30 |
0562 | М20 × 1,5 | 10 | 10,9 | 12 | 8 | 1,6 | 0,5 | 1,97 |
0563 | М22 × 1,5 | 10 | 10,9 | 12 | 8 | 1,6 | 0,5 | 2,48 |
0564 | М27 × 2 | 14 | 13,7 | 15 | 10 | 2 | 0,5 | 5,80 |
6000 - 0565 | М33 × 2 | 14 | 16,5 | 18 | 12 | 2 | 0,6 | 7,77 |
Пример условного обозначения винта d = M27 × 2:
Винт 6000-0564 ГОСТ 13897-68
Материал - сталь марки 40Х по ГОСТ 4543-71.
Твердость 36,5 ... 41,5 HRCэ.
Резьба метрическая - по ГОСТ 24705-81.
Поле допуска резьбы - 8g по ГОСТ 16093-81.
Неуказанные предельные отклонения размеров: Н14, h14, ± t2/2.
Покрытие - Хим. Окс.прм по ГОСТ 9.303-84.
Технические требования - по ГОСТ 1759.0-87.
