Оформить заказ4. Штурвальные гайки и ступицы

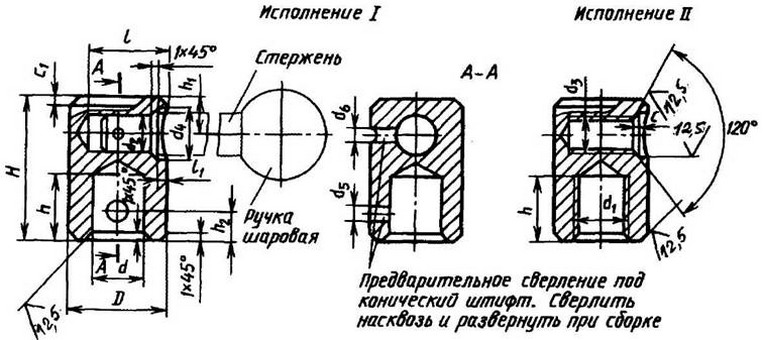

18. Ступицы с горизонтальным стержнем
Размеры, мм
D | d (H7) | d1 | d2 (Н7) | d3 | d4 | d5 | d6 | Н | h | h1 | h2 | l | l1 | с | c1 | Штифт по ГОСТ 3129-70 | Масса, кг | |
d5 | d6 | |||||||||||||||||
32 | 18 | M16 | 12 | М12 | 17 | 6 | 3 | 48 | 23 | 12 | 10 | 26 | 3,0 | 1,5 | 2 | 6 × 30 | 3 × 30 | 0,23 |
40 | 22 | M20 | 16 | М16 | 21 | 6 | 4 | 60 | 28 | 15 | 12 | 33 | 3,5 | 1,5 | 2,5 | 6 × 40 | 4 × 40 | 0,45 |
50 | 28 | М30 | 20 | М20 | 26 | 8 | 5 | 75 | 36 | 18 | 15 | 42 | 4,5 | 2 | 3 | 8 × 50 | 5 × 50 | 0,87 |
Материал - сталь 35 но ГОСТ 1050-88. Допускается использование стали других марок с механическими свойствами не ниже, чем у стали 35. Верхние и боковые поверхности полировать и хромировать; допускается применение полированных нехромированных ступиц.

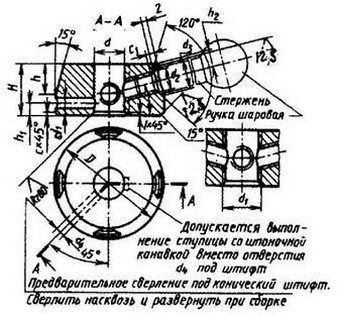

19. Ступица крестовая
Размеры, мм
Верхние и боковые поверхности полировать и хромировать или только полировать.
D | d (Н7) | d1 | d2 | d3 | d4 | H | h | h1 | h2 | с | c1 | Штифт по ГОСТ 3129-70 | Масса, кг |
65 | 18 | М20 | М12 | 17 | 6 | 30 | 18 | 7 | 10 | 2,0 | 1,5 | 6 × 70 | 0,55 |
80 | 22 | М24 | М16 | 21 | 6 | 36 | 22 | 9 | 12 | 2,5 | 1,5 | 6 × 80 | 0,98 |
100 | 28 | М30 | М20 | 28 | 8 | 44 | 27 | 11 | 15 | 3,0 | 2,0 | 8 × 100 | 1,85 |
Материал - сталь марки Ст5 или чугун СЧ30.

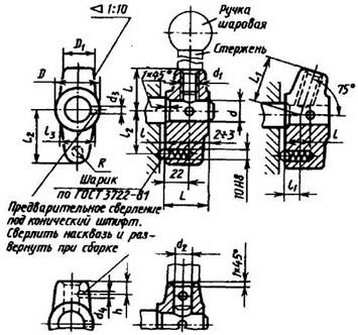

20. Ступица рукояток переключения
Размеры, мм
Верхние и боковые поверхности полировать и хромировать или только полировать.
D | d (H7) | d1 | d2 | d3 | l | H | h | h1 | с | Штифт по ГОСТ 3129-70 | Масса ступицы, кг | |
стальной | чугунной | |||||||||||
65 | 18 | M12 | 17 | 6 | 24 | 30 | 18 | to | 2,0 | 6 × 70 | 0,63 | 1,04 |
80 | 22 | M16 | 21 | 6 | 32 | 36 | 22 | 12 | 2,5 | 6 × 80 | 1.13 | 0,58 |
Материал - сталь марок Ст5 и 35 или чугун СЧ30.

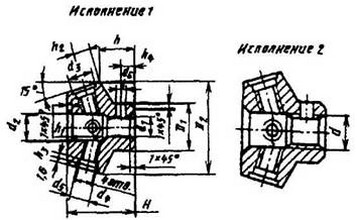

21. Штурвальные гайки и рукоятки
Размеры, мм
Гайки штурвальные по ГОСТ 14728-69 в ред. 1990г.
Рукоятки штурвальные по ГОСТ 14741-69 в ред. 1990г.
Корпус. Деталь 1 по ГОСТ 14741-69
Гайка. Деталь 2 по ГОСТ 14728-69
Обозначение гайки штурвальной | Обозначение гайки | Обозначение рукоятки штурвальной | Обозначение корпуса | Исполнение | Общие размеры | Корпус. Деталь 1 | Гайка. Деталь 2 | |||||||||||||||||||
D | D1 | D2 | H | d2 | d3 | d4 | d5 | h | h1 | h2 | h3 | d | d1 | d6 | h4 | Масса, кг | Рукоятка по ГОСТ 8924-69 | d | Масса, кг | Обозначение рукоятки | ||||||
По ГОСТ 8924-69 | По ГОСТ 8923-69 | |||||||||||||||||||||||||
7003- | 7003- | 7061- | 7061- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 7061- |
|
|
|
|
0321 | 0321/001 | 0146 | 0146/001 | 1 | 160 | 24 | 45 | 32 | 14 | 11 | М8 | 8,5 | 16 | 16 | 9 | 3 | - | 12 | 4 | 6 | 0,190 | 0102 | М12 | 0,193 | 7061-0102 | - |
0322 | 0147 | 0147/001 | 2 | M12 | - | 0,193 | - | - | - | 7061-0060 | ||||||||||||||||
0323 | 0323/001 | 0148 | 0148/001 | 1 | 200 | 30 | 55 | 42 | 18 | 13 | М10 | 10,5 | 22 | 20 | 10 | - | 16 | 5 | 8 | 0,354 | 0108 | М16 | 0,361 | 0108 | - | |
0324 | 0149 | 0149/001 | 2 | M16 | - | 0,361 | - | - | - | 0066 | ||||||||||||||||
0325 | 0325/001 | 0150 | 0150/001 | 1 | 250 | 36 | 63 | 50 | 22 | 17 | М12 | 13 | 28 | 23 | 12 | - | 20 | 8 | 10 | 0,573 | 0114 | М20 | 0,585 | 0114 | - | |
0326 | 0151 | 0151/001 | 2 | M20 | - | 0,585 | - | - | - | 0072 | ||||||||||||||||
0327 | 0327/001 | 0152 | 0152/001 | 1 | 300 | 42 | 70 | 55 | 26 | 32 | - | 25 | 8 | 12 | 0,711 | 0116 | М24 | 0,742 | 0116 | - | ||||||
0328 | 0153 | 0153/001 | 2 | M24 | - | 0,742 | - | - | - | 0074 | ||||||||||||||||
0329 | 0329/001 | 0154 | 0154/001 | 1 | 380 | 52 | 85 | 70 | 34 | 21 | М16 | 17 | 43 | 28 | 14 | 4 | - | 32 | 8 | 16 | 1,345 | 7061- 0124 | М30 | 1,415 | 7061-0124 | - |
7003 - 0330 | 7061 - 0155 | 0155/001 | 2 | M30 | - | 1,415 | - | - | - | 7061-0082 |
Материал - сталь 45. Допускается применение стали других марок с механическими свойствами не ниже, чем у стали 45. Твердость 31,5 ... 36,5 HRCэ.
Неуказанные предельные отклонения размеров: Н14, h14, ± t2/2.
Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). Допускается применение других видов защитных покрытий.
При сборке в корпусе отверстие d6 под штифт просверлить насквозь и развернуть с отклонением по Н7.
При сборке резьбу рукоятки (деталь 1) смазать эпоксидной смолой или клеем, предназначенным для склеивания металлических поверхностей.
Пример обозначения штурвальной гайки исполнения 1, d = М12:
Гайка 7003-0321 ГОСТ 14728-69;
то же, гайки с рукоятками со стальными шаровыми ручками:
Гайка 7003-0321 Cт ГОСТ 14728-69;
то же, гайки d = M12:
Гайка 7003-0321 / 001 ГОСТ 14728-69.
Пример обозначения штурвальной рукоятки исполнения 1, D= 160мм:
Рукоятка 7061-0146 ГОСТ 14741-69;
то же, штурвальной рукоятки со стальными шаровыми ручками:
Рукоятка 7061-0146 Cт ГОСТ 14741-69;
то же, корпуса исполнения 1, d = 12 мм:
Корпус 7061-0146/001 ГОСТ 14741-69.

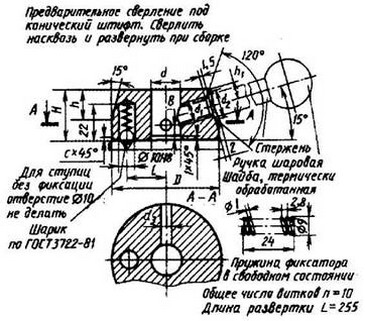

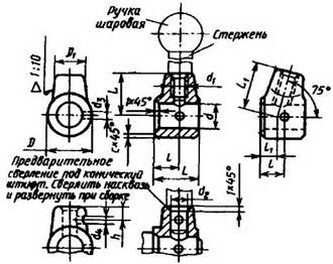

22. Ступицы рукояток переключения без фиксатора и с фиксатором
Размеры, мм
d (Н7) | d1 | d2 (H7) | d3 | d4 | с | D | D1=l3 | L | L1 | L2 | l | l1 | l2 | h | R | Штифт по ГОСТ 3129-70 | Масса ступицы, кг | ||
d3 | d4 | без фиксатора | с фиксатором | ||||||||||||||||
18 | М12 | 12 | 6 | 4 | 1,0 | 32 | 22 | 32 | 35 | 38 | 18 | 11 | 30 | 10 | 9 | 6×30 | 4×22 | 0,14 | 0,16 |
22 | М16 | 16 | 6 | 4 | 1,5 | 40 | 28 | 40 | 43 | 49 | 22 | 14 | 40 | 12 | 11 | 6×40 | 4×25 | 0,28 | 0,32 |
28* | М20 | 20 | 8 | 5 | 1,5 | 50 | 36 | 50 | 54 | - | 28 | 18 | - | 16 | - | 8×50 | 5×36 | 0,52 | - |
* Размеры в последней строке только для рукояток переключения без фиксации.
Материал - чугун СЧ30.
