Оформить заказ29. Шурупы с полукруглой головкой (ГОСТ 1144-80) и с потайной головкой (ГОСТ 1145-80)
Размеры, мм

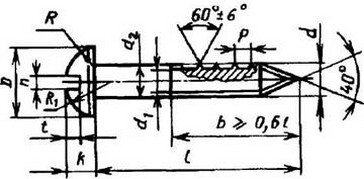

ГОСТ 1144-80 Исполнение 1

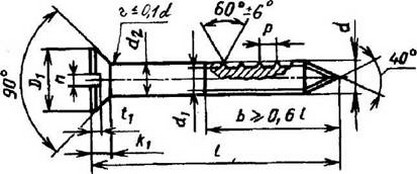

ГОСТ 1145-80 Исполнение 1
d2 = d
d | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
d1, не более | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
Р | 0,8 | 1,0 | 1,25 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,5 | 4,5 | |
D | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | |
D1 | 3,0 | 3,8 | 4,7 | 5,6 | 6,5 | 7,4 | 9,2 | 11,0 | 14,5 | 18,0 | |
k | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 | 3,5 | 4,2 | 5,6 | 7,0 | |
k1 | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3,0 | 4 | 5 | |
Радиус сферы | R1 ≈ | 2,6 | 3,2 | 4,0 | 4,8 | 5,6 | 6,4 | 8,0 | 9,6 | 12,8 | 16,0 |
R ≈ | 1,3 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 4,0 | 4,8 | 6,4 | 8,0 | |
n | не более | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,2 | 1,51 | 1,91 | 2,31 | 2,81 |
не менее | 0,46 | 0,56 | 0,66 | 0,86 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | 2,56 | |
d | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | |
t | не более | 0,4 | 1,1 | 1,3 | 1,4 | 1,7 | 2,0 | 2,5 | 2,7 | 3,74 | 4,24 |
t1 | не более | 0,5 | 0,6 | 0,73 | 0,85 | 1,0 | 1,1 | 1,35 | 1,6 | 2,1 | 2,6 |
l* | 7 - 13 | 7 - 16 | 7 - 25 | 10 - 30 | 10 - 40 | 13- 60 | 13 - 70 | 18 - 100 | 50 - 100 | 80 - 100 |
* Размер l в указанных пределах брать из ряда: 7; 10; 13; 16; 18; 20; 22; 25; 30; 35; 40; 45; 50; 60; 70; 80; 90; 100. Длины l =18мм и l = 22мм применять не рекомендуется.
Стандартами предусматриваются также исполнения 2, 3 и 4 шурупов с резьбой до головки, с крестообразными шлицами.
Пример обозначения шурупа с полукруглой головкой исполнения 1, d = 3мм, l = 20мм, из низкоуглеродистой стали, без покрытия:
Шуруп 1-3 × 20 ГОСТ 114480
то же с цинковым покрытием толщиной 6мкм, нанесенным способом катодного восстановления, хроматированным:
Шуруп 1-3 × 20.016 ГОСТ 1144-80
Технические требования. Шурупы должны изготовляться:
из углеродистых сталей марок 08кп, 10кп, из коррозионно-стойких сталей по ГОСТ 5632-72, из латуни по ГОСТ 12920-67 и по ГОСТ 15527-70.
По соглашению между изготовителем и потребителем допускается изготовлять из других материалов с механическими свойствами не ниже вышеприведенных материалов.
Установлены следующие условные обозначения материалов: углеродистые стали ...0; коррозионно-стойкие стали ...2; латуни ...3. Шурупы должны изготовляться с покрытием (табл. 30) или без покрытия. Виды покрытий и их условные обозначения - по ГОСТ 1759.0-87.
30. Виды, обозначения и толщины покрытий шурупов
Вид покрытий | Материал | Условия эксплуатации и обозначения | Условное обозначение покрытий | |||
легкие 1 | средние 2 | жесткие 3 | очень жесткие 4 | |||
Толщина покрытий, мкм, не менее | ||||||
Цинковое с хроматированием | Низкоуглеродистая сталь | Ц6 | Ц9 | Ц9 | Ц15 | 01 |
Кадмиевое с хроматированием | Кд6 | Кд9 | Кд12 | Кд15 | 02 | |
Многослойное: медь-никель | М6Н3 | М6Н3 | М9Н3 | М12Н3 | 03 | |
Никелевое | Латунь | Н6 | Н6 | Н9 | Н12 | 03 |
Многослойное: никель-хром | Н3Х1 | Н6Х1 | Н9Х1 | Н12Х1 | 04 | |
Окисное | Низкоуглеродистая сталь | Не регламентируется | 05 | |||
Фосфатное с промасливанием | 06 | |||||
Цинковое | Ц6 | Ц9 | - | - | 09 | |
Пассивное (химическое) | Коррозионно-стойкая сталь | Не регламентируется | 11 |
Характеристика условий эксплуатации - по ГОСТ 9-303-84.
