Оформить заказГОСТ 10549-80 (в ред. 1992г.) устанавливается размеры сбега резьбы при выходе инструмента или при наличии на инструменте сборной части, размеры недореза при вылолнении резьбы в упор, формы и размеры проточек для выхода резьбообразующего инструмента, размеры фасок - для резьбы метрической, трубной цилиндрической, трубной конической, конической дюймовой с углом профиля 60º и трапецеидальной.
Проточки типа 2 (табл. 19) для наружной и внутренней резьбы снижают концентрацию напряжений под головкой, но уменьшают площадь опорной поверхности.
Размеры проточек для заданного шага резьбы допускается устанавливать по ближайшему табличному шагу резьбы.
Для деталей из высокопрочных материалов с σв > 1400МПа и в случаях, если проточка, кроме технологических, несет и конструктивные функции, допускается применять проточки, не установленные настоящим стандартом.
19. Размеры сбегов, недорезов, проточек и фасок для метрической резьбы (ГОСТ 10549-80)

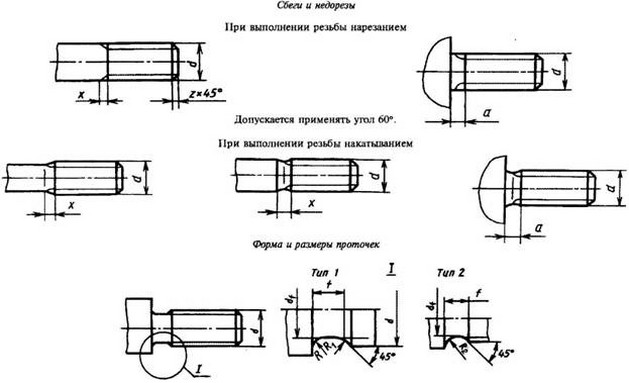

Для наружной резьбы
Предельные отклонения размеров проточек dfи f назначаются исходя из конструктивных требований к изготовляемым деталям.
Шаг резьбы Р | Сбег х, не более | Недорез а, не более | Проточка | Фаска z | ||||||||||||
при угле заборной части инструмента | типа 1 | типа 2 | df | при сопряжении с внутренней резьбой с проточкой типа 2 | для всех других случаев | |||||||||||
нормальный | уменьшенный | нормальная | узкая | |||||||||||||
20º | 30° | 45° | f | R | R1 | f | R | R1 | f | R2 | ||||||
0,35 | 0,6 | 0,4 | 0,3 | 0,8 | 0,6 | - | - | - | - | - | - | - | - | d- 0,6 | - | 0,3 |
0,4 | 0,7 | 0,5 | 1,0 | 0,8 | 1,0 | 0,3 | 0,2 | |||||||||
0,45 | 0,8 | d-0,7 | ||||||||||||||
0,5 | 1,0 | 0,6 | 0,4 | 1,6 | 1,0 | 1,6 | 0,5 | 0,3 | 1,0 | 0,3 | 0,2 | d-0,8 | 0,5 | |||
0,6 | 1,2 | 0,7 | d-0,9 | |||||||||||||
0,7 | 1,3 | 0,8 | 0,5 | 2,0 | 1,6 | 2,0 | 1,6 | 0,5 | 0,3 | d-1,0 | ||||||
0,75 | 1,5 | d-1,2 | 1,0 | |||||||||||||
0,8 | 0,9 | 0,6 | 3,0 | 3,0 | 1,0 | 0,5 | ||||||||||
1 | 1,8 | 1,2 | 0,7 | 2,0 | 2,0 | 3,6 | 2,0 | d-1,5 | 2,0 | |||||||
1,25 | 2,2 | 1,5 | 0,9 | 4,0 | 2,5 | 4,0 | 2,5 | 1,0 | 0,5 | 4,4 | 2,5 | d-1,8 | 2,5 | 1,6 | ||
1,5 | 2,8 | 1,6 | 1,0 | 4,6 | d-2,2 | 3,0 | ||||||||||
1,75 | 3,2 | 2,0 | 1,2 | 5,4 | 3,0 | d-2,5 | 3,5 | |||||||||
2 | 3,5 | 2,2 | 1,4 | 5,0 | 3,0 | 5,0 | 1,6 | 0,5 | 0,3 | 1,0 | 0,5 | 5,6 | 3,0 | d-3,0 | 3,5 | 2,0 |
2,5 | 4,5 | 3,0 | 1,6 | 6,0 | 4,0 | 6,0 | 1,0 | 4,0 | 7,3 | 4,0 | d - 3,5 | 5,0 | 2,5 | |||
3 | 5,2 | 3,5 | 2,0 | 7,6 | d-4,5 | 6,5 |
Продолжение табл. 19
3,5 | 6,3 | 4,0 | 2,2 | 8,0 | 5,0 | 8,0 | 2,0 | 1,0 | 5,0 | 1,6 | 0,5 | 10,2 | 5,5 | d-5,0 | 7,5 | 2,5 |
4 | 7,1 | 4,5 | 2,5 | 10,3 | d-6,0 | 8,0 | 3,0 | |||||||||
4,5 | 8,0 | 5,0 | 3,0 | 10,0 | 6,0 | 10,0 | 3,0 | 6,0 | 1,0 | 12,9 | 7,0 | d-6,5 | 9,5 | |||
5 | 9,0 | 5,5 | 3,2 | 13,1 | d-7,0 | 10,5 | 4,0 | |||||||||
5,5 | 10,0 | 6,0 | 3,5 | 12,0 | 8,0 | 12,0 | 8,0 | 2,0 | 15,0 | 8,0 | d-8,0 | |||||
6 | 11,0 | 4,0 | 16,0 | 8,5 | d-9,0 |

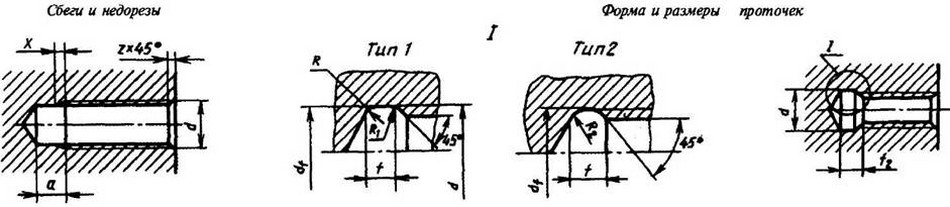

Для внутренней резьбы
Размеры, мм
Допускается применять угол 60°.
Продолжение табл. 19
0,35 | 0,8 | 0,5 | 2,0 | 1,8 | - | - | - | - | - | - | - | - | - | - | 0,3 |
0,4 | 0,9 | 0,6 | |||||||||||||
0,45 | 1,1 | 0,7 | |||||||||||||
0,5 | 1,2 | 0,8 | 3,5 | 3,0 | 2,0* | 0,5 | 0,3 | 1,0 * | 0,3 | 0,2 | d + 0,3 | 0,5 | |||
0,6 | 1,5 | 1,0 | - | - | - | - | - | - | - | ||||||
0,7 | 1,8 | 1,2 | |||||||||||||
0,75 | 1,9 | 1,3 | 4,0 | 3,2 | 3,0* | 1,0 | 0,5 | 1,6* | 0,5 | 0,3 | d + 0,4 | 1,0 | |||
0,8 | 2,1 | 1,4 | - | - | - | - | - | - | - | ||||||
1 | 2,7 | 1,8 | 5,0 | 3,8 | 4,0 | 1,0 | 0,5 | 2,0 | 0,5 | 0,3 | 3,6 | 2,0 | d + 0,5 | 2,0 | |
1,25 | 3,3 | 2,2 | 5,0 | 1,6 | 3,0 | 1,0 | 0,5 | 4,5 | 2,5 | 2,5 | 1,6 | ||||
1,5 | 4,0 | 2,7 | 6,0 | 4,5 | 6,0 | 1,0 | 5,4 | 3,0 | d + 0,1 |
Продолжение табл. 19
1,75 | 4,7 | 3,2 | 7,0 | 5,2 | 7,0 | 1,6 | 1,0 | 4,0 | 1,0 | 0,5 | 6,2 | 3,5 | d + 0,7 | 3,0 | 1,6 |
2 | 5,5 | 3,7 | 8,0 | 6,0 | 8,0 | 2,0 | 6,5 | d + 1,0 | 2,0 | ||||||
2,5 | 7,0 | 4,7 | 10,0 | 7,5 | 10 | 3,0 | 5,0 | 1,6 | 1,0 | 8,9 | 5,0 | 4,0 | 2,5 | ||
3 | - | 5,7 | - | 9,0 | 6,0 | 11,4 | 6,5 | d + 1,2 | |||||||
3,5 | 6,6 | 10,5 | 7,0 | 13,1 | 7,5 | 5,5 | 3,0 | ||||||||
4 | 7,6 | 12,5 | 12 | 8,0 | 2,0 | 14,3 | 8,0 | d + 1,5 | |||||||
4,5 | 8,5 9,5 | 14,0 | 14 | 10 | 3,0 | 16,6 | 9,5 | 7,0 | 4,0 | ||||||
5 | 16,0 | 16 | 18,4 | 10,5 | d + 1,8 | ||||||||||
5,5 | - | - | 12 | 18,7 | 8,0 | ||||||||||
6 | 18,9 | d + 2,0 | 8,5 |
Ширина проточек дана для диаметров 6мм и более.
ГОСТ 10549-80 предусматривает также размеры для шага наружной и внутренней резьбы 0,2; 0,25 и 0,3мм.
20. Размеры сбегов, недорезов, проточек и фасок (по ГОСТ 10549-80) для трубной цилиндрической резьбы

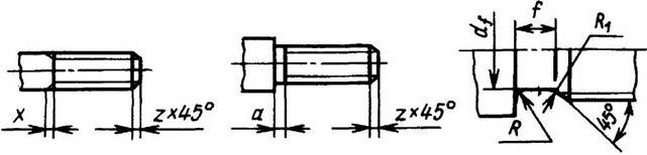

Для наружной резьбы
Размеры, мм
Обозначение размера резьбы | Число шагов на длине 25,4мм | Сбег х, не более | Недорез а, не более | Проточка | Фаска z | ||||||||
при угле заборной части инструмента | нормальный | уменьшенный | нормальная | узкая | df | ||||||||
20° | 30° | f | R | R1 | f | R | R1 | ||||||
1/16 1/8 | 28 | 1,6 | 1,0 | 2,5 | 1,6 | 2,5 | 1,0 | 0,5 | 1,6 | 0,5 | 0,3 | 6,0 8,0 | 1,0 |
l/4 3/8 | 19 | 2,4 | 1,5 | 4,0 | 2,5 | 4,0 | 2,5 | 1,0 | 0,5 | 11,0 14,5 | 1,6 | ||
1/2 5/8 3/4 7/8 | 14 | 3,2 | 2,0 | 5,0 | 3,0 | 5,0 | 1,6 | 3,0 | 18,0 20,0 23,5 27,0 | 2,0 |
Продолжение табл. 2
1 1 1/8 1 1/4 1 3/8 1 1/2 1 13/4 2 2 1/4 2 1/2 2 3/4 3 3 1/4 3 1/2 4 4 1/2 5 5 1/2 6 | 11 | 4,1 | 2,5 | 6,0 | 4,0 | 6,0 | 1,6 | 1,0 | 4,0 | 1,0 | 0,5 | 29,5 34,0 38,0 40,5 44,0 50,0 56,0 62,0 71,5 78,0 84,0 90,5 96,5 109,0 122,0 134,5 147,0 160,0 | 2,5 |
При выполнении наружной трубной цилиндрической резьбы напроход, а также в упор при нормальных недорезе и ширине проточки рекомендуется применять резьбообразующий инструмент с углом заборной части 20°, а при уменьшенном недорезе и узкой проточке - с углом заборной части 30°.

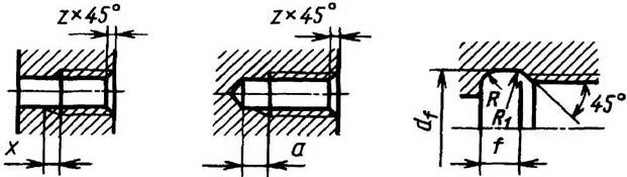

Для внутренней резьбы
Размеры, мм
Обозначение размера резьбы | Число шагов на длине 25,4мм | Сбег х, не более | Недорез а, не более | Проточка | df | Фаска z | |||||||
нормальный | уменьшенный | нормальный | уменьшенный | нормальная | узкая | ||||||||
f | R | R1 | f | R | R1 | ||||||||
1/6 | 28 | 2,2 | 1,4 | 4 | 2,5 | 4 | 1,0 | 0,5 | 2,5 | 1,0 | 0,5 | 8,0 | 1,0 |
1/8 | 10,0 | ||||||||||||
1/4 | 19 | 3,3 | 2,0 | 5 | 3,0 | 5 | 1,6 | 3,0 | 13,5 | ||||
1/8 | 17,0 | ||||||||||||
1/2 | 14 | 4,8 | 3,0 | 8 | 5,0 | 8 | 2,0 | 1,0 | 5,0 | 1,6 | 21,5 | 1,6 | |
5/8 | 23,5 | ||||||||||||
3/4 | 27,0 | ||||||||||||
7/8 | 31,0 |
Продолжение табл. 20
1 1 1/8 1 1/4 1 3/8 1 1/2 1 3/4 2 2 1/4 2 1/2 2 3/4 3 3 1/4 3 1/2 4 4 1/2 5 5 1/2 6 | 11 | 6,0 | 4,0 | 10 | 6,0 | 10 | 3,0 | 1,0 | 6,0 | 1,6 | 1,0 | 34,0 39,0 43,0 45,0 48,5 54,5 60,5 66,5 76,0 82,5 89,0 95,0 101,0 114,0 126,5 139,5 152,0 165,0 | 1,6 |
При выполнении внутренней трубной цилиндрической резьбы в упор и нормальном недорезе и ширине проточки рекомендуется применять резьбообразующий инструмент с длиной заборной части не более трех шагов, а при уменьшенном недорезе и узкой проточке - с длиной заборной части не более двух шагов.
Ширина узких проточек может быть уменьшена до 1,5шага.

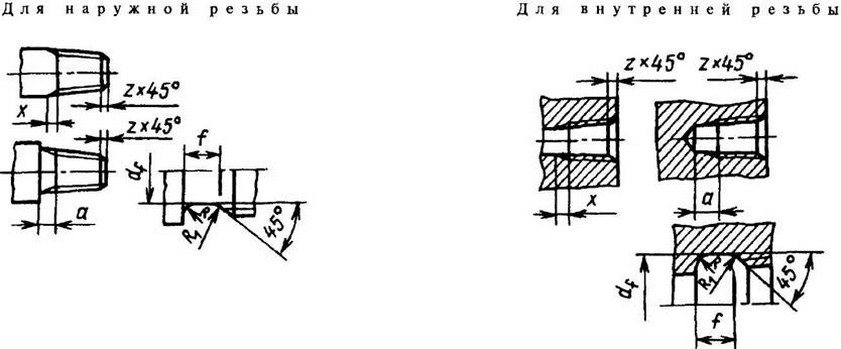

21. Размеры сбегов, недорезов, проточек и фасок для трубной конической резьбы (ГОСТ 10549-80)
Размеры, мм
Обозначение размера резьбы | Число шагов на длине 25,4мм | Наружная резьба | Внутренняя резьба | Фаска z | ||||||||||
Сбег х при угле заборной части инструмента 20°, не более | Недорез а, не более | Проточка | Сбегх, неболее | Недорез а,неболее | Проточка | |||||||||
f | R | R1 | df | f | R | R1 | df | |||||||
1/16 1/8 | 28 | 2,0 | 3,5 | 2 | 0,5 | 0,3 | 6,0 8,0 | 3,0 | 5,5 | 3 | 1,0 | 0,5 | 8,0 10,0 | 1,0 |
1/4 3/8 | 19 | 3,0 | 5,0 | 3 | 1,0 | 0,5 | 11,0 14,0 | 4,0 | 8,0 | 5 | 1,6 | 13,5 17,0 | 1,6 |
Продолжение табл. 21
1/2 | 14 | 3,5 | 6,5 | 4 | 1,0 | 18,0 | 5,5 | 11,0 | 7 | 1,6 | 0,5 | 21,5 | 1,6 | |
3/4 | 23,5 | 27,0 | ||||||||||||
1 | 11 | 4,5 | 8,0 | 5 | 1,6 | 0,5 | 29,5 | 7,0 | 14,0 | 8 | 2,0 | 1,0 | 34,0 | 2,0 |
11/4 | 38,0 | 42,5 | ||||||||||||
1 1/2 | 44,0 | 48,5 | ||||||||||||
2 | 56,0 | 60,0 | ||||||||||||
2 1/2 | 71,0 | 76,0 | ||||||||||||
3 | 84,0 | 88,5 | ||||||||||||
3 1/2 | 98,0 | 101,0 | ||||||||||||
4 | 109,0 | 114,0 | ||||||||||||
5 | 134,5 | 139,5 | ||||||||||||
6 | 160,0 | 165,0 |
Ширина узких проточек для внутренней резьбы может быть уменьшена до 1,5шага. Размеры приведены для трубной конической резьбы по ГОСТ 6211-81.
22. Размеры сбегов, недорезов, проточек и фасок по ГОСТ 10549-80 для конической дюймовой резьбы с углом профиля 60º
(см. эскиз к табл. 21)
Размеры, мм
Обозначение размера резьбы | Число шагов на длине 25,4мм | Наружнаярезьба | Внутренняя резьба | Фаска z | ||||||||||
Сбег х при угле заборной части инструмента 20º, не более | Недорез а,неболее | Проточка | Сбегх, неболее | Недорез а, неболее | Проточка | |||||||||
f | R | R1 | df | f | R | R1 | df | |||||||
1/16 | 27 | 2,5 | 3,5 | 2 | 0,5 | 0,3 | 6 | 3,0 | 6 | 3 | 1,0 | 0,5 | 8,5 | 1,0 |
1/8 | 8 | 10,5 | ||||||||||||
1/4 | 18 | 3,5 | 5,5 | 3 | 1,0 | 0,5 | 11 | 4,0 | 9 | 4 | 14,0 | 1,6 | ||
3/8 | 14 | 17,5 | ||||||||||||
1/2 | 14 | 4,5 | 6,0 | 4 | 18 | 5,5 | 11 | 6 | 1,6 | 1,0 | 22,0 | |||
3/4 | 23 | 27,0 | ||||||||||||
1 | 11 1/2 | 5,5 | 7,0 | 5 | 1,6 | 29 | 6,5 | 14 | 7 | 34,0 | 2,0 | |||
1 1/4 | 38 | 42,5 | ||||||||||||
11/2 | 44 | 48,5 | ||||||||||||
2 | 56 | 60,5 |
Размеры приведены для конической дюймовой резьбы с углом профиля 60 по ГОСТ 6111-52 в ред. 1992г.

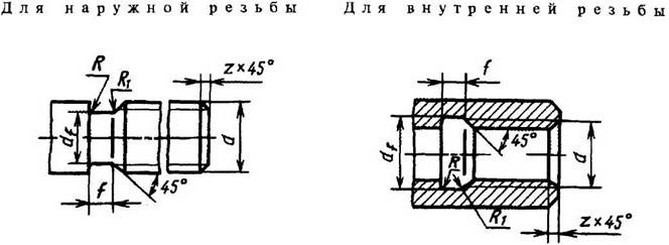

23. Размеры проточек и фасок для наружной и внутренней трапецеидальной однозаходной резьбы (ГОСТ 10549-80)
Размеры, мм
Для многозаходной трапецеидальной резьбы ширину проточки принимают равной ширине проточки однозаходной резьбы, шаг которой равен ходу многозаходной резьбы. Размеры остальных элементов следует принимать по табл. 23.
Шаг резьбы | Проточка | Фаска z | ||||
f | R | R1 | наружная резьба df | внутренняя резьба df | ||
2 3 | 3 5 | 1,0 1,6 | 0,5 | d-3,0 d-4,2 | d + 1,0 | 1,6 2,0 |
4 | 6 | 1,6 | 1,0 | rf-5,2 | d + 1,1 | 2,5 |
5 6 | 8 10 | 2,0 3,0 | d-7,0 d - 8,0 | d + 1,6 | 3,0 3,5 | |
8 10 | 12 16 | 3,0 | d - 10,2 d - 12,5 | d + 1,8 | 4,5 5,5 | |
12 | 18 | d- 14,5 | d + 2,1 | 6,5 | ||
16 20 | 25 | 5,0 | 2,0 | d - 19,5 d - 24,0 | d + 2,8 d + 3,0 | 9,0 11,0 |
24 32 | 30 40 | d - 28,0 d - 36,5 | d + 3,5 | 13,0 7,0 | ||
40 48 | 50 60 | d - 44,5 d - 52,8 | d + 4,0 | 21,0 25,0 |
Общие указания:
1. Нормальные проточки и недорезы должны иметь предпочтительное применение. Узкие проточки и уменьшенныйнедорез допускается применять в обоснованных случаях.
2. Допускается применять вместо проточек, указанных в табл. 20 - 23 при f ≤ 2мм, симметричные проточки (без фаски) с радиусом закругления с обеих сторон, равным R.
3. Предельные отклонения размеров проточек dfи f назначаются исходя из конструктивных требований к изготовляемым деталям.
Допускается применять размеры сбегов, недорезов и проточек по табл. 24.

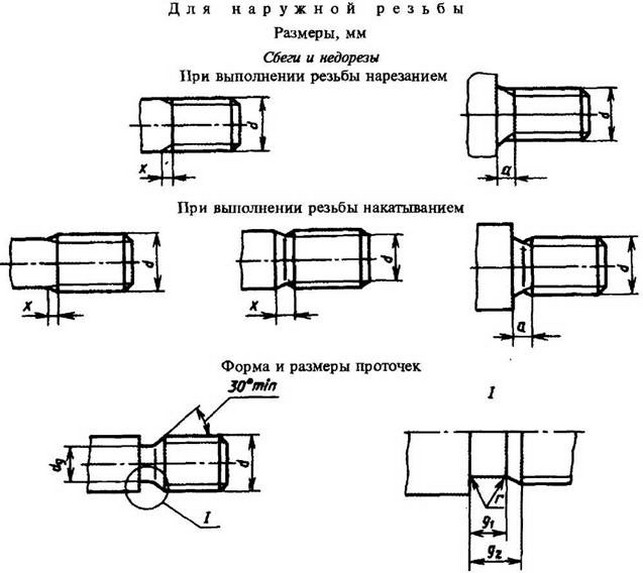

24. Размеры сбегов, недорезов, проточек для метрической резьбы крепежных изделий (ГОСТ 27148-86)
Стандарт распространяется на крепежные изделия с метрической резьбой по ГОСТ 8724-81 и устанавливает размеры сбегов резьбы, выполненной нарезанием или накатыванием, размеры недорезов при выполнении резьбы до упора, форму и размеры проточек для выхода резьбооб-рабатывающего инструмента.
Стандарт допускается распространять на изделия с метрической резьбой, не относящиеся к крепежным.
Шаг резьбы Р | Номинальный диаметр резьбы с крупным шагом d | Сбег х, нeболее | Недорез а, не более | Проточка | ||||||
нормальный - 2,5Р | короткий - 1,25Р | нормальный - 3Р | короткий - 2Р | длинный - 4Р | dg (h13*) | g1, неменее | g2, неболее 3Р | r = 0,5P | ||
0,35 | 1,6; 1,8 | 0,9 | 0,45 | 1,05 | 0,7 | 1,4 | d-0,6 | 0,6 | 1,05 | 0,16 |
0,4 | 2 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | d-0,7 | 0,6 | 1,2 | 0,2 |
0,45 | 2,2; 2,5 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | d-0,7 | 0,7 | 1,35 | 0,2 |
0,5 | 3 | 1,25 | 0,7 | 1,5 | 1 | 2 | d-0,8 | 0,8 | 1,5 | 0,2 |
0,6 | 3,5 | 1,5 | 0,75 | 1,8 | 1,2 | 2,4 | d-1 | 0,9 | 1,8 | 0,4 |
0,7 | 4 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | d-1,1 | 1,1 | 2,1 | 0,4 |
0,75 | 4,5 | 1,9 | 1 | 2,25 | 1,5 | 3 | d-1,2 | 1,2 | 2,25 | 0,4 |
0,8 | 5 | 2 | 1 | 2,4 | 1,6 | 3,2 | d-1,3 | 1,3 | 2,4 | 0,4 |
1 | 6; 7 | 2,5 | 1,25 | 3 | 2 | 4 | d-1,6 | 1,6 | 3 | 0,6 |
1,25 | 8 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | d-2 | 2 | 3,75 | 0,6 |
1,5 | 10 | 3,8 | 1,9 | 4,5 | 3 | 6 | d-2,3 | 2,5 | 4,5 | 0,8 |
1,75 | 12 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | d-2,6 | 3 | 5,25 | 1 |
2 | 14; 16 | 5 | 2,5 | 6 | 4 | 8 | d-3 | 3,4 | 6 | 1 |
2,5 | 18; 20; 22 | 6,3 | 3,2 | 7,5 | 5 | 10 | d-3,6 | 4,4 | 7,5 | 1,2 |
3 | 24; 27 | 7,5 | 3,8 | 9 | 6 | 12 | d-4,4 | 5,2 | 9 | 1,6 |
3,5 | 30; 33 | 9 | 4,5 | 10,5 | 7 | 14 | d-5 | 6,2 | 10,5 | 1,6 |
4 | 36; 39 | 10 | 5 | 12 | 8 | 16 | d-5,7 | 7 | 12 | 2 |
4,5 | 42; 45 | 11 | 5,5 | 13,5 | 9 | 18 | d-6,4 | 8 | 13,5 | 2 |
5 | 48; 52 | 12,5 | 6,3 | 15 | 10 | 20 | d-1 | 9 | 15 | 2,5 |
5,5 | 56; 60 | 14 | 7 | 16,5 | 11 | 22 | d-7,7 | 11 | 17,5 | 3,2 |
6 | 64; 68 | 15 | 7,5 | 18 | 12 | 24 | d-8,3 | 11 | 18 | 3,2 |
• Для d ≤ h12.
ГОСТ 27148-86 предусматривает также размеры для резьбы с шагом 0,2; 0,25 и 0,3мм.
Нормальный сбег и проточка - для всех изделий классов точности А, Б и С.
Нормальный недорез - для изделий класса точности А, длинный недорез - для изделий классов точности В и С.
Короткий сбег и короткий недорез - для изделий, у которых по техническим причинам необходим уменьшенный выход резьбы.

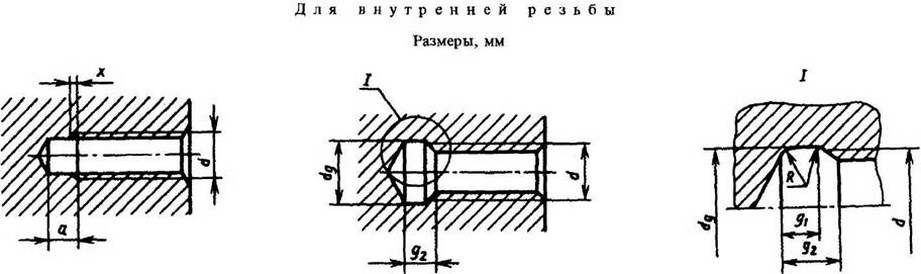

Допускается изготовлять проточки с размерами, указанными в справочном приложении ГОСТ 27148-86.
Шаг резьбы Р | Номинальный диаметр резьбы d | Сбег х, не более | Недореза, не менее | Проточка | |||||||||
нормальный | короткий | длинный | нормальный | короткий | длинный | g1, не менее | g2, не менее | dg (Н13) | R ≈ 0,5R | ||||
нормальная | узкая | нормальная | узкая | ||||||||||
0,35 | 1,6 | 0,7 | 0,4 | 1,4 | 2,2 | 1,5 | 3,2 | 1,4 | 0,9 | 1,9 | 1,4 | d+0,2 | 0,16 |
0,4 | 2 | 0,8 | 0,6 | 1,6 | 2,5 | 1,5 | 3,5 | 1,6 | 1,0 | 2,2 | 1,6 | d+0,2 | 0,2 |
0,45 | 2,5 | 0,9 | 0,6 | 1,8 | 3,0 | 2,0 | 4,0 | 1,8 | 1,1 | 2,4 | 1,7 | d+0,2 | 0,2 |
0.5 | 3 | 1,0 | 0,8 | 2,0 | 3,0 | 2,0 | 5,0 | 2,0 | 1,25 | 2,7 | 2 | d+0,3 | 0,2 |
0.6 | 3,5 | 1,2 | 0,8 | 2,4 | 3,5 | 2,5 | 5,5 | 2,4 | 1,5 | 3,3 | 2,4 | d+0,3 | 0,4 |
0.7 | 4 | 1,4 | 1,0 | 2,8 | 3,5 | 2,5 | 6,0 | 2,8 | 1,75 | 3,8 | 2,75 | d+0,3 | 0,4 |
0,75 | 4,5 | 1,5 | 1,0 | 3,0 | 4,0 | 2,5 | 7,0 | 3,0 | 1,9 | 4 | 2,9 | d+0,3 | 0,4 |
0,8 | 5 | 1,6 | 1,2 | 3,2 | 4,0 | 2,5 | 8,0 | 3,2 | 2,0 | 4,2 | 3 | d+0,3 | 0A |
1 | 6 | 2,0 | 1,5 | 4,0 | 6,0 | 4,0 | 10,0 | 4,0 | 2,5 | 5,2 | 3,7 | d+0,5 | 0,6 |
1,25 | 8 | 2,5 | 1,8 | 5,0 | 8,0 | 4,0 | 12,0 | 5,0 | 3,2 | 6,7 | 4,9 | d+0,5 | 0,6 |
1,5 | 10 | 3,0 | 2,0 | 6,0 | 9,0 | 4,0 | 13,0 | 6,0 | 3,8 | 7,8 | 5,6 | d+0,5 | 0,8 |
1,75 | 12 | 3,5 | 2,5 | 7,0 | 11,0 | 5,0 | 16,0 | 7,0 | 4,3 | 9,1 | 6,4 | d+0,5 | 1 |
2 | 14; 16 | 4,0 | 3,0 | 8,0 | 11,0 | 5,0 | 16,0 | 8,0 | 5,0 | 10,3 | 7,3 | d+0,5 | 1 |
2,5 | 18; 20; 22 | 5,0 | 3,5 | 10,0 | 12,0 | 6,0 | 18,0 | 10,0 | 6,3 | 13,0 | 9,3 | d+0,5 | 1,2 |
3 | 24; 27 | 6,0 | 4,0 | 12,0 | 15,0 | 7,0 | 22,0 | 12,0 | 7,5 | 15,2 | 10,7 | d+0,5 | 1,6 |
3,5 | 30; 32 | 7,0 | 5,0 | 14,0 | 17,0 | 8,0 | 25,0 | 14,0 | 9,0 | 17,7 | 12,7 | d+0,5 | 1,6 |
4 | 36; 39 | 8,0 | 6,0 | 16,0 | 19,0 | 9,0 | 28,0 | 16,0 | 10,0 | 20 | 14 | d+0,5 | 2 |
4,5 | 42; 45 | 9,0 | 6,0 | 18,0 | 23,0 | 11,0 | 33,0 | 18,0 | 11,0 | 23 | 16 | d+0,5 | 2 |
5 | 48; 52 | 10,0 | 7,0 | 20,0 | 26,0 | 12,0 | 37,0 | 20,0 | 12,5 | 26 | 18,5 | d+0,5 | 2,5 |
5,5 | 56; 60 | 11,0 | 8,0 | 22,0 | 28,0 | 13,0 | 40,0 | 22,0 | 14,0 | 28 | 20 | d+0,5 | 3,2 |
6 | 64; 68 | 12,0 | 9,0 | 24,0 | 28,0 | 13,0 | 42,0 | 24,0 | 15,0 | 30 | 21 | d+0,5 | 3,2 |
ГОСТ 27148-86 предусматривает также размеры для резьбы с шагом 0,2; 0,25 и 0,3мм.
