Оформить заказШвеллеры из углеродистой кипящей и полуспокойной стали
45. Размеры и справочные величины осей для стали с σв на более 460МПа

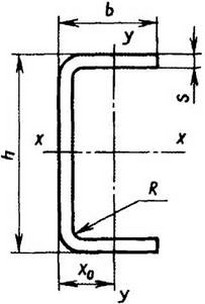

Обозначения:
h- высота стенки;
b - ширина полки;
s - толщина швеллера;
R- радиус кривизны;
W- момент сопротивления;
J - момент инерции;
i - радиус инерции;
Sx– статический момент полусечения;
х0 - расстояние от оси у - у до наружной поверхности стенки;
n = (b - (R+ s)) / s - отношение расчетного свеса полки к толщине швеллера;
n1 = (h- 2(R + s)) / s - отношение расчетной высоты к толщине швеллера.
h | b | s | R, не более | n | n1 | Площадь сечения, см2 | Справочные величины для осей | Масса 1м, кг | |||||||
x - x | y - y | х0, см | |||||||||||||
мм | Jx, см4 | Wx, см3 | ix, см | Sx, см3 | Jy, см4 | Wy, см3 | iу, см | ||||||||
28 | 27 | 2,5 | 4 | 8,2 | 6,0 | 1,81 | 2,24 | 1,60 | 1,11 | 0,95 | 1,32 | 0,80 | 0,85 | 0,04 | 1,42 |
32 | 25 | 3 | 5 | 5,7 | 5,3 | 2,11 | 3,20 | 2,00 | 1,23 | 1,23 | 1,28 | 0,82 | 0,78 | 0,94 | 1,66 |
32 | 2 | 3 | 13,5 | 11,0 | 1,77 | 3,08 | 1,92 | 1,31 | 1,10 | 1,88 | 0,93 | 1,03 | 1,29 | 1,39 | |
40 | 20 | 2 | 3 | 7,5 | 15,0 | 1,45 | 3,40 | 1,70 | 1,53 | 1,02 | 0,35 | 0,40 | 0,62 | 0,60 | 1,14 |
3 | 5 | 4,0 | 8,0 | 2,05 | 4,45 | 2,23 | 1,47 | 1,38 | 0,75 | 0,56 | 0,60 | 0,66 | 1,61 | ||
32 | 2 | 3 | 13,5 | 15,0 | 1,93 | 5,13 | 2,57 | 1,63 | 1,15 | 2,06 | 0,98 | 1,03 | 1,10 | 1,52 | |
2,5 | 3 | 10,6 | 11,6 | 2,38 | 6,18 | 3,09 | 1,61 | 1,79 | 2,50 | 1,20 | 1,02 | 1,12 | 1,87 | ||
40 | 2 | 3 | 17,5 | 15,0 | 2,25 | 6,29 | 3,15 | 1,67 | 1,78 | 3,79 | 1,49 | 1,30 | 1,45 | 1,77 | |
2,5 | 3 | 13,8 | 11,6 | 2,78 | 7,58 | 3,79 | 1,65 | 2Д7 | 4,63 | 1,83 | 1,29 | 1,47 | 2,18 | ||
3 | 5 | 10,7 | 8,0 | 3,25 | 8,57 | 4,28 | 1,62 | 2,51 | 5,31 | 2,14 | 1,28 | 1,52 | 2,55 | ||
42 | 42 | 4 | 6 | 8,0 | 5,5 | 4,45 | 12,34 | 5,88 | 1,67 | 3,49 | 7,80 | 3,05 | 1,32 | 1,65 | 3,49 |
43 | 45 | 2 | 3 | 20,0 | 16,5 | 2,51 | 8,25 | 3,84 | 1,81 | 2,15 | 5,38 | 1,88 | 1,46 | 1,64 | 1,97 |
45 | 25 | 3 | 5 | 5,7 | 9,7 | 2,50 | 7,29 | 3,24 | 1,71 | 1,99 | 1,49 | 0,89 | 0,77 | 0,82 | 1,96 |
31 | 2 | 3 | 13,0 | 17,5 | 1,99 | 6,55 | 2,91 | 1,81 | 1,68 | 1,97 | 0,94 | 0,99 | 1,01 | 1,56 | |
50 | 32 | 2 | 3 | 13,5 | 20,0 | 2,13 | 8,58 | 3,43 | 2,01 | 1,98 | 2,24 | 1,02 | 1,02 | 1,00 | 1,67 |
2,5 | 3 | 10,6 | 15,6 | 2,63 | 10,38 | 4,15 | 1,98 | 2,42 | 2,72 | 1,25 | 1,02 | 1,02 | 2,07 | ||
65 | 40 | 4 | 6 | 7,5 | 11,2 | 5,20 | 33,18 | 10,21 | 2,52 | 6,06 | 8,20 | 3,05 | 1,25 | 1,31 | 4,09 |
75 | 4 | 6 | 16,2 | 11,2 | 8,00 | 52,26 | 18,23 | 2,72 | 10,33 | 46,88 | 10,12 | 2,41 | 2,87 | 6,28 | |
68 | 27 | 1 | 2 | 24,0 | 62,0 | 1,18 | 8,21 | 2,41 | 2,64 | 1,41 | 0,82 | 0,40 | 0,84 | 0,65 | 0,93 |
70 | 30 | 2 | 3 | 12,5 | 30,0 | 2,45 | 17,84 | 5,10 | 2,70 | 3,01 | 2,10 | 0,95 | 0,93 | 0,79 | 1,92 |
40 | 3 | 5 | 10,7 | 18,0 | 4,15 | 31,49 | 9,00 | 2,75 | 5,31 | 6,64 | 2,39 | 1,26 | 1,22 | 3,26 | |
50 | 4 | 6 | 10,0 | 12,5 | 6,21 | 48,30 | 13,80 | 2,79 | 8,05 | 15,77 | 4,76 | 1,59 | 1,69 | 4,87 | |
60 | 4 | 6 | 12,5 | 12,5 | 7,00 | 57,02 | 16,29 | 2,85 | 9,37 | 26,12 | 6,74 | 1,93 | 2,13 | 5,50 | |
65 | 4 | 6 | 13,8 | 12,5 | 7,41 | 61,38 | 17,54 | 2,88 | 10,03 | 32,57 | 7,84 | 2,10 | 2,35 | 5,81 | |
78 | 46 | 6 | 9 | 5,16 | 8,0 | 8,86 | 77,08 | 19,76 | 2,95 | 12,02 | 18,85 | 5,87 | 1,42 | 1,56 | 6,96 |
80 | 25 | 4 | 6 | 37,5 | 15,0 | 4,61 | 37,07 | 9,27 | 2,84 | 5,85 | 2,29 | 1,25 | 2,29 | 0,65 | 3,61 |
32 | 4 | 6 | 5,5 | 15,0 | 5,16 | 45,16 | 11,29 | 2,96 | 6,91 | 4,70 | 2,04 | 0,95 | 0,90 | 4,05 | |
35 | 4 | 6 | 6,25 | 15,0 | 5,41 | 48,63 | 12,16 | 3,00 | 7,37 | 6,08 | 2,44 | 1,06 | 1,01 | 4,24 | |
2,5 | 3 | 13,8 | 27,6 | 3,78 | 37,40 | 9,35 | 3,14 | 5,45 | 5,98 | 2,07 | 1,26 | 1,12 | 2,97 | ||
40 | 3 | 4 | 11,0 | 22,0 | 4,48 | 43,51 | 10,88 | 3,12 | 6,39 | 7,00 | 2,45 | 1,25 | 1,44 | 3,51 | |
50 | 4 | 6 | 10,0 | 15,6 | 6,60 | 65,98 | 16,50 | 3,16 | 9,65 | 16,60 | 4,48 | 1,58 | 1,60 | 5,18 | |
60 | 3 | 4 | 17,7 | 22,0 | 5,68 | 61,30 | 15,32 | 3,29 | 8,70 | 21,46 | 5,31 | 1,94 | 1,96 | 4,46 | |
4 | 6 | 12,5 | 15,0 | 7,40 | 77,54 | 19,38 | 3,23 | 11,17 | 27,53 | 6,92 | 1,93 | 2,02 | 5,81 | ||
6 | 9 | 7,5 | 8,33 | 10,66 | 105,03 | 26,26 | 3,14 | 15,56 | 38,27 | 9,91 | 1,89 | 2,14 | 8,37 | ||
80 | 3 | 4 | 24,3 | 22,0 | 6,88 | 79,10 | 19,77 | 3,39 | 11,01 | 47,03 | 9,11 | 2,61 | 2,84 | 5,40 | |
4 | 6 | 17,5 | 15,0 | 9,00 | 100,66 | 25,17 | 3,34 | 14,21 | 60,69 | 11,91 | 2,60 | 2,90 | 7,07 | ||
100 | 6 | 9 | 14,2 | 8,33 | 15,46 | 170,88 | 42,72 | 3,32 | 30,59 | 158,47 | 26,22 | 3,20 | 3,96 | 12,14 | |
110 | 50 | 4 | 6 | 10,0 | 22,5 | 7,80 | 139,63 | 25,39 | 4,23 | 15,05 | 18,61 | 5,15 | 1,54 | 1,38 | 6,13 |
5 | 7 | 7,6 | 17,2 | 9,59 | 167,57 | 30,47 | 4,18 | 18,27 | 22,47 | 6,29 | 1,53 | 1,43 | 7,53 | ||
100 | 4 | 6 | 22,5 | 22,5 | 11,81 | 252,05 | 45,83 | 4,62 | 25,66 | 125,87 | 19,23 | 3,27 | 3,46 | 9,27 | |
120 | 25 | 4 | 6 | 3,75 | 25,0 | 6,20 | 104,42 | 17,40 | 4,10 | 11,25 | 2,57 | 1,31 | 6,44 | 0,54 | 4,87 |
40 | 4 | 6 | 7,5 | 25,0 | 7,41 | 144,80 | 24,13 | 4,42 | 14,73 | 10,15 | 3,37 | 1,17 | 0,98 | 5,81 | |
50 | 3 | 5 | 14,0 | 34,7 | 6,25 | 133,77 | 22,29 | 4,63 | 13,15 | 14,85 | 3,99 | 1,54 | 1,28 | 4,91 | |
4 | 6 | 10,0 | 5,0 | 8,20 | 171,72 | 28,62 | 4,57 | 11,71 | 19,15 | 5,21 | 1,53 | 1,33 | 6,44 | ||
6 | 9 | 5,8 | 15,0 | 11,86 | 236,44 | 39,41 | 4,46 | 24,02 | 26,75 | 7,48 | 1,50 | 1,42 | 9,31 | ||
120 | 60 | 4 | 6 | 12,5 | 25,0 | 9,00 | 198,65 | 33,11 | 4,70 | 19,37 | 31,91 | 7,42 | 1,88 | 1,70 | 7,07 |
5 | 7 | 9,6 | 19,2 | 11,09 | 239,63 | 39,94 | 4,67 | 23,60 | 38,73 | 9,10 | 1,87 | 1,74 | 8,71 | ||
6 | 9 | 7,5 | 15,0 | 13,06 | 275,47 | 45,91 | 4,59 | 27,44 | 44,95 | 10,70 | 1,85 | 1,80 | 10,25 | ||
70 80 | 5 | 7 | 11,6 | 19,2 | 12,09 | 272,71 | 45,45 | 4,75 | 26,48 | 59,56 | 12,25 | 2,22 | 2,14 | 9,49 | |
4 | 6 | 17,5 | 25,0 | 10,60 | 252,49 | 42,08 | 4,88 | 24,01 | 70,65 | 12,84 | 2,58 | 2,50 | 8,32 | ||
5 | 7 | 13,6 | 19,2 | 13,09 | 305,80 | 50,97 | 4,83 | 29,35 | 86,20 | 15,81 | 2,57 | 2,55 | 10,28 | ||
140 | 40 | 3 | 5 | 10,7 | 41,3 | 6,25 | 164,66 | 23,52 | 5,13 | 14,37 | 8,26 | 2,63 | 1,15 | 0,86 | 4,91 |
60 | 3 | 5 | 17,3 | 41,3 | 7,45 | 220,97 | 31,57 | 5,45 | 18,48 | 25,89 | 5,79 | 1,86 | 1,53 | 5,85 | |
4 | 6 | 12,5 | 30,0 | 9,80 | 285,42 | 40,77 | 5,39 | 24,08 | 33,57 | 7,59 | 1,85 | 1,57 | 7,70 | ||
5 | 7 | 9,6 | 23,2 | 12,09 | 345,47 | 49,35 | 5,34 | 29,40 | 40,80 | 9,32 | 1,84 | 1,62 | 9,49 | ||
6 | 9 | 7,5 | 18,3 | 14,26 | 398,68 | 66,95 | 5,29 | 34,27 | 47,46 | 10,97 | 1,82 | 1,67 | 11,20 | ||
80 | 4 | 6 | 17,5 | 30,0 | 11,40 | 359,42 | 51,35 | 5,61 | 29,52 | 74,59 | 13,17 | 2,56 | 2,34 | 8,95 | |
5 | 7 | 13,6 | 23,2 | 14,09 | 436,63 | 62,38 | 5,57 | 36,15 | 91,13 | 16,23 | 2,54 | 2,38 | 11,06 |
Приведенные в таблице площадь сечения и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85г/см3.
Предельные отклонения высоты швеллера, мм: ±1 для h до 500мм; ±1,5 для h свыше 50 до 100мм; ±2 для h свыше 100 до 150мм; ±2,5 для h свыше 150мм.
Швеллеры изготовляются длиной от 3 до 12м: мерной длины; кратной мерной длины; немерной длины.
Марки стали и технические требования - по ГОСТ 11474-76.
ГОСТ предусматривает также и другие типоразмеры швеллеров.
