Оформить заказ25. Отверстия под нарезание метрической резьбы (по ГОСТ 19257-73)
Диаметры отверстия под нарезание метрической резьбы по ГОСТ 9150-81, ГОСТ 24705-81 с допусками по ГОСТ 16093-81 в сером чугуне по ГОСТ 1412-85, в сталях по ГОСТ 380-94, ГОСТ 1050-88, ГОСТ 4543-71, ГОСТ 10702-78, ГОСТ 5632-72 (кроме сплавов на никелевой основе), в алюминиевых литейных сплавах по ГОСТ 1583-93, в меди по ГОСТ 859-78.
Размеры и предельные отклонения диаметров отверстий резьб с крупным шагом
Размеры, мм
Номинальный диаметр резьбы d | Шаг резьбы Р | Диаметр отверстия под резьбу с полем допуска | ||||
4Н5Н; 5Н; 5Н6Н; 6Н; 7Н | 6G;7G | 4Н5Н; 5Н | 5Н6Н; 6Н; 6G | 7Н; 7G | ||
Номинал | Отклонения | |||||
2,5 | 0,45 | 2,05 | 2,07 | +0,07 | +0,09 | - |
3 | 0,5 | 2,50 | 2,52 | +0,08 | +0,10 | +0,14 |
3,5 | 0,6 | 2,90 | 2,93 | +0,08 | +0,11 | +0,15 |
4 | 0,7 | 3,30 | 3,33 | +0,08 | +0,12 | +0,16 |
4,5 | 0,75 | 3,70 | 3,73 | +0,09 | +0,17 | +0,18 |
5 | 0,8 | 4,20 | 4,23 | +0,11 | +0,19 | +0,22 |
6 | 1 | 4,95 | 5,0 | +0,17 | +0,20 | +0,26 |
8 | 1,25 | 6,70 | 6,75 | +0,17 | +0,20 | +0,26 |
10 | 1,5 | 8,43 | 8,50 | +0,19 | +0,22 | +0,30 |
12 | 1,75 | 10,20 | 10,25 | +0,21 | +0,27 | +0,36 |
14 | 2 | 11,90 | 11,95 | +0,24 | +0,30 | +0,40 |
16 | 13,90 | 13,95 | ||||
18 | 2,5 | 15,35 | 15,40 | +0,30 | +0,40 | +0,53 |
20 | 17,35 | 17,40 | ||||
22 | 19,35 | 19,40 | ||||
24 | 3 | 20,85 | 20,90 | +0,30 | +0,40 | +0,53 |
27 | 23,85 | 23,90 | ||||
30 | 3,5 | 26,30 | 26,35 | +0,36 | +0,48 | +0,62 |
33 | 3,5 | 29,30 | 29,35 | |||
36 | 4 | 31,80 | 31,85 | |||
39 | 4 | 34,80 | 34,85 | +0,36 | +0,48 | +0,62 |
42 | 4,5 | 37,25 | 37,30 | +0,41 | +0,55 | +0,73 |
45 | 4,5 | 40,25 | 40,30 | +0,41 | +0,55 | +0,73 |
48 | 5 | 42,70 | 42,80 | +0,45 | +0,60 | +0,80 |
52 | 46,70 | 46,80 | ||||
56 | 5,5 | 50,20 | 50,30 | |||
60 | 54,20 | 54,30 | ||||
64 | 6 | 57,70 | 57,80 | |||
68 | 61,70 | 61,80 |
26. Размеры и предельные отклонения диаметров отверстий резьб с мелким шагом
Размеры, мм
Номинальный диаметр резьбы d | Шаг резьбы Р | Диаметр отверстия под резьбу с полем допуска | ||||
4Н5Н; 5Н; 5Н6Н;6Н; 7Н | 6G; 7G | 4Н5Н; 5Н | 5Н6Н; 6Н; 6G | 7Н; 7G | ||
Номинал | Отклонения | |||||
2,5 | 0,35 | 2,15 | 2,17 | +0,05 | +0,07 | - |
3 | 2,65 | 2,67 | ||||
3,5 | 3,15 | 3,17 | ||||
4 | 0,5 | 3,50 | 3,52 | +0,08 | +0,10 | +0,14 |
4,5 | 4,00 | 4,02 | ||||
5 | 4,50 | 4,52 | ||||
5,5 | 5,00 | 5,02 | ||||
6 | 0,5 | 5,50 | 5,52 | +0,08 | +0,10 | +0,14 |
0,75 | 5,20 | 5,23 | +0,11 | +0,17 | +0,22 | |
8 | 0,5 | 7,50 | 7,52 | +0,08 | +0,10 | +0,14 |
0,75 | 7,20 | 7,23 | +0,11 | +0,17 | +0,22 | |
1 | 6,95 | 7,00 | +0,17 | +0,20 | +0,26 | |
10 | 0,5 | 9,50 | 9,53 | +0,08 | +0,10 | +0,14 |
0,75 | 9,20 | 9,23 | +0,11 | +0,17 | +0,22 | |
1 | 8,95 | 9,00 | +0,17 | +0,20 | +0,26 | |
1,25 | 8,70 | 8,75 | +0,17 | +0,20 | +0,26 | |
12 | 0,5 | 11,50 | 11,52 | +0,08 | +0,10 | +0,14 |
0,75 | 11,20 | 11,23 | +0,11 | +0,17 | +0,22 | |
1 | 10,99 | 11,00 | +0,17 | +0,17 | +0,26 | |
1,25 | 10,70 | 10,75 | +0,17 | +0,20 | +0,26 | |
1,5 | 10,43 | 10,50 | +0,19 | +0,22 | +0,30 | |
14 | 0,5 | 13,50 | 13,52 | +0,08 | +0,10 | +0,14 |
0,75 | 13,20 | 13,23 | +0,11 | +0,17 | +0,22 | |
1 | 12,95 | 13,00 | +0,17 | +0,20 | +0,26 | |
1,25 | 12,70 | 12,75 | +0,17 | +0,20 | +0,26 | |
1,5 | 12,43 | 12,50 | +0,19 | +0,22 | +0,30 | |
16 | 0,5 | 15,50 | 15,52 | +0,08 | +0,10 | +0,14 |
0,75 | 15,20 | 15,23 | +0,11 | +0,17 | +0,22 | |
1 | 14,95 | 15,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 14,43 | 14,50 | +0,19 | +0,22 | +0,30 | |
18 | 0,5 | 17,50 | 17,52 | +0,08 | +0,10 | +0,14 |
0,75 | 17,20 | 17,23 | +0,11 | +0,17 | +0,22 | |
1 | 16,95 | 17,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 16,43 | 16,50 | +0,19 | +0,22 | +0,30 | |
2 | 15,90 | 15,95 | +0,24 | +0,30 | +0,40 | |
20 | 0,5 | 19,50 | 19,52 | +0,08 | +0,10 | +0,14 |
0,75 | 19,20 | 19,23 | +0,11 | +0,17 | +0,22 | |
1 | 18,95 | 19,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 18,43 | 18,50 | +0,19 | +0,22 | +0,30 | |
2 | 17,90 | 17,95 | +0,24 | +0,30 | +0,40 | |
22 | 0,5 | 21,50 | 21,52 | +0,08 | +0,10 | +0,14 |
0,75 | 21,20 | 21,23 | +0,11 | +0,17 | +0,22 | |
1 | 20,95 | 21,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 20,43 | 20,50 | +0,19 | +0,22 | +0,30 | |
2 | 19,90 | 19,95 | +0,24 | +0,30 | +0,40 | |
24 | 0,75 | 23,20 | 23,23 | +0,11 | +0,17 | +0,22 |
1 | 22,95 | 23,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 22,43 | 22,50 | +0,19 | +0,22 | +0,30 | |
2 | 21,90 | 21,95 | +0,24 | +0,30 | +0,40 | |
27 | 0,75 | 26,20 | 26,23 | +0,11 | +0,17 | +0,22 |
1 | 25,95 | 26,00 | +0,17 | +0,20 | +0,22 | |
1,5 | 25,43 | 25,50 | +0,19 | +0,22 | +0,30 | |
2 | 24,90 | 24,95 | +0,24 | +0,30 | +0,40 | |
30 | 0,75 | 29,20 | 29,23 | +0,11 | +0,17 | +0,22 |
1 | 28,95 | 29,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 28,43 | 28,50 | +0,19 | +0,22 | +0,30 | |
2 | 27,90 | 27,95 | +0,24 | +0,30 | +0,40 | |
3 | 26,85 | 26,90 | +0,30 | +0,40 | +0,53 | |
33 | 0,75 | 32,20 | 32,23 | +0,11 | +0,17 | +0,22 |
1 | 31,95 | 32,00 | +0,17 | +0,20 | +0,26 | |
1,5 | 31,43 | 31,50 | +0,19 | +0,22 | +0,30 | |
2 | 30,90 | 30,95 | +0,24 | +0,30 | +0,40 | |
3 | 29,85 | 29,90 | +0,30 | +0,40 | +0,53 | |
36 | 1 | 34,95 | 35,00 | +0,17 | +0,20 | +0,26 |
1,5 | 34,43 | 34,50 | +0,19 | +0,22 | +0,30 | |
2 | 33,90 | 33,95 | +0,24 | +0,30 | +0,40 | |
3 | 32.85 | 32,90 | +0,30 | +0,40 | +0,53 | |
39 | 1 | 37,95 | 38,00 | +0,17 | +0,20 | +0,26 |
1,5 | 37,43 | 37,50 | +0,19 | +0,22 | +0,30 | |
2 | 36,90 | 36,95 | +0,24 | +0,30 | +0,40 | |
3 | 35,85 | 35,90 | +0,30 | +0,40 | +0,53 | |
42 | 1 | 40,95 | 41,00 | +0,17 | +0,20 | +0,26 |
1,5 | 40,43 | 40,50 | +0,19 | +0,22 | +0,30 | |
2 | 39,90 | 39,95 | +0,24 | +0,30 | +0,40 | |
3 | 38,85 | 38,90 | +0,30 | +0,40 | +0,53 | |
4 | 37,80 | 37,85 | +0,36 | +0,48 | +0,62 | |
45 | 1 | 43,95 | 44,00 | +0,17 | +0,20 | +0,26 |
1,5 | 43,43 | 43,50 | +0,19 | +0,22 | +0,30 | |
2 | 42,90 | 42,95 | +0,24 | +0,30 | +0,40 | |
3 | 41,85 | 41,90 | +0,30 | +0,40 | +0,53 | |
4 | 40,80 | 40,85 | +0,36 | +0,48 | +0,62 |
ГОСТ предусматривает отверстия для резьб с d = 1,0 ÷ 200мм и для d 3-го ряда.
ГОСТ предусматривает методику определения диаметров отверстий под нарезание метрической резьбы для материалов повышенной вязкости.
27. Диаметры отверстий под нарезание дюймовой конической резьбы с углом профиля 60° по ГОСТ 6111-52
Размеры отверстий под нарезание резьбы распространяются на металлы и сплавы, не обладающие повышенной вязкостью.
Размеры, мм
С развертыванием на конус
Без развертывания на конус
Размер резьбы, дюймы | Число шагов на 1" | Шаг резьбы Р | Внутренний диаметр резьбы d1 | Диаметр отверстия с развертыванием на конус | Глубина сверления | Диаметр отверстия без развертывания на конус | ||||
dc | d0 | |||||||||
Номинал | Отклонения | Номинал | Отклонения | Номинал | Отклонения | |||||
1/16 | 27 | 0,941 | 6,389 | 6,00 | +0,16 | 6,39 | +0,09 | 13 | 6,3 | +0,14 |
1/8 | 8,766 | 8,30 | +0,20 | 8,76 | 14 | 8,7 | ||||
l/4 | 18 | 1,411 | 11314 | 10,70 | +0,24 | 11,31 | +0,13 | 20 | 11,2 | +0,24 |
3/8 | 14,797 | 14,25 | 14,80 | 21 | 14,7 | |||||
1/2 | 14 | 1,814 | 18,321 | 17,50 | +0,28 | 18,32 | +0,17 | 26,5 | 18,25 | +0,24 |
3/4 | 23,666 | 22,90 | 23,66 | 23,50 | +0,28 | |||||
1 | 11(1/2) | 2,209 | 29,694 | 28,75 | +0,28 | 29,69 | 33,5 | 29,6 | +0,28 | |
1(1/4) | 38,451 | 37,43 | +0,34 | 38,45 | 34,5 | 38,5 | +0,34 | |||
1(1/8) | 44,520 | 43,50 | +0,34 | 44,52 | 34,5 | 44,5 | +0,34 |
28. Диаметры отверстий под нарезание трубной цилиндрической резьбы (по ГОСТ 21348-75)
Диаметры отверстий под нарезание трубной цилиндрической резьбы по ГОСТ 6357-81 в изделиях из сталей поГОСТ 380-94, ГОСТ 4543-71, ГОСТ 1050-88 и ГОСТ 5632-72 (кроме сплавов на никелевой основе) и меди по ГОСТ 859-78.
Номинальный размер резьбы, дюймы | Число шагов на 1" | Шаг | Диаметр отверстия под резьбу | Номинальный размер резьбы, дюймы | Число шагов на 1" | Шаг | Диаметр отверстия под резьбу | ||||
Номинал | Отклонения для классов точности | Номинал | Отклонения для классов точности | ||||||||
А | В | А | В | ||||||||
1/8 | 28 | 0,907 | 8,62 | +0,10 | +0,20 | ||||||
1/4 | 19 | 1,337 | 11,50 | +0,12 | +0,25 | 2(1/4) | 11 | 2,309 | 62,80 | +0,22 | +0,43 |
3/8 | 15,00 | 2(1/2) | 72,27 | ||||||||
1/2 | 14 | 1,814 | 18,68 | +0,14 | +0,28 | 2(3/4) | 78,62 | ||||
5/8 | 20,64 | 3 | 84,97 | ||||||||
3/4 | 24,17 | 3(1/4) | 91,07 | ||||||||
7/8 | 27,93 | 3(1/2) | 97,42 | ||||||||
1 | 11 | 2,309 | 30,34 | +0,18 | +0,36 | 3(3/4) | 103,77 | ||||
1(1/8) | 35,00 | 4 | 110,12 | ||||||||
1(1/4) | 39,00 | 4(1/2) | 122,82 | ||||||||
1(3/8) | 41,41 | 5 | 135,52 | ||||||||
1(1/2) | 44,90 | 5(1/2) | 148,22 | ||||||||
1(3/4) | 50,84 | 6 | 160,92 | ||||||||
2 | 56,70 |
ГОСТ 21348-75 допускает под нарезание трубной цилиндрической резьбы применять отверстия других диаметров, полученных на основании экспериментальных данных.
29. Отверстия под нарезание трубной конической резьбы (ГОСТ 21350-75)
Отверстия предназначены под нарезание трубной конической резьбы по ГОСТ 6211-81 в изделиях из сталей по ГОСТ 380-94, ГОСТ 4543-71, ГОСТ 1050-88, ГОСТ 5632-72 (кроме сплавов на никелевой основе) и меди по ГОСТ 859-78.
Размеры, мм
С развертыванием на конус
Без развертывания на конус
Резьба, дюймы | Число шагов на 1" | Шаг Р | Отверстие с развертыванием на конус | Отверстие без развертывания без на конус | Глубина сверления | |||
dc | d0 | dc | ||||||
Номинал | Отклонение | Номинал | Номинал | Отклонение | ||||
1/8 | 28 | 0,907 | 8,10 | +0,20 | 8,57 | 8,25 | +0,20 | 15 |
1/4 | 19 | 1,337 | 10,80 | +0,24 | 11,45 | 11,05 | +0,24 | 20 |
3/8 | 14,30 | 14,95 | 14,50 | 24 | ||||
1/2 | 14 | 1,814 | 17,90 | +0,24 | 18,63 | 18,10 | +0,28 | 29 |
3/4 | 23,25 | +0,28 | 24,12 | 23,60 | 31 | |||
1 | 11 | 2,309 | 29,35 | +0,28 | 30,29 | 29,65 | +0,28 | 37 |
1(1/4) | 37,80 | +0,34 | 38,95 | 38,30 | 0,34 | 40 | ||
1(1/2) | 43,70 | +0,34 | 44,85 | 44,20 | +0,34 | 42 | ||
2 | 55,25 | +0,40 | 56,66 | 56,00 | +0,40 | 44 |
Для резьб с номинальным размером свыше 2" номинальные диаметры отверстий d0 и их предельные отклонения должны быть равны установленным ГОСТ 6211-81 для внутреннего диаметра резьбы.
Допускается под нарезание трубной конической резьбы применять отверстия других диаметров, полученных на основании экспериментальных данных.
30. Сквозные отверстия под крепежные детали (ГОСТ 11284-75)
Стандарт устанавливает размеры сквозных отверстий под болты, винты, шпильки и заклепки с диаметрами стержней от 1,0 до 160мм, применяемых для соединения деталей с зазорами.
А. Диаметры сквозных отверстий
Размеры, мм
Диаметр стержней крепежных деталей | Диаметр сквозных отверстий dh (см. рис. 1) | Диаметр стержней крепежных деталей | Диаметр сквозных отверстий dh (см. рис. 1) | ||||
1-й ряд | 2-й ряд | 1-й ряд | 1-й ряд | 2-й ряд | 3-й ряд | ||
2,0 | 2,2 | 2,4 | 2,6 | 18 | 19 | 20 | 21 |
2,5 | 2,7 | 2,9 | зд | 20 | 21 | 22 | 24 |
3,0 | 3,2 | 3,4 | 3,6 | 22 | 23 | 24 | 26 |
3,5 | 3,7 | 3,9 | 4,2 | 24 | 25 | 26 | 28 |
4,0 | 4,3 | 4,5 | 4,8 | 27 | 28 | 30 | 32 |
4,5 | 4,8 | 5,0 | 5,3 | 30 | 31 | 33 | 35 |
5,0 | 5,3 | 5,5 | 5,8 | 33 | 34 | 36 | 38 |
6,0 | 6,4 | 6,6 | 7,0 | 36 | 37 | 39 | 42 |
7,0 | 7,4 | 7,6 | 8,0 | 39 | 40 | 42 | 45 |
8,0 | 8,4 | 9,0 | 10,0 | 42 | 43 | 45 | 48 |
10,0 | 10,5 | 11,0 | 12,0 | 45 | 46 | 48 | 52 |
12,0 | 13,0 | 14,0 (13,5) | 15,0 (14,5) | 48 | 50 | 52 | 56 |
14,0 | 15,0 | 16,0 (15,5) | 17,0 (16,5) | 52 | 54 | 56 | 62 |
16,0 | 17,0 | 18,0 (17,5) | 19,0 (18,5) | 56 | 58 | 62 | 66 |
Примечания:
1. 3-й ряд отверстий не допускается применять для заклепочных соединений.
2. Предельные отклонения диаметров отверстий: для 1-го ряда - по Н12; для 2-го ряда - по Н13; для 3-го ряда - по Н14.
3. Размеры в скобках применять не рекомендуется.
Б. Рекомендуемые ряды сквозных отверстий
Количество и расположение отверстий | Способ образования отверстий | Тип соединения (см. рис. 1) | Рекомендуемый ряд сквозных отверстий |
Любое количество отверстий и любое их расположение | Обработка отверстий по кондукторам | I и II | 1-й ряд |
Отверстия расположены в один ряд и координированы относительно оси отверстия или базовой плоскости | Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности | I II | 1-й ряд 2-й ряд |
Отверстия (не более четырех) расположены в два ряда и координированы относительно их осей | Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности | I II | 2-й ряд 3-й ряд |
Отверстия расположены в два ряда и более и координированы относительно осей отверстий или базовых плоскостей | Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности | I и II | 2-й ряд |
Отверстия расположены по окружности | Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности | I | 3-й ряд |
Рис. 1. Типы соединений крепежными деталями
Рекомендации по выбору рядов сквозных отверстий.
Типы соединений указаны на рис. 1.
1. При независимой обработке отверстий каждой детали соединения с расстоянием между осями наиболее удаленных отверстий менее 500мм для соединений, к которым предъявляются лишь требования собираемости, ряды сквозных отверстий рекомендуется выбирать по табл. 30.
2. Для соединений, к которым предъявляются требования собираемости и дополнительные требования обеспечения определенной степени относительного перемещения деталей, а также для соединений, к которым предъявляются лишь требования собираемости, но с расстоянием между осями наиболее удаленных отверстий в деталях 500мм и более допускается принимать более грубые (по cpaвнению с рекомендуемыми в табл. 30) ряд сквозных отверстий.
3. При совместной обработке отверстий деталях соединения (для заклепочных и неразбираемых болтовых соединений) номинальный диаметр сквозного отверстия рекомендуется принимать равным наибольшему предельному размеру диаметра стержня крепежной детали. При этом отверстия должны быть раззенкованы на размер, соответствующий переходному радиусу между головкой и стержнем крепежной детали.
4. При необходимости следует устранить контакт кромки отверстия с радиусом с головкой крепежной детали, отверстие рекомендуется раззенковать.

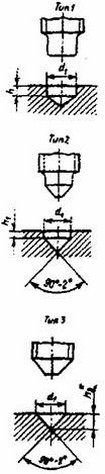

31. Отверстия под концы установочных винтов (ГОСТ 12415-80)
Размеры, мм
Номинальный диаметр резьбы винта d | d1(отклонениепо Н14) | h (отклонение по ±IT14/2) | h1 (отклонениепо ±IT14/2) | h2 | |
1,0 | 0,5 | - | - | 0,2 | |
1,2 | 0,6 | 0,3 | |||
1,6 | 0,8 | 0,6 | 0,4 | ||
2,0 | 1,0 | 0,8 | 0,5 | ||
2,5 | 1,5 | 1,0 | 1,0 | ||
3,0 | 2,0 | 1,2 | 1,2 | ||
4,0 | 2,5 | 1,6 | 1,5 | ||
5,0 | 3,5 | 1,7 | |||
6,0 | 4,0 | 2,0 | 1,0 | 2,0 | |
8,0 | 5,5 | 2,5 | 2,5 | ||
10,0 | 7,0 | 3,0 | 1,2 | 3,0 | |
12,0 | 8,5 | 4,0 | 1,6 | 4,0 | |
16,0 | 12,0 | 2,0 | 6,0 | ||
20,0 | 15,0 | 6,0 | 2,5 | 7,0 | |
24,0 | 18,0 | 2,5 | 9,0 |
* Размер для справок
Предельные отклонения размера d1 не распространяются на отверстия типа 3.
32. Отверстия сквозные продолговатые для болтов, винтов и шпилек (ГОСТ 16030-70)
Размеры, мм
* Размер для справок
d - диаметр стержней крепежных деталей.
ГОСТ 16030-70 устанавливает также размеры квадратных отверстии для болтов с квадратным подголовком диаметром от 5 до 24мм.
d | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | |
В | 1-й ряд | 6,6 | 9 | 11 | 13 | 17 | 22 | 26 | 33 | 39 | 45 | 52 |
2-й ряд | 7 | 10 | 12 | 14 | 18 | 24 | 28 | 35 | 42 | 48 | 56 | |
L* | 10 - 20 | 12 - 40 | 14 - 45 | 18 - 45 | 20 - 60 | 25 - 80 | 32 - 100 | 40 - 125 | 45 - 125 | 50 - 125 | 60 - 125 |
* Размер L в указанных пределах брать из ряда: 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 55; 60; 70; 80; 90; 100; 110; 125.
Стандарт устанавливает сквозные продолговатые отверстия для болтов, винтов и шпилек диаметром 2-48мм.
Предельные отклонения размеров отверстий по Н14.
33. Центровые отверстия с углом конуса 60° (ГОСТ 14034-74)
Размеры, мм
Форма А
Форма В
Форма Т
* Размер для справок.
D | d | d1 | d2 | d3, Н14 | l, неменее | l1 | l2, Н12 | l3, неменее | |
номинал | предельное отклонение | ||||||||
4 | 1,0 | 2,12 | 3,15 | - | 1,3 | 0,97 | Н11 | 1,27 | - |
5 | (1,25) | 2,65 | 4,00 | - | 1,6 | 1,21 | Н12 | 1,60 | - |
6 | 1,6 | 3,35 | 5,00 | - | 2,0 | 1,52 | 1,99 | - | |
10 | 2,0 | 4,25 | 6,30 | 7,0 | 2,5 | 1,95 | 2,54 | 0,6 | |
14 | 2,5 | 5,30 | 8,00 | 9,0 | 3,1 | 2,42 | 3,20 | 0,8 | |
20 | 3,15 | 6,70 | 10,00 | 12,0 | 3,9 | 3,07 | 4,03 | 0,9 | |
30 | 4 | 8,50 | 12,50 | 16,0 | 5,0 | 3,90 | 5,06 | 1,2 | |
40 | (5) | 10,60 | 16,00 | 20,0 | 6,3 | 4,85 | 6,41 | 1,6 | |
60 | 6,3 | 13,20 | 18,00 | 25,0 | 8,0 | 5,98 | 7,36 | 1,8 | |
80 | (8) | 17,00 | 22,40 | 32,0 | 10,1 | 7,79 | 9,35 | 2,0 | |
100 | 10 | 21,20 | 28,00 | 36,0 | 12,8 | 9,70 | 11,66 | 2,5 | |
120 | 12 | 25,40 | 33,00 | - | 14,6 | 11,60 | 13,80 | - |
ГОСТ предусматривает также D = 2 ÷ 3мм и D = 160 ÷ 360мм.
Размеры, заключенные в скобки, применять не рекомендуется. Размеры D рекомендуемые.
Пример обозначения центрового отверстия формы А диаметром d = 1мм:
Отв. центр. А1 ГОСТ 14034-74
34. Центровые отверстая с метрической резьбой (ГОСТ 14034-74)
Размеры, мм
Форма F
Форма Н
* Размеры для справок.
Размеры D рекомендуемые.
D для формы | d | d1,Н14 | d2 | d3 | l, не менее | l1, Н12 | l2, неболее | l3, Н12 | α | |
F | H | |||||||||
8 | - | М3 | 3,2 | 5 | - | 2,8 | 1,56 | - | - | 60° |
10 | 16 | М4 | 4,3 | 6,5 | 8,2 | 3,5 | 1,90 | 4,0 | 2,4 | |
12,5 | 20 | М5 | 5,3 | 8,0 | 11,4 | 4,5 | 2,30 | 5,5 | 3,3 | |
16 | 25 | Мб | 6,4 | 10,0 | 13,3 | 5,5 | 3,00 | 6,5 | 4,0 | |
20 | 32 | М8 | 8,4 | 12,5 | 16,0 | 7,0 | 3,50 | 8,0 | 4,5 | |
25 | 40 | М10 | 11,0 | 1 5,6 | 19,8 | 9,0 | 4,00 | 10,2 | 5,2 | |
32 | 50 | М12 | 13,0 | 18,0 | 22,0 | 10,0 | 4,30 | 11,2 | 5,5 | |
40 | 63 | М16 | 17,0 | 22,8 | 28,7 | 11,0 | 5,00 | 12,5 | 6,5 | |
63 | 80 | М20 | 21,0 | 28,0 | 33,0 | 12,5 | 6,00 | 14,0 | 7,5 | |
100 | М24 | 25,0 | 36,0 | 43,0 | 14,0 | 9,50 | 16,0 | 11,5 | ||
160 | M30 | 31,0 | 44,8 | 51,8 | 18,0 | 12,00 | 20,0 | 14,0 |
ГОСТ предусматривает также центровые отверстия с углом конуса 75°.
Пример обозначения центрового отверстия формы F с диаметром резьбы d = М3:
Отв. центр. F М3 ГОСТ 14034-74
Технические требования. Длина конической поверхности l1 в центровых отверстиях с углом конуса 60° (табл. 33) в технически обоснованных случаях может быть уменьшена до 0,5l1.
Резьба (табл. 34) - по ГОСТ 24705-81, поле допуска резьбы - 7Н по ГОСТ 16093-81.
Параметры шероховатости поверхностей центровых отверстий по ГОСТ 2789-73 должны быть: посадочных поверхностей Rа ≤ 2,5мкм, поверхностей резьбы и предохранительных фасок Rz≤ 80 мкм.
Применение форм центровых отверстий.
Форма А - в случаях, когда после обработки необходимость в центровых отверстиях отпадает, и в случаях, когда сохранность центровых отверстий в процессе их эксплуатации гарантируется соответствующей термообработкой.
Форма В - в случаях, когда центровые отверстия являются базой для многократного использования, а также в случаях, когда центровые отверстия сохраняются в готовых изделиях.
Форма Т - для оправок и калибров пробок.
Формы F и Н - для монтажных работ, транспортирования, хранения и термообработки деталей в вертикальном положении.
Назначение центровых отверстий формы А, В и Г в зависимости от массы изделий (заготовок):
Масса изделия, кг, не более | d, мм | Масса изделия, кг, не более | d, мм | Масса изделия, кг, не более | d, мм |
50 80 90 100 | 2 2,5 3,15 4 | 200 360 500 800 | 5 6,3 8 10 | 1500 2500 8000 20000 | 12 16 20 25 |
ГОСТ 14034-74 предусматривает также и другие формы и размеры центровых отверстий.
