Оформить заказ23. Зажимы для стальных канатов
Винтовые зажимы для образования разъемных соединений стальных канатов грузоподъемных устройств, захватных приспособлений и монтажной оснастки.
Размеры, мм
Зажим

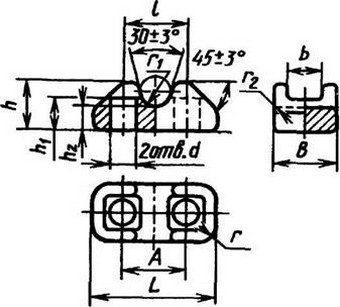

Колодки, деталь 1
Скоба, деталь 2
r = (A-d)/2
Обозначение зажимов | Диаметр канатов | Общий размер А | Колодка, деталь 1 | Скоба, деталь 2 | Гайка, деталь 3 - по ГОСТ 5915-70 | Шайба пружинная, деталь 4 - по ГОСТ 6402-70 | Масса зажима, кг | |||||||||||||||||
Номинал | Отклонение | Обозначение | d | L | l | В | b | h | h1 | h2 | r | r1 | r2 | Масса, кг | Обозначение | d | H | l | Масса, кг | |||||
7 | Oт 5 до 7 | 18 | ±0,5 | 7/1 | 9 | 38 | 18 | 20 | 12 | 14 | 8 | 6 | 6 | 3,5 | 1,6 | 0,03 | 7/2 | М8 | 36 | 15 | 0,03 | М8-7Н.5.016 | 8Н65Г | 0,07 |
10 | Св. 7 до 10 | 24 | 10/1 | 11 | 48 | 24 | 24 | 14 | 18 | 12 | 8 | 8 | 5 | 1,6 | 0,06 | 10/2 | М10 | 50 | 20 | 0,06 | М10-7Н.5.016 | 10Н65Г | 0,14 | |
13 | Св. 10 до 13 | 28 | 13/1 | 13 | 55 | 28 | 28 | 16 | 22 | 14 | 10 | 10 | 6,5 | 1,6 | 0,12 | 13/2 | М12 | 63 | 30 | 0,11 | М12-7Н.5.016 | 12Н65Г | 0,26 | |
16 | Св. 13 до 16 | 30 | 16/1 | 13 | 60 | 32 | 30 | 16 | 24 | 16 | 11 | 10 | 8 | 1,6 | 0,16 | 16/2 | М12 | 70 | 30 | 0,15 | М12-7Н.5.016 | 12Н65Г | 0,32 | |
19 | Св. 16 до 19 | 36 | 19/1 | 17 | 70 | 36 | 36 | 21 | 26 | 18 | 12 | 12 | 9,5 | 2 | 0,24 | 19/2 | М16 | 85 | 40 | 0,27 | М16-7Н.5.016 | 12Н65Г | 0,57 | |
23 | Св. 19 до 23 | 40 | 23/1 | 17 | 80 | 40 | 38 | 21 | 30 | 20 | 14 | 12 | 11,5 | 2 | 0,32 | 23/2 | М16 | 95 | 40 | 0,3 | М16 7Н.5.016 | 16Н65Г | 0,69 | |
21 | Ся. 23 до 27 | 50 | ±1,0 | 27/1 | 22 | 95 | 50 | 45 | 26 | 36 | 25 | 18 | 16 | 13,5 | 2 | 0,61 | 27/2 | М20 | 120 | 45 | 0,53 | М20-7Н.5.016 | 20Н65Г | 1,27 |
31 | Св. 27 до 32 | 55 | 32/1 | 22 | 100 | 55 | 45 | 26 | 40 | 27 | 20 | 16 | 16 | 2 | 0,74 | 32/2 | М20 | 125 | 45 | 0,6 | М20-7Н.5.016 | 20Н65Г | 1,56 | |
37 | Св. 32 до 37 | 65 | 37/1 | 26 | 120 | 64 | 55 | 30 | 48 | 32 | 22 | 20 | 18,5 | 2,5 | 1,0 | 37/2 | М24 | 150 | 55 | 0,98 | М24-7Н.5.016 | 24Н65Г | 2,33 | |
4! | Св. 37 до 41 | 75 | 41/1 | 33 | 130 | 74 | 60 | 36 | 55 | 38 | 25 | 20 | 20,5 | 2,5 | 1,7 | 41/2 | М30 | 170 | 60 | 1,76 | М30-7Н.5.016 | 30Н65Г | 3,97 | |
45 | Св. 41 до 45 | 80 | 45/1 | 33 | 140 | 78 | 65 | 36 | 60 | 42 | 28 | 20 | 22,5 | 2,5 | 2,0 | 45/2 | М30 | 180 | 60 | 1,9 | М30-7Н.5.016 | 30Н65Г | 4,54 | |
52 | Св. 45 до 52 | 90 | 52/1 | 33 | 150 | 85 | 75 | 42 | 65 | 42 | 28 | 25 | 26 | 3 | 3,4 | 52/2 | М30 | 210 | 70 | 2,4 | М30-7Н.5.016 | 30Н65Г | 6,35 | |
62 | Св. 52 до 62 | 105 | 62/1 | 39 | 180 | 95 | 90 | 47 | 73 | 42 | 30 | 25 | 31 | 3 | 5,45 | 62/2 | М36 | 250 | 75 | 3,92 | М36-7Н.5.016 | 36Н65Г | 10,27 |
Разрешается для стопорения гаек применять отгибные планки.
Детали зажимов должны изготовляться:
колодка - штамповкой из стали марки Ст3кп - по ГОСТ 380-94. Припуски, допуски и штамповочные уклоны по второй группе - ГОСТ 7505-89. Допускается изготовление отливок из стали марки 25Л-II по ГОСТ 977- 88; скоба - из горячекатаной стали 30.
Предельные отклонения размеров, не ограниченных допусками:
охватывающих - по Н14, охватываемых -по h14, прочих - ± t/2.
Резьба метрическая - по ГОСТ 24705-81, поле допуска 6g - по ГОСТ 16093-81.
В деталях зажимов не должно быть плен, трещин и расслоений. Поверхности должны быть чистыми.
Все детали должны иметь цинковое хроматированное покрытие (по ГОСТ 9.306-85) толщиной не менее 21мкм для колодок и скоб и не менее 9мкм для гаек и шайб; покрытие сплошное и гладкое, без пузырей и трещин.
Схема установки зажимов приведена в табл. 25.
24. Зажимы планочные для стальных канатов
Размеры, мм
Резьба метрическая - по ГОСТ 24705-81 с полем допуска резьбы скобы 6g -по ГОСТ 16093-81.
Диаметр каната dк | d =d1 | А | H | L | В | h | l | Масса, кг |
От 4,6 до 5,5 Св. 5,5 " 6,5 | 6 | 14 | 30 | 28 | 15 | 10 12 | 12 | 0,045 0,052 |
Св. 6,5 до 8,5 " 8,5 " 11 | 10 | 22 | 50 55 | 45 | 25 | 16 20 | 18 20 | 0,23 0,26 |
Св. 11 до 13 " 13 " 15 | 12 | 13 | 70 75 | 60 | 35 45 | 24 28 | 22 25 | 0,48 0,68 |
Св. 15 до 18,5 " 18,5 " 21,5 | 16 | 38 42 | 90 105 | 70 80 | 55 65 | 30 34 | 30 35 | 1,04 1,81 |
Св. 21,5 до 25,0 " 25,5 " 30,0 | 20 24 | 52 60 | 125 135 | 100 115 | 70 90 | 40 | 45 | 2,75 3,30 |
Материал - сталь Ст3 по ГОСТ 380-94.774
25. Схема установки зажимов
Обозначение зажимов | 7; 10; 13; 16 | 19; 23; 27 | 32; 37 | 41; 45; 52; 62 |
Число зажимов | 3 | 4 | 5 | 6 |
26. Зажим для цилиндрических деталей
Размеры, мм
Зажим
Прихват
Втулка
D(H7/f7) | D1 | С1 | L | а | L1 | l | d | l1 | b | с | L2 | d1 |
16+0.019 | От 20 до 28 | 18 | 40 | 3 | 55 | 16 | M8 | 20 | 2,5 | 1,2 | 18 | 8,5 |
25 | 55 | 70 | 23 | 25 | ||||||||
28 | 60 | 75 | 25 | 28 | ||||||||
30 | 65 | 90 | 28 | 30 | ||||||||
35 | 75 | 85 | 30 | 35 | ||||||||
20+0,023 | Св. 28 до 45 | 28 | 60 | 4 | 78 | 25 | М10 | 25 | 3,0 | 1,5 | 28 | 10,5 |
33 | 70 | 88 | 30 | 35 | ||||||||
25+0,023 | Св.40 до 50 | 38 | 80 | 4,5 | 105 | 35 | М12 | 30 | 3,5 | 1,8 | 38 | 13,5 |
Материал - сталь 45. Твердость 26,5 ... 31,5 HRCэ.
