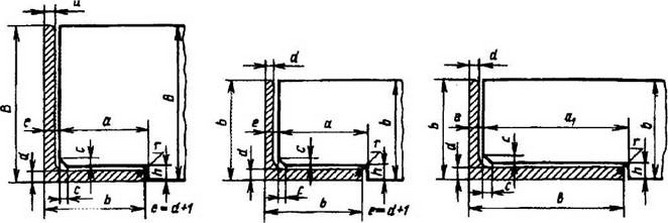

Оформить заказ38. Профиль деталей, примыкающих к стальным горячекатаным уголкам по ГОСТ 8509-93 и ГОСТ 8510-86
Размеры, мм
Равнополочный уголок | Неравнополочный уголок | d | Равнополочный уголок | Неравнополочный уголок | h ± 1 | с | r | ||
b | В | b | а± 1 | а± 1 | а1± 1 | ||||
20 | - | - | 3 | 17 | - | - | 4 | 3 | 1 |
20 | - | - | 4 | 16 | - | - | 5 | ||
25 | 25 | 16 | 3 | 22 | 13 | 22 | 4 | ||
25 | - | - | 4 | 21 | - | - | 5 | ||
28 | - | - | 3 | 25 | - | - | 4 | 4 | 1 |
32 | 32 | 20 | 3 | 29 | 17 | 29 | 4 | ||
32 | 32 | 20 | 4 | 28 | 16 | 28 | 5 | ||
36 | - | - | 3 | 33 | - | - | 4 | ||
36 | - | - | 4 | 32 | - | - | 5 | ||
40 | 40 | 25 | 3 | 37 | 22 | 37 | 4 | 5 | 1 |
40 | 40 | 25 | 4 | 36 | 21 | 36 | 5 | ||
45 | 45 | 28 | 3 | 42 | 25 | 42 | 4 | ||
45 | 45 | 28 | 4 | 41 | 24 | 41 | 5 | ||
45 | - | - | 5 | 40 | - | - | 6 | ||
50 | 50 | 32 | 3 | 47 | 29 | 47 | 4 | ||
50 | 50 | 32 | 4 | 46 | 28 | 46 | 5 | ||
50 | - | - | 5 | 45 | - | - | 6 | ||
56 | 56 | 36 | 3.5 | 53 | 33 | 53 | 4 | 6 | |
4 | 52 | 32 | 52 | 5 | |||||
5 | 51 | 31 | 5L | 6 | |||||
63 | 63 | 40 | 4 | 59 | 36 | 59 | 5 | 7 | |
5 | 58 | 35 | 58 | 6 | |||||
6 | 57 | 34 | 57 | 7 | |||||
8 | - | 32 | 55 | 9 | |||||
70 | 70 | 45 | 4,5 | 66 | 41 | 66 | 5 | 8 | 1,5 |
70 | 45 | 5 | 65 | 40 | 65 | 6 | |||
- | - | 6 | 64 | - | - | 7 | |||
- | - | 7 | 63 | - | - | 8 | |||
- | - | 8 | 62 | - | - | 9 | |||
75 | 75 | 50 | 5 | 70 | 45 | 70 | 6 | 9 | |
75 | 75 | 50 | 6 | 69 | 44 | 69 | 7 | ||
75 | - | - | 7 | 68 | - | - | 8 | ||
75 | 75 | 50 | 8 | 67 | 42 | 67 | 9 | ||
75 | - | - | 9 | 66 | - | - | 10 | ||
- | 80 | 50 | 5 | - | 45 | 75 | 6 | ||
80 | - | - | 5,5 | 75 | - | - | 6 | ||
80 | 80 | 50 | 6 | 74 | 44 | 73 | 7 | ||
80 | - | - | 7 | 73 | - | - | 8 | ||
80 | - | - | 8 | 72 | - | - | 9 | ||
- | 90 | 56 | 5,5 | - | 51 | 85 | 7 | 10 | |
90 | 90 | 56 | 6 | 84 | 51 | 85 | 7 | ||
90 | 90 | 56 | 7 | 83 | 50 | 84 | 8 | ||
90 | 90 | 56 | 8 | 82 | 48 | 82 | 9 | ||
90 | - | - | 9 | 81 | - | - | 10 | ||
- | 100 | 63 | 6 | - | 58 | 95 | 7 | 12 | 2 |
100 | 100 | 63 | 6,5 | 94 | 58 | 95 | 7 | ||
100 | 100 | 63 | 7 | 94 | 57 | 94 | 8 | ||
100 | 100 | 63 | 8 | 93 | 56 | 93 | 9 | ||
100 | 100 | 63 | 10 | 91 | 54 | 91 | 11 | ||
100 | - | - | 12 | 89 | - | - | 13 | ||
100 | - | - | 14 | 87 | - | - | 15 | ||
100 | - | - | 16 | 85 | - | - | 17 | ||
- | но | 70 | 6,5 | - | 64 | 104 | 8 | ||
110 | по | 70 | 7 | 104 | 64 | 104 | 8 | ||
110 | по | 70 | 8 | 103 | 63 | 103 | 9 | ||
- | 125 | 80 | 7 | - | 74 | 119 | 8 | 14 | |
125 | 125 | 80 | 8 | 118 | 73 | 118 | 9 | ||
125 | - | - | 9 | 117 | - | - | 10 | ||
125 | 125 | 80 | 10 | 116 | 71 | 116 | 11 | ||
125 | 125 | 80 | 12 | 114 | 69 | 114 | 13 | ||
125 | - | - | 14 | 112 | - | - | 15 | ||
125 | - | - | 16 | 110 | - | - | 17 | ||
- | 140 | 90 | 8 | - | 83 | 133 | 9 | ||
140 | - | - | 9 | 132 | - | - | 10 | ||
140 | 140 | 90 | 10 | 131 | 81 | 131 | 11 | ||
140 | - | - | 12 | 129 | - | - | 13 | ||
- | 160 | 100 | 9 | - | 92 | 152 | 10 | 16 | 3 |
160 | 160 | 100 | 10 | 152 | 91 | 151 | 11 | ||
160 | - | - | 11 | 151 | - | - | 12 | ||
160 | 160 | 100 | 12 | 150 | 89 | 149 | 13 | ||
160 | 160 | 100 | 14 | 148 | 87 | 147 | 15 | ||
160 | - | - | 16 | 146 | - | - | 17 | ||
160 | - | - | 18 | 144 | - | - | 19 | ||
160 | - | - | 20 | 142 | - | - | 21 | ||
- | 180 | 110 | 10 | - | 103 | 173 | 11 | ||
180 | - | - | 11 | 171 | - | - | 12 | ||
180 | 180 | 110 | 12 | 170 | 101 | 171 | 13 |

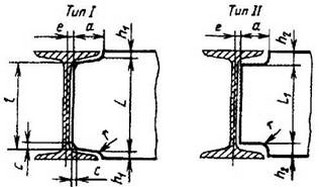

39. Профиль деталей, примыкающих к двутавровым балкам по ГОСТ 8239-89 и швеллерам по ГОСТ 8240-89
Размеры, мм
ГОСТ 8239-89
ГОСТ 8240-89
№ профиля | a ± 1 | с | r | Тип I | Тип II | ||||
L-1 | h1+0,5 | l-1 | c | L1 ± 2 | h2 ± 1 | ||||
Размеры профиля деталей, примыкающих к двутавровым балкам | |||||||||
10 | 25 | 4 | 1,5 | 87 | 6,5 | 82 | 4 | 70 | 15 |
12 | 30 | 107 | 101 | 88 | 16 | ||||
14 | 34 | 127 | 120 | 106 | 17 | ||||
16 | 38 | 2 | 147 | 139 | 5 | 125 | 17,5 | ||
18 | 43 | 167 | 158 | 142 | 19 | ||||
20 | 47 | 4,5 | 186 | 7,0 | 176 | 6 | 160 | 20 | |
22 | 52 | 206 | 7,0 | 195 | 178 | 21 | |||
24 | 55 | 225 | 7,5 | 213 | 196 | 22 | |||
27 | 60 | 5 | 2,5 | 255 | 7,5 | 242 | 6 | 224 | 23 |
30 | 64 | 5,5 | 285 | 7,5 | 271 | 7 | 250 | 25 | |
33 | 66 | 5,5 | 312 | 9,0 | 298 | 7 | 276 | 27 | |
36 | 68 | 6,0 | 3,0 | 340 | 10,0 | 326 | 8 | 302 | 29 |
40 | 73 | 380 | 364 | 338 | 31 | ||||
45 | 75 | 6,5 | 3,5 | 427 | 11,5 | 411 | 10 | 384 | 33 |
50 | 80 | 7 | 476 | 12 | 459 | 12 | 430 | 35 | |
Размеры профиля деталей, примыкающих к швеллерам | |||||||||
5 | 28 | 6 | 1,5 | 38 | 6,0 | 38 | 4 | 22 | 14 |
6,5 | 32 | 52 | 6,5 | 47 | 37 | 14 | |||
8 | 36 | 68 | 6,0 | 60 | 50 | 15 | |||
10 | 42 | 87 | 6,5 | 80 | 68 | 16 | |||
12 | 47 | 7 | 107 | 6,5 | 99 | 4 | 86 | 17 | |
14 | 53 | 1,5 | 127 | 118 | 5 | 104 | 18 | ||
16 | 59 | 2,0 | 147 | 136 | 5 | 122 | 19 | ||
18 | 65 | 2,0 | 167 | 155 | 6 | 140 | 20 | ||
20 | 72 | 2,0 | 186 | 7,0 | 173 | 6 | 158 | 21 | |
22 | 78 | 2,0 | 206 | 192 | 7 | 174 | 23 | ||
24 | 85 | 8 | 2,0 | 226 | 7,0 | 210 | 7 | 192 | 24 |
27 | 90 | 8 | 2,5 | 255 | 7,5 | 239 | 8 | 220 | 25 |
30 | 94 | 9 | 2,5 | 285 | 7,5 | 268 | 8 | 248 | 27 |
33 | 100 | 9 | 2,5 | 314 | 8,0 | 295 | 9 | 272 | 29 |
36 | 104 | 10 | 3,0 | 342 | 9,0 | 323 | 10 | 300 | 30 |
40 | 109 | 380 | 10,0 | 360 | 10 | 334 | 33 |
1. Допускается стыкование примыкающих деталей, высота которых отлична от высоты уголка, двутавра, швеллера.
2. Профиль типа Iприменяют в тех случаях, когда по расчету соединения на прочность требуется приварка примыкающих деталей к полкам двутавра или швеллера.
3. Допускается принимать r = 0.
4. Поверхность примыкающих деталей по контуру обработки должна быть без заусенцев с высотой неровностей не более 0,5мм.

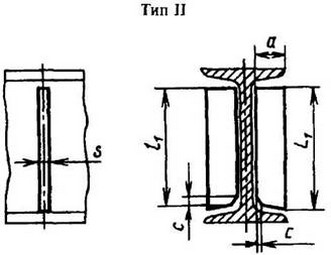

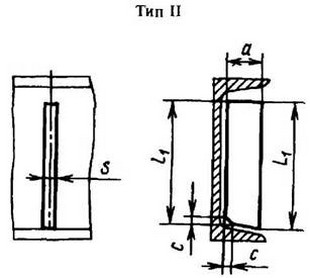

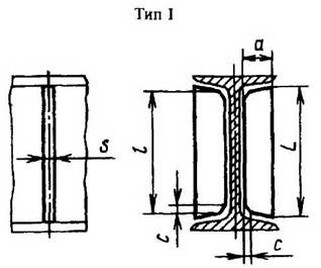

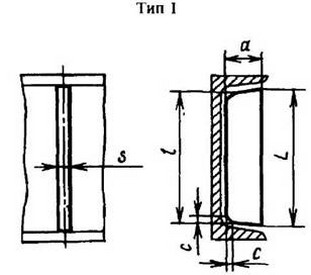

40. Форма ребер жесткости в прокатных профилях
Размеры, мм
Для двутавров по ГОСТ 8239-89
Для швеллеров по ГОСТ 8240-89
№ профиля | а ± 2 | S | с | Тип1 | Тип II | № профиля | а±2 | S | с | Тип I | Тип II | ||||
L-1 | l-1 | L1 | l1 | L-1 | l-1 | L1 | l1 | ||||||||
Для двутавровых балок по ГОСТ 8239-89 | Для швеллеров по ГОСТ 8240-89 | ||||||||||||||
10 | 25 | 5 | 4 | 87 | 82 | 80 | 78 | 8 | 30 | 5 | 4 | 65 | 60 | 58 | 56 |
12 | 30 | 107 | 101 | 100 | 97 | 10 | 40 | 4 | 87 | 80 | 79 | 76 | |||
14 | 30 | 126 | 120 | 119 | 116 | 12 | 45 | 4 | 107 | 99 | 99 | 95 | |||
16 | 36 | 6 | 5 | 146 | 139 | 137 | 134 | 14 | 50 | 6 | 5 | 127 | 118 | 117 | 113 |
18 | 40 | 5 | 166 | 158 | 157 | 153 | 16 | 55 | 5 | 146 | 136 | 136 | 131 | ||
20 | 45 | 6 | 185 | 176 | 174 | 170 | 18 | 60 | 6 | 166 | 155 | 154 | 149 | ||
22 | 50 | 6 | 206 | 195 | 194 | 189 | 20 | 65 | 6 | 185 | 173 | 173 | 167 | ||
24 | 50 | 8 | 6 | 224 | 213 | 212 | 207 | 22 | 70 | 7 | 205 | 192 | 191 | 185 | |
27 | 56 | 6 | 254 | 242 | 242 | 236 | 24 | 80 | 8 | 7 | 225 | 210 | 210 | 203 | |
30 | 60 | 7 | 284 | 271 | 270 | 264 | 27 | 85 | 8 | 254 | 239 | 238 | 231 | ||
33 | 65 | 7 | 312 | 298 | 298 | 291 | 30 | 90 | 8 | 284 | 268 | 268 | 260 | ||
36 | 65 | 8 | 340 | 326 | 325 | 318 | 33 | 95 | 9 | 312 | 295 | 294 | 286 | ||
40 | 70 | 8 | 379 | 364 | 363 | 356 | 36 | 95 | 10 | 340 | 323 | 321 | 313 | ||
45 | 70 | 10 | 10 | 425 | 411 | 408 | 401 | 40 | 100 | 10 | 37 8 | 360 | 359 | 350 |
Ребра жесткости типа 1 применяют при нагрузке, приложенной к обеим полкам профиля. При одной нагруженной полке профиля устанавливают ребра жесткости типа II.
