Оформить заказ46. Технические требования на шайбы (пo ГОСТ 18123-82)
Стандарт распространяется на круглые шайбы (ГОСТ 11371-78, 6958-78, 10450-78, 9649-78), косые (ГОСТ 10906-78) и стопорные (ГОСТ 13463-77 - 13466-77).
Вид материала | Марка материала | ГОСТ | Условное обозначение марки (группы) |
Углеродистые стали | 08, 08кп, 10, 10кп | 1050-88 | 01 |
Ст3, Ст3кп | 380-94 | 02 | |
15 20 35 45 | 1050-88 | 03 04 05 06 | |
Легированные стали | 40Х, 30ХГСА | 4543-71 | 11 |
Коррозионно-стойкие стали | 12Х18Н10Т | 5632-72 | 21 |
20X13 | 22 | ||
Латуни | Л63, ЛС59-1 | 15527-70 | 32 |
Л63 антимагнитная | 33 | ||
Бронза | БрАМц9-2 | 18175-78 | 34 |
Медь | М3 | 859-78 | 38 |
Алюминиевые сплавы | АМг5 | 4784-97 | 31 |
Д1 | 35 | ||
АД1 | 37 |
По соглашению между изготовителем и потребителем допускается изготовлять шайбы из материалов, не предусмотренных стандартом.
По заказу потребителя шайбы изготовляют термообработанными.
Покрытия, их условные обозначения и толщины - по ГОСТ 1759.0-87. Допускается применять и другие покрытия по ГОСТ 9.306-85.
Лапки стопорных шайб при их двукратном загибе и отгибе на угол 90° не должны ломаться и иметь трещины.
Схема построения условного обозначения шай
1 - исполнение (исполнение 1 не указывается); 2 - диаметр резьбы крепежной детали; 3 -толщина. Указывается для шайб с толщиной, не предусмотренной в стандартах на конкретные виды шайб; 4 - условное обозначение марки (группы) материала; 5 - марка материала. Указывается для групп 01; 02; 11; 32 и для материала, не предусмотренного в настоящем стандарте. Допускается в конструкторской документации не указывать марку материала для групп 01; 02; 11; 32; 6 - условное обозначение вида покрытия.
Отсутствие покрытия не указывается; 7 - толщина покрытия.
Для многослойного покрытия указывается суммарная толщина всех компонентов. Условное обозначение покрытия, которое не предусмотрено в настоящем стандарте, - по ГОСТ 9.306-85; 8 - обозначение стандарта на конкретный вид шайбы.
Если стандарт на конкретный вид шайбы предусматривает для одного исполнения два класса точности А и С, то в условном обозначении шайбы перед исполнением должна указываться соответствующая буква.
Примеры условных обозначений:
Шайба по ГОСТ 11371-78 исполнения 1 для крепежной детали с диаметром резьбы 12мм, с толщиной, установленной в стандарте, изстали марки 15, с цинковым покрытием толщиной 9мкм хроматированным:
Шайба 12.03.019 ГОСТ 11371-78
то же, изстали марки Ст3кп:
Шайба 12.02.Ст3кп.019 ГОСТ 11371-78
то же, исполнение 2, толщиной 4мм, не предусмотренной в стандарте на конкретный вид шайбы, изстали марки 08Х18Ш2Т, с титановым покрытием, не предусмотренным в настоящем стандарте:
Шайба 2.12 × 4.08Х18Н12Т.Ти9 ГОСТ 11371-78
47. Увеличенные шайбы (ГОСТ 6958-78), шайбы (ГОСТ 11371-78), уменьшенные шайбы (ГОСТ 10450-78) класса точности А
Размеры, мм
По ГОСТ 6958-78
ГОСТ 10450-78
По ГОСТ 11371-78
Диаметр резьбы крепежной детали | d1 | Шайбы увеличенные | Шайбы | Шайбы уменьшенные | ||||||
d2 | s | Масса 1000шт., кг | d2 | s | Масса* 1000шт., кг | d2 | s | Масса 1000шт., кг | ||
2,0 | 2,2 | 6 | 0,5 | 0,095 | 5,0 | 0,3 | 0,035 | 4,5 | 0,3 | 0,029 |
2,5 | 2,7 | 8 | 0,5 | 0,178 | 6.5 | 0,5 | 0,102 | 5,0 | 0,5 | 0,058 |
3.0 | 3,2 | 9 | 0,8 | 0,350 | 7,0 | 0,5 | 0,110 | 6,0 | 0,5 | 0,078 |
4,0 | 4,3 | 12 | 1,0 | 0,89 | 9,0 | 0,8 | 0,282 | 8,0 | 0,5 | 0,143 |
5.0 | 5.3 | 15 | 1.2 | 1,452 | 10,0 | 1,0 | 0,415 | 9.0 | 1,0 | 0,330 |
6,0 | 6,4 | 18 | 1.6 | 2,796 | 12,0 | 1,6 | 0,732 | 11,0 | 1,6 | 0,786 |
8,0 | 8,4 | 24 | 2.0 | 6,130 | 16,0 | 1.6 | 1.077 | 15,0 | 1,6 | 1,524 |
10,0 | 10,5 | 30 | 2,5 | 12,17 | 20,0 | 2,0 | 2,716 | 18,0 | 1,6 | 2,112 |
12,0 | 13.0 | 37 | 3,0 | 20.00 | 24,0 | 2,5 | 5,558 | 20,0 | 2,0 | 2,916 |
14.0 | 15,0 | 44 | 3,0 | 32,00 | 28,0 | 2,5 | 7,795 | 24,0 | 2,5 | 5,412 |
16,0 | 17.0 | 50 | 3.0 | 41,00 | 30.0 | 3,0 | 10,000 | 28,0 | 2,5 | 7,636 |
18,0 | 19,0 | 56 | 4,0 | 68,00 | 34.0 | 3,0 | 13,23 | 30,0 | 3,0 | 10,32 |
20,0 | 21.0 | 60 | 4.0 | 78,00 | 37,0 | 3,0 | 15,56 | 34,0 | 3,0 | 12,84 |
22,0 | 23,0 | 66 | 5.0 | 118,0 | 39.0 | 3,0 | 16.53 | 37,0 | 3,0 | 15,22 |
24.0 | 25,0 | 72 | 5,0 | 131,0 | 44,0 | 4,0 | 29,53 | 39.0 | 4,0 | 22.59 |
27.0 | 28,0 | 85 | 6,0 | 238,0 | 50,0 | 4.0 | 39,12 | 44,0 | 4,0 | 28.67 |
30,0 | 31,0 | 92 | 6,0 | 277,0 | 56,0 | 4,0 | 50,08 | 50,0 | 4,0 | 38.30 |
36,0 | 37,0 | 110 | 8,0 | 529,0 | 66,0 | 5,0 | 86,12 | 60,0 | 5,0 | 68,80 |
42,0 | 43,0 | - | - | - | 78,0 | 7,0 | 169,07 | - | - | - |
48,0 | 50,0 | - | - | - | 92,0 | 8,0 | 273,09 | - | - | - |
Для определения массы шайб значения массы, указанные в таблице для стальных шайб, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни; 1,13 - для меди.
ГОСТы предусматривают d1 = 1,0; 1,2; 1,4; 1,6мм, а также шайбы класса точности С.
Пример условного обозначения увеличенной шайбы класса точности А для крепежной детали диаметром резьбы 12мм установленной стандартом толщины, из стали 08кп, с цинковым покрытием, толщиной 9мкм:
Шайба А12.01.08кп.019 ГОСТ 6958-78
Предельные отклонения для класса точности А: наружного диаметра d2 - пoh14, при s > 4 - по h15; диаметра отверстия d1 - по Н13, при s > 4 - по Н14.
48. Шайбы класса точности А для пальцев (ГОСТ 9649-78)
Стальные шайбы предназначены для применения в шарнирных соединениях механизмов общего назначения.
Размеры, мм
d1 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | (25) | (28) | (32) | 36 | 40 | 50 | 55 | 60 | 70 | 80 | 90 |
d2 | 8 | 10 | 12 | 15 | 18 | 20 | 24 | 30 | 36 | 40 | 45 | 50 | 56 | 66 | 72 | 78 | 92 | 98 | 110 |
s | 0.8 | 1 | 1,6 | 2,0 | 2.5 | 2 | 3 | 4 | 6,0 | 6 | 8 | 8 | 10 | 10 | 12 | 12 |
ГОСТ предусматривает d1 = 3, 14, 18, 24. 27, 30. 33. 45. 65, 75 и 100мм. Размеры, указанные в скобках, применять не рекомендуется.
Пример условного обозначения шайбы
с диаметром d1 = 12мм. из стали 08кп, с окисным покрытием:Шайба 12.01.08кп.05 ГОСТ 6958-78
Предельные отклонения: наружного диаметра d2 - по h14, диаметра отверстия d1 - по Н11.
Остальные технические требования по ГОСТ 18123-82.1
49. Концевые шайбы (по ГОСТ 14734-69)
Размеры, мм

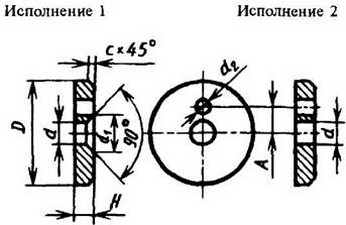

Шайбы

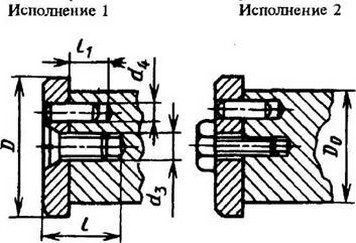

Рекомендуемые концы валов и крепление шайб
Пример применения
Обозначение шайб | Исполнение | D | Н | А±0,2 | d | d1 | d2 | с | Масса,кг | D0 | d3 | d4 К7 | l | l1 | Исполнение 1 | Исполнение 2 | Штифт поГОСТ 3128-70 |
Винт поГОСТ17475-80 | Болт поГОСТ7798-70 | ||||||||||||||||
7019-0621 | 1 | 28 | 4 | 7,5 | 5,5 | 10,3 | 3,5 | 0,6 | 0,018 | 20-24 | М5 | 3 | 16 | 10 | М5×12.56.05 | - | 3 × 10 |
7019-0622 -0623 | 1 2 | 32 | 5 | 9,0 | 6,6 | 12,3 | 4,5 | 1,0 | 0,029 0,030 | 24-28 | М6 | 4 | 18 | 12 | М6×16.56.05 | М6×16.56.05 | 4 × 12 |
7019-0624 -0625 | 1 2 | 36 | 10,0 | 12,3 | 0,037 0,038 | 28-32 | |||||||||||
7019-0626 -0627 | 1 2 | 40 | 12,3 | 0,046 0,047 | 32-36 | ||||||||||||
7019-0628 -0629 | 1 2 | 45 | 12,0 | 12,3 | 0,059 0,060 | 36-40 | |||||||||||
7019-0630 7019-0631 | 1 2 | 50 | 16,0 | 12,3 | 0,074 0,075 | 40-45 |
Продолжение табл. 49
Обозначение шайб | Исполнение | D | Н | А±0,2 | d | d1 | d2 | с | Масса,кг | D0 | d3 | d4 К7 | l | l1 | Исполнение 1 | Исполнение 2 | Штифт поГОСТ 3128-70 |
Винт поГОСТ17475-80 | Болт поГОСТ7798-70 | ||||||||||||||||
7019-0632 -0633 | 1 2 | 56 | 5 | 16,0 | 6,6 | 12,3 | 4,5 | 0,6 | 0,094 0,095 | 45-50 | М6 | 4 | 18 | 12 | М6×16.56.05 | М6×16.56.05 | 4 × 12 |
7019-0634 -0635 | I 2 | 63 | 6 | 20 | 9 | 16,5 | 5,5 | 1,6 | 0,141 0,143 | 50-55 | М8 | 5 | 22 | 16 | М8×20.56.05 | М8×20.56.05 | 5 × 16 |
7019-0636 -0637 | 1 2 | 67 | 16,5 | 0,160 0,162 | 55-60 | ||||||||||||
7019-0638 -0639 | 1 2 | 71 | 25 | 16,5 | 0,180 0,182 | 60-65 | |||||||||||
7019-0640 -0641 | 1 2 | 75 | 16,5 | 0,202 0,204 | 65-70 | ||||||||||||
7019-0642 -0643 | 1 2 | 85 | 28 | 16,5 | 0,261 0,263 | 70-75 | |||||||||||
-0644 7019-0645 | 1 2 | 90 | 16,5 | 0,294 0,296 | 75-80 |
Материал - сталь 45 по ГОСТ 1050-88. Допускается применять стали других марок с механическими свойствами не ниже, чем у стали 45. Покрытие - Хим. Окс.прм по ГОСТ 9.306-85. Допускается по соглашению между изготовителем и потребителем применять другие виды покрытий.
Пример обозначения концевой шайбы исполнения 1, диаметром D = 28мм:
Шайба 7019-0621 ГОСТ 14734-69

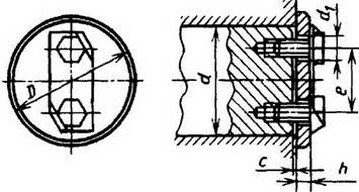

50. Концевые шайбы с двумя болтами для торцового крепления деталей
Размеры, мм
d | D | h | d1 | е | с, не более | Болт |
От 35 до 40 | 50 | 6 | 9 | 20 | 4 | М8 × 20 |
Св. 40 » 45 | 55 | 20 | ||||
» 45 » 50 | 60 | 25 | ||||
Св. 50 до 60 | 70 | 8 | 14 | 30 | 5 | М12 × 30 |
» 60 » 70 | 80 | 8 | 36 | |||
» 70 » 80 | 90 | 10 | 40 | |||
» 80 » 90 | 110 | 10 | 45 | |||
Св. 90 до 100 | 120 | 12 | 18 | 50 | М16 × 36 | |
» 100 » 110 | 125 | 55 | ||||
» 110 » 120 | 140 | 60 | ||||
» 120 » 130 | 150 | 65 |
Материал - сталь 45.
51. Торцовое крепление дисками на валах
Применяется для крепления на валах деталей привода (шестерен, звездочек, шкивов и др.) с помощью торцовых дисков и плоской шайбы.
Размеры, мм
Для вала диаметром 20 - 55мм
Диск
Шайба
Пример применения
Диаметр вала | D | S | d1 | d2 | l | с | В | L | S1 | l1 | А | R=S2 | b | h | L1 | Масса, кг | |
диска | шайбы | ||||||||||||||||
20 | 30 | 4 | 7 | 3 | 7 | 1 | 14 | 15 | 10 | 6,5 | 9 | 1 | 2,5 | 3 | 25 | 0,020 | 0,002 |
25 | 36 | 4 | 9 | 4 | 9 | 1 | 18 | 19 | 11 | 8,5 | 11 | 1 | 3,5 | 3 | 30 | 0,034 | 0,003 |
30 | 40 | 4 | 11 | 5 | 11 | 1 | 23 | 24 | 12 | 10,5 | 14 | 1 | 4,5 | 3 | 36 | 0,045 | 0,004 |
36 | 45 | 4 | 11 | 5 | 11 | 1 | 23 | 24 | 12 | 10,5 | 14 | 1 | 4,5 | 3 | 36 | 0,065 | 0,004 |
40 | 50 | 6 | 13 | 5 | 15 | 1,6 | 25 | 30 | 13 | 14,5 | 17 | 1 | 4,5 | 5 | 44 | 0,087 | 0,008 |
45 | 55 | 6 | 13 | 5 | 15 | 1,6 | 25 | 30 | 13 | 14,5 | 17 | 1 | 4,5 | 5 | 44 | 0,10 | 0,008 |
50 | 60 | 6 | 13 | 5 | 15 | 1,6 | 25 | 30 | 13 | 14,5 | 17 | 1 | 4,5 | 5 | 44 | 0,13 | 0,008 |
55 | 65 | 6 | 17 | 6 | 20 | 1,6 | 30 | 40 | 14 | 19,5 | 21 | 1,2 | 5,5 | 8 | 55 | 0,14 | 0,012 |
Для вала диаметром 60 - 100мм
Диск
Шайба
Пример применения
Диаметр вала | В | S | d1 | L | В | l | l1 | Масса, кг | |
диска | шайбы | ||||||||
60 | 70 | 5 | 11 | 60 | 20 | 14 | 32 | 0,14 | 0,013 |
65 | 75 | 0,17 | 0,013 | ||||||
70 | 80 | 0,18 | 0,013 | ||||||
75 | 85 | 5 | 13 | 85 | 24 | 17 | 50 | 0,21 | 0,019 |
80 | 90 | 5 | 0,24 | 0,019 | |||||
85 | 100 | 8 | 0,48 | 0,019 | |||||
90 | 105 | 8 | 0,53 | 0,019 | |||||
95 | 110 | 0,59 | 0,019 | ||||||
100 | 115 | 0,64 | 0,019 |
Материал - столь Ст3кп.
52. Упорные быстросъемные шайбы и канавки для них (по ГОСТ 11648-75)
Размеры, мм

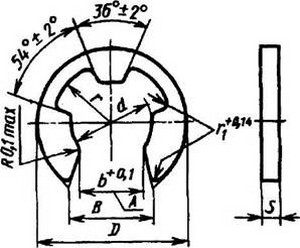

Шайба

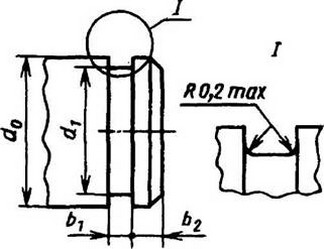

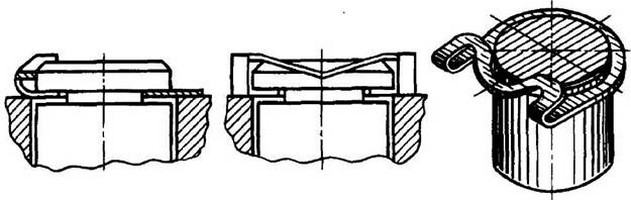

Рекомендуемые канавки под шайбы
d (отклонение по Н12) | D (отклонение по h12) | S | В(отклонение по Н14) | b | r | r1 | Диаметр вала d0 | d1 (отклонение по h11) | b1 | b2неменее | |||
Номинал | Отклонение | Номинал | Отклонение | Номинал | Отклонение | ||||||||
1,6 | 4 | 0,4 | ±0,04 | 1,8 | 1,3 | 1,3 | ±0,06 | 0,4 | От 2 до 2,5 | 1,6 | 0,5 | 0,06 | 0,4 |
2,0 | 6 | 0,4 | ±0,04 | 2,4 | 1,7 | 2,1 | ±0,06 | 0,4 | Св. 2,5 » 4 | 2,0 | 0,5 | 0,06 | 0,8 |
3,0 | 9 | 0,6 | ±0,05 | 3,6 | 2,6 | 3,3 | ±0,08 | 0,6 | » 4 »6 | 3,0 | 0,7 | 0,06 | 1,2 |
5,0 | 12 | 0,8 | ±0,05 | 5,5 | 4,4 | 4,4 | ±0,08 | 0,6 | » 6 » 8 | 5,0 | 0,9 | 0,06 | 1,2 |
7.0 | 15 | 1,0 | ±0,07 | 8,0 | 6,2 | 5,6 | ±0,08 | 0,6 | » 8 » 10 | 7,0 | 1,1 | 0,10 | 1,2 |
9,0 | 18 | 1,2 | ±0,08 | 10,0 | 8,0 | 6,8 | ±0,10 | 0,6 | » 10 » 12,5 | 9,0 | 1,4 | 0,10 | 2,0 |
12,0 | 24 | 1,2 | ±0,08 | 13,0 | 10,8 | 9,5 | ±0,10 | 0,6 | » 12,5 » 16 | 12,0 | 1,4 | 0,10 | 2,5 |
15.0 | 30 | 1,6 | ±0,11 | 16,0 | 13,5 | 12,0 | ±0,12 | 0,6 | » 16 » 20 | 15,0 | 1,8 | 0,10 | 3,5 |
Пример обозначения шайбы
с внутренним диаметром d= 5мм из бронзы БрКМц3-1, с покрытием 07 толщиной 6мкм:
Шайба 5.БрКМц3-1.076ГОСТ 11648-75
Технические требования. Шайбы изготовляют из углеродистой качественной конструкционной стали марки 65Г или безоловянной бронзы марки БрКМц3-1 по ГОСТ 18175-78.
По заказу потребителя шайбы изготовляют с покрытием. Виды и условные обозначения покрытий - по ГОСТ 1759.0-87. Толщины покрытий назначают в соответствии с ГОСТ 9.306-85 по соглашению между изготовителем и потребителем.
Допуск плоскостности шайб - не более 0,1мм.
Допуск соосности оси наружного диаметра относительно оси внутреннего диаметра для d≥ 5мм не более 0,04мм, для d > 5мм - не более 0,05мм.
Допуск симметричности паза А относительно оси внутреннего диаметра для d≤ 7мм не более 0,05мм, для d > 7мм - не более 0,1мм; допуск симметричности выступа Б - не более 1°.
Стальные шайбы должны иметь твердость 390 ... 502HV, бронзовые - не менее 186HV.
Допускаемые осевые нагрузки на шайбы приведены в табл. 53.
53. Допускаемые осевые нагрузки на упорные шайбы
d(отклонение по Н12), мм | Допускаемая осевая нагрузка на шайбу, Н, не более | d(отклонение по Н12), мм | Допускаемая осевая нагрузка на шайбу, Н, не более | ||||||
для d0min | для d0mах | для d0min | для d0mах | ||||||
стальную | бронзовую | стальную | бронзовую | стальную | бронзовую | стальную | бронзовую | ||
1,6 | 70 | 50 | 100 | 80 | 7,0 | 600 | 500 | 1400 | 1000 |
2,0 | 100 | 60 | 350 | 250 | 9,0 | 800 | 600 | 2400 | 1800 |
3,0 | 300 | 200 | 700 | 600 | 12,0 | 1000 | 800 | 2800 | 2200 |
5,0 | 450 | 350 | 1100 | 900 | 15,0 | 1200 | 1000 | 4400 | 3500 |
54. Шайбы сферические и конические
Размеры, мм
Шайба сферическая по ГОСТ 13438-68
Шайба коническая по ГОСТ 13439-68
Справочная высота шайб

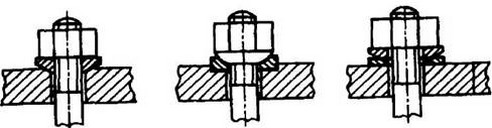

Примеры применения сферических и конических шайб
Обозначение шайб | Общие размеры | Сферическая | шайба | Коническая шайба | |||||||||
сферических | конических | Диаметр стержня | D | Н | d | b | b1 | r | Масса, кг | D1 | d1 | b2 | Масса, кг |
7019-0391 | 7019-0411 | 6 | 12 | 4 | 6,4 | 2,4 | 1 | 9 | 0,001 | 11 | 7 | 2,8 | 0,002 |
0392 | 0412 | 8 | 17 | 5 | 8,4 | 3,5 | 1 | 12 | 0,003 | 16 | 10 | 3,5 | 0,004 |
0393 | 0413 | 10 | 21 | 6 | 10,5 | 4,0 | 1 | 15 | 0,005 | 20 | 12 | 4,2 | 0,007 |
0394 | 0414 | 12 | 24 | 7,2 | 13 | 4,5 | 1,2 | 18 | 0,008 | 22 | 15 | 5,0 | 0,010 |
0395 | 0415 | 16 | 30 | 8,5 | 17 | 5,3 | 1,2 | 22 | 0,012 | 28 | 19 | 6,2 | 0,019 |
0396 | 0416 | 20 | 36 | 10,5 | 21 | 6,3 | 1,6 | 27 | 0,021 | 33 | 24 | 7>5 | 0,026 |
0397 | 0417 | 24 | 44 | 13,5 | 25 | 8 | 2 | 32 | 0,042 | 41 | 28 | 9,5 | 0,056 |
0398 | 0418 | 30 | 56 | 17 | 31 | 10 | 2,5 | 40 | 0,082 | 52 | 35 | 12 | 0,126 |
0399 | 0419 | 36 | 68 | 22 | 37 | 14 | 4 | 50 | 0,166 | 64 | 42 | 15 | 0,222 |
0400 | 0420 | 42 | 78 | 26,5 | 43 | 16 | 5,5 | 58 | 0,250 | 74 | 48 | 18 | 0,365 |
7019-0401 | 7019-0421 | 48 | 92 | 35 | 50 | 21 | 8 | 67 | 0,525 | 85 | 56 | 22 | 0,641 |
Пример обозначения сферической шайбы под стержень диаметром 6мм:
Шайба 7019-0391 ГОСТ 13438-68
то же конической шайбы:
Шайба 7019-0411 ГОСТ 13438-68
Материал - сталь марки 45 по ГОСТ 1050-88.
Допускается применять сталь других марок с механическими свойствами не ниже, чем у стали 45.
Твердость 41 ... 46,5 HRCэ.
Неуказанные предельные отклонения размеров:
отверстий - Н14, валов – h14. остальных - ± t2/2.
Покрытие - Хим. Окс.прм по ГОСТ 9.306-85. Допускается по соглашению между изготовителем и потребителем применять другие виды покрытий.
55. Пружинные шайбы (по ГОСТ 6402-70 в ред. .)
Размеры, мм
Исполнение 1
m≤ 0,7smax
h1 = 2s ± 15%
Исполнение 2
h2 = (2s + 2k) ± 15%
Пружинные шайбы изготовляют с квадратным поперечным сечением четырех типов: Н - нормальные; Т - тяжелые; ОТ - особо тяжелые; Л - легкие.
Диаметр болта, винта, шпильки | d | Шайбы | Расчетная упругая сила шайб из стали 65Г, H | |||||||||||
Легкие (Л) | Нормальные (Н) | Тяжелые (Т) | Особо тяжелые (ОТ) | |||||||||||
b | s | Масса1000шт.,кг | s = b | Масса1000шт.,кг | s = b | Масса1000шт.,кг | s = b | Масса1000шт.,кг | Л | Н | Т | ОТ | ||
2 | 2,1 | 0,8 | 0,5 | 0,030 | 0,5 | 0,017 | 0,6 | 0,025 | - | - | 7,8 | 11,8 | 26,5 | - |
2,5 | 2,6 | 0,8 | 0,6 | 0,042 | 0,6 | 0,030 | 0,8 | 0,056 | - | - | 14,7 | 16,7 | 57,8 | - |
3 | 3,1 | 1,0 | 0,8 | 0,084 | 0,8 | 0,064 | 1,0 | 0,105 | - | - | 35,3 | 38,2 | 101 | - |
3,5 | 3,6 | 1,0 | 0,8 | 0,094 | 1,0 | 0,117 | - | - | - | - | 21,6 | 71,5 | - | - |
4 | 4,1 | 1,2 | 0,8 | 0,129 | 1,0 | 0,129 | 1 4 | 0,273 | - | - | 14,7 | 52,9 | 230 | - |
5 | 5,1 | 1,2 | 1,0 | 0,191 | 1,2 | 0,228 | 1,6 | 0,432 | - | - | 28,4 | 71,5 | 252 | - |
6 | 6,1 | 1,6 | 1,2 | 0,378 | 1,4 | 0,376 | 2,0 | 0,827 | - | - | 36,3 | 88,2 | 418 | - |
7 | 7,2 | 2,0 | 1,6 | 0,749 | 2,0 | 0,936 | - | - | - | - | 92,1 | 289 | - | - |
8 | 8,2 | 2,0 | 1,6 | 0,287 | 2,0 | 1,034 | 2,5 | 1,678 | - | - | 71,5 | 214 | 583 | - |
10 | 10,2 | 2,5 | 2,0 | 1,608 | 2,5 | 2,010 | 3,0 | 2,984 | 3,5 | 4,212 | 114 | 339 | 770 | 1490 |
12 | 12,2 | 3,5 | 2,5 | 3,462 | 3,0 | 3,450 | 3,5 | 4,816 | 4,0 | 6,488 | 187 | 499 | 1000 | 1774 |
14 | 14,2 | 4,0 | 3,0 | 5,487 | 3,2 | 4,480 | 4,0 | 7,316 | 4,5 | 9,509 | 295 | 463 | 1235 | 2058 |
16 | 16,3 | 4,5 | 3,2 | 7,507 | 3,5 | 6,084 | 4,5 | 10,56 | 5,0 | 13,34 | 283 | 495 | 1509 | 2372 |
18 | 18,3 | 5,0 | 3,5 | 10,23 | 4,0 | 8,960 | 5,0 | 14,62 | 5,5 | 18,06 | 305 | 673 | 1803 | 2734 |
20 | 20,5 | 5,5 | 4,0 | 14,33 | 4,5 | 12,69 | 5,5 | 19,70 | 6,0 | 23,89 | 434 | 856 | 2107 | 3077 |
24 | 24,5 | 6,5 | 4,8 | 24,16 | 5,5 | 22,68 | 7,0 | 38,55 | 8,0 | 51,93 | 642 | 1382 | 3989 | 7085 |
27 | 27,5 | 7,0 | 5,5 | 33,14 | 6,0 | 30,10 | 8,0 | 56,67 | 9,0 | 73,71 | 928 | 1539 | 5459 | 9055 |
30 | 30,5 | 8,0 | 6,0 | 46,14 | 6,5 | 39,05 | 9,0 | 79,80 | 10 | 101,1 | 1029 | 1695 | 7115 | 11192 |
33 | 33,5 | 10 | 6,0 | 65,07 | 7,0 | 49,52 | - | - | - | - | 692 | 1882 | - | - |
36 | 36,5 | 10 | 6,0 | 69,51 | 8,0 | 70,99 | 10 | 115,9 | 12 | 173,9 | 566 | 2773 | 7428 | 16317 |
39 | 39,5 | 10 | 6,0 | 73,90 | 8,5 | 86,37 | - | - | - | - | 469 | 2999 | - | - |
42 | 42.5 | 12 | 7,0 | 113,9 | 9,0 | 103,8 | 12 | 195,2 | - | - | 756 | 3244 | 11535 | - |
45 | 45,5 | 12 | 7,0 | 120,1 | 9,5 | 123,5 | - | - | - | - | 643 | 3489 | - | - |
48 | 48,5 | 12 | 7,0 | 126,3 | 10 | 145,4 | - | - | - | - | 554 | 3753 | - | - |
Примечания:
1. Допускается увеличение размера S в пределах 10% от номинального размера.
2. Для определения массы шайб из бронзы массу, указанную в таблице, следует умножить на коэффициент 1,08.
Примеры обозначения шайбы исполнения 1 для болта, винта, шпильки диаметром резьбы 12мм: легкой из бронзы БрКМц3-1 без покрытия:
Шайба 12Л БрКМц3-1 ГОСТ 6402-70
нормальной из стали 65Г с кадмиевым покрытием толщиной 9мкм:
Шайба 12 65Г 029 ГОСТ 6402- 70
тяжелой исполнения 2 из стали 30X13 с пассивным покрытием:
Шайба 2 12Т30Х13 11 ГОСТ 6402-70
Пружинные шайбы изготовляют из проволоки по ГОСТ 11850-72 или по другой нормативно-технической документации изстали марок 65Г, 70 и 30X13.
Допускается изготовление пружинных шайб из бронзы марки БрКМц-1 по ГОСТ 18175-78 или других цветных сплавов.
Твердость стальных шайб 41,5 ... 49,6 HRCэ, бронзовых - не мене 90 HRB. Допускается увеличенная твердость шайб из стали 70 до 51,5 HRCэ.
Шайбы изготовляют с покрытием или без покрытия. Виды покрытий, их условные обозначения и толщины - по ГОСТ 17590-87. Допускается применять другие виды покрытий по ГОСТ 9.306-85.
56. Стопорные многолапчатые шайбы (по ГОСТ 11872-89)
Стопорные многолапчатые шайбы класса точности А предназначены для стопорения круглых шлицевых гаек; изготовляют типов: Л - легкие; Н - нормальные.
Размеры, мм
Тип Н - нормальные
Исполнение 1
Исполнение 2
* Размер d2в развертке.
Диаметр резьб | d1 (поле допуска Н12) | d2 | d3 | b | h | l (поле допуска Н14) | r, не более | s | Масса 1000 стальных шайб,кг |
поле допуска h14 | |||||||||
5 | 5,2 | 16 | 8,0 | 1,5 | 1,5-2,5 | 3,2 | 0,2 | 0,8 | 0,433 |
6 | 6,2 | 18 | 9,5 | 1,8 | 2-3 | 4,2 | 0,8 | 0,573 | |
8 | 8,5 | 24 | 14 | 3,0 | 2-3 | 5,5 | 1,0 | 1,560 | |
10 | 10,5 | 26 | 16 | 3,5 | 2,5-4 | 7,0 | 1,0 | 1,850 | |
12 | 12,5 | 28 | 18 | 3,8 | 2,5-4 | 9,0 | 0,2 | 1,0 | 2,070 |
14 | 14,5 | 30 | 20 | 3,8 | 2,5-4 | 11 | 0,2 | 2,200 | |
16 | 16,5 | 32 | 22 | 4,8 | 2,5-4 | 13 | 0,5 | 2,612 | |
18 | 18,5 | 34 | 24 | 4,8 | 3,5-6 | 15 | 0,5 | 2,786 | |
20 | 20,5 | 36 | 27 | 4,8 | 3,5-6 | 17 | 0,5 | 3,247 | |
22 | 22,5 | 40 | 30 | 4,8 | 3,5-6 | 19 | 3,770 | ||
24 | 24,5 | 44 | 33 | 4,8 | 3,5-6 | 21 | 4,770 | ||
27 | 27,5 | 47 | 36 | 4,8 | 4,5-8 | 24 | 4,822 | ||
30 | 30,5 | 50 | 39 | 4,8 | 4,5-8 | 27 | 1,0 | 5,136 | |
33 | 33,5 | 54 | 42 | 5,8 | 30 | 1,6 | 9,598 | ||
36 | 36,5 | 58 | 45 | 5,8 | 33 | 1,6 | 10,32 | ||
39 | 39,5 | 62 | 48 | 5,8 | 36 | 1,6 | 11,04 | ||
42 | 42,5 | 67 | 52 | 5,8 | 4,5-8 | 39 | 0,5 | 1,6 | 12,78 |
45 | 45,5 | 72 | 56 | 5,8 | 4,5-8 | 42 | 0,5 | 14,65 | |
48 | 48,5 | 77 | 60 | 7,8 | 4,5-8 | 45 | 0,8 | 18,17 | |
52 | 52,5 | 82 | 65 | 7,8 | 5,5-10 | 49 | 0,8 | 20,45 | |
56 | 57 | 87 | 70 | 7,8 | 5,5-10 | 53 | 0,8 | 22,29 | |
60 | 61 | 92 | 75 | 7,8 | 57 | 24,79 | |||
64 | 65 | 97 | 80 | 7,8 | 61 | 27,46 | |||
68 | 69 | 102 | 85 | 9,5 | 65 | 31,74 | |||
72 | 73 | 107 | 90 | 9,5 | 6,5-13 | 69 | 34,77 | ||
76 | 77 | 112 | 95 | 73 | 37,97 | ||||
80 | 81 | 117 | 100 | 76 | 41,47 | ||||
85 | 86 | 122 | 105 | 81 | 43,35 | ||||
90 | 91 | 127 | 110 | 11,5 | 86 | 1,0 | 2,0 | 58,52 | |
95 | 96 | 132 | 115 | 91 | 60,86 | ||||
100 | 101 | 137 | 120 | 96 | 63,20 | ||||
105 | 106 | 142 | 125 | 101 | 65,54 | ||||
110 | 111 | 152 | 130 | 13,5 | 106 | 73,06 | |||
115 | 116 | 157 | 135 | 111 | 75,40 | ||||
120 | 121 | 162 | 140 | 116 | 78,70 | ||||
125 | 126 | 167 | 145 | 121 | 80,08 |
Примечания:
1. Допускается изготовление шайб без отгиба лапок на угол 25°.
2. Для определения массы латунных шайб значения массы, указанные в таблице, умножают на коэффициент 1,08.
Пример обозначения стопорной многолапчатой шайбы исполнения 1, типа Н, для круглой шлицевой гайки с диаметром резьбы 64мм, из материала группы 01, с покрытием 05:
Шайба Н. 64.01.05 ГОСТ 11872-89
то же исполнения 2 из материала группы 02, с покрытием 02 толщиной 9мкм:
Шайба 2Н.64.02.029 ГОСТ 11872-89
Легкий тип шайб в обозначении не указывается.
57. Шайбы стопорные класса точности А (по ГОСТ 13463-77 и ГОСТ 13465-77)
Стопорные шайбы с лапкой и носком предназначены для устранения самоотвинчивания шестигранных гаек и болтов с шестигранной головкой.
Размеры, мм
Шайбы стопорные с лапкой по ГОСТ 13463-77
Исполнение 1
Исполнение 2
Шайбы стопорные с носком по ГОСТ 13465-77
Исполнение 1
Исполнение 2
Гнездо для носка

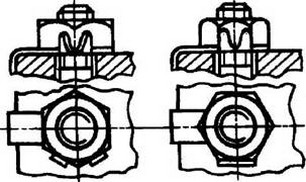

Примеры применения шайб с лапкой
Примеры применения шайб с носком
Общие размеры | Шайба с лапкой по ГОСТ 13463-77 | Шайба с носком по ГОСТ 13465-77 | Гнездо для носка | ||||||||||||||||
Диаметр резьбы болта (гайки) | d1(поле допуска Н12) | D | В | L1 (поле допуска js15) | s | r*1 | r1*1 | Δ*2 | B1(поле допуска h14) | L (поле допуска JS15) | Масса 1000 шт., кг | L | L2 | B1(поледопуска h14) | R*1 | Масса 1000 шт., кг | А (поле допуска ±IT15/2) | d2 (поле допуска Н14) | h (поле допуска ±IT15) |
Поле допуска h14 | Поле допуска js15 | ||||||||||||||||||
3 | 3,2 | 5,5 | 4 | 5 | 0,5 | 0,5 | 0,5 | 0,25 | 3 | 12 | 0,189 | 7,5 | 4,5 | 2,4 | 1 | 0,124 | 4,3 | 3 | 5 |
4 | 4,3 | 7 | 5 | 6 | 0,3 | 4 | 14 | 0,283 | 8,5 | 5,5 | 2,4 | 0,166 | 5,3 | 3 | |||||
5 | 5,3 | 8 | 6 | 7,5 | 0,3 | 5 | 16 | 0,387 | 10 | 7 | 3,4 | 0,232 | 6,8 | 4 | |||||
6 | 6,4 | 10 | 7,5 | 9 | 0,8 | 0,5 | 0,5 | 0,3 | 6 | 18 | 0,875 | 11,5 | 7,5 | 3,4 | 0,524 | 7,3 | 4 | 6 | |
8 | 8,4 | 14 | 9 | 11 | 1,0 | 0,5 | 1 | 8 | 20 | 1,574 | 12,5 | 8,5 | 3,4 | 1,061 | 8,1 | 4 | |||
10 | 10,5 | 17 | 10 | 13 | 1,0 | 1,2 | 1 | 10 | 22 | 2,338 | 14 | 10 | 4,4 | 1,468 | 9,6 | 5 | |||
12 | 13 | 19 | 12 | 15 | 1,0 | 1,2 | 2 | 0,4 | 12 | 28 | 3,185 | 16 | 12 | 4,4 | 1,6 | 1,667 | 11,5 | 5 | 6 |
(14) | 15 | 22 | 12 | 17 | 12 | 28 | 3,480 | 16 | 12 | 4,4 | 2,051 | 11,5 | 5 | 6 | |||||
16 | 17 | 24 | 15 | 20 | 15 | 32 | 4,595 | 20 | 15 | 5,4 | 2,579 | 14,5 | 6 | 8 | |||||
(18) | 19 | 27 | 18 | 22 | 1,0 | 1,2 | 2 | 18 | 36 | 6,048 | 24 | 18 | 6 | 3,363 | 17,5 | 7 | 8 | ||
20 | 21 | 30 | 18 | 24 | 1,2 | 2 | 18 | 36 | 6,432 | 24 | 18 | 6 | 3,888 | 17,5 | 7 | ||||
(22) | 23 | 32 | 20 | 25 | 1,6 | 3 | 20 | 42 | 7,839 | 26 | 20 | 7 | 4,307 | 19,5 | 8 | ||||
24 | 25 | 36 | 20 | 28 | 1,0 | 1,6 | 3 | 20 | 42 | 8,688 | 26 | 20 | 7 | 1,6 | 5,359 | 19,5 | 8 | 8 | |
(27) | 28 | 41 | 24 | 30 | 1,6 | 24 | 48 | 18,57 | 28 | 22 | 8 | 2 | 11,03 | 21,2 | 9 | 8 | |||
30 | 31 | 46 | 26 | 32 | 1,6 | 26 | 52 | 28,33 | 32 | 25 | 8 | 2 | 13,76 | 24,2 | 9 | 10 | |||
36 | 37 | 55 | 30 | 38 | 1,6 | 2 | 3 | 0,5 | 30 | 60 | 30,55 | 38 | 30 | 11 | 2 | 19,76 | 29,2 | 12 | 10 |
42 | 43 | 65 | 36 | 42 | 4 | 36 | 70 | 42,53 | 44 | 36 | 11 | 27,17 | 35,2 | 12 | 10 | ||||
48 | 50 | 75 | 40 | 50 | 4 | 40 | 80 | 55,30 | 50 | 40 | 13 | 40,23 | 39,2 | 14 | 12 |
*1 Пред.откл. размеров от 1мм и более по js16; размеров менее 1мм ±0,1.
*2 Δ - несимметричность носка и лапок относительно осей отверстия диаметром d1.
В таблице приведена масса шайб изстали; для определения массы шайб из других материалов следует использовать коэффициенты: 1,009 - для коррозионно-стойких сталей; 1,08 - для латуни.
В технически обоснованных случаях диаметр отверстия d1 можно принимать равным номинальному диаметру резьбы с полем допуска В12.
Допускается изготовлять шайбы с предварительно отогнутыми лапками под углом ≤ 15° до диаметра D1, с радиусом гибки 1,6мм.
Технические требования - по ГОСТ 18123-82.
Допускается изготовлять шайбы без скругления концов радиусом r2.
По согласованию с потребителем допускается изготовлять шайбы без углового выреза (60 ± 2)°.
Пример обозначения стопорной шайбы с диаметром резьбы 10мм, из материала группы 01, с покрытием 01 толщиной 6мкм:
Шайба 10.01.016 ГОСТ 13463-77
то же исполнения 2 с предельным отклонением по В12, из материала группы 01, с покрытием 05:
Шайба 2.10.В12.01.05 ГОСТ 13463-77
58. Шайбы стопорные уменьшенные класса точности А (ГОСТ 13464-77 и ГОСТ 13466-77)
Уменьшенные стопорные шайбы с лапкой или носком предназначены для стопорения шестигранных гаек и болтов с шестигранной головкой, с уменьшенным размером под ключ.
Размеры, мм
Шайба с лапкой уменьшенная ГОСТ 13464-77
Исполнение 1
Исполнение 2
Шайба с носком уменьшенная ГОСТ 13466-77
Исполнение 1
Исполнение 2
Эскиз гнезда для носка см. табл. 57.
Δ - предельные смещения оси окружности диаметром D и осей симметрии лапок относительно оси отверстия d1.
* Для r и R пред.откл. размеров от 1мм и более по JS16; размеров менее 1мм ±0,1.
Размеры, заключенные в скобки, применять не рекомендуется
Общие размеры | Шайба с лапкой по ГОСТ 13464-77 | Шайба с носком по ГОСТ 13466-77 | Гнездо для носка | |||||||||||||||
Диаметр резьбы | d1(поле допуска В12) | D | B | L1 (поле допуска JS15) | s | r* | Δ | B1 (поле допуска h14) | L (поле допуска js15) | Масса 1000 шт.,кг | В1(поле допуска h14) | L | L2 | R* | Масса 1000 шт., кг | А (поле допуска ±IT15/2) | d2 (поле допуска Н14) | h (поле допуска ±IT15) |
Поле допуска h14 | Поле допуска js15 | |||||||||||||||||
6 | 6 | 10 | 7,5 | 9 | 0,8 | 0,5 | 0,2 | 6 | 12 | 0,673 | 3,4 | 11,5 | 7,5 | 1,0 | 0,548 | 7,3 | 4 | 6 |
8 | 8 | 12 | 9 | 11 | 1,0 | 0,5 | 7 | 14 | 1,109 | 3,4 | 12,5 | 8,5 | 1,6 | 0,843 | 8,1 | 4 | ||
10 | 10 | 14 | 10 | 13 | 1,0 | 1,0 | 8 | 18 | 1,518 | 4,4 | 14 | 10 | 1,6 | 1,069 | 9,6 | 5 | ||
12 | 12 | 17 | 11 | 15 | 1,0 | 1,0 | 0,2 | 10 | 20 | 2,077 | 4,4 | 16 | 12 | 1,6 | 1,433 | 11,5 | 5 | 6 |
(14) | 14 | 19 | 12 | 17 | 1,2 | 1,1 | 0,25 | 11 | 24 | 3,146 | 4,4 | 16 | 12 | 1,913 | 11,5 | 5 | 6 | |
16 | 16 | 22 | 13 | 18 | 1,2 | 1,2 | 0,25 | 12 | 26 | 3,809 | 5,4 | 20 | 15 | 2,572 | 14,5 | 6 | 8 | |
(18) | 18 | 24 | 14 | 20 | 1,2 | 1,2 | 0,25 | 14 | 30 | 4,765 | 6 | 24 | 18 | 3,069 | 17,5 | 7 | 8 | |
20 | 20 | 27 | 16 | 22 | 1,6 | 16 | 32 | 5,862 | 6 | 24 | 18 | 3,639 | 17,5 | 7 | ||||
(22) | 22 | 30 | 18 | 24 | 1,6 | 18 | 34 | 7,061 | 7 | 26 | 20 | 4,565 | 19,5 | 8 | ||||
24 | 24 | 32 | 19 | 25 | 1,6 | 19 | 38 | 8,056 | 7 | 26 | 20 | 4,778 | 19,5 | 8 |
В таблице приведена масса шайб из стали.
Пример обозначения стопорной шайбы с диаметром резьбы 10мм, из материала группы 03, с покрытием 01 толщиной 6мкм:
Шайба 10.03.016 ГОСТ 13464-77
то же исполнения 2:
Шайба 2.10.03.016 ГОСТ 13464-77
Допускается изготовлять шайбы с предварительно отогнутыми лапками под утлом ≤ 15°до диаметра D1, с радиусом гибки 1,6мм. Технические требования - по ГОСТ 18123-82.
59. Косые шайбы (ГОСТ 10906-78)
Косые шайбы класса точности С предназначены для подкладывания под гайки или головки болтов с целью выравнивания 10% уклонов полок швеллеров и 12% уклонов полок двутавровых балок.
Размеры, мм
Диаметр резьбы крепежной детали | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
d | 6,6 | 9 | 11 | 13 | 15 | 17 | 19 | 22 | 24 | 26 | 30 |
В | 16 | 20 | 30 | 40 | 50 | ||||||
Предельноеотклонение | +1,0 | + 1,0 | + 1,0 | +1,4 | |||||||
-1,5 | -1,7 | -1,9 | -2,3 | ||||||||
s(пред. откл. +0,3 -0,5) | 5,8 | 6,2 | 7,3 | 8,4 | 9,5 | ||||||
s1* | 4,9 | 5,1 | 5,7 | 6,2 | 6,8 | ||||||
Масса 1000 шт., кг | 8,5 | 7,4 | 12,2 | 34,3 | 32,1 | 29,9 | 64,1 | 59,4 | 55,9 | 104,4 | 95,7 |
* Размер для справок.
В таблице приведена масса стальных шайб. Для определения массы шайб, изготовленных из других материалов, табличные значения умножать на коэффициенты: 0,356 - для алюминия; 0,970 - для бронзы; 1,080 - для латуни.
Пример условного обозначения косой шайбы для крепежной детали диаметром 12мм, изстали марки Ст3, с цинковым покрытием толщиной 6мкм, хроматированным:
Шайба 12.02.Ст3.016 ГОСТ 10906-78
Шайбы изготовляют из прокатной стали по ГОСТ 5157-83. Допускается изготовление косых шайб из полосовой или листовой стали.
Допуск симметричности квадрата относительно оси отверстия в диаметральном выражении 2IT14 (определять по размеру В).
Технические требования - по ГОСТ 18123-82.

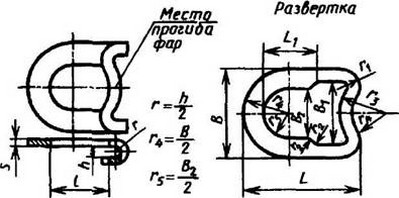

60. Шайбы замковые ШЕЗ
Размеры, мм
Шифр шайбы | Номинальный диаметр валика | l | h | L | L2 | s | в | В1 | В2 | r1 | r2 | r3 | Допускаемая осевая нагрузка, Н | Масса 1000 шт., кг |
ШЕЗ-4 | 4-5 | 4 ±0,5 | 2 | 14 | 4 | 1,0 | 8 | 5 | 3,1 | 1,8 | 0,3 | 5,5 | 1000 | 0,05 |
ШЕЗ-6 | 6-8 | 6 ±0,5 | 3 | 17 | 5 | 1,0 | 12 | 8 | 4,1 | 3,0 | 0,4 | 8,0 | 1500 | 0,1 |
ШЕЗ-10 | 10-13 | 10 ± 0,5 | 4 | 25 | 9 | 1,0 | 18 | 13 | 8,1 | 4,5 | 0,5 | 12,0 | 2300 | 0,2 |
ШЕЗ-14 | 14-17 | 13 ±0,8 | 4 | 32 | 12 | 1,6 | 24 | 17 | 10,2 | 5,5 | 0,6 | 16,0 | 5500 | 0,5 |
ШЕЗ-18 | 18-20 | 17 ± 0,8 | 5 | 38 | 16 | 1,6 | 28 | 20 | 14,2 | 6,0 | 0,7 | 18,0 | 7000 | 0,6 |
ШЕЗ-22 | 22-24 | 21 ±0,8 | 5 | 44 | 20 | 2,0 | 32 | 24 | 18,2 | 6,0 | 0,8 | 20,0 | 10300 | 0,9 |
ШЕЗ-25 | 25-28 | 24 ± 0,8 | 6 | 50 | 23 | 2,0 | 38 | 28 | 20,2 | 7,5 | 1,0 | 24,0 | 11800 | 1,2 |
ШЕЗ-30 | 30-32 | 28 ± 0,8 | 6 | 56 | 26 | 2,0 | 42 | 32 | 24,2 | 7,5 | 1,0 | 26,0 | 14000 | 1,5 |
ШЕЗ-36 | 36-38 | 33 ± 0,8 | 7 | 64 | 32 | 2,5 | 48 | 38 | 28,2 | 8,0 | 1,5 | 29,0 | 21300 | 2,4 |
ШЕЗ-40 | 40-42 | 37 ± 0,8 | 7 | 70 | 35 | 2,5 | 52 | 42 | 32,2 | 9,0 | 1,5 | 31,0 | 23500 | 3,1 |
ШЕЗ-45 | 45-48 | 43 ± 0,8 | 8 | 78 | 40 | 2,5 | 60 | 48 | 36,2 | 10,0 | 1,5 | 36,0 | 25800 | 3,7 |
ШЕЗ-50 | 50-52 | 46 ±1 | 8 | 85 | 44 | 3,0 | 66 | 52 | 40,3 | 10,0 | 2,0 | 40,0 | 35000 | 5,1 |
ШЕЗ-55 | 55-60 | 53 ±1 | 8 | 98 | 50 | 3,0 | 76 | 62 | 45,3 | 11,0 | 2,0 | 45,0 | 38000 | 5,8 |
ШЕЗ-65 | 65-70 | 63 ± 1 | 9 | 112 | 58 | 3,0 | 86 | 72 | 55,3 | 11,0 | 2,0 | 50,0 | 42000 | 6,5 |
ШЕЗ-75 | 75-80 | 73 ±1 | 9 | 124 | 68 | 3,0 | 96 | 82 | 65,3 | 13,0 | 3,0 | 55,0 | 64300 | 11,3 |
ШЕЗ-85 | 85-90 | 83 ± 1 | 10 | 138 | 78 | 3,0 | 110 | 92 | 75,3 | 15,0 | 3,0 | 64,0 | 72500 | 14,2 |
ШЕЗ-95 | 95-100 | 93 ± 1 | 10 | 148 | 88 | 3,0 | 120 | 102 | 85,3 | 17,0 | 3,0 | 69,0 | 82500 | 14,9 |
Рис. 3. Шайбы ШЕЗ до замыкания
Шайбы замковые ШЕЗ имеют удлиненную форму с загнутым концом (фартуком). Их применяют как стопорное устройство, предохраняющее от осевого смещения детали конструкций, не требующих предварительной затяжки. При установке шайбу заводят в проточку штыря или вала до упора, после чего с помощью специального ключа или легкими ударами прогибают середину перемычки фартука до совмещения ее с буртиком вала (рис. 3 и 4).
Рис. 4. Шайбы ШЕЗ после замыкания

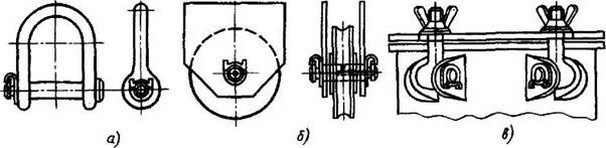

Рис. 5. Примеры применения шайб ШЕЗ
Разбирая узел, тем же ключом, отверткой или рычагом выпрямляют перемычку и снимают шайбу.
При правильном выполнении операций установки и снятия шайбы, изготовленные из пластичного материала (например, из стали 10), могут быть использованы до 20 раз.
Для обеспечения правильной работы шайбы необходимо выбрать продольный зазор между шайбой и валиком.
Примеры применения шайбы ШЕЗ приведены на рис. 5, а - в.
Материал - сталь марок Ст2 или 10
В технически обоснованных случаях шайбы можно изготовлять изкоррозионно-стойкой стали и сталей с особыми физическими свойствами по ГОСТ 5632-72, а также из алюминиевых сплавов АМц и АМг по ГОСТ 4784-97.
Антикоррозионное покрытие указывают в заказе.
Допуски на свободные размеры - по h14, H14 и t2/2.
Допускаемое смешение осей внутреннего и внешнего контуров:
0,3мм для ШЕЗ-4 - ШЕЗ-18;
0,4мм для ШЕЗ-22 - ШЕЗ-95.
Допускаемая осевая нагрузка указана в табл. 60 для стали Ст2; коэффициент запаса ≈4.
При штамповке шайб необходимо иметь в виду, что гибка фартука должна выполняться поперек волокон проката.
Фартук шайбы гнуть в сторону, противоположную завалу от штамповки.
Размеры валиков и проточек под шайбы ШЕЗ указаны в гл. I, т. II.
Пример обозначения шайбы замковой ШЕЗ для валика диаметром 6-8мм:
Шайба ШЕЗ-6 МН 787-60.
