Оформить заказ41. Размеры зева (отверстия) ключа и под ключ (ГОСТ 6424-73 в ред. 1992 г.)
Стандарт устанавливает размеры зева (отверстия) ключей, конца ключей для изделий с углублением под ключ и размеры под ключ изделий повышенной, нормальной и грубой точности.

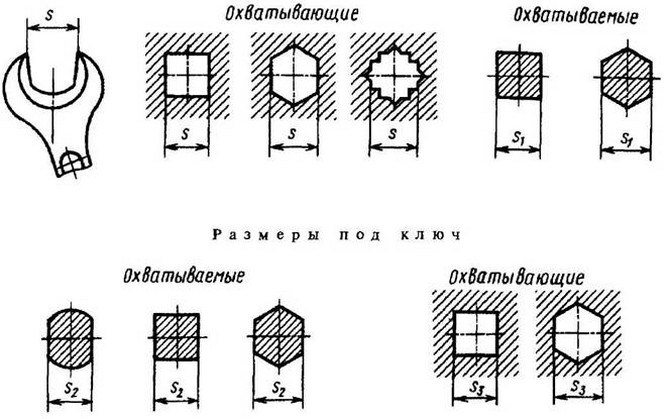

Размеры ключа
Размеры, мм
Номинальные размеры S; S1; S2; S3 | Предельные отклонения | ||||||
размеров ключа | размеров под ключ | ||||||
охватывающих S | охватываемых | охватываемых S1 | охватывающих | ||||
Ключи | Изделия | ||||||
нормальной точности | грубой точности | повышенной точности | нормальной точности | грубой точности | |||
2,5*; 3,0* | - | - | -0,040 | - | - | - | +0,09 +0,03 |
3,2 | +0,08 +0,02 | - | -0,048 | -0,16 | +0,12 +0,04 | ||
4,0; 5,0; 5,5 | +0,12 +0,02 | ||||||
6,0* | +0,15 +0,03 |
Продолжение табл. 41
7,0 | +0,15 +0,03 | - | -0,058 | -0,20 | - | - | +0,15 +0,05 |
8,0; (9,0) | +0,18 +0,03 | -0,36 | |||||
10 | +0,19 +0,04 | +0,24 +0,04 | |||||
(И) | -0,120 | -0,24 | -0,43 | +0,18 +0,06 | |||
12; 13 | +0,24 +0,04 | +0,30 +0,04 | -0,120 | -0,24 | -0,43 | +0,18 +0,06 | |
11; (15); 16 | +0,27 +0,05 | +0,35 +0,05 | |||||
17; 18 | +0,30 +0,05 | +0,40 +0,05 | |||||
19; 21; 22; 24 | +0,36 +0,06 | +0,46 +0,06 | -0,140 | -0,28 | -0,52 | +0,21 +0,07 | |
27; 30 | +0,48 +0,08 | +0,58 +0,08 | -0,84 | ||||
32 | -0,170 | -0,34 | -1,00 | -1,0 0 | +0,25 +0,05 | ||
34,0; 36,0; 41.0; 46,0; 50,0 | +0,60 +0,10 | +0,70 +0,10 |
* Допускается применять только для изделий с углублением под ключ и для ключей под это углубление. ГОСТ 6424-73 предусматривает также номинальные размеры 55 - 225мм.
Примечания:
1. Размеры, заключенные в скобки, допускается применять для ранее изготовленных изделий.
2. Размеры 17, 19, 22 и 32мм не являются предпочтительными.

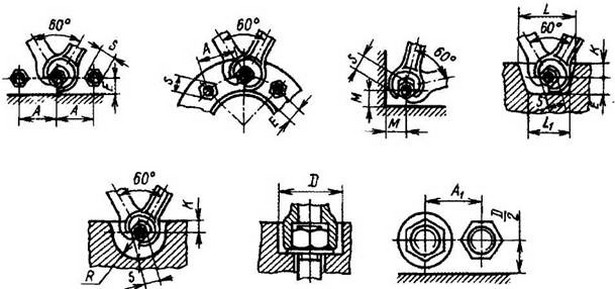

42. Места под гаечные ключи (ГОСТ 13682-80)
Размеры, мм
Зев ключа S | А | Е=К | М | L | L1 | R | D | A1 | Зев ключа S | А | Е=К | М | L | L1 | R | D | А1 |
5,5 | 12 | 5 | 7 | 20 | 16 | 10 | - | - | 30 | 58 | 20 | 30 | 98 | 75 | 48 | 48 | 45 |
7 | 14 | 6 | 8 | 26 | 20 | 13 | - | - | 32 | 62 | 22 | 32 | 100 | 80 | 50 | 52 | 48 |
8 | 17 | 7 | 9 | 30 | 24 | 15 | 20 | 16 | 36 | 68 | 24 | 36 | ПО | 85 | 55 | 60 | 52 |
10 | 20 | 8 | 11 | 36 | 28 | 18 | 22 | 18 | 41 | 80 | 26 | 40 | 120 | 90 | 60 | 63 | 60 |
12 | 24 | 10 | 13 | 45 | 34 | 22 | 26 | 20 | 46 | 90 | 30 | 45 | 140 | 105 | 68 | 70 | 65 |
13 | 26 | 10 | 14 | 45 | 34 | 23 | - | - | 50 | 95 | 32 | 48 | 150 | 110 | 72 | 75 | 70 |
14 | 28 | И | 15 | 48 | 36 | 24 | 26 | 22 | 55 | 105 | 36 | 52 | 160 | 120 | 80 | 85 | 78 |
17 | 34 | 13 | 17 | 52 | 38 | 26 | 30 | 26 | 60 | 110 | 38 | 55 | 170 | 130 | 85 | - | - |
19 | 36 | 14 | 19 | 60 | 45 | 30 | 32 | 30 | 65 | 120 | 42 | 60 | 185 | 145 | 92 | - | - |
22 | 42 | 15 | 24 | 72 | 55 | 36 | 36 | 32 | 70 | 130 | 45 | 65 | 200 | 160 | 98 | - | - |
24 | 48 | 16 | 25 | 78 | 60 | 38 | 40 | 36 | 75 | 140 | 48 | 70 | 210 | 170 | 105 | - | - |
27 | 52 | 19 | 28 | 85 | 65 | 42 | 45 | 40 |
Стандарт устанавливает наименьшие размеры мест под головки гаечных ключей с зевом ключа от 3,2 до 225 мм.
43. Опорные поверхности под крепежные детали (ГОСТ 12876-67 в ред. 1987 г.)
Стандарт распространяется на опорные поверхности под крепежные детали с диаметром стержня от 1 до 48 мм, изготовляемые по государственным стандартам.

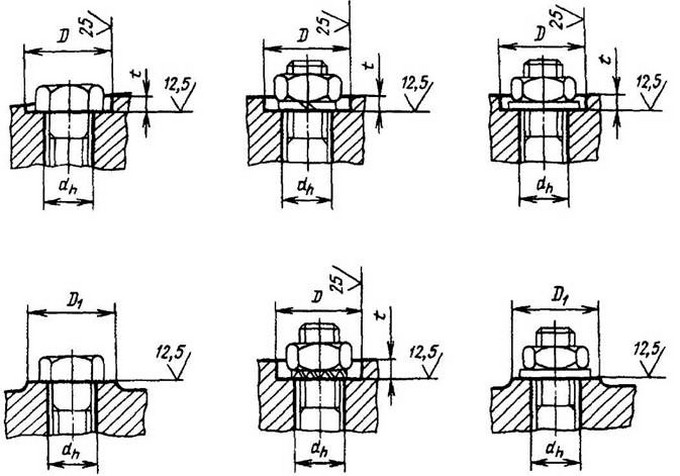

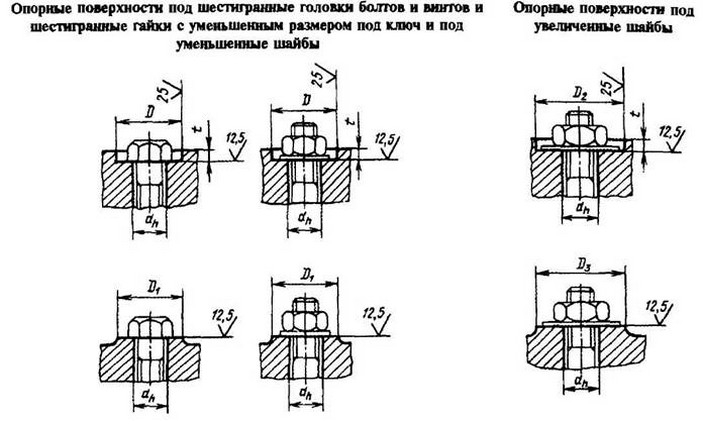

Опорные поверхности под шестигранные головки болтов и винтов, под шестигранные гайки с нормальным размером под ключ и под шайбы
Размеры, мм
Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 | Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 | Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 |
1,6 | 5 | 8 | 10 | 22 | 28 | 27 | 52 | 60 |
2 | 6 | 8 | 12 | 26 | 30 | 30 | 61 | 65 |
2,5 | 7,5 | 10 | 14 | 30 | 34 | 33 | 67 | 75 |
3 | 8 | 10 | 16 | 33 | 38 | 36 | 71 | 80 |
4 | 10 | 14 | 18 | 36 | 42 | 39 | 75 | 85 |
5 | 11 | 16 | 20 | 40 | 45 | 42 | 80 | 90 |
6 | 13,5 | 18 | 22 | 43 | 48 | 45 | 90 | 95 |
8 | 18 | 24 | 24 | 48 | 52 | 48 | 95 | 100 |
Продолжение табл. 43
Размеры, мм
Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 | D2 (пред. откл. по Н15) | D3 | Диаметр резьбы крепежной детали | D (пред. откл. по Н15) | D1 | D2 (пред. откл. по Н15) | D3 |
1,6 | 5 | 8 | 6 | 8 | 18 | 32 | 38 | 60 | 65 |
2 | 6 | 8 | 7 | 10 | 20 | 36 | 42 | 65 | 70 |
2,5 | 7 | 10 | 10 | 12 | 22 | 40 | 45 | 70 | 75 |
3 | 8 | 10 | 12 | 14 | 24 | 42 | 48 | 75 | 80 |
4 | 10 | 14 | 14 | 16 | 27 | 48 | 52 | 85 | 90 |
5 | 12 | 16 | 18 | 20 | 30 | 55 | 60 | 95 | 100 |
6 | 13,5 | 18 | 20 | 24 | 33 | 60 | 65 | 100 | 105 |
8 | 18 | 20 | 26 | 30 | 36 | 65 | 70 | 105 | НО |
10 | 20 | 24 | 34 | 38 | 39 | 71 | 75 | 115 | 120 |
12 | 24 | 28 | 40 | 45 | 42 | 75 | 80 | 125 | 130 |
14 | 26 | 30 | 45 | 48 | 45 | 85 | 90 | 135 | 140 |
16 | 30 | 34 | 52 | 55 | 48 | 90 | 100 | 150 | 155 |
Размер t устанавливается конструктором
44. Опорные поверхности под головки винтов и шурупов, под шайбы стопорные (ГОСТ 12876-67)

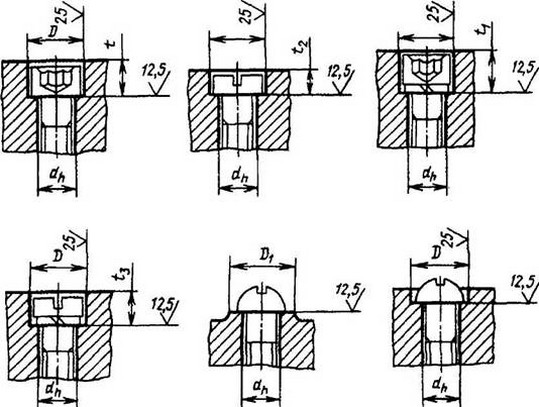

Опорные поверхности под цилиндрические и полукруглые головки винтов со шлицем и под цилиндрические головки винтов с шестигранным углублением под ключ
Размеры, мм
Диаметр резьбы крепежной детали | D (пред. откл. по Н14) | D1 | t (пред. откл. по Н14) | t1 (пред. откл. по Н14) | t2 (пред. откл. по Н14) | t3 (пред. откл. по Н14) |
1 | 2,2 | - | - | - | 0,8 | - |
1,2 | 2,5 | - | - | - | 0,9 | - |
1,4 | 2,8 | - | - | 1,0 | - | |
1,6 | 3,3 | - | - | - | 1,2 | |
1,8 | 3,8 | - | - | - | 1,5 | - |
2,0 | 4,3 | - | - | - | 1,6 | 2,2 |
2,5 | 5,0 | - | - | - | 2,0 | 2,7 |
3 | 6,0 | - | 3,4 | 4,3 | 2,4 | 3,3 |
3,5 | 6,5 | - | 4,0 | - | 2,9 | 3,8 |
4 | 8,0 | 12 | 4,6 | 5,5 | 3,2 | 4,5 |
5 | 10 | 15 | 5,7 | 7 | 4,0 | 5,5 |
6 | 11 | 18 | 6,8 | 8,5 | 4,7 | 6,5 |
8 | 15 | 20 | 9 | 11 | 6 | 8 |
10 | 18 | 24 | 11 | 13,5 | 7 | 9,5 |
12 | 20 | 26 | 13 | 16 | 8 | 11 |
14 | 24 | 30 | 15 | 18,5 | 9 | 12,5 |
16 | 26 | 34 | 17,5 | 21 | 10,5 | 14 |
18 | 30 | 36 | 19,5 | 23 | 11,5 | 15 |
20 | 34 | 40 | 21,5 | 25,5 | 12,5 | 16,5 |
22 | 36 | - | 23,5 | 27,5 | 13,5 | 17,5 |
24 | 40 | - | 25,5 | 30,5 | 14,5 | 19,5 |
27 | 45 | - | 28,5 | 33,5 | - | - |
30 | 48 | - | 32 | 38 | - | - |
33 | 53 | - | 35 | 41 | - | - |
36 | 57 | - | 38 | 44 | - | - |
39 | 60 | - | 41 | 49 | - | - |
42 | 65 | - | 44 | 52 | - | - |
45 | 71 | - | 47 | 55 | - | - |
48 | 75 | - | 50 | 59 | - | - |
Размеры t1 и t3 даны для винтов с нормальными или легкими пружинными шайбами по ГОСТ 6402-70
Размеры, мм
Диаметр резьбы крепежной детали | D1 (пред. откл. по Н13) | D2 (пред. откл. по Н12) | D3 (пред. откл. по Н14) | t* (пред. откл. +0,1) | Диаметр резьбы крепежной детали | D1 (пред. откл. по Н13) | D2 (пред. откл. по Н12) | D3 (пред. откл. по Н14) | t* (пред. откл. +0,1) |
1,0 | 2,4 | 2,0 | 0,2 | 5 | 10,4 | 10 | 11,5 | 0,3 | |
1,2 | 2,8 | 2,5 | - | 0,2 | 6 | 12,4 | 11,5 | 14,5 | 0,4 |
1,4 | 3,2 | 2,8 | 0,2 | 8 | 16,4 | 15 | 18,5 | 0,7 | |
1.6 | 3,7 | 3,3 | - | 0,2 | 10 | 20,4 | 19 | 22 | 0,7 |
2,0 | 4,6 | 4,3 | - | 0,2 | 12 | 24,4 | 23 | 26 | 1,0 |
2,5 | 5,7 | 5 | - | 0,3 | 14 | 28,4 | 26 | - | 1,0 |
3,0 | 6,6 | 6 | 7 | 0,3 | 16 | 32,4 | 30 | - | 1,2 |
3,5 | 7,6 | 7 | - | 0,3 | 18 | 36,4 | 34 | 1,2 | |
4,0 | 8,6 | 8 | 9 | 0,3 | 20 | 40,4 | 37 | - | 1,7 |
45. Опорные поверхности под заклепки с потайной и полупотайной головками
Размеры, мм
Диаметр стержня заклепки | D (пред. откл. по Н14) | а (пред. откл. -2°) | D1 (пред. откл. по Н14) | a1 (пред. откл. -2°) | Диаметр стержня заклепки | D (пред. откл. по Н14) | а (пред. откл. -2°) | D1 (пред. откл. по Н14) | a1 (пред. откл. -2°) |
1 | 1,7 | 90° | - | - | 10 | 16,4 | 75° | 17 | 75° |
1,2 | 2,1 | - | - | 12 | 19,4 | 20 | |||
1,4 | 2,5 | - | - | 14 | 23 | 24 | |||
1,6 | 2,7 | - | - | 60° | 60° | ||||
2 | 3,6 | 6 | - | 16 | 23 | 24 | |||
2.5 | 4,2 | 7 | 120° | 17 | 26 | 27 | |||
3 | 4,8 | 8 | 20 | 29 | 30 | ||||
3,5 | 5,6 | 9,5 | 22 | 32 | 33 | ||||
4 | 6,4 | 10,5 | 24 | 35 | 36 | ||||
5 | 8,2 | 13 | 27 | 36 | 45° | 37 | 45° | ||
6 | 9,7 | 11 | 90° | 30 | 40 | 41 | |||
8 | 13,3 | 15 | 36 | 48 | 49 |
Общие указания к таблицам 43, 44, 45.
1. Обработка опорных поверхностей по табл. 43 проводится в технически обоснованных случаях.
Размер t устанавливается конструктором. При глубине t, превышающей Уз высоты головки болта, (гайки), размеры D следует брать по табл. 42.
2. Между опорной и цилиндрической поверхностями допускается радиус закругления не более 0,3мм.
У опорных поверхностей под шестигранные головки болтов без шайб и под цилиндрические и полукруглые головки винтов без шайб между опорной плоскостью и сквозным отверстием должна быть фаска 0,5х45° для крепежных деталей диаметром резьбы от 12 до 20мм и 1х45° - для деталей диаметром резьбы свыше 20мм.
3. Диаметры сквозных отверстий dh - по ГОСТ 11284-75 (табл. 30). Для опорных поверхностей под цилиндрические головки винтов сквозные отверстия по 3-му ряду табл. 30 не рекомендуются.
4. Для опорных поверхностей по табл. 44 при проектировании соединения допускается увеличивать размеры t, t1, t2, t3. В случае применения 1-го ряда сквозных отверстий по ГОСТ 11284-75 (табл. 30) для уменьшения зазора между головкой винта и цилиндрической поверхностью диаметром D допускается уменьшать диаметр D.
46. Пазы Т-образные обработанные (ГОСТ 1574-91)
Размеры, мм, Т-образных пазов, применяемых в столах металлорежущих станков, соответствуют стандарту ИСО 299-87
Поле допуска ширины а, не более: направляющих пазов - Н8, зажимных пазов - Н12.
Шероховатость боковых поверхностей, определяемых размером a, должна быть не более Ra 6,3мкм, остальных поверхностей не более Ra 20мкм по ГОСТ 2789-73.
Допускается вместо фасок е, f и g выполнять скругление утла радиусом, не превышающим размеры фасок.
При нечетном числе Т-образных пазов следует предпочитать их симметричное расположение относительно направляющего паза.
В случае несимметричного расположения Т-образных пазов относительно направляющего паза, а также при четном числе пазов направляющий паз должен быть четко обозначен.
Конструкция и размеры болтов Т-образным пазам - по ГОСТ 13152.
Допускается замена болтового соединения любым другим устройством, отвечающим требованиям взаимозаменяемости.
а | b | с | h | е | f | g | z | |||
Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | не более | ||||
5 | 10,0 | +1,0 | 3,5 | + 1 | 8 | +2 | 1,0 | 0,6 | 1,0 | 0,5 |
6 | 11,0 | + 1,5 | 5,0 | 11 | ||||||
8 | 14,5 | 7,0 | 15 | +3 | ||||||
10 | 16,0 | +2,0 | 7,0 | 17 | +4 | |||||
12 | 19,0 | 8,0 | 20 | +5 | ||||||
14 | 23,0 | 9,0 | +2 | 23 | 1,6 | 1,6 | ||||
18 | 30,0 | 12,0 | 30 | +6 | 1,0 | |||||
22 | 37.0 | +3,0 | 16,0 | 38 | +7 | 2,5 | ||||
28 | 46,0 | +4,0 | 20,0 | 48 | +8 | |||||
36 | 56,0 | 25,0 | +3 | 61 | + 10 | 2,5 | 1,0 | |||
42 | 68,0 | 32,0 | 74 | + 11 | 1,6 | 4,0 | ||||
48 | 80,0 | +5,0 | 36,0 | +4,0 | 84 | 2,0 | 6,0 | |||
54 | 90,0 | 90,0 | 94 | + 12 |
Пример условного обозначения Т-образного направляющего паза шириной а - 18мм и полем допуска Н8:
Паз Т-образный 18118 ГОСТ 1574-91
Расстояния, мм, между Т-образными пазами в зависимости от ширины пазов
Допускается применение меньших и больших значений размера t по сравнению с указанными, которые выбираются из ряда Ra10, а также промежуточных значений из ряда Ra20 по ГОСТ 6636.
а | t | а | t |
5 | 20; 25; 32 | 22 | (80); 100; 125; 160 |
6 | 25; 32; 40 | 28 | 100; 125; 160; 200 |
8 | 32; 40; 50 | 36 | 125; 160; 200; 250 |
10 | 40; 50; 63 | 42 | 160; 200; 250; 320 |
12 | (40); 50; 63; 80 | 48 | 200; 250; 320; 400 |
14 | (50); 63; 80; 100 | 54 | 250; 320; 400; 500 |
18 | (63); 80; 100; 125 |
Примечание. Значения размера t, заключенные в скобки, являются непредпочтительными.
