Оформить заказ1. Допуски формы и расположения обозначают на чертеже знаком (графическим символом) согласно табл. 35. Для допусков формы и расположения поверхностей, не предусмотренных табл. 35, вид допуска может быть указан текстом в технических требованиях.
2. Если допуск формы или расположения указывают текстом, то соответствующий текст должен содержать:
вид допуска;
указание поверхности или другого элемента, для которого задается допуск (для этого используют буквенное обозначение поверхности или конструктивное наименование, определяющее поверхность);
числовое значение допуска в миллиметра;
для допусков расположения и суммарных допусков формы и расположения дополнительно указывают базы, относительно которых задается допуск, и оговаривают зависимости допуски расположения или формы.
3. Суммарные допуски формы и расположения, для которых не установлены отдельные графические знаки, обозначают знаками составных допусков в такой последовательности:
знак допуска расположения;
знак допуска формы.

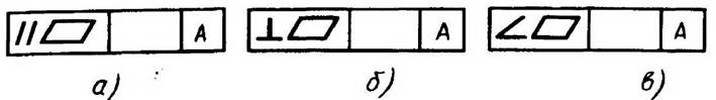

Например, суммарные допуски параллельности и плоскостности обозначают согласно рис. 9, а; перпендикулярности и плоскостности - согласно рис. 9, б; наклона и плоскостности - согласно рис. 9, в.
35. Знаки (графические символы) видов допусков формы и расположения поверхностей
Группа допусков | Вид допуска | Знак | Группа допусков | Вид допуска | Знак |
Допуски формы | Допуск прямолинейности | Суммарные допуски формы и расположения | Допуск радиального биения | ||
Допуск плоскостности | |||||
Допуск круглости | Допуск торцового биения | ||||
Допуск цилиндричности | Допуск биения в заданном направлении | ||||
Допуск профиля продольного сечения | |||||
Допуски расположения | Допуск параллельности | Допуск полного радиального биения | |||
Допуск перпендикулярности | |||||
Допуск наклона | Допуск полного торцового биения | ||||
Допуск соосности | Допуск формы заданного профиля | ||||
Допуск симметричности | |||||
Позиционный допуск | Допуск формы заданной поверхности | ||||
Допуск пересечения осей |
Рис. 9
4. При необходимости нормирования допусков формы и расположения, не указанных на чертеже числовыми значениями и не ограничиваемых другими указанными в чертеже допусками формы и расположения, в технических требованиях чертежа должна быть приведена общая запись о неуказанных допусках формы и расположения со ссылкой на ГОСТ 25069 - 81 или другие документы, устанавливающие неуказанные допуски формы и расположения.
Например:
1. Неуказанные допуски формы и расположения - по ГОСТ 25069-81.
2. Неуказанные допуски соосности и симметричности - по ГОСТ 25069-81.
