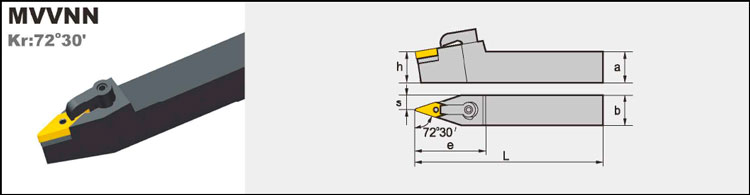

Державка токарная MVVNN

Обозначение

(Правый)

Размеры в (мм)

   Используемая

пластина

Зажимной

винт

Опорная

пластина

Ключ

Зажим

Зажимная

шпилька

a

b

L

h

s

e

Используемая пластина

 MVVNN 2020K16

 20

 20

 125

 20

10

 45

VN**1604**

WS061025

MV1603

S2S3

MCL2414

MSP513

 MVVNN 2525M16

25

25

150

25

12.5

45

WS061030

 MVVNN 3225P16

32

25

170

32

12.5

45

 MVVNN 3232P16

32

32

170

32

16

45

  • Державка MVVNN3232P16

    Державка MVVNN3232P16

    Резец: MVVN

    Сечение: 32x32

    Угол в плане: 72.30°

    Размер пластины: 16

    Форма пластины: V-35°

    Исполнение: левый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MVVNN3225P16

    Державка MVVNN3225P16

    Резец: MVVN

    Сечение: 32x25

    Угол в плане: 72.30°

    Размер пластины: 16

    Форма пластины: V-35°

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MVVNN2525M16

    Державка MVVNN2525M16

    Резец: MVVN

    Сечение: 25x25

    Угол в плане: 72.30°

    Размер пластины: 16

    Форма пластины: V-35°

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MVVNN2020K16

    Державка MVVNN2020K16

    Резец: MVVN

    Сечение: 20x20

    Угол в плане: 72.30°

    Размер пластины: 16

    Форма пластины: V-35°

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт
