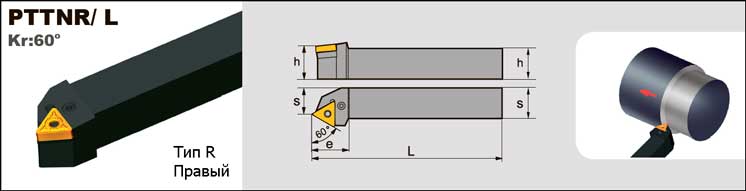

Державка PTTNR

Обозначение

(Правый)

Размеры в (мм)

Используемая

пластина

Винт

Опорная

пластина

Ключ

Прижим

Втулка

a

b

L

h

s

e

Используемая пластина

 PTTNR 1616H16

 16

 16

 100

 16

 13

 25

TN**1604**

VHX0617

РT16476

S2.5

LV3

SP3

 PTTNR 2020K16

20

20

125

20

17

25

 PTTNR 2525М22

25

25

150

25

22

32

TN**2204**

VHX0821

РT22476

S3

LV4

SP34

Обозначение

(Левый)

a

b

L

h

s

e

 PTTNL 1616H16

 16

 16

 100

 16

 13

 25

TN**1604**

VHX0617

РT16476

S2.5

LV3

SP3

 PTTNL 2020K16

20

20

125

20

17

25

 PTTNL 2525М22

25

25

150

25

22

32

TN**2204**

VHX0821

РT22476

S3

LV4

SP34

  • Державка PTTNL2525М22

    Державка PTTNL2525М22

    Резец: PTTN

    Сечение: 25x25

    Угол в плане: 45°

    Размер пластины: 22

    Форма пластины: T-9

    Исполнение: левый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка PTTNL2020K16

    Державка PTTNL2020K16

    Резец: PTTN

    Сечение: 20x20

    Угол в плане: 45°

    Размер пластины: 16

    Форма пластины: T-9

    Исполнение: левый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка PTTNL1616H16

    Державка PTTNL1616H16

    Резец: PTTN

    Сечение: 16x16

    Угол в плане: 45°

    Размер пластины: 16

    Форма пластины: T-9

    Исполнение: левый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка PTTNR2525М22

    Державка PTTNR2525М22

    Резец: PTTN

    Сечение: 25x25

    Угол в плане: 45°

    Размер пластины: 22

    Форма пластины: T-9

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка PTTNR2020K16

    Державка PTTNR2020K16

    Резец: PTTN

    Сечение: 20x20

    Угол в плане: 45°

    Размер пластины: 16

    Форма пластины: T-9

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка PTTNR1616H16

    Державка PTTNR1616H16

    Резец: PTTN

    Сечение: 16x16

    Угол в плане: 45°

    Размер пластины: 16

    Форма пластины: T-9

    Исполнение: правый

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт
