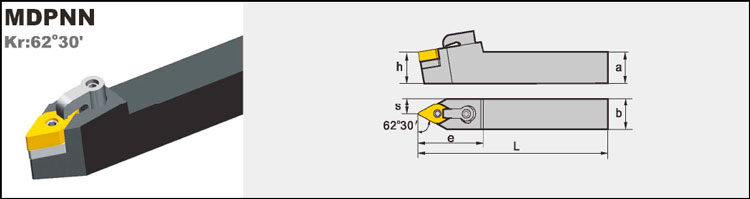

Державка токарная MDPNN

Обозначение

Размеры в (мм)

Используемая

пластина

Зажимной

винт

Опорная

пластина

Ключ

Зажим

Зажимная

шпилька

a

b

L

h

s

e

Используемая пластина

 MDPNN 1616H11

 16

 16

 100

 16

8

 35

DN**1104**

WS061025

MD1103

S2

S3

MCL1814

MSP513

 MDPNN 2020K11

20

20

125

20

10

34

 MDPNN 2525M11

25

25

150

25

12.5

36

WS061030

 MDPNN 3225P11

32

25

170

32

12.5

35

 MDPNN 2020K1504/06

20

20

125

20

10

42

DN**1504**

DN**1506**

WS061025

WS061030

MD1504

S3

MCL2114

04:MSP617

06:MSP619

 MDPNN 2525M1504/06

25

25

150

25

12.5

42

 MDPNN 3225P1504/06

32

25

170

32

12.5

42

 MDPNN 3232P1504/06

32

32

170

32

16

42

  • Державка MDPNN3232P1504/06

    Державка MDPNN3232P1504/06

    Резец: MPNN

    Сечение: 32x32

    Угол в плане: 62.30°

    Размер пластины: 6

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN2225P1504/06

    Державка MDPNN2225P1504/06

    Резец: MPNN

    Сечение: 22x25

    Угол в плане: 62.30°

    Размер пластины: 6

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN2225P1504/06

    Державка MDPNN2225P1504/06

    Резец: MPNN

    Сечение: 22x25

    Угол в плане: 62.30°

    Размер пластины: 6

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN2020K1504/06

    Державка MDPNN2020K1504/06

    Резец: MPNN

    Сечение: 20x20

    Угол в плане: 62.30°

    Размер пластины: 6

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN3225P11

    Державка MDPNN3225P11

    Резец: MPNN

    Сечение: 32x25

    Угол в плане: 62.30°

    Размер пластины: 11

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN2525M11

    Державка MDPNN2525M11

    Резец: MPNN

    Сечение: 25x25

    Угол в плане: 62.30°

    Размер пластины: 11

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN2020K11

    Державка MDPNN2020K11

    Резец: MPNN

    Сечение: 20x20

    Угол в плане: 62.30°

    Размер пластины: 11

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт

  • Державка MDPNN1616H11

    Державка MDPNN1616H11

    Резец: MPNN

    Сечение: 16x16

    Угол в плане: 62.30°

    Размер пластины: 11

    Форма пластины: D- 55°

    Исполнение: нейтральный

    Вид точения: наружное


    Под заказ

         Остаток на складе: 1000шт
