Оформить заказГОСТ 24246-96 распространяется на втулочные муфты общемашиностроительного применения, предназначенные для соединения соосных цилиндрических валов и передачи вращающего момента от 1 до 12500Н·м без уменьшения динамических нагрузок при окружной скорости на наружном диаметре муфт до 70м/с, климатических исполнений У и Т категорий 1-3, климатических исполнений УХЛ и О категории 4 по ГОСТ 15150.
Параметры, конструкции и размеры муфт. Муфты должны изготовляться следующих типов:
1 - с цилиндрическим посадочным отверстием и штифтами по ГОСТ 3129;
2 - с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 10748 или ГОСТ 23360;
3 - с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 24071;
4 - со шлицевым посадочным отверстием по ГОСТ 1139.
Муфты типа 2 должны изготовляться следующих исполнений:
1 - для концов валов исполнения 1 по ГОСТ 12080;
2 - для концов валов исполнения 2 по ГОСТ 12080.
Параметры, конструкция и размеры муфт должны соответствовать указанным в табл. 1.

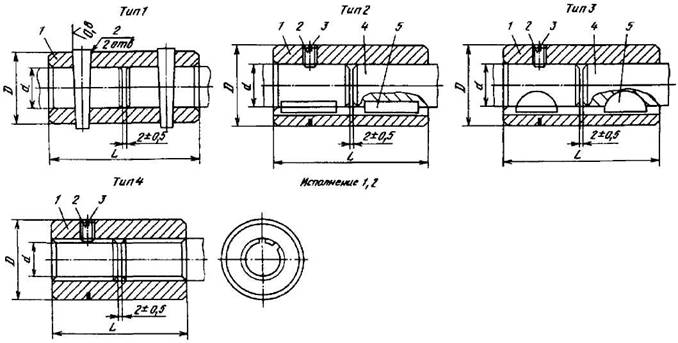

1. Параметры, конструкции и размеры втулочных муфт
1 - втулка; 2 - винт (для типа 1 - штифт); 3 - кольцо; 4 - вал; 5 - шпонка
Обозначение: Т— номинальный вращающий момент
Размеры, в мм
Т, Н·м | Тип | Исполнение | d Ряд 1(2) | D | L | Масса, кг, не более |
| ||||||||||||||||||||||
1 | 1 | - | 6 | 10 | 25 | 0,01 |
| ||||||||||||||||||||||
2 | I | - | 7; 8 | 14 | 30 | 0,03 |
| ||||||||||||||||||||||
4 | 1 | - | 9, 10 | 16 | 35 | 0,04 |
| ||||||||||||||||||||||
8 | 1 | - | 11 | 0,06 |
| ||||||||||||||||||||||||
12 | 0,05 |
| |||||||||||||||||||||||||||
11,2 | 3 | - | 9 | 16 | 35 | 0,04 |
| ||||||||||||||||||||||
10 | 0,03 |
| |||||||||||||||||||||||||||
16 | 1 | - | 14 | 28 | 45 | 0,13 |
| ||||||||||||||||||||||
16 | 0,12 |
| |||||||||||||||||||||||||||
22,4 | 3 |
| 11 | 18 | 40 | 0,05 |
| ||||||||||||||||||||||
12 | 0,04 |
| |||||||||||||||||||||||||||
31,5 | 1 | - | 18 | 32 | 55 | 0,21 |
| ||||||||||||||||||||||
(19) | 0,19 |
| |||||||||||||||||||||||||||
20 | 0,18 |
| |||||||||||||||||||||||||||
35,5 | 2 | 1;2 | 16 | 28 | 45 | 0,12 |
| ||||||||||||||||||||||
45 | 3 | - | 14 | 0,12 |
| ||||||||||||||||||||||||
50 | 1 | - | 20 | 38 | 65 | 0,39 |
| ||||||||||||||||||||||
22 | 0,36 |
| |||||||||||||||||||||||||||
(24) | 0,32 |
| |||||||||||||||||||||||||||
2 | 1;2 | 18 | 32 | 45 | 0,17 |
| |||||||||||||||||||||||
(19) | 0,16 |
| |||||||||||||||||||||||||||
20 | 55 | 0,18 |
| ||||||||||||||||||||||||||
71 | 20 | 38 | 65 | 0,37 |
| ||||||||||||||||||||||||
22 | 0,34 |
| |||||||||||||||||||||||||||
(24) | 0,22 |
| |||||||||||||||||||||||||||
90 | 1 | - | 25 | 42 | 75 | 0,48 |
| ||||||||||||||||||||||
28 | 0,42 |
| |||||||||||||||||||||||||||
125
| 28 | 48 | 90 | 0,73 |
| ||||||||||||||||||||||||
30 | 0,66 |
| |||||||||||||||||||||||||||
32 | 0,60 |
| |||||||||||||||||||||||||||
2 | 1 | 25 | 42 | 65 | 0,39 |
| |||||||||||||||||||||||
28 | 0,33 |
| |||||||||||||||||||||||||||
2 | 25 | 0,39 |
| ||||||||||||||||||||||||||
28 | 0,31 |
| |||||||||||||||||||||||||||
140 | 4 | - | 16 | 38 | 45 | 0,27 |
| ||||||||||||||||||||||
18 | 0,24 |
| |||||||||||||||||||||||||||
180 | 2 | 1 | 28 | 48 | 90 | 0,69 |
| ||||||||||||||||||||||
30 | 0,63 |
| |||||||||||||||||||||||||||
32 | 0,55 |
| |||||||||||||||||||||||||||
2 | 28 | 80 | 0,62 |
| |||||||||||||||||||||||||
30 | 0,53 |
| |||||||||||||||||||||||||||
32 | 60 | 0,37 |
| ||||||||||||||||||||||||||
200 | 1 | - | 55 | 105 | 1,34 |
| |||||||||||||||||||||||
200 | 1 | - | 35 | 55 | 105 | 1,22 |
| ||||||||||||||||||||||
36 | 1,18 |
| |||||||||||||||||||||||||||
(38) | 1,08 |
| |||||||||||||||||||||||||||
250 | 4
| 21 | 42 | 50 | 0,33 |
| |||||||||||||||||||||||
23 | 0,30 |
| |||||||||||||||||||||||||||
280 | 1
| (38) | 60 | 120 | 1,66 |
| |||||||||||||||||||||||
40 | 1,57 |
| |||||||||||||||||||||||||||
(42) | 1,48 |
| |||||||||||||||||||||||||||
2 | 1 | 32 | 55 | J00 | 1,23 |
| |||||||||||||||||||||||
35 | 90 | 0,94 |
| ||||||||||||||||||||||||||
36 | 0,89 |
| |||||||||||||||||||||||||||
(38) | 0,82 |
| |||||||||||||||||||||||||||
2 | 32 | 1,11 |
| ||||||||||||||||||||||||||
35 | 80 | 0,83 |
| ||||||||||||||||||||||||||
36 | 0,79 |
| |||||||||||||||||||||||||||
(38) | 0,73 |
| |||||||||||||||||||||||||||
355 | 4 | _ | 23 | 48 | 55 | 0,46 |
| ||||||||||||||||||||||
26 | 0,41 |
| |||||||||||||||||||||||||||
400 | 1
| (42) | 70 | 140 | 2,80 |
| |||||||||||||||||||||||
45 | 2,58 |
| |||||||||||||||||||||||||||
(48) | 2,30 |
| |||||||||||||||||||||||||||
2 | 1 | (38) | 60 | 110 | 1,42 |
| |||||||||||||||||||||||
40 | 1,38 |
| |||||||||||||||||||||||||||
(42) | 1,21 |
| |||||||||||||||||||||||||||
2 | (38) | 100 | 1,29 |
| |||||||||||||||||||||||||
40 | 1,25 |
| |||||||||||||||||||||||||||
(42) | 1,10 |
| |||||||||||||||||||||||||||
560 | 1 | - | (48) | 80 | 150 | 3,89 |
| ||||||||||||||||||||||
50 | 3,71 |
| |||||||||||||||||||||||||||
(53) | 3,44 |
| |||||||||||||||||||||||||||
2 | 1 | (42) | 70 | 140 | 2,65 |
| |||||||||||||||||||||||
45 | 120 | 2.07 |
| ||||||||||||||||||||||||||
(48) | 1,87 |
| |||||||||||||||||||||||||||
2 | (42) | 125 | 2,37 |
| |||||||||||||||||||||||||
45 | 110 | 1.90 |
| ||||||||||||||||||||||||||
(48) | 1,72 |
| |||||||||||||||||||||||||||
4 | - | 26 | 55 | 65 | 0,87 |
| |||||||||||||||||||||||
28 | 0,83 |
| |||||||||||||||||||||||||||
560 | 4 | - | 32 | 55 | 65 | 0,72 |
| ||||||||||||||||||||||
800 | 1 | (53) | 90 | 170 | 5,74 |
| |||||||||||||||||||||||
55 | 5,52 |
| |||||||||||||||||||||||||||
(56) | 5,41 |
| |||||||||||||||||||||||||||
60 | 4,94 |
| |||||||||||||||||||||||||||
2 | 1 | (48) | 80 | 150 | 3,72 |
| |||||||||||||||||||||||
50 | 3,54 |
| |||||||||||||||||||||||||||
(53) | 3,25 |
| |||||||||||||||||||||||||||
2 | (48) | 130 | 3,22 |
| |||||||||||||||||||||||||
50 | 3,07 |
| |||||||||||||||||||||||||||
(53) | 2,82 |
| |||||||||||||||||||||||||||
4 | - | 32 | 60 | 80 | 1,17 |
| |||||||||||||||||||||||
36 | 1,02 |
| |||||||||||||||||||||||||||
1120 | 1 | 60 | 100 | 180 | 7,32 |
| |||||||||||||||||||||||
63 | 6,92 |
| |||||||||||||||||||||||||||
(65) | 6,64 |
| |||||||||||||||||||||||||||
2 | 1 | (53) | 90 | 160 | 5,14 |
| |||||||||||||||||||||||
55 | 4,93 |
| |||||||||||||||||||||||||||
(56) | 4,82 |
| |||||||||||||||||||||||||||
60 | 4,35 |
| |||||||||||||||||||||||||||
2 | (53) | 140 | 4,50 |
| |||||||||||||||||||||||||
55 | 4,32 |
| |||||||||||||||||||||||||||
(56) | 4,22 |
| |||||||||||||||||||||||||||
60 | 3,80 |
| |||||||||||||||||||||||||||
4 | - | 36 | 70 | 90 | 1,88 |
| |||||||||||||||||||||||
42 | 1,60 |
| |||||||||||||||||||||||||||
1600 | 1 | (65) | 110 | 200 | 10,07 |
| |||||||||||||||||||||||
70 | 9,26 |
| |||||||||||||||||||||||||||
71 | 9,10 |
| |||||||||||||||||||||||||||
(75) | 8,40 |
| |||||||||||||||||||||||||||
2 | 1 | 60 | 100 | 200 | 7,78 |
| |||||||||||||||||||||||
63 | 7,33 |
| |||||||||||||||||||||||||||
(65) | 7,00 |
| |||||||||||||||||||||||||||
2 | 60 | 180 | 7,00 |
| |||||||||||||||||||||||||
63 | 6,60 |
| |||||||||||||||||||||||||||
(65) | 6,30 |
| |||||||||||||||||||||||||||
1600 | 4 | - | 42 | 80 | 100 | 2,75 | |||||||||||||||||||||||
46 | 2,41 | ||||||||||||||||||||||||||||
2240 | 1 | (75) | 120 | 220 | 12,31 | ||||||||||||||||||||||||
80 | 11,29 | ||||||||||||||||||||||||||||
(85) | 10,31 | ||||||||||||||||||||||||||||
2 | 1 | 70 | 110 | 220 | 9,59 | ||||||||||||||||||||||||
71 | 9,52 | ||||||||||||||||||||||||||||
(75) | 8,6! | ||||||||||||||||||||||||||||
2 | (65) | 180 | 8,64 | ||||||||||||||||||||||||||
70 | 190 | 8,28 | |||||||||||||||||||||||||||
71 | 8,22 | ||||||||||||||||||||||||||||
(65) | 7,44 | ||||||||||||||||||||||||||||
4 | - | 46 | 90 | 110 | 3,78 | ||||||||||||||||||||||||
52 | 3,36 | ||||||||||||||||||||||||||||
3150 | 1 | (85) | 130 | 240 | 15,02 | ||||||||||||||||||||||||
90 | 13,77 | ||||||||||||||||||||||||||||
(95) | 12,45 | ||||||||||||||||||||||||||||
2 | 1 | 80 | 120
| 11,61 | |||||||||||||||||||||||||
(85) | 10,88 | ||||||||||||||||||||||||||||
2 | (75) | 190 | 10,12 | ||||||||||||||||||||||||||
80 | 210 | 10.16 | |||||||||||||||||||||||||||
(85) | 9,52 | ||||||||||||||||||||||||||||
3150 | 4 | - | 52 | 100 | 120 | 4,66 | |||||||||||||||||||||||
(56) | 4,26 | ||||||||||||||||||||||||||||
4500 | 1 | (95) | 140 | 280 | 19,05 | ||||||||||||||||||||||||
100 | 17,41 | ||||||||||||||||||||||||||||
(105) | 16,03 | ||||||||||||||||||||||||||||
2 | 1 | 90 | 130 | 300 | 15,99 | ||||||||||||||||||||||||
(95) | 14,29 | ||||||||||||||||||||||||||||
2 | (85) | 210 | 12,33 | ||||||||||||||||||||||||||
90 | 260 | 13.86 | |||||||||||||||||||||||||||
(95) | 12,38 | ||||||||||||||||||||||||||||
4 | - | (56) | 110 | 130 | 7,72 | ||||||||||||||||||||||||
62 | 6.10 | ||||||||||||||||||||||||||||
6300 | 2 | 1 | 100 | 140 | 280 | 18,54 | |||||||||||||||||||||||
(105) | 16,51 | ||||||||||||||||||||||||||||
2 | (95) | 260 | 16,71 | ||||||||||||||||||||||||||
6300 | 2 | 2 | 100 | 140 | 280 | 16,22 |
| ||||||||||||||||||||||
(105) | 14,45 |
| |||||||||||||||||||||||||||
4 | - | 72 | 120 | 150 | 7,64 |
| |||||||||||||||||||||||
9000 | 82 | 130 | 170 | 9,80 |
| ||||||||||||||||||||||||
12500 | 92 | 140 | 190 | 11,93 |
|
Примечание. Ряд 1 является предпочтительным.
Пример условного обозначения втулочной муфты типа 1, передающей номинальный вращающий момент 280Н·м, с посадочным отверстием диаметром 38мм, климатического исполнения У, категории 3:
Муфта втулочная 1-280-38-У3 ГОСТ24246-96
То же, типа 2, исполнения 1:
Муфта втулочная 2-1-280-38-УЗ ГОСТ 24246-96.
2. Крепежные изделия для муфт
Размеры в мм
Т, Н·м | Тип | Исполнение | d | Штифт по ГОСТ 3129 | Шпонка по ГОСТ 23360 | Шпонка по ГОСТ 10748 | Винт по ГОСТ 1476 | Кольцо по ГОСТ 2833 |
| ||||||||||||||||||||||||||||||||||||
1.0 | 1 | - | 6 | 1,6×12 | - | - | - | - |
| ||||||||||||||||||||||||||||||||||||
2,0 | 7; 8 | 2×16 |
| ||||||||||||||||||||||||||||||||||||||||||
4,0 | 9; 10 | 2,5×20 |
| ||||||||||||||||||||||||||||||||||||||||||
8,0 | 11 | 3×20 |
| ||||||||||||||||||||||||||||||||||||||||||
12 |
| ||||||||||||||||||||||||||||||||||||||||||||
11,2 | 3 | 9 | - | 3×5 | B.M4-6g×6.14H
|
| |||||||||||||||||||||||||||||||||||||||
10 |
| ||||||||||||||||||||||||||||||||||||||||||||
16,0 | 1 | 14 | 4×30
| - | -
|
| |||||||||||||||||||||||||||||||||||||||
16 |
| ||||||||||||||||||||||||||||||||||||||||||||
22,4 | 3 | 11 | -
| 3×6.5* | B.M4-6g×6.14Н |
| |||||||||||||||||||||||||||||||||||||||
12 |
| ||||||||||||||||||||||||||||||||||||||||||||
31.5 | 1 | 18 | 5×36 | - | - |
| |||||||||||||||||||||||||||||||||||||||
19 |
| ||||||||||||||||||||||||||||||||||||||||||||
20 |
| ||||||||||||||||||||||||||||||||||||||||||||
35,5 | 2 | 1; 2 | 16 | - | 5×5×20 | B.M6-6g×8.14Н | 26 |
| |||||||||||||||||||||||||||||||||||||
45.0 | 3 | - | 14 | - | - | 4×6,5* | B.M6-6g×8.14Н | 26 |
| ||||||||||||||||||||||||||||||||||||
50,0 | 1 | 20 | 6×40 | - | - | - |
| ||||||||||||||||||||||||||||||||||||||
22 |
| ||||||||||||||||||||||||||||||||||||||||||||
24 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1;2 | 18 | - | 6×6×20 | B.M6-6g×8.14Н | 32 |
| ||||||||||||||||||||||||||||||||||||||
19 |
| ||||||||||||||||||||||||||||||||||||||||||||
20 |
| ||||||||||||||||||||||||||||||||||||||||||||
71,0 | 20 | 6×6×30 | 38 |
| |||||||||||||||||||||||||||||||||||||||||
22 |
| ||||||||||||||||||||||||||||||||||||||||||||
24 | 8×7×20 |
| |||||||||||||||||||||||||||||||||||||||||||
90,0 | 1 | - | 25 | 8×45 | - | - | - |
| |||||||||||||||||||||||||||||||||||||
28 |
| ||||||||||||||||||||||||||||||||||||||||||||
125,0 | 28 | 8×50 |
| ||||||||||||||||||||||||||||||||||||||||||
30 |
| ||||||||||||||||||||||||||||||||||||||||||||
32 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1; 2 | 25 | - | 8×7×25 | B.M6-6g×8.14M | 42 |
| ||||||||||||||||||||||||||||||||||||||
28 |
| ||||||||||||||||||||||||||||||||||||||||||||
140.0 | 4 | - | 16 | - | 38 |
| |||||||||||||||||||||||||||||||||||||||
18 |
| ||||||||||||||||||||||||||||||||||||||||||||
180,0 | 2 | 1; 2 | 28 | 8×7×36 | 48 |
| |||||||||||||||||||||||||||||||||||||||
30 |
| ||||||||||||||||||||||||||||||||||||||||||||
1 | 32 | 10×8×30 |
| ||||||||||||||||||||||||||||||||||||||||||
2 | 32 | - | 10×9×25 |
| |||||||||||||||||||||||||||||||||||||||||
200.0 | 1 | - | 32 | 10×60 | - | - | - |
| |||||||||||||||||||||||||||||||||||||
35 |
| ||||||||||||||||||||||||||||||||||||||||||||
36 |
| ||||||||||||||||||||||||||||||||||||||||||||
38 |
| ||||||||||||||||||||||||||||||||||||||||||||
250,0 | 4 | 21 | - | B.M6-6g×8.14Н | 42 |
| |||||||||||||||||||||||||||||||||||||||
23 |
| ||||||||||||||||||||||||||||||||||||||||||||
280,0 | 1 | - | 38 | 10×65 | - |
| - | - |
| ||||||||||||||||||||||||||||||||||||
40 |
| ||||||||||||||||||||||||||||||||||||||||||||
42 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 32 | - | 10×8×45 | В.М6-6g×10.14Н | 55 |
| ||||||||||||||||||||||||||||||||||||||
35 | 10×8×40 |
| |||||||||||||||||||||||||||||||||||||||||||
36 |
| ||||||||||||||||||||||||||||||||||||||||||||
38 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 32 | - | 10×9×36 |
| |||||||||||||||||||||||||||||||||||||||||
35 |
| ||||||||||||||||||||||||||||||||||||||||||||
36 |
| ||||||||||||||||||||||||||||||||||||||||||||
38 |
| ||||||||||||||||||||||||||||||||||||||||||||
355,0 | 4 | - | 23 | - | В.М6-6g×8.14Н | 48 |
| ||||||||||||||||||||||||||||||||||||||
26 |
| ||||||||||||||||||||||||||||||||||||||||||||
400,0 | 1 | 42 | 12×80 | - | - |
| |||||||||||||||||||||||||||||||||||||||
45 |
| ||||||||||||||||||||||||||||||||||||||||||||
48 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 38 | - | 10×8×50 | В.М6-6g×10.14Н | 60 |
| ||||||||||||||||||||||||||||||||||||||
2 | - | 10×9×40 |
| ||||||||||||||||||||||||||||||||||||||||||
1 | 40 | 12×8×45 | - | B.M8-6g×12.14Н
|
| ||||||||||||||||||||||||||||||||||||||||
42 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 40 | - | 12×11×36 |
| |||||||||||||||||||||||||||||||||||||||||
42 |
| ||||||||||||||||||||||||||||||||||||||||||||
560.0 | 1 | - | 48 | 12×90 | - | - | - |
| |||||||||||||||||||||||||||||||||||||
50 |
| ||||||||||||||||||||||||||||||||||||||||||||
53 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 42 | - | 12×8×65 | B.M8-6g×12.14Н | 70 |
| ||||||||||||||||||||||||||||||||||||||
45 | 14×9×56 |
| |||||||||||||||||||||||||||||||||||||||||||
48 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 42 | - | 12×11×45 |
| |||||||||||||||||||||||||||||||||||||||||
45 | 14×12×35 |
| |||||||||||||||||||||||||||||||||||||||||||
48 |
| ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 26 | - | В M6-6g×10.14Н | 55 |
| |||||||||||||||||||||||||||||||||||||||
28 |
| ||||||||||||||||||||||||||||||||||||||||||||
32 |
| ||||||||||||||||||||||||||||||||||||||||||||
800.0 | 1 | 53 | 16-100 | - | - |
| |||||||||||||||||||||||||||||||||||||||
55 |
| ||||||||||||||||||||||||||||||||||||||||||||
56 |
| ||||||||||||||||||||||||||||||||||||||||||||
60 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 48 50 | - | 14×9×70 | B.M10-6g×16.14H | 80 |
| ||||||||||||||||||||||||||||||||||||||
800,0 | 2 | 1 | 53 | - | 16×10×56 | - | B.M10-6g×16.14Н | 80 | |||||||||||||||||||||||||||||||||||||
2 | 48 | - | 14×12×45 | ||||||||||||||||||||||||||||||||||||||||||
50 | |||||||||||||||||||||||||||||||||||||||||||||
53 | 16×14×40 | ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 32 | - | B.M6-6g×10.14H | 60 | ||||||||||||||||||||||||||||||||||||||||
36 | B.M8-6g×12.14Н | ||||||||||||||||||||||||||||||||||||||||||||
1120,0 | 1 | 60 | 16×110 | - | - | ||||||||||||||||||||||||||||||||||||||||
63 | |||||||||||||||||||||||||||||||||||||||||||||
65 | |||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 53 | - | 16×10×75 | B.M10-6g×16.14H | 90 | |||||||||||||||||||||||||||||||||||||||
55 | |||||||||||||||||||||||||||||||||||||||||||||
56 | |||||||||||||||||||||||||||||||||||||||||||||
60 | 18×11×70 | ||||||||||||||||||||||||||||||||||||||||||||
2 | 53 | - | 16×14×56 | ||||||||||||||||||||||||||||||||||||||||||
55 | |||||||||||||||||||||||||||||||||||||||||||||
56 | |||||||||||||||||||||||||||||||||||||||||||||
60 | 18×16×45 | ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 36 | - | B.M8-6g×12.14H | 70 | ||||||||||||||||||||||||||||||||||||||||
42 | |||||||||||||||||||||||||||||||||||||||||||||
1600.0 | 1
| 65 | 20×120 | - | - | ||||||||||||||||||||||||||||||||||||||||
70 | |||||||||||||||||||||||||||||||||||||||||||||
71 | |||||||||||||||||||||||||||||||||||||||||||||
75 | |||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 60 | - | 18×11×95 | B.MI0-6g×20.14H | 100 | |||||||||||||||||||||||||||||||||||||||
63 | |||||||||||||||||||||||||||||||||||||||||||||
65 | |||||||||||||||||||||||||||||||||||||||||||||
2 | 60 | - | 18×16×60 | ||||||||||||||||||||||||||||||||||||||||||
63 | |||||||||||||||||||||||||||||||||||||||||||||
65 | |||||||||||||||||||||||||||||||||||||||||||||
4 | - | 42 | - | B.M10-6g×16.14H | 80 | ||||||||||||||||||||||||||||||||||||||||
1600,0 | 4 | - | 46 | - | - | - | B.M10-6g×16.14Н | 80 |
| ||||||||||||||||||||||||||||||||||||
2240,0 | 1 | 75 | 20×120 | - | - |
| |||||||||||||||||||||||||||||||||||||||
80 |
| ||||||||||||||||||||||||||||||||||||||||||||
85 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 70 | - | 20×12×100 | B.MI0-6g×20.14H | 110 |
| ||||||||||||||||||||||||||||||||||||||
71 |
| ||||||||||||||||||||||||||||||||||||||||||||
75 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 65 | - | 18×16×75 |
| |||||||||||||||||||||||||||||||||||||||||
70 | 20×18×65 |
| |||||||||||||||||||||||||||||||||||||||||||
71 |
| ||||||||||||||||||||||||||||||||||||||||||||
75 |
| ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 46 |
| B.M10-6g×16.14Н | 90 |
| |||||||||||||||||||||||||||||||||||||||
52 |
| ||||||||||||||||||||||||||||||||||||||||||||
3150,0 | 1 | 85 | 25×140 | - | - |
| |||||||||||||||||||||||||||||||||||||||
90 |
| ||||||||||||||||||||||||||||||||||||||||||||
95 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 80 | - | 22×14×110 | B.M12-6g×20.14H | 120 |
| ||||||||||||||||||||||||||||||||||||||
85 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 75 | - | 20×18×85 |
| |||||||||||||||||||||||||||||||||||||||||
80 | 22×20×75 |
| |||||||||||||||||||||||||||||||||||||||||||
85 |
| ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 52 | - | В.М10-6g×20.14H | 100 |
| |||||||||||||||||||||||||||||||||||||||
56 |
| ||||||||||||||||||||||||||||||||||||||||||||
4500,0 | 1 | 95 | 25×140 | - | - |
| |||||||||||||||||||||||||||||||||||||||
100 |
| ||||||||||||||||||||||||||||||||||||||||||||
105 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 1 | 90 | - | 25×14×140 | B.M12-6g×20.14Н | 130 |
| ||||||||||||||||||||||||||||||||||||||
95 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 85 | - | 22×20×95 |
| |||||||||||||||||||||||||||||||||||||||||
90 | 25×22×80 |
| |||||||||||||||||||||||||||||||||||||||||||
95 |
| ||||||||||||||||||||||||||||||||||||||||||||
4 | - | 56 | - | B.M10-6g×20.14H | 110 |
| |||||||||||||||||||||||||||||||||||||||
62 |
| ||||||||||||||||||||||||||||||||||||||||||||
6300,0 | 2 | 1 | 100 | 28×16×150 | В.M12-6g×20.14Н | 140 |
| ||||||||||||||||||||||||||||||||||||||
105 |
| ||||||||||||||||||||||||||||||||||||||||||||
2 | 95 | - | 25×22×110 |
| |||||||||||||||||||||||||||||||||||||||||
100 | 28×25×90 |
| |||||||||||||||||||||||||||||||||||||||||||
105 |
| ||||||||||||||||||||||||||||||||||||||||||||
6300.0 | 4 | - | 72 | - | - | - | В.М12-6g×20.14Н | 120 |
| ||||||||||||||||||||||||||||||||||||
9000.0 | 82 | 130 |
| ||||||||||||||||||||||||||||||||||||||||||
12500.0 | 92 | 140 |
| ||||||||||||||||||||||||||||||||||||||||||
*Размер шпонок по ГОСТ 24071.
Примечания:
1. Число применяемых шпонок и штифтов при сборке муфт - по 2шт., винтов и колец - по 1шт.
2. Твердость штифтов 35...48HRC.
3. Установка штифтов при сборке муфты типа 1 осуществляется совместно с соединяемыми валами.
4. Допуски углов конусов отверстий под штифты - по 8-й степени точности ГОСТ 8908.
5. Допускается изготовление муфт типа 1 с цилиндрическими штифтами по ГОСТ 3128 и муфт типа 4 с эвольвентными шлицами по ГОСТ 6033.

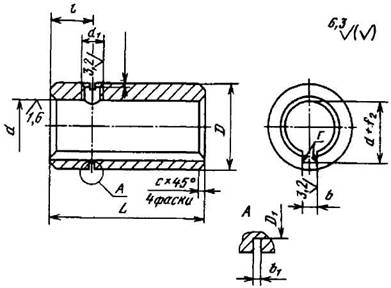

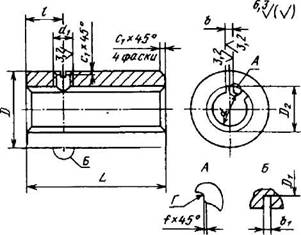

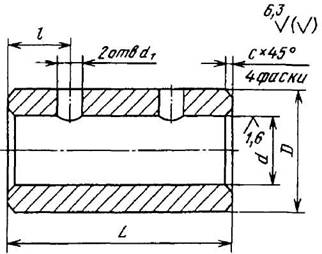

Конструкция и размеры втулок муфт должны соответствовать приведенным в табл. 3-5.
• Материал втулок - сталь 45 по ГОСТ 1050. Допускается изготовлять втулки из других материалов с механическими свойствами не ниже, чем у стали 45 по ГОСТ 1050.
• Допуск радиального биения наружного диаметра втулки муфты относительно посадочного диаметра - по 12-й степени точности ГОСТ 24643.
• Размеры шпоночных пазов втулок и предельные отклонения размеров шпоночных пазов - по ГОСТ 10748, ГОСТ 23360 и ГОСТ 24071.
• Допуск симметричности шпоночного паза относительно оси муфты в пределах двух полей допуска на ширину шпоночного паза.
• Допуск параллельности плоскости симметрии шпоночного паза относительно оси муфты - в пределах половины допуска на ширину шпоночного паза.
• Неуказанные предельные отклонения размеров; Н14, h14; ±IT14/2.
• Виды и толщина покрытия втулок в зависимости от условий хранения и эксплуатации муфт - по ГОСТ 9.303, ГОСТ 9.306 и ГОСТ 7462.
• Технические требования к покрытиям - по ГОСТ 9.301.
• Размеры, не определяющие параметры муфт, являются рекомендуемыми.
3. Конструкция и размеры втулок муфт типа 1
Размеры в мм
Т, Н·м | d Н7 | d1 | D | L | l | с | Масса, кг, не более | |||||||
1 | 6 | 1,6 | 10 | 25 | 6 | 0.4 | 0,01 | |||||||
2 | 7 | 2,0 | 14 | 30 | 0,03 | |||||||||
8 | 0,03 | |||||||||||||
4 | 9 | 2.5 | 16 | 35 | 8 | 0.6 | 0,04 | |||||||
10 | 0,03 | |||||||||||||
8 | 11 | 3.0 | 18 | 40 | 0,05 | |||||||||
12 | 0,04 | |||||||||||||
16 | 14 | 4.0 | 28 | 45 | 10 | 0,12 | ||||||||
16 | 0,11 | |||||||||||||
31.5 | 18 | 5,0 | 32 | 55 | 12 | 1.0 | 0,20 | |||||||
19 | 0,17 | |||||||||||||
20 | 0.16 | |||||||||||||
50 | 20 | 6,0 | 38 | 65 | 15 | 0.34 | ||||||||
22 | 0.30 | |||||||||||||
24 | 0.27 | |||||||||||||
90 | 25 | 8,0 | 42 | 75 | 20 | 0.43 | ||||||||
28 | 0.38 | |||||||||||||
125 | 28 | 48 | 90 | 0.68 | ||||||||||
30 | 0.62 | |||||||||||||
32 | 0.54 | |||||||||||||
200 | 32 | 10.0 | 55 | 105 | 25 | 1.6 | 1.30 | |||||||
35 | 1.18 | |||||||||||||
36 | 1,13 | |||||||||||||
38 | 1,03 | |||||||||||||
280 | 38 | 60 | 120 | 1,00 | ||||||||||
280 | 40 | 10.0 | 60 | 120 | 25 | 1,6 | 1,51 |
| ||||||
42 | 1,42 |
| ||||||||||||
400 | 42 | 12,0 | 70 | 140 | 35 | 2,72 |
| |||||||
45 | 2,50 |
| ||||||||||||
48 | 2,22 |
| ||||||||||||
560 | 48 | 80 | 150 | 3,81 |
| |||||||||
50 | 3,62 |
| ||||||||||||
53 | 3,36 |
| ||||||||||||
800 | 52 | 16,0 | 90 | 170 | 45
| 5,66 |
| |||||||
55 | 5,45 |
| ||||||||||||
56 | 5,44 |
| ||||||||||||
60 | 4,86 |
| ||||||||||||
1120 | 60 | 100 | 180 | 2,5 | 6,84 |
| ||||||||
63 | 6,84 |
| ||||||||||||
65 | 6,56 |
| ||||||||||||
1600 | 65 | 20,0 | 110 | 200 | 5,66 |
| ||||||||
70 | 5,45 |
| ||||||||||||
71 | 5,44 |
| ||||||||||||
75 | 4,86 |
| ||||||||||||
2240 | 75 | 120 | 220 | 50 | 12,21 |
| ||||||||
80 | 11,20 |
| ||||||||||||
85 | 9,22 |
| ||||||||||||
3150 | 85 | 25,0 | 130 | 240 | 14,90 |
| ||||||||
90 | 13,69 |
| ||||||||||||
95 | 12,35 |
| ||||||||||||
4500 | 95 | 140 | 280 | 60 | 18,92 |
| ||||||||
100 | 17,28 |
| ||||||||||||
105 | 15,92 |
| ||||||||||||
4. Конструкция и размеры втулок муфт типов 2 (исполнении 1 и 2) и 3
r = 0,1; 0,2; 0,3; 0,5
с = 0,6; 1,0; 1,6; 2,5
c1 = 0,5; 1,0; 1,6
Размеры в мм
T, Н·м, для типа 2 | d Н7 | d+t2 для исполнения | b JS9 | b1 | d1 | D | D1 | L для исполнения | l | Масса, кг, не более, для исполнения | ||||||||||||||
1 | 2 | 1 | 2 | 1 | 2 | |||||||||||||||||||
11,2* | 9 | 10,4 | - | 3 |
| М4-7Н | 16 |
| 35 | - | 8 | 0,04 | - | |||||||||||
10 | 11,4 | 0,03 | ||||||||||||||||||||||
22,4* | 11 | 12,8 | 4 | 18 | 40 | 0,05 | ||||||||||||||||||
12 | 13,8 | 0,04 | ||||||||||||||||||||||
45,0* | 14 | 16,3 | 5 | 1,0 | М6-7Н | 28 | 24 | 45 | - | 10 | 0,12 | - | ||||||||||||
35,5 | 16 | 18,8 | 45 | 0,11 | ||||||||||||||||||||
50 | 18 | 20,8 | 6 | 32 | 28 | 12 | 0,20 | |||||||||||||||||
19 | 21,8 | 0,18 | ||||||||||||||||||||||
20 | 22,8 | 55 | 0,17 | |||||||||||||||||||||
71 | 20 | 22,8 | 38 | 34 | 65 | 15 | 0,36 | |||||||||||||||||
22 | 24,8 | 0,32 | ||||||||||||||||||||||
24 | 27,3 | 8 | 0,27 | |||||||||||||||||||||
125 | 25 | 28,3 | 1.2 | 42 | 37 | 20 | 0,43 | |||||||||||||||||
28 | 31,3 | 0,36 | ||||||||||||||||||||||
180 | 28 | 31,3 | 48 | 43 | 90 | 0,67 | ||||||||||||||||||
30 | 33,3 | 0,61 | ||||||||||||||||||||||
32 | 35.3 | 35.8 | 10 | 90 | 60 | 0,53 | 0.36 | |||||||||||||||||
280 | 32 | 35,3 | 35,8 | 55 | 49 | 100 | 90 | 25 | 1.22 | 1,10 | ||||||||||||||
35 | 38,3 | 38,8 | 90 | 80 | 0.92 | 0,82 | ||||||||||||||||||
36 | 39,3 | 39,8 | 0,88 | 0,78 | ||||||||||||||||||||
280 | 38 | 41.3 | 41,8 | 10 | 1.2 | М6-7Н | 55 | 49 | 90 | 80 | 25 | 0,81 | 0,72 | |||||||||||
400 | 38 | 41,3 | 41,8 | 60 | 54 | 110 | 100 | 1.41 | 1,28 | |||||||||||||||
40 | 43,3 | 44,4 | 12 | 1,36 | 1,24 | |||||||||||||||||||
42 | 45,3 | 46.4 | 1,20 | 1,09 | ||||||||||||||||||||
560 | 42 | 45,3 | 46,4 | 1.6 | M8-7H | 70 | 64 | 140 | 125 | 35 | 2,63 | 2,34 | ||||||||||||
45 | 48,8 | 49,9 | 14
| 120 | 110 | 2,06 | 1,86 | |||||||||||||||||
48 | 51,8 | 52.9 | 1,86 | 1,70 | ||||||||||||||||||||
800 | 48 | 51,8 | 52,9 | М10-7Н | 80 | 74 | 150 | 130 | 3,70 | 3,21 | ||||||||||||||
50 | 53,8 | 54,9 | 3,50 | 3,04 | ||||||||||||||||||||
53 | 57,3 | 58,4 | 16 | 3,22 | 2,80 | |||||||||||||||||||
1120 | 53 | 57.3 | 58,4 | 90 | 84 | 160 | 140 | 45 | 5,11 | 4,47 | ||||||||||||||
55 | 59.3 | 60,4 | 4,91 | 4,29 | ||||||||||||||||||||
56 | 60.3 | 61.4 | 4,79 | 4,19 | ||||||||||||||||||||
60 | 64.4 | 66,4 | 18 | 4,33 | 3,79 | |||||||||||||||||||
1600 | 60 | 64,4 | 66,4 | 100 | 94 | 200 | 180 | 7,73 | 6,95 | |||||||||||||||
63 | 67,4 | 69.4 | 7,28 | 6,55 | ||||||||||||||||||||
65 | 69.4 | 71,4 | 6,95 | 6,25 | ||||||||||||||||||||
2240 | 65 | 69.4 | 71,4 | 2,0 | М12-7Н | 110 | 103 | - | - | 8,60 | ||||||||||||||
70 | 59,3 | 77.4 | 20 | 220 | 190 | 9.54 | 8,24 | |||||||||||||||||
71 | 60,3 | 78,4 | 9,46 | 8,17 | ||||||||||||||||||||
75 | 64,4 | 82,4 | 8,56 | 7,39 | ||||||||||||||||||||
3150 | 75 | 64,4 | 82,4 | 120 | 113 | - | 190 | 50 | - | 10,09 | ||||||||||||||
80 | 85,4 | 88,4 | 22 | 240 | 210 | 11.57 | 10,08 | |||||||||||||||||
85 | 90.4 | 93.4 | 10,81 | 9,46 | ||||||||||||||||||||
4500 | 85 | 90.4 | 93.4 | 130 | 123 | - | 210 | - | 12,25 | |||||||||||||||
90 | 95.4 | 99.4 | 25 | 300 | 260 | 15.87 | 13,76 | |||||||||||||||||
95 | 100.4 | 104,4 | 14,20 | 12,31 | ||||||||||||||||||||
6300 | 95 | 100,4 | 104.4 | 140 | 133 | - | 260 | 60 | - | 16,66 | ||||||||||||||
100 | 106.4 | 110.4 | 28 | 320 | 280 | 20.50 | 17,94 | |||||||||||||||||
105 | 111.4 | 115.4 | 16.40 | 14,35 | ||||||||||||||||||||
* Для типа 3
5. Конструкция и размеры втулок муфт типа 4
Размеры в мм
Т, Н·м | Посадочное отверстие по ГОСТ 1139 D2-Z×dH11×D2H7×bD9 | D | D1 | b1 | d1 | L | l | r | f | с | c1 | Масса, кг, не более |
140 | 6×16×20×4 | 38 | 34 | 1,0 | M6-7H | 45 | 10 | 0,2 | 0,3 | 1,0 | 1,0 | 0,27 |
6×18×22×5 | 0,24 | |||||||||||
250 | 6×21×25×5 | 42 | 37 | 1,2 | 50 | 12 | 0,33 | |||||
6×23×28×6 | 0,29 | |||||||||||
355 | 6×23×28×6 | 48 | 43 | 55 | 0,3 | 0,4 | 0,45 | |||||
6×26×32×6 | 0,40 | |||||||||||
560 | 6×26×32×6 | 55 | 49 | 1,2 | 65 | 15 | 1,6 | 0,86 | ||||
6×28×34×7 | 0,82 | |||||||||||
6×32×38×6 | 0.71 | |||||||||||
800 | 8×32×38×6 | 60 | 54 | 80 | 1,16 | |||||||
8×36×42×7 | 1,00 | |||||||||||
1120 | 8×36×42×7 | 70 | 64 | 1,6 | M8-7H | 90 | 20 | 1,6 | 1,86 | |||
8×42×48×8 | 1.58 | |||||||||||
1600 | 8×42×48×8 | 80 | 74 | M10-7H | 100 | 2.73 | ||||||
8×46×54×9 | 0.5 | 0,5 | 2,39 | |||||||||
2240 | 8×46×54×9 | 90 | 84 | 110 | 25 | 3,75 | ||||||
8×52×60×10 | 3,33 | |||||||||||
3150 | 8×52×60×10 | 100 | 94 | 120 | 30 | 2.5
| 4,61 | |||||
8×56×65×10 | 4,21 | |||||||||||
4500 | 8×56×65×10 | 110 | 103 | 2.0 | M12-7H | 130 | 7.67 | |||||
8×62×72×12 | 6.05 | |||||||||||
6300 | 10×72×82×12 | 120 | 113 | 150 | 35 | 7.50 | ||||||
9000 | 10×82×92×12 | 130 | 123 | 170 | 40 | 9.70 | ||||||
12500 | 10×92×102×14 | 140 | 133 | 190 | 45 | 11,83 |
