Оформить заказМуфты общемашиностроительного применения предназначены для предохранения привода от перегрузок при передаче вращающего момента от 4 до 400Н·м, климатических исполнений: У и ТС категорий 2-4, УХЛ и О категорий 3.1, 4, 4.1, 4.2 по ГОСТ 15150 для эксплуатации без смазки (всухую), У и Т категорий 1-5, УХЛ и О категорий 3.1, 4, 4.1, 4.2, 5 по ГОСТ 15150 для эксплуатации в масляной ванне.

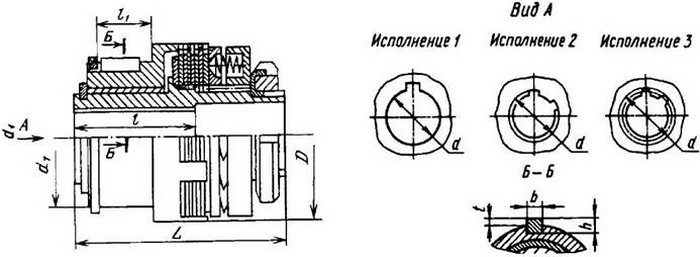

Предохранительная кулачковая муфта по ГОСТ 15620-93
Предохранительная шариковая муфта по ГОСТ 15621-77
Общие размеры | Кулачковая и шариковая муфты | |||||||||||
Номинальный вращающий момент, Н·м | d* Н7 | l h14 | l1 | b | h h11 | t Н12 | n, c-1 | Масса, кг, не более | ||||
Исполнение | Исполнение | кулачковой | шариковой | |||||||||
1 | 2 | 3 | 1 | 2и 3 | ||||||||
4 | 8 | — | — | 20 | — | 12 | 3 | 3 | 1,8 | 27 | 0,31 | 0,48 |
9 | 20 | |||||||||||
10 | 23 | |||||||||||
6,3 | 9 | 20 | 14 | 4 | 4 | 2,5 | 21 | 0,48 | 0,60 | |||
10 | 23 | |||||||||||
11 | 23 | |||||||||||
10 | 11 | — | — | 23 | — | 16 | 5 | 5 | 3,0 | 17 | 0,83 | 0,91 |
12 | — | 12 | 30 | 25 | ||||||||
14 | 14 | 14 | 30 | 25 | ||||||||
16 | 12 | — | 12 | 30 | 25 | 18 | 0,87 | 1,05 | ||||
14 | 14 | 14 | 30 | 25 | ||||||||
16 | 16 | 15 | 40 | 28 | ||||||||
25 | 14 | 14 | 14 | 30 | 25 | 21 | 6 | 6,0 | 3,5 | 13 | 1,55 | 1,80 |
16 | 16 | 15 | 40 | 28 | ||||||||
18 | — | 17 | 40 | 28 | ||||||||
40 | 18 | — | 17 | 40 | 28 | 24 | 1,74 | 2,00 | ||||
20 | 20 | 20 | 50 | 36 | ||||||||
22 | 22 | 22 | 50 | 36 | ||||||||
63 | 20 | 20 | 20 | 50 | 36 | 28 | 8 | 7,0 | 4,0 | 10 | 2,42 | 2,50 |
22 | 22 | 22 | 50 | 36 | ||||||||
25 | 25 | 25 | 60 | 42 | ||||||||
100 | 25 | 25 | 25 | 60 | 42 | 32 | 10 | 8,0 | 5,0 | 8 | 4,85 | 4,80 |
28 | 28 | 28 | 60 | 42 | ||||||||
— | — | 30 | 80 | 58 | ||||||||
160 | 28 | 28 | 28 | 60 | 42 | 36 | 7,25 | 6,80 | ||||
— | — | 30 | 80 | 58 | ||||||||
32 | 32 | 32 | 80 | 58 | ||||||||
250 | 32 | 32 | 32 | 80 | 58 | 42 | 12 | 7 | 9,70 | 11,5 | ||
36 | — | 35 | 80 | 58 | ||||||||
— | 38 | 38 | 80 | 58 | ||||||||
40 | — | 40 | 110 | 82 | ||||||||
400 | — | 38 | 38 | 80 | 58 | 48 | 14 | 9 | 5,5 | 5 | 15,5 | 19,6 |
40 | — | 40 | 110 | 82 | ||||||||
— | 42 | 42 | 110 | 82 | ||||||||
45 | — | 45 | 110 | 82 |
Допускаемое отношение моментов срабатывания Тмакс/Тном ≤ 1,3. Полумуфты изготовляют трех исполнений:
1 — с цилиндрическим посадочным отверстием и шпоночным пазом по ГОСТ 23360-78;
2 — со шлицевым посадочным отверстием, соответствующим соединению средней серии по ГОСТ 1139-80;
3 — с эвольвентным шлицевым отверстием по ГОСТ 6033—80.
Размеры, мм
Предохранительная фрикционная муфта по ГОСТ 15622-96
Кулачковая муфта | Шариковая муфта | Фрикционная муфта | |||||||||
d1 k6 | D | L | d1 k6 | D | L | d1 k6 | D | L | t | n, c-1 | Масса, кг, не более |
не более |
| не более | не более | ||||||||
32 | 36 | 63 | 36 | 45 | 67 | — | — | — | — | — | — |
38 | 48 | 42 | 48 | 75 | 32 | 50 | 75 | 2,5 | 50 | 0,64 | |
48 | 56 | 75 | 50 | 56 | 80 | 38 | 80 | 3,0 | 42 | 0,68 | |
80 | 90 | 83 | 0,75 | ||||||||
56 | 71 | 85 | 65 | 71 | 100 | 45 | 65 | 90 | 3,5 | 25 | 1,10 |
105 | 120 | 70 | 95 | 1,20 | |||||||
65 | 85 | 110 | 70 | 80 | 55 | 85 | 120 | 4,0 | 17 | 2,00 | |
80 | 100 | 140 | 85 | 95 | 150 | 65 | 95 | 125 | 5,0 | 17 | 3,60 |
125 | 160 | 100 | 190 | 70 | 100 | 150 | 13,0 | 3,80 | |||
90 | 140 | 180 | 100 | 125 | 220 | 120 | 160 | 10 | 5,00 | ||
105 | 180 | 190 | 100 | 155 | 260 | 90 | 145 | 180 | 5,5 | 7 | 7,60 |
*ГОСТы предусматривают 2-й ряд для исполнения 1 как менее предпочтительный.
ГОСТ 15622—96 предусматривает муфты с моментом Т до 16000Н·м.
Для размера b предельные отклонения по ГОСТ23360-78.
n- допускаемая частота вращения.
По ГОСТ 1Ьб22-96 материал фрикционной пары при относительной скорости скольжения: до 3 м/с - сталь по стали; свыше 3 м/с - бронза по стали.
Допускаемое давление на фрикционных поверхностях - не более 0.6МПа
Пружины - по ГОСТ 13766-86.
Пример условного обозначения предохранительной кулачковой муфты с номинальным вращающим моментом 63Н·м, диаметром посадочного отверстия 25мм, исполнения 1, климатического исполнения У и категории 3:
Муфта 63—25—У3 ГОСТ 15620—93.
То же, исполнения 2 с наружным диаметром шлицев d = 25мм:
Муфта 63—6×21×25×5—У3 ГОСТ 15620—93
То же, исполнения 3 с номинальным диаметром зубьев шлицев, d= 25мм, модулем m= 1,5мм:
Муфта 63—25×1,5—У3 ГОСТ 15620—93
23,а. Обозначение посадочных отверстий муфт с прямобочными шлицами по ГОСТ 1139-80
Размеры, мм
D | Обозначение по ГОСТ 1139-80 | D | Обозначениепо ГОСТ 1139-80 | ||
z×d×D | b | z×d×D | b | ||
14 | 6×11×14 | 3,0 | 28 | 6×23×28 | 6,0 |
16 | 6×13×16 | 3,5 | 32 | 6×26×32 | 6,0 |
20 | 6×16×20 | 4,0 | 38 | 6×32×38 | 6,0 |
22 | 6×18×22 | 5,0 | 42 | 6×36×42 | 7,0 |
25 | 6×21×25 | 5,0 | 48 | 6×42×48 | 8,0 |

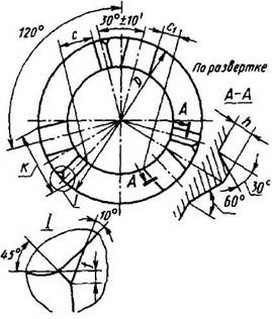

24. Элементы кулачковых предохранительных муфт
Основные размеры кулачковых предохранительных муфт те же, что и основные размеры кулачковых муфт (см. табл. 14).
Грань кулачка, расположенная под углом 30°, является рабочей.
Направление вращения валов — в одну сторону, согласно расположению граней.
Сила на кулачках:
Размеры, мм
D | h | С | С1 | К | f |
40 | 4 | 10,35 | 6,55 | 14,73 | 0,5 |
45 | 4 | 11,22 | 7,44 | 16,03 | 0,5 |
50 | 4 | 12,09 | 8,33 | 17,33 | 0,5 |
55 | 4 | 13,39 | 9,66 | 18,63 | 0,5 |
60 | 6 | 14,66 | 8,93 | 22,09 | 0,8 |
70 | 6 | 16,83 | 11,17 | 24,70 | 0,8 |
80 | 6 | 19,00 | 13,38 | 27,30 | 0,8 |
90 | 6 | 21,17 | 15,59 | 29,90 | 0,8 |
100 | 8 | 22,44 | 14,89 | 34,67 | 1,2 |
110 | 8 | 24,62 | 17,11 | 37,36 | 1,2 |
125 | 8 | 28,95 | 21,52 | 41,16 | 1,2 |
140 | 10 | 32,38 | 23,05 | 47,23 | 1,5 |
160 | 10 | 36,73 | 27,46 | 52,43 | 1,5 |
Сила, Н. | 3600 | 4350 | 5770 | 7350 | 9800 | 11300 | 14870 |
Диаметр муфты D, мм | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
Сила, Н | 18 940 | 23500 | 28560 | 32840 | 45940 | 60350 | |
Диаметр муфты D, мм | 90 | 100 | 110 | 125 | 140 | 160 |
Степень вероятности включения без холостого хода:
Вероятность включения, % | 70 | 67 | 64 |
Диаметр муфты D, мм | 40-60 | 70-100 | 110-160 |

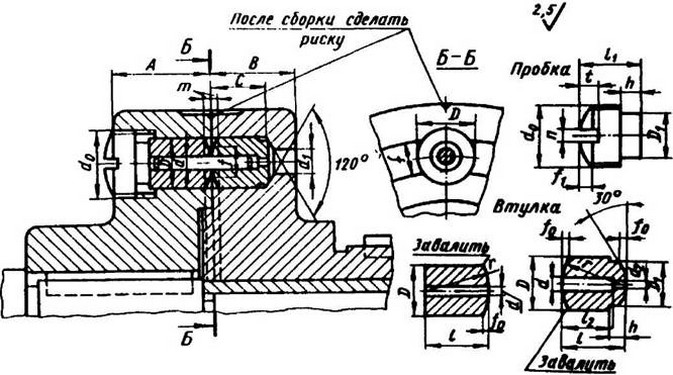

25. Дисковые муфты со срезным штифтом
Размеры, мм
Наименьшая срезывающая сила Р, Н | d Н7 | d0 | d1 | D H7/h6 | А | В | С | f | m | l-0,1 | l1 | l2 | D1 | d2 | f0 | f1 | r | t=h | n |
700 1300 | 1,5 2 | М16 | 5 | 10 | 22 | 16 | 11 | 8 | 1 | 12 | 11,5 | 10 | 8 | 1 | 1 | 1.5 | 5 | 3 | 1.5 |
2900 5300 8250 | 3 4 5 | М20 | 8 | 15 | 30 | 25 | 17 | 10 | 1,5 | 18 | 14 | 15 | 12 | 2 3 4 | 1,5 | 2 | 8 | 4 | 2 |
12000 21000 33000 | 6 8 10 | М30 | 12 | 25 | 50 | 45 | 26 | 16 | 2 | 28 | 24,5 | 24 | 22 | 5 6 8 | 2 | 2,5 | 12 | 6 | 4 |
Штифты цилиндрические по ГОСТ 3128-70; 1,5×18; 2×18; 3×18; 4×30; 5×30; 6×45; 8×45; 10×45.
Материал: втулок—сталь 40Х, твердость 49,5 HRCэ; пробок—сталь 30, твердость 36,5 HRСэ.
