Оформить заказ12. Размеры шпонок, мм
ГОСТ 24071-80 соответствует ИСО 3912-77.
Допускается притупление острого угла фаской или радиусом до 0,1b
Ширина b (h9) | Высота h (h11) | Диаметр D (h12) | Фаска S × 45° или радиус r | Теоретическая масса 1000 шпонок в кг | |
не менее | не более | ||||
1,0 | 1,4 | 4 | 0,16 | 0,25 | 0,031 |
1,5 | 2,6 | 7 | 0,152 | ||
2,0 | 2,6 | 7 | 0,204 | ||
2,0 | 3,7 | 10 | 0,414 | ||
2,5 | 3,7 | 10 | 0,510 | ||
3,0 | 5,0 | 13 | 0,16 | 0,25 | 1,050 |
3,0 | 6,5 | 16 | 1,600 | ||
4,0 | 6,5 | 16 | 0,25 | 0,40 | 2,120 |
4,0 | 7,5 | 19 | 3,240 | ||
5,0 | 6,5 | 16 | 2,680 | ||
5,0 | 7,5 | 19 | 4,040 | ||
5,0 | 9,0 | 22 | 5,660 | ||
6,0 | 9,0 | 22 | 6,780 | ||
6,0 | 10,0 | 25 | 8,480 | ||
8,0 | 11,0 | 28 | 0,40 | 0,60 | 13,800 |
10,0 | 13,0 | 32 | 24,100 |
Пример условного обозначения шпонки исполнения 1 сечением b × h = 5 × 6,5мм:
Шпонка 5×6,5 ГОСТ 24071-80
то же, исполнения 2 сечением b × h1 = 5 × 5,2мм:
Шпонка 2-5×5,2 ГОСТ 24071-80
Материал шпонок - сталь чистотянутая для сегментных шпонок по ГОСТ 8786—68. Допускается применение другой стали с временным сопротивлением разрыву не менее 590МПа.
13. Размеры сечений пазов и предельные отклонения глубины паза на валу и во втулке для сегментных шпонок

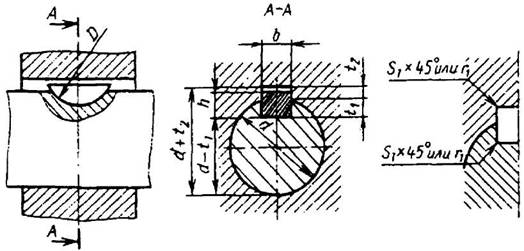

Шпоночные пазы вала и втулки
В зависимости от принятой базы обработки и измерения на рабочем чертеже должен указываться один размер для вала t1 (предпочтительный вариант) или d – t1 и для втулки d + t2.
Размеры, мм
Диаметр вала d для шпонок | Размеры шпонки b×h×D | Шпоночный паз | |||||||
Передающих вращающий момент | Фиксирующих элементы | Ширина b | Глубина | Фаска S1 × 45° или радиус закругления r1 | |||||
Вал t1 | Втулка t2 | ||||||||
Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | не более | ||||
От 3 до 4 Св. 4 » 5 | От 3 до 4 Св. 4 » 6 | 1×1,4×4 1,5×2,6×7 | 1,0 1,5 | 1,0 2,0 | +0,1 0 | 0,6 0,8 | +0,1 0 | 0,08 | 0,16 |
Св. 5 » 6 » 6 » 7 | Св. 6 » 8 » 8 » 10 | 2×2,6×7 2×3,7×10 | 2,0 | 1,8 2,9 | 1,0 1,0 | ||||
Св. 7 до 8 | Св. 10 до 12 | 2,5×3,7×10 | 2,5 | 2,7 | 1,2 | ||||
Св. 8 до 10 » 10 » 12 | Св. 12 до 15 » 15 » 18 | 3×5×13 3×6,5×16 | 3,0 | 3,8 5,3 | +0,2 0 | 1,4 1,4 | |||
Св. 12 до 14 » 14 » 16 | Св. 18 до 20 » 20 » 22 | 4×6,5×16 4×7,5×19 | 4,0 | 5,0 6,0 | 1,8 1,8 | 0,16 | 0,25 | ||
Св. 16 до 18 » 18 » 20 | Св. 22 до 25 » 25 » 28 | 5×6,5×16 5×7,5×19 | 5,0 | 4,5 5,5 | 2,3 2,3 | ||||
Св. 20 до 22 | Св. 28 до 32 | 5×9×22 | 7,0 | +0,3 0 | 2,3 | ||||
Св. 22 до 25 » 25 » 28 | Св. 32 до 36 » 36 » 40 | 6×9×22 6×10×25 | 6,0 | 6,5 7,5 | 2,8 2,8 | ||||
Св. 28 до 32 | Св. 40 | 8×11×28 | 8,0 | 8,0 | 3,3 | +0,2 0 | 0,25 | 0,40 | |
Св. 32 до 38 | Св. 40 | 10×13×32 | 10,0 | 10,0 | 3,3 |
Допускается в технически обоснованных случаях (пустотелые и ступенчатые валы, передача пониженных вращающих моментов и т.п.) применять меньшие размеры сечений шпонок на валах больших диаметров, за исключением выходных концов валов.
Предельные отклонения ширины паза b должны соответствовать полям допусков, указанным ниже.
Вид соединения | Поля допусков ширины шпоночного паза | |
Вал | Втулка | |
Нормальное | N9 | JS9 |
Плотное | Р9 |
Примечания:
1. Допускаются для ширины паза вала и втулки любые сочетания полей допусков, указанных в таблице.
2. Для термообработанных деталей допускаются предельные отклонения размера ширины паза вала, соответствующие полю допуска Н11, размера ширины паза втулки - D10.
В ответственных шпоночных соединениях сопряжения дна паза с боковыми сторонами выполняются по радиусу, величина и предельные отклонения которого должны указываться на рабочем чертеже.
14. Параметры шероховатости поверхности элементов шпоночных соединений по ГОСТ 23360-78, ГОСТ 10748-79, ГОСТ 8790-79 и ГОСТ 24071-80 в зависимости от допуска размера
Допуск размера по квалитетам | Номинальные размеры, мм | |||
До 18 | Св. 18 до 50 | Св. 50 до 120 | Св. 120 до 500 | |
Ra, мкм не более | ||||
IT9 | 3,2 | 3,2 | 6,3 | 6,3 |
IT10 | 3,2 | 6,3 | 6,3 | 6,3 |
IT11 | 6,3 | 6,3 | 12,5 | 12,5 |
IT12, 13 | 12,5 | 12,5 | 25 | 25 |
IT14, 15 | 12,5 | 25 | 50 | 50 |
Примечания:
1. Параметры шероховатости поверхностей с неуказанными предельными отклонениями - Ra 20мкм.
2. Параметр шероховатости дна шпоночного паза рекомендуется равным Ra 6,3мкм.
