Оформить заказПередача с натяжными приспособлениями. Натяжное приспособление кулисного типа показано на рис. 15; основные размеры шкивов приведены в табл. 48.
Натяжные ролики в клиноременных передачах не рекомендуется применять. При установке роликов их следует располагать на ведомой ветви внутри контура передачи во избежание знакопеременных перегибов.
Передача с вертикальными валами. Для предотвращения сбега ремней со шкивов канавки выполняют глубокими (табл. 49).
При расчете передач с вертикальными валами мощность N0 (табл. 37) следует принимать на 10—12% меньше, нежели для передачи с горизонтальными валами.
Полуперекрестные передачи. Применяют их при передаточных числах, близких к единице. Расстояние между центрами шкивов
l ≥ 5(dp.б + М),
где dp.б - расчетный диаметр большого шкива; М — ширина этого шкива.
Шкивы полуперекрестных передач выполняют с глубокими канавками. Мощность N0, указанную в табл. 37-43, следует уменьшать на 20%.

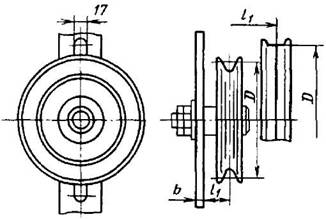

Рис. 15. Натяжное приспособление кулисного типа
48. Основные размеры желобчатого и гладкого шкивов при одном ремне (рис. 15)
Параметры | Профиль обода шкива | ||
желобчатый | гладкий | ||
Обозначение ремня по ГОСТ 1284.1-89 | А. В, С | А, В, С | D |
Расчетный диаметр dp, мм Вылет l1, мм | 100; 125: 140 25,5 | 100; 160 25,5 | 160; 200 36; 21,5* |
*Размер 21,5 для шкива с расчетным диаметром 200мм.
49. Размеры глубоких канавок, мм
(см. рис. к табл. 29)
Элементы канавок | Сечения ремней | ||||||
Z | А | В | С | D | Е | ЕО | |
b | 5 | 7 | 9 | 12 | 17,5 | 20 | 25 |
b+h | 13 | 17 | 20 | 28 | 38 | 45 | 56 |
е | 15 | 19 | 24 | 32 | 44 | 52 | 65 |
f | 9 | 11 | 14 | 20 | 27 | 32 | 42 |
Технические требования к передаче. Валы шкивов передачи располагают параллельно, а канавки - одну против другой.
Допускается непараллельность осей вращения не более 1мм на 100мм длины, а допуск на смешение канавок шкивов не более 2мм на 1м межосевого расстояния, который увеличивается не более чем на 0,02мм на каждые 100мм межосевого расстояния свыше 1м.
Шкивы и особенно их канавки должны быть чистыми. Необходимо исключить возможность попадания в них смазок и растворителей.
При работе ремней комплектами в случае выхода из строя одного из ремней снимается весь комплект.
