Оформить заказСтандарт распространяется на прямобочные шлицевые соединения общего назначения, имеющие зубья вала, расположенные параллельно продольной оси соединения, и с боковыми сторонами профиля, параллельными оси симметрии шлица вне окружности диаметра.

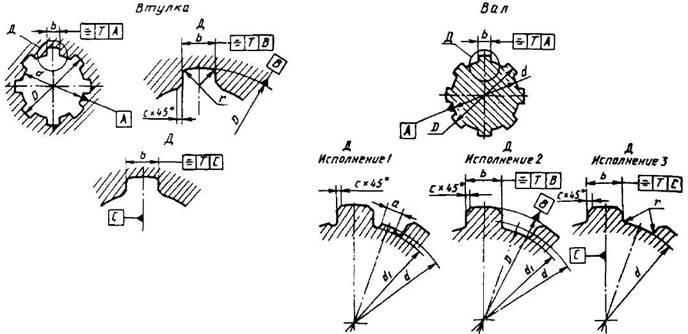

15. Размеры прямобочных соединений
Размеры, мм
z×d×D | Числозубьев z | d | D | b | d1, не менее | a,не менее | c | r,не более | |
Номин. | Пред.откл. | ||||||||
Легкая серия | |||||||||
6×23×26 | 6 | 23 | 26 | 6 | 22,1 | 3,54 | 0,3 | +0,2 | 0,2 |
6×26×30 | 6 | 26 | 30 | 6 | 24,6 | 3,85 | 0,3 | +0,2 | 0,2 |
6×28×32 | 6 | 28 | 32 | 7 | 26,7 | 4,03 | 0,3 | +0,2 | 0,2 |
8×32×36 | 8 | 32 | 36 | 6 | 30,4 | 2,71 | 0,4 | +0,2 | 0,3 |
8×36×40 | 8 | 36 | 40 | 7 | 34,5 | 3,46 | 0,4 | +0,2 | 0,3 |
8×42×46 | 8 | 42 | 46 | 8 | 40,4 | 5,03 | 0,4 | +0,2 | 0,3 |
8×46×50 | 8 | 46 | 50 | 9 | 44,6 | 5,75 | 0,4 | +0,2 | 0,3 |
8×52×58 | S | 52 | 58 | 10 | 49,7 | 4,89 | 0,5 | +0,3 | 0,5 |
8×56×62 | 8 | 56 | 62 | 10 | 53,6 | 6,38 | 0,5 | +0,3 | 0,5 |
8×62×68 | 8 | 62 | 68 | 12 | 59,8 | 7,31 | 0,5 | +0,3 | 0,5 |
10×72×78 | 10 | 72 | 78 | 12 | 69,6 | 5,45 | 0,5 | +0,3 | 0,5 |
10×82×88 | 10 | 82 | 88 | 12 | 79,3 | 8,62 | 0,5 | +0,3 | 0,5 |
10×92×98 | 10 | 92 | 98 | 14 | 89,4 | 10,08 | 0,5 | +0,3 | 0,5 |
10×102×108 | 10 | 102 | 108 | 16 | 99,9 | 11,49 | 0,5 | +0,3 | 0,5 |
10×112×120 | 10 | 112 | 120 | 18 | 108,8 | 10,72 | 0,5 | +0,3 | 0,5 |
Средняя серия | |||||||||
6×11×14 | 6 | 11 | 14 | 3,0 | 9,9 | — | о,з | +0,2 | 0,2 |
6×13×16 | 6 | 13 | 16 | 3,5 | 12,0 | — | 0,3 | +0,2 | 0,2 |
6×16×20 | 6 | 16 | 20 | 4,0 | 14,5 | — | 0,3 | +0,2 | 0,2 |
6×18×22 | 6 | 18 | 22 | 5,0 | 16,7 | — | 0,3 | +0,2 | 0,2 |
6×21×52 | 6 | 21 | 25 | 5,0 | 19.5 | 1,95 | 0,3 | +0,2 | 0,2 |
6×23×28 | 6 | 23 | 28 | 6,0 | 21,3 | 1,34 | 0,3 | +0,2 | 0,2 |
6×26×32 | 6 | 26 | 32 | 6,0 | 23,4 | 1,65 | 0,4 | +0,2 | 0,3 |
6×28×34 | 6 | 28 | 34 | 7,0 | 25,9 | 1,70 | 0,4 | +0,2 | 0,3 |
8×32×38 | 8 | 32 | 38 | 6,0 | 29,4 | — | 0,4 | +0,2 | 0,3 |
8×36×42 | 8 | 36 | 42 | 7,0 | 33,5 | 1,02 | 0,4 | +0,2 | 0,3 |
8×42×48 | 8 | 42 | 48 | 8,0 | 39,5 | 2,57 | 0,4 | +0,2 | 0,3 |
8×46×54 | 8 | 46 | 54 | 9,0 | 42,7 | — | 0,5 | +0,3 | 0,5 |
8×52×60 | 8 | 52 | 60 | 10,0 | 48,7 | 2,44 | 0,5 | +0,3 | 0,5 |
8×56×65 | 8 | 56 | 65 | 10,0 | 52,2 | 2,50 | 0,5 | +0,3 | 0,5 |
8×62×72 | 8 | 62 | 72 | 12,0 | 57,8 | 2,40 | 0,5 | +0,3 | 0,5 |
10×72×82 | 10 | 72 | 82 | 12,0 | 67,4 | — | 0,5 | +0,3 | 0,5 |
10×82×92 | 10 | 82 | 92 | 12,0 | 77,1 | 3,00 | 0,5 | +0,3 | 0,5 |
10×92×102 | 10 | 92 | 102 | 14,0 | 87,3 | 4,50 | 0,5 | +0,3 | 0,5 |
10×102×112 | 10 | 102 | 112 | 16,0 | 97,7 | 6,30 | 0,5 | +0,3 | 0,5 |
10×112×125 | 10 | 112 | 125 | 18,0 | 106,3 | 4,40 | 0,5 | +0,3 | 0,5 |
Тяжелая серия | |||||||||
10×16×20 | 10 | 16 | 20 | 2,5 | 14,1 | — | 0,3 | +0,2 | 0,2 |
10×18×23 | 10 | 18 | 23 | 3,0 | 15,6 | — | 0,3 | +0,2 | 0,2 |
10×21×26 | 10 | 21 | 26 | 3,0 | 18,5 | — | 0,3 | +0,2 | 0,2 |
10×23×29 | 10 | 23 | 29 | 4,0 | 20,3 | — | 0,3 | +0,2 | 0,2 |
10×26×32 | 10 | 26 | 32 | 4,0 | 23,0 | — | 0,4 | +0,2 | 0,3 |
10×28×35 | 10 | 28 | 35 | 4,0 | 24,4 | — | 0,4 | +0,2 | 0,3 |
10×32×40 | 10 | 32 | 40 | 5,0 | 28,0 | — | 0,4 | +0,2 | 0,3 |
10×36×45 | 10 | 36 | 45 | 5,0 | 31,3 | — | 0,4 | +0,2 | 0,3 |
10×42×52 | 10 | 42 | 52 | 6,0 | 36,9 | — | 0,4 | +0,2 | 0,3 |
10×46×56 | 10 | 46 | 56 | 7,0 | 40,9 | — | 0,5 | +0,3 | 0,5 |
16×52×60 | 16 | 52 | 60 | 5,0 | 47,0 | — | 0,5 | +0,3 | 0,5 |
16×56×65 | 16 | 56 | 65 | 5,0 | 50,6 | — | 0,5 | +0,3 | 0,5 |
16×62×72 | 16 | 62 | 72 | 6,0 | 56,1 | — | 0,5 | +0,3 | 0,5 |
16×72×82 | 16 | 72 | 82 | 7,0 | 65,9 | — | 0,5 | +0,3 | 0,5 |
20×82×92 | 20 | 82 | 92 | 6,0 | 75,6 | — | 0,5 | +0,3 | 0,5 |
20×92×102 | 20 | 92 | 102 | 7,0 | 85,5 | — | 0,5 | +0,3 | 0,5 |
20×102×115 | 20 | 102 | 115 | 8,0 | 94,0 | — | 0,5 | +0,3 | 0,5 |
20×112×125 | 20 | 112 | 125 | 9,0 | 104,0 | — | 0,5 | +0,3 | 0,5 |
Примечания:
1. Исполнение 1 дано для изготовления валов соединений легкой и средней серий методом обкатывания. Вал соединений тяжелой серии методом обкатывания не изготовляются.
2. Шлицевые валы исполнении 1 и 3 изготовляются при центрировании по внутреннему диаметру, исполнения 2 - при центрировании по наружному диаметру и боковым сторонам зубьев.
3. Фаска у пазов отверстия втулки может быть заменена круглением с радиусом, равным величине фаски с.
Стандарт не распространяется на специальные шлицевые соединения, отличающиеся от приведенных номинальными размерами и видом центрирования.
