Оформить заказДопуски распространяются на конические и гипоидные зубчатые передачи и пары (без корпуса) внешнего зацепления с прямыми, тангенциальными и криволинейными зубьями со средним делительным диаметром зубчатых колес до 4000мм, средним нормальным модулем от 1 до 55мм, с прямолинейным профилем исходного контура и номинальным утлом его профиля 20º (для зубчатых колес гипоидных передан за номинальный угол профиля принимается среднее арифметическое значение углов профиля на противоположных сторонах зубьев).
Степени точности и виды сопряжений. 1. Устанавливаются двенадцать степеней точности зубчатых колес и передач, обозначаемых в порядке убывания точности цифрами: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 и 12.
Примечание.
Для степеней точности 1, 2 и 3 допуски и предельные отклонения не даны. Эти степени предусмотрены для будущего развития. Для степеней точности 4, 11 и 12 допуски и предельные отклонения см. ГОСТ 1758-81.
2. Для каждой степени точности зубчатых колес и передач устанавливаются нормы кинематической точности, плавности работы и контакта зубьев зубчатых колес в передаче.
3. Допускается комбинирование норм кинематической точности зубчатых колес и передач, норм плавности работы и норм контакта зубьев различных степеней точности.
4. При комбинировании норм разных степеней точности, нормы плавности работы зубчатых колес и передач могут быть не более чем на две степени точнее или одна степень грубее норм кинематической точности; нормы контакта зубьев не могут назначаться по степеням точности более грубым, чем нормы плавности.

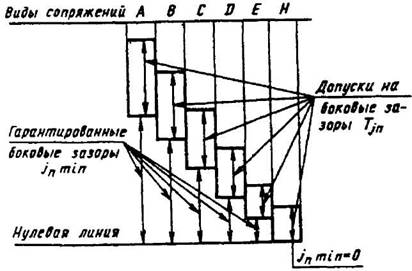

5. Устанавливаются шесть видов сопряжений зубчатых колес в передаче, обозначаемых в порядке убывания гарантированного бокового зазора буквами А, В, С, D, Е и Н (табл. 85).
85. Виды сопряжений и гарантированные боковые зазоры
Вид сопряжения | Степень точности по нормам плавности работы |
А | 4-12 |
В | 4-11 |
С | 4-9 |
D | 4-8 |
Е | 4-7 |
Н | 4-7 |
Примечание. Сопряжение вида В обеспечивает минимальную величину бокового зазора, при котором исключается возможность заклинивания стальной или чугунной передачи от нагрева при разности температур зубчатых колес и корпуса (чугунного или стального) в 25°С.
Приведенные в табл. 85 диапазоны степеней точности являются ориентировочными при выборе боковых зазоров. В необходимых случаях гарантированный боковой зазор может устанавливаться независимо от видов сопряжений, указанных в табл. 85.
86. Показатели кинематической точности
Контролируемый объект | Показатель точности или комплекс | Степень точности |
Зубчатые колеса | F'ir Fpr и FPkr Fpr Frrи Fсr Frr | 4-8 4-6 7,8 4-8 7-12** |
Зубчатые пары (поставляемые без корпуса) | F''i0r F''iΣ0rи Fcr* | 9-12 5-8 |
Зубчатые передачи | F'i0r FVjr и Fcr* FVjr | 4-8 5-8 9-12 |
* Для колеса и шестерни пары и передачи.
** Для степеней точности 7, 8 для зубчатых колес со средним делительным диаметром свыше 1600мм.
Примечания:
1. Допускается, чтобы одна из величин, входящих в комплекс Frr и Fcr или F''iΣ0rи Fcr, превосходила предельное значение, если суммарное влияние обеих величин не превышает F'i.
2. Допускается вместо FiΣ0rв качестве показателя кинематической точности использовать: колебание относительного положения зубчатых колес пары по нормали за полный цикл F'in0r, при этом принимается F''in0 = F''iΣ0 (см. табл. 89);
колебание измерительного межосевого угла измерительной пары F''iΣrили относительного положения зубчатых колес измерительной пары по нормали за оборот зубчатого колеса F''inr.
Допуски F''iΣ и F''inустанавливаются равными ''iΣ0.
6. Точность изготовления конических и гипоидных зубчатых колес и передач задается степенью точности, а требования к боковому зазору - видом сопряжения по нормам бокового зазора.
Пример условного обозначения точности передачи или пары со степенью 7 по всем трем нормам точности, с видом сопряжения зубчатых колес С:
7-С ГОСТ 1758-81
Пример условного обозначения точности передачи со степенью точности 7, гарантированным боковым зазором 400мкм (не соответствующим ни одному из указанных видов сопряжения):
7-400 ГОСТ 1758-81
7. При комбинировании норм разных степеней точности точность зубчатых колес и передач обозначается последовательным написанием трех цифр и буквы. Первая цифра обозначает степень по нормам кинематической точности, вторая - степень по нормам плавности работы, третья - степень по нормам контакта зубьев и буква -вид сопряжения. Между собой цифры и буква разделяются тире.
Пример условного обозначения точности передачи со степенью 8 по нормам кинематической точности, со степенью 7 по нормам плавности работы, со степенью 6 по нормам контакта зубьев, с видом сопряжения В:
8-7-6-В ГОСТ 1758-81
Нормы точности.
1. Показатели кинематической точности устанавливаются по табл. 86.
Если кинематическая точность зубчатых колес относительно рабочей оси соответствует требованиям ГОСТ 1758-81 и требование селективной сборки не выдвигается, контроль кинематической точности зубчатых передач необязателен
При соответствии кинематической точности окончательно собранной передачи требованиям ГОСТ 1758-81 контроль кинематической точности зубчатых колес не является необходимым.
2. Показатели плавности работы устанавливаются по табл. 87 для степеней точности 4-8 в зависимости от граничных значений номинального коэффициента осевого перекрытия и степени точности по нормам контакта (табл. 88), для степеней точности 9-12 независимо от εβ.
Если плавность работы зубчатых передач или пар соответствует требованиям ГОСТ 1758-81, контроль плавности работы зубчатых колес не является необходимым.
3. Показателями, определяющими контакт зубьев, являются: в паре - отклонения относительных размеров суммарной зоны касания F'shr и F'sir; в передаче - отклонения относительных размеров суммарного пятна контакта Fshr, Fslr и far.
4. Правила определения суммарного пятна контакта, его относительные размеры и расположение на сопряженных поверхностях зубьев назначаются конструктором передачи в зависимости от ее служебного назначения, степени нагруженности, жесткости и геометрических особенностей рабочих поверхностей зубьев зубчатых колес.
Для передач, имеющих продольную модификацию зубьев, не допускается выход суммарного пятна контакта на кромки зуба у внутреннего или внешнего торцов.
Для передач, имеющих профильную модификацию, не допускается выход суммарного пятна контакта на кромки у вершин зубьев, а также разрывы пятна контакта по высоте.
Примечание. Если не указаны специальные требования по нагрузке (торможению) зубчатой передачи, пятно контакта устанавливают при легком торможении, обеспечивающем непрерывное контактирование зубьев сопряженных зубчатых колес.
5. Зона касания и ее расположение на поверхности зуба устанавливаются в зависимости от требований к данной передаче.
6. Допуски и предельные отклонения по нормам кинематической точности, нормам плавности работы и нормам контакта зубьев для различных степеней точности зубчатых колес и передач устанавливаются по табл. 89-96.
7. Нормы кинематической точности, кроме Fr, F''iΣ0 и Fvj, нормы плавности работы и нормы контакта зубьев в передаче в зависимости от условий работы зубчатых колес различными сторонами зубьев по разноименным профилям допускается назначать из разных степеней точности.
По каждой из норм степень точности шестерни и колеса передачи должна назначаться единой.
8. Комплексы показателей точности в соответствии с пп. 1, 2 и 3 и показатели, обеспечивающие гарантированный боковой зазор, устанавливаются изготовителями передач.
Каждый установленный комплекс показателей точности, используемый при контроле передачи, является равноправным с другим. При сравнительной (например, расчетной) оценке влияния точности передач на эксплуатационные качества, предпочтительными для всех видов передач являются функциональные показатели Fi0r, fzz0r, fzk0r и относительные размеры суммарного пятна контакта или его отклонения Fslr и Fshr.
9. Непосредственный контроль зубчатых колес и передач по всем показателям установленного комплекса не является обязательным, если изготовитель существующей у него системой контроля точности производства гарантирует выполнение соответствующих требований ГОСТ 1758-81.
10. Требования ГОСТ 1758-81 относятся к зубчатым колесам, установленным на их рабочих осях.
Погрешности, вносимые при использовании в качестве измерительных баз поверхностей, имеющих неточность формы и расположения относительно рабочей оси вращения (например, поверхности отверстия зубчатого колеса, ось которого может не совпадать с рабочей осью), должны быть компенсированы уменьшением производственного допуска или учтены при установлении точности передачи.
87. Показатели плавности работы
Контролируемый объект | Показатель точности или комплекс | Степень точности |
Зубчатое колесо передачи (пары) с εβ не менее указанного в табл. 88 | fzkr или fptr и fcr fPtr | 4-8 9-12 |
Зубчатое колесо передачи (пары) с εβ менее указанного в табл. 88 | fPtrи fсr fPtr | 4-8 9-12 |
Зубчатая передача с εβ не менее указанного в табл. 88 | fzk0rи fAMr fAMr | 4-8 9-12 |
Зубчатая передача с εβ менее указанного в табл. 88 | fzz0rи fAMr fAMr | 4-8 9-12 |
Зубчатая пара с любым εβ | f''iΣ0r | 9-12 |
Примечания:
1. Взамен отклонения шага fptr в качестве одного из показателей может применяться разность любых шагов ftptr.
2. Показатель fАМr контролируется для каждого элемента передачи.
3. При невозможности осуществлять контроль конических и гипоидных передач 7 и 8 степеней точности по комплексу fzz0r и fAMr допускается производить их контроль по fptr с обязательным комплектованием пар на контрольно-обкатном станке по зоне касания.
4. Допускается вместо f''iΣ0rв качестве показателя плавности работы использовать: колебание относительного положения зубчатых колес пары по нормали на одном зубе
f''in0r, при этом принимается f''in0 = f''iΣ0 (см. табл. 91);
колебание измерительного межосевого угла измерительной пары f''iΣr или относительного положения зубчатых колес измерительной пары по нормали на одном зубе f''inr.
Допуски f''iΣ и f''in устанавливаются равными ''iΣ0.
88. Граничные значения εβ
Степень точности по нормам контакта | 4-5 | 6-7 | 8 |
Граничные значения номинального коэффициента осевого перекрытия εβ | 1,35 | 1,55 | 2,0 |
89. Нормы кинематической точности, мкм
(показатели F'ir, Frr, F''iΣ0r, Fvjr, Fcr)
Степень точности | Обозначение | Средний нормальный модуль mn, мм | Средний делительный диаметр d, мм | |||||
До 125 | Св. 125до 400 | Св. 400 до800 | Св. 800до 1600 | Св. 1600до 2500 | Св.2500 до4000 | |||
5 | Fi' | От 1 до 16 | Fp+ 1,15fс (см. п. 2 примечания) | |||||
Fr | От 1 до 3,5 | 16 | 22 | 28 | — | __ | — | |
Св. 3,5 » 6,3 | 18 | 25 | 32 | 36 | — | — | ||
» 6,3 » 10 | 20 | 28 | 36 | 40 | 45 | — | ||
» 10 » 16 | 22 | 32 | 40 | 45 | 50 | 56 | ||
F''iΣ0 | От 1 до 3,5 | 30 | 45 | 56 | 67 | — | — | |
Св. 3,5 » 6,3 | 34 | 48 | 63 | 71 | — | — | ||
» 6,3 » 10 | 38 | 53 | 67 | 80 | — | — | ||
» 10 » 16 | 45 | 56 | 80 | 90 | — | — | ||
Fvj | От 1 до 3,5 | 21 | 30 | 40 | — | — | — | |
Св. 3,5 » 6,3 | 24 | 34 | 42 | 50 | — | — | ||
» 6,3 » 10 | 26 | 36 | 45 | 56 | 60 | — | ||
» 10 » 16 | 30 | 40 | 50 | 60 | 71 | 75 | ||
Fc | От 1 до 16 | 10 | 18 | 28 | 45 | 70 | 90 | |
6 | Fi' | От 1 до 16 | Fp+ 1,15fс (см. п. 2 примечания) | |||||
Fr | От 1 до 3,5 | 25 | 36 | 45 | — | — | — | |
Св. 3,5 » 6,3 | 28 | 40 | 50 | 56 | — | — | ||
» 6,3 » 10 | 32 | 45 | 56 | 63 | 71 | — | ||
» 10 » 16 | 36 | 50 | 63 | 71 | 80 | 90 | ||
F''iΣ0 | От 1 до 3,5 | 48 | 71 | 90 | 100 | — | — | |
Св. 3,5 » 6,3 | 53 | 75 | 100 | 110 | — | — | ||
» 6,3 » 10 | 60 | 85 | 105 | 125 | — | — | ||
» 10 » 16 | 71 | 95 | 120 | 140 | — | — | ||
Fvj | От 1 до 3,5 | 34 | 50 | 63 | — | — | — | |
Св. 3,5 » 6,3 | 36 | 53 | 67 | 75 | — | — | ||
» 6,3 » 10 | 42 | 56 | 75 | 90 | 100 | — | ||
» 10 » 16 | 48 | 63 | 80 | 100 | 110 | 120 | ||
Fc | От 1 до 16 | 16 | 28 | 45 | 70 | 110 | 140 | |
7 | Fi' | От 1 до 25 | Fp+ 1,15fс (см. п. 2 примечания) | |||||
Продолжение табл. 89
140 | 160 | — | — | |||||
» 6,3 » 10 | 85 | 120 | 150 | 180 | — | — | ||
» 10 » 16 | 100 | 130 | 160 | 200 | — | — | ||
» 16 » 25 | 120 | 150 | 180 | 200 | — | — | ||
Fvj | От 1 до 3,5 | 48 | 71 | 90 | — | — | — | |
Св. 3,5 » 6,3 | 53 | 75 | 100 | 110 | — | — | ||
» 6,3 » 10 | 60 | 80 | 100 | 125 | 140 | — | ||
» 10 » 16 | 67 | 90 | 110 | 140 | 160 | 170 | ||
» 16 » 25 | 80 | 105 | 130 | 150 | 180 | 200 | ||
Fc | От 1 до 25 | 22 | 40 | 70 | 100 | 160 | 200 | |
8 | Fi' | От 1 до 56 | Fp+ 1,15fс (см. п. 2 примечания) | |||||
Fr | От 1 до 3,5 | 45 | 63 | 80 | — | — | — | |
Св. 3,5 » 6,3 | 50 | 71 | 90 | 100 | — | — | ||
» 6,3 » 10 | 56 | 80 | 100 | 112 | 125 | — | ||
» 10 » 16 | 63 | 90 | 112 | 125 | 140 | 160 | ||
» 16 » 25 | 75 | 100 | 125 | 140 | 160 | 180 | ||
» 25 »40 | — | 120 | 140 | 160 | 190 | 224 | ||
» 40 » 55 | — | — | 170 | 190 | 220 | 240 | ||
F''iΣ0 | От 1 до 3,5 | 85 | 125 | 160 | 180 | — | — | |
Св. 3,5 » 6,3 | 95 | 130 | 170 | 200 | — | — | ||
» 6,3 » 10 | 105 | 150 | 190 | 220 | — | — | ||
» 10 » 16 | 120 | 160 | 200 | 250 | — | — | ||
» 16 » 25 | 150 | 190 | 240 | 280 | — | — | ||
»25 » 40 | — | 240 | 280 | 320 | — | — | ||
» 40 » 55 | — | — | 320 | 340 | — | — | ||
Fvj | От 1 до 3,5 | 60 | 85 | 110 | — | — | — | |
Св. 3,5 » 6,3 | 63 | 90 | 120 | 140 | — | — | ||
» 6,3 » 10 | 75 | 100 | 130 | 160 | 170 | — | ||
» 10 » 16 | 85 | 110 | 140 | 170 | 200 | 220 | ||
» 16 » 25 | 100 | 130 | 160 | 190 | 220 | 250 | ||
» 25 » 40 | — | 160 | 190 | 220 | 260 | 300 | ||
» 40 »55 | — | — | 220 | 260 | 280 | 320 | ||
Fc | От 1 до 55 | 28 | 50 | 80 | 120 | 200 | 250 | |
9 | Fr | От 1 до 3,5 | 56 | 80 | 100 | — | — | — |
Св. 3,5 » 6,3 | 63 | 90 | 112 | 125 | — | — | ||
» 6,3 » 10 | 71 | 100 | 125 | 140 | 160 | — | ||
» 10 » 16 | 80 | 112 | 140 | 160 | 180 | 200 | ||
» 16 » 25 | 95 | 125 | 160 | 180 | 200 | 224 | ||
» 25 » 40 | — | 150 | 180 | 200 | 240 | 280 | ||
» 40 » 55 | — | — | 200 | 240 | 280 | 320 | ||
F''iΣ0 | От 1 до 3,5 | 110 | 160 | 200 | 240 | — | — | |
Св. 3,5 » 6,3 | 120 | 170 | 220 | 250 | — | — | ||
» 6,3 » 10 | 130 | 180 | 220 | 280 | — | — | ||
» 10 » 16 | 150 | 200 | 260 | 320 | — | — | ||
» 16 » 25 | 180 | 220 | 280 | 340 | — | — | ||
» 25 » 40 | — | 280 | 340 | 400 | — | — | ||
» 40 » 55 | — | — | 400 | 450 | — | — | ||
Fvj | От 1 до 3,5 | 75 | 110 | 140 | — | — | ||
Св. 3,5 » 6,3 | 80 | 120 | 150 | 170 | — | — | ||
» 6,3 » 10 | 90 | 130 | 160 | 200 | 220 | — | ||
» 10 » 16 | 105 | 140 | 180 | 220 | 250 | 280 | ||
» 16 » 25 | 130 | 160 | 200 | 240 | 280 | 320 | ||
» 25 » 40 | — | 200 | 240 | 280 | 320 | 375 | ||
» 40 » 55 | — | — | 280 | 320 | 360 | 420 | ||
10 | Fr | От 1 до 3,5 | 71 | 100 | 125 | — | — | — |
Св. 3,5 » 6,3 | 80 | 112 | 140 | 160 | — | — | ||
» 6,3 » 10 | 90 | 125 | 160 | 180 | 200 | |||
» 10 » 16 | 100 | 140 | 180 | 200 | 224 | 250 | ||
» 16 » 25 | 120 | 160 | 200 | 224 | 250 | 280 | ||
» 25 » 40 | — | 180 | 224 | 260 | 300 | 355 | ||
» 40 » 55 | — | — | 260 | 300 | 340 | 400 | ||
F''iΣ0 | От 1 до 3,5 | 130 | 190 | 260 | 280 | — | — | |
Св. 3,5 » 6,3 | 150 | 200 | 280 | 320 | — | — | ||
» 6,3 » 10 | 170 | 220 | 300 | 360 | — | — | ||
» 10 » 16 | 190 | 250 | 320 | 400 | — | — | ||
» 16 » 25 | 220 | 280 | 360 | 450 | — | — | ||
» 25 » 40 | — | 360 | 420 | 500 | — | — | ||
» 40 » 55 | — | — | 500 | 560 | — | — | ||
10 | Fvj | От 1 до 3,5 | 90 | 140 | 180 | — | — | — |
Св. 3,5 » 6,3 | 100 | 150 | 190 | 220 | — | — | ||
» 6,3 » 10 | 120 | 160 | 200 | 250 | 280 | — | ||
» 10 » 16 | 130 | 170 | 220 | 270 | 300 | 340 | ||
» 16 » 25 | 160 | 200 | 250 | 300 | 360 | 400 | ||
» 25 » 40 | - | 250 | 300 | 340 | 400 | 450 | ||
» 40 » 55 | — | — | 340 | 400 | 450 | 530 | ||
Примечания:
1. Принятые обозначения:
F'i - допуск на кинематическую погрешность зубчатого колеса;
Fr - допуск на биение зубчатого венца;
Fc - допуск на погрешность обката;
F''iΣ0 - допуск на колебание измерительного межосевого угла пары за полный цикл;
Fvj - допуск на колебание бокового зазора в паре.
2. Для определения F'i принимают Fp = Fpkпо табл. 90 при к = z/2 (или ближайшем к нему целом большом числе) и fc по табл. 91.
3. Допуск F'i0 на наибольшую кинематическую погрешность передачи равен сумме допусков на кинематическую погрешность ее зубчатых колес.
Для передач, составленных из зубчатых колес, имеющих кратные между собой числа зубьев при отношении этих чисел не более трех (1, 2, 3), допуск на наибольшую кинематическую погрешность передачи, при ее селективной сборке, может быть сокращен на 25% или более, исходя из расчета.
4. Допуск на колебание бокового зазора в передаче Fvj принимается для диаметра, равного полусумме средних делительных диаметров шестерни и колеса.
Для передач, составленных из зубчатых колес, имеющих кратные между собой числа зубьев при отношении этих чисел не более трех (1,2, 3), допуск на колебание бокового зазора в передаче, при ее селективной сборке, может быть сокращен на 25% или более, исходя из расчета.
5. Допуск на поступательные перемещения одного из элементов пары в направлении, перпендикулярном обшей образующей начальных конусов,
F''in0 = F''iz0
6. Допуск F''iΣ0 на колебание измерительного межосевого угла пары за полный цикл принимается для диаметра, равного полусумме средних делительных диаметров шестерни и колеса.
90. Нормы кинематической точности (показатель FPkr), мкм
Степень точности | Обозначение | Средний нормальный модуль mn, мм | Длина дуги L, мм | ||||||
До 11,2 | Св. 11,2 до 20 | Св. 20 до 32 | Св. 32 до 50 | Св. 50 до 80 | Св. 80 до 160 | Св. 160 до 315 | |||
5 | Fpk | От 1 до 16 | 7 | 10 | 12 | 14 | 16 | 20 | 28 |
6 | » 1 » 16 | 11 | 16 | 20 | 22 | 25 | 32 | 45 | |
7 | » 1 » 25 | 16 | 22 | 28 | 32 | 36 | 45 | 63 | |
8 | » 1 » 25 | 22 | 32 | 40 | 45 | 50 | 63 | 90 | |
Продолжение табл. 9
Степень точности | Обозначение | Средний нормальный модуль mn, мм | Длина дуги L, мм | |||||||
Св. 315 до 630 | Св. 630 до 1000 | Св. 1000 до 1600 | Св. 1600 до 2500 | Св. 2500 до 3150 | Св. 3150 до 4000 | Св. 4000 до 5000 | Св. 5000 | |||
5 | Fpk | От 1 до 16 | 40 | 50 | 63 | 71 | 90 | 100 | 112 | 125 |
6 | » 1 » 16 | 63 | 80 | 100 | 112 | 140 | 160 | 180 | 200 | |
7 | » 1 » 25 | 90 | 112 | 140 | 160 | 200 | 224 | 250 | 280 | |
8 | » 1 » 25 | 125 | 160 | 200 | 224 | 280 | 315 | 355 | 400 | |
Примечания:
1. Fpk- допуск на накопленную погрешность k шагов.
2. При отсутствии специальных требований допуск Fpk назначается для длины дуги сред ней делительной окружности, соответствующей 1/6 части числа зубьев зубчатого колеса (или дуги, соответствующей ближайшему большему числу зубьев).
3. Допуск Fp= Fpk при k = z / 2 (или ближайшему большему числу).
Нормы бокового зазора. Величины гарантированного бокового зазора jnmin для передач с различными видами сопряжения устанавливаются независимо от степеней точности и их комбинирования по табл. 97.
Гарантированный боковой зазор в передаче обеспечивается выбором предельного отклонения межосевого угла передачи (ЕΣ), наименьшего отклонения средней постоянной хорды зубьев шестерни и колеса ( Е/SCS) и допусков на них.
В справочном приложении ГОСТ 1758-81 приводятся значения указанных показателей.
Допуск на боковой зазор Tjr ГОСТ 1758-81 не регламентирует.
91. Нормы плавности работы, мкм (показатели fPtr, fcr, fiΣ0r)
Степень точности | Обозначение | Средний нормальный модуль mn, мм | Средний делительный диаметр d, мм | |||||||||||||
До 125 | Св. 125до 400 | Св. 400 до800 | Св. 800до 1600 | Св. 1600до 2500 | Св.2500 до4000 | |||||||||||
5 | fPt | От 1до 3,5 | ±6 | ±7 | ±8 | — | — | — | ||||||||
Св. 3,5» 6,3 | ±8 | ±9 | ±9 | ±10 | — | — | ||||||||||
» 6,3» 10 | ±9 | ±10 | ±11 | ±11 | ±13 | — | ||||||||||
» 10» 16 | ±11 | ±11 | ±13 | ±13 | ±14 | ±16 | ||||||||||
fc | От 1до 3,5 | 4 | 5 | 6 | — | — | — | |||||||||
Св. 3,5» 6,3 | 5 | 6 | 7 | 9 | — | — | ||||||||||
» 6,3» 10 | 6 | 7 | 8 | 10 | 13 | — | ||||||||||
» 10» 16 | 7 | 8 | 9 | 11 | 14 | 18 | ||||||||||
6 | fPt | От 1до 3,5 | ±10 | ±11 | ±13 | — | — | — | ||||||||
Св. 3,5» 6,3 | ±13 | ±14 | ±14 | ±16 | — | — | ||||||||||
» 6,3» 10 | ±14 | ±18 | ±18 | ±18 | ±20 | — | ||||||||||
» 10» 16 | ±17 | ±20 | ±20 | ±20 | ±22 | ±25 | ||||||||||
fc | От 1до 3,5 | 5 | 7 | 9 | — | — | — | |||||||||
Св. 3,5» 6,3 | 6 | 8 | 10 | 13 | — | |||||||||||
» 6,3» 10 | 8 | 9 | 11 | 14 | 19 | — | ||||||||||
» 10» 16 | 10 | 11 | 13 | 16 | 21 | 28 | ||||||||||
7 | fpt | От 1до 3,5 | ±14 | ±16 | ±18 | — | — | — | ||||||||
Св. 3,5» 6,3 | ±18 | ±20 | ±20 | ±22 | — | — | ||||||||||
» 6,3» 10 | ±20 | ±22 | ±25 | ±25 | ±28 | ±32 | ||||||||||
» 10» 16 | ±24 | ±25 | ±28 | ±28 | ±32 | ±36 | ||||||||||
»16» 25 | ±30 | ±32 | ±36 | ±36 | ±40 | ±40 | ||||||||||
fc | От 1до 3,5 | 8 | 9 | 12 | — | — | — | |||||||||
Св. 3,5» 6,3 | 9 | 11 | 14 | 19 | — | — | ||||||||||
» 6,3» 10 | 11 | 13 | 16 | 21 | 28 | — | ||||||||||
» 10» 16 | 15 | 17 | 20 | 25 | 32 | 42 | ||||||||||
»16» 25 | 20 | 22 | 25 | 30 | 38 | 48 | ||||||||||
8 | fpt | От 1до 3,5 | ±20 | ±22 | ±25 | — | — | |||||||||
Св. 3,5» 6,3 | ±25 | ±28 | ±28 | ±32 | — | — | ||||||||||
» 6,3» 10 | ±28 | ±32 | ±36 | ±36 | ±40 | — | ||||||||||
» 10» 16 | ±34 | ±36 | ±40 | ±40 | ±45 | ±50 | ||||||||||
»16» 25 | ±42 | ±45 | ±50 | ±50 | ±56 | ±56 | ||||||||||
»25» 40 | — | ±60 | ±63 | ±63 | ±71 | ±71 | ||||||||||
»40» 55 | — | — | ±85 | ±85 | ±90 | ±95 | ||||||||||
fc | От 1до 3,5 | 10 | 13 | 18 | — | — | — | |||||||||
Св. 3,5» 6,3 | 13 | 15 | 20 | 28 | — | — | ||||||||||
» 6,3» 10 | 17 | 19 | 24 | 32 | 45 | — | ||||||||||
» 10» 16 | 22 | 25 | 30 | 38 | 50 | 67 | ||||||||||
»16» 25 | 30 | 34 | 38 | 48 | 56 | 75 | ||||||||||
»25» 40 | — | 48 | 53 | 60 | 71 | 90 | ||||||||||
»40» 55 | — | — | 71 | 80 | 90 | 105 | ||||||||||
9 | fPt | От 1до 3,5 | ±28 | ±32 | ±36 | — | — | — |
| |||||||
Св. 3,5» 6,3 | ±36 | ±40 | ±40 | ±45 | — | — |
| |||||||||
» 6,3» 10 | ±40 | ±45 | ±50 | ±50 | ±56 | — |
| |||||||||
» 10» 16 | ±48 | ±50 | ±56 | ±56 | ±63 | ±71 |
| |||||||||
»16» 25 | ±60 | ±63 | ±71 | ±71 | ±80 | ±80 |
| |||||||||
»25» 40 | — | ±85 | ±90 | ±90 | ±100 | ±100 |
| |||||||||
»40» 55 | — | — | ±112 | ±125 | ±125 | ±140 |
| |||||||||
f"iΣ0 | От 1до 3,5 | 53 | 60 | 67 | — | — | — |
| ||||||||
Св. 3,5» 6,3 | 60 | 67 | 75 | 80 | — | — |
| |||||||||
» 6,3» 10 | 71 | 80 | 85 | 90 | 100 | — |
| |||||||||
» 10» 16 | 85 | 90 | 100 | 110 | 120 | 125 |
| |||||||||
10 | fPt | От 1до 3,5 | ±40 | ±45 | ±50 | — | — | — |
| |||||||
Св. 3,5» 6,3 | ±50 | ±56 | ±56 | ±63 | — | — |
| |||||||||
» 6,3» 10 | ±56 | ±63 | ±71 | ±71 | ±80 | — |
| |||||||||
» 10» 16 | ±67 | ±71 | ±80 | ±80 | ±90 | ±100 |
| |||||||||
»16» 25 | ±85 | ±90 | ±100 | ±100 | ±112 | ±112 |
| |||||||||
»25» 40 | — | ±120 | ±125 | ±125 | ±140 | ±140 |
| |||||||||
»40» 55 | — | — | ±160 | ±160 | ±180 | ±180 |
| |||||||||
f"iΣ0 | От 1до 3,5 | 67 | 75 | 80 | — | — | — |
| ||||||||
Св. 3,5» 6,3 | 75 | 80 | 90 | 105 | — | — |
| |||||||||
» 6,3» 10 | 90 | 100 | 105 | 120 | 130 | — |
| |||||||||
» 10» 16 | 105 | 120 | 130 | 140 | 150 | 160 |
| |||||||||
Примечания:
1. Принятые обозначения:
fpt- предельные отклонения шага;
fiΣ0 - допуск на колебание измерительного межосевого угла на одном зубе;
fс - допуск на погрешность обката зубцовой частоты.
2. При установлении допуска на разность любых шагов fvptв пределах зубчатого колеса взамен предельных отклонений шага его значение не должно превышать 1,6 [fpt].
3. Допуск fiΣ0 на колебание измерительного межосевого угла на одном зубе подсчитывается для диаметра, равного полусумме средних делительных диаметров колеса и шестерни.
4. Для зубчатых колес конических и гипоидных передач с номинальным углом профиля а не равным 20° величины допусков f''iΣ0 (табл. 91) и fAM(табл. 92) умножаются на отношение sin20º/sina
92. Нормы плавности работы (показатель ±fAM), мкм
Степень точности | Средний номинальный модуль mn, мм | Среднее конусное расстояние R , мм | ||||||||||||||||||||
До 50 | Св. 50до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 до 800 | Св. 800 до 1600 | Св. 1600 | ||||||||||||||||
Угол делительного конуса зубчатого колеса δ° | ||||||||||||||||||||||
До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | До 20 | Св. 20 до 45 | Св. 45 | ||
5 | От 1 до 3,5 | 9,0 | 7,5 | 3,0 | 30 | 25 | 10,5 | 60 | 50 | 21 | 130 | 110 | 48 | 300 | 250 | 105 | — | — | — | — | — | — |
Св. 3,5 » 6,3 | 5,0 | 4,2 | 1.7 | 16 | 14 | 6,0 | 36 | 30 | 13 | 80 | 67 | 28 | 180 | 150 | 63 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 11 | 9,0 | 3,8 | 24 | 20 | 8,5 | 53 | 45 | 18 | 110 | 95 | 40 | 250 | — | — | — | — | — | |
» 10 » 16 | — | — | — | 8,0 | 7,1 | 3,0 | 16 | 14 | 5,6 | 36 | 30 | 12 | 75 | 63 | 26 | 160 | 140 | 60 | — | — | — | |
6 | От 1 до 3,5 | 14 | 12 | 5,0 | 48 | 40 | 17 | 105 | 90 | 38 | 240 | 200 | 85 | 530 | 450 | 190 | — | — | — | — | — | — |
Св. 3,5 » 6,3 | 8,0 | 6,7 | 2,8 | 26 | 22 | 9,5 | 60 | 50 | 21 | 130 | 105 | 45 | 280 | 240 | 100 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 17 | 15 | 6,0 | 38 | 32 | 13 | 85 | 71 | 30 | 180 | 150 | 63 | 380 | — | — | — | — | — | |
» 10 » 16 | — | — | — | 13 | 11 | 4,5 | 28 | 24 | 10 | 60 | 50 | 21 | 130 | 110 | 45 | 280 | 240 | 100 | — | — | — | |
7 | От 1 до 3.5 | 20 | 17 | 7,1 | 67 | 56 | 24 | 150 | 130 | 53 | 340 | 280 | 120 | 750 | 630 | 270 | — | — | — | — | — | — |
Св. 3,5 » 6,3 | 11 | 9,5 | 4,0 | 38 | 32 | 13 | 80 | 71 | 30 | 180 | 150 | 63 | 400 | 340 | 140 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 24 | 21 | 8,5 | 53 | 45 | 19 | 120 | 100 | 40 | 250 | 210 | 90 | 560 | — | — | — | — | — | |
» 10 » 16 | — | — | — | 18 | 16 | 6,7 | 40 | 34 | 14 | 85 | 71 | 30 | 180 | 160 | 67 | 400 | 340 | 140 | — | — | — | |
» 16 » 25 | — | — | — | — | — | — | 30 | 26 | 11 | 67 | 56 | 22 | 140 | 120 | 50 | 300 | 250 | 105 | 630 | 530 | 220 | |
8 | От 1 до 3,5 | 28 | 24 | 10 | 95 | 80. | 34 | 200 | 180 | 75 | 480 | 400 | 170 | 1050 | 900 | 380 | — | — | — | — | — | — |
Св. 3,5 » 6,3 | 16 | 13 | 5,6 | 53 | 45 | 17 | 120 | 100 | 40 | 250 | 210 | 90 | 560 | 480 | 200 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 34 | 30 | 12 | 75 | 63 | 26 | 170 | 140 | 60 | 360 | 300 | 125 | 750 | — | — | — | — | — | |
» 10 » 16 | — | — | — | 26 | 22 | 9 | 56 | 48 | 20 | 120 | 100 | 42 | 260 | 220 | 90 | 560 | 480 | 200 | — | — | — | |
» 16 » 25 | — | — | —. | — | — | — | 45 | 36 | 15 | 95 | 80 | 32 | 200 | 170 | 70 | 420 | 360 | 150 | 900 | 750 | 320 | |
» 25 » 40 | — | — | — | _ | — | 36 | 30 | 13 | 75 | 63 | 26 | 160 | 130 | 56 | 340 | 280 | 120 | 710 | 600 | 260 | ||
» 40 » 55 | — | — | — | — | — | — | — | — | — | 67 | 56 | 24 | 140 | 120 | 48 | 280 | 240 | 100 | 600 | 500 | 210 | |
9 | От 1 до 3,5 | 40 | 34 | 14 | 140 | 120 | 48 | 300 | 260 | 105 | 670 | 560 | 240 | 1500 | 1300 | 530 | — | — | — | — | — | — |
Св. 3,5 » 6,3 | 22 | 19 | 8 | 75 | 63 | 26 | 160 | 140 | 60 | 360 | 300 | 130 | 800 | 670 | 280 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 50 | 42 | 17 | 105 | 90 | 38 | 240 | 200 | 85 | 500 | 440 | 180 | 1100 | — | — | — | — | — | |
» 10 » 16 | — | — | — | 38 | 30 | 13 | 80 | 67 | 28 | 170 | 150 | 60 | 380 | 300 | 130 | 800 | 670 | 280 | — | — | — | |
» 16 » 25 | — | — | — | — | — | — | 63 | 53 | 22 | 130 | 110 | 48 | 280 | 240 | 100 | 600 | 500 | 210 | 1200 | 1050 | 450 | |
» 25 » 40 | — | — | — | — | — | 50 | 42 | 18 | 105 | 90 | 38 | 220 | 190 | 80 | 480 | 400 | 170 | 1000 | 850 | 360 | ||
» 40 » 55 | — | — | _ | — | — | — | — | — | 95 | 80 | 32 | 190 | 170 | 71 | 400 | 340 | 140 | 850 | 710 | 300 | ||
10 | От 1 до 3,5 | 56 | 48 | 20 | 190 | 160 | 67 | 420 | 360 | 150 | 950 | 800 | 340 | 2100 | 1700 | 750 | — | — | — | _ | — | — |
Св. 3,5 » 6,3 | 32 | 26 | 11 | 105 | 90 | 38 | 240 | 190 | 80 | 500 | 420 | 180 | 1100 | 950 | 400 | — | — | — | — | — | — | |
» 6,3 » 10 | — | — | — | 71 | 60 | 24 | 150 | 130 | 53 | 320 | 280 | 120 | 710 | 600 | 250 | 1500 | — | — | — | — | — | |
» 10 » 16 | _ | 50 | 45 | 18 | ПО | 95 | 40 | 240 | 200 | 85 | 500 | 440 | 180 | 1100 | 950 | 400 | — | — | — | |||
» 16 » 25 | — | — | — | — | — | — | 85 | 75 | 30 | 190 | 160 | 67 | 400 | 340 | 140 | 420 | 360 | 150 | 1700 | 1500 | 630 | |
» 25 » 40 | — | — | — | — | — | — | 71 | 60 | 25 | 150 | 130 | 53 | 320 | 260 | 110 | 670 | 560 | 240 | 1400 | 1200 | 500 | |
» 40 » 55 | — | — | — | — | — | — | — | — | 130 | 110 | 45 | 280 | 240 | 100 | 560 | 480 | 200 | 1200 | 1000 | 420 | ||
Примечания:
1. Принятое обозначение ±fAM- предельные осевые смещения зубчатого венца.
2. Величины fAM относятся к немодифицированным передачам.
93. Нормы плавности работы (показатель fzz0r), мкм
Степень точности по показателю плавности работы fzz0r | Средний номинальный модуль mn, мм | Частота к циклической погрешности за оборот зубчатого колеса | ||||||
До 16 | Св. 16 до 32 | Св. 32 до 63 | Св. 63 до 250 | Св. 125 до 250 | Св. 250 до 500 | Св. 500 | ||
5 | От 1 до 3,5 | 6,7 | 7,1 | 7,5 | 8 | 8,5 | 9,5 | 11 |
Св. 3,5 » 6,3 | 8 | 8,5 | 9 | 10 | 11 | 12 | 14 | |
» 6,3 » 10 | 10 | 11 | 11 | 12 | 13 | 15 | 17 | |
» 10 » 16 | 12 | 13 | 14 | 15 | 16 | 18 | 21 | |
6 | От 1 до 3,5 | 10 | 10 | 11 | 12 | 13 | 14 | 16 |
Св. 3,5 » 6,3 | 12 | 13 | 14 | 15 | 16 | 18 | 21 | |
» 6,3 » 10 | 14 | 16 | 17 | 18 | 19 | 22 | 25 | |
» 10 » 16 | 18 | 19 | 20 | 22 | 24 | 28 | 32 | |
7 | От 1 до 3,5 | 15 | 16 | 17 | 18 | 19 | 21 | 24 |
Св. 3,5 » 6,3 | 18 | 19 | 20 | 22 | 24 | 28 | 30 | |
» 6,3 » 10 | 22 | 24 | 24 | 26 | 30 | 34 | 38 | |
» 10 » 16 | 28 | 28 | 30 | 34 | 36 | 42 | 48 | |
8 | От 1 до 3,5 | 22 | 24 | 24 | 25 | 28 | 30 | 34 |
Св. 3,5 » 6,3 | 28 | 28 | 30 | 32 | 34 | 40 | 45 | |
» 6,3 » 10 | 32 | 34 | 36 | 38 | 42 | 48 | 56 | |
» 10 » 16 | 40 | 42 | 45 | 48 | 53 | 60 | 71 | |
Примечания:
1. Принятое обозначение fzz0 - допуск на циклическую погрешность зубцовой частоты в передаче.
2. При контроле передачи частота k принимается равной z - числу зубьев колеса.
3. Значения fzz0 в табл. 93 даны для передач с эффективным коэффициентом осевого перекрытия εβe≤ 0,45.
При εβe > 0,45 допуск на циклическую погрешность зубцовой частоты в передаче принимается:
при εβe св. 0,45 до 0,58 равным 0,6fzz0;
» εβe » 0,58 » 0,67 » 0,4fzz0;
» εβe » 0,67 » равным 0,3fzz0, где fzz0 - значения по табл. 93.
Соотношение между эффективным tae и номинальным εβ коэффициентами осевого перекрытия, зависящее от степени точности передачи по нормам контакта, определяется по нижеследующим зависимостям:
степень точности 4-5 εβe = 0,7 εβ
» » 6-7 εβe = 0,6 εβ
» » 8 εβe = 0,5 εβ
94. Нормы плавности работы, мкм (показатели fzk или fzko)
Степень точности | Частота за оборот зубчатого колеса (для передачи за оборот колеса) | Средний делительный диаметр d , мм | |||||||||||
До 125 | Св. 125 до 400 | Св. 400 до 800 | Св. 800 до 1600 | Св. 1600 до 2500 | Св. 2500 до 4000 | ||||||||
Средний нормальный модуль mn, мм | |||||||||||||
От 1 до 6,3 | Св. 6,3 до 10 | От 1 до 6,3 | Св. 6,3 до 10 | От 1 до 6,3 | Св. 6,3 до 10 | От 1 до 6,3 | Св. 6,3 до 10 | От 1 до 6,3 | Св. 6,3 до 10 | От 1 до 6,3 | Св. 6,3 до 10 | ||
5 | От 2 до 4 | 7,1 | 8,5 | 10,0 | 11 | 13,0 | 14 | 14,0 | 18 | 16 | 19 | 18 | 21 |
Св. 4 » 8 | 5,0 | 6,0 | 7,1 | 8,0 | 9,5 | 10,5 | 10,5 | 13 | 11 | 14 | 13 | 15 | |
» 8 » 16 | 3,8 | 4,5 | 5,6 | 6,3 | 7,1 | 8,0 | 8,0 | 10,0 | 8,5 | 10,5 | 10 | 11 | |
» 16 » 32 | 3,0 | 3,6 | 4,5 | 4,8 | 5,6 | 6,0 | 6,3 | 7,5 | 7,1 | 8,0 | 7,5 | 9,0 | |
» 32 » 63 | 2,5 | 2,8 | 3,4 | 4,0 | 4,5 | 5,0 | 5,0 | 6,3 | 5,6 | 6,7 | 6,3 | 7,1 | |
» 63 » 125 | 2,1 | 2,5 | 3,0 | 3,2 | 4,0 | 4,2 | 4,2 | 5,3 | 4,8 | 5,6 | 5,3 | 6,0 | |
» 125 » 250 | 1,9 | 2,1 | 2,8 | 3,0 | 3,4 | 3,6 | 3,8 | 4,8 | 4,2 | 5,0 | 4,8 | 5,3 | |
» 250 » 500 | 1.7 | 1,9 | 2,4 | 2,6 | 3,0 | 3,2 | 3,4 | 4,2 | 4,0 | 4,5 | 4,2 | 5,0 | |
» 500 | 1,6 | 1,8 | 2,2 | 2,5 | 2,8 | 3,0 | 3,2 | 4,0 | 3,6 | 4,2 | 4,0 | 4,5 | |
6 | От 2 до 4 | 11 | 13 | 16 | 18 | 21 | 22 | 24 | 27 | 26 | 30 | 28 | 32 |
Св. 4 » 8 | 8,0 | 9,5 | 11 | 13 | 15 | 17 | 17 | 20 | 19 | 21 | 21 | 22 | |
» 8 » 16 | 6,0 | 7,1 | 8,5 | 10,0 | 11 | 12 | 13 | 15 | 14 | 16 | 16 | 17,0 | |
» 16 » 32 | 4,8 | 5,6 | 6,7 | 7,5 | 9,0 | 9,5 | 10 | 12 | 11 | 12 | 12 | 14,0 | |
» 32 » 63 | 3,8 | 4,5 | 5,6 | 6,0 | 7,1 | 7,5 | 8,0 | 9,5 | 9,0 | 10 | 10,0 | 11,0 | |
» 63 » 125 | 3,2 | 3,8 | 4,8 | 5,3 | 6,0 | 6,7 | 7,5 | 8,0 | 7,5 | 8,0 | 8,0 | 9,5 | |
» 125 » 250 | 3,0 | 3,4 | 4,2 | 4,5 | 5,3 | 6,0 | 7,0 | 7,1 | 6,7 | 7,5 | 7,5 | 8,5 | |
» 250 » 500 | 2,6 | 3,0 | 3,8 | 4,2 | 5,0 | 5,3 | 6,3 | 6,7 | 6,3 | 7,1 | 6,7 | 7,5 | |
» 500 | 2,5 | 2,8 | 3,6 | 4,0 | 4,8 | 5,0 | 6,0 | 6,3 | 5,6 | 6,7 | 6,3 | 7,1 | |
7 | От 2 до 4 | 17 | 21 | 25 | 28 | 32 | 36 | 36 | 42 | 40 | 45 | 45 | 53 |
Св. 4 » 8 | 13 | 15 | 18 | 20 | 24 | 26 | 26 | 30 | 30 | 34 | 32 | 38 | |
» 8 » 16 | 10 | 11 | 13 | 16 | 18 | 19 | 20 | 22 | 22 | 26 | 25 | 28 | |
» 16 » 32 | 8,0 | 9,0 | 10 | 12 | 14 | 15 | 16 | 18 | 17 | 20 | 19 | 22 | |
» 32 » 63 | 6,0 | 7,1 | 9,0 | 10 | 11 | 12 | 13 | 15 | 14 | 16 | 16 | 18 | |
» 63 » 125 | 5,3 | 6,0 | 7,5 | 8,0 | 10 | 10 | 11 | 12 | 12 | 14 | 13 | 15 | |
» 125 » 250 | 4,5 | 5,3 | 6,7 | 7,5 | 8,5 | 9,5 | 10 | 11 | 11 | 12 | 12 | 14 | |
» 250 » 500 | 4,2 | 5,0 | 6,0 | 6,7 | 8,0 | 8,5 | 8,5 | 10 | 9,5 | 11 | 11 | 12 | |
» 500 | 4,0 | 4,5 | 5,6 | 6,3 | 7,5 | 8,0 | 8,0 | 9,5 | 9,0 | 10 | 10 | 11 | |
8 | От 2 до 4 | 25 | 28 | 36 | 40 | 45 | 50 | 53 | 63 | 56 | 67 | 63 | 71 |
Св. 4 » 8 | 18 | 21 | 26 | 30 | 32 | 36 | 38 | 44 | 42 | 50 | 45 | 53 | |
» 8 » 16 | 13 | 16 | 19 | 22 | 25 | 28 | 28 | 32 | 30 | 36 | 34 | 40 | |
» 16 » 32 | 10 | 12 | 15 | 17 | 19 | 21 | 22 | 26 | 24 | 28 | 28 | 30 | |
» 32 » 63 | 8,5 | 10 | 12 | 14 | 16 | 17 | 18 | 22 | 20 | 22 | 22 | 25 | |
» 63 » 125 | 7,5 | 8,5 | 10 | 12 | 13 | 15 | 15 | 18 | 17 | 19 | 19 | 22 | |
» 125 » 250 | 6,7 | 7,5 | 9 | 10,5 | 12 | 13 | 14 | 16 | 15 | 17 | 17 | 19 | |
» 250 » 500 | 6,0 | 7,0 | 8,5 | 10 | 11 | 12 | 12 | 14 | 14 | 16 | 15 | 18 | |
» 500 | 5,6 | 6,7 | 8,0 | 8,5 | 10 | 11 | 11 | 13 | 13 | 15 | 14 | 16 | |
Примечание. Принятые обозначения: fzk - допуск на циклическую погрешность зубчатого колеса; fzk0 - допуск на циклическую погрешность передачи.
95. Нормы контакта зубьев в передаче (показатель ±fа), мкм
Степень точности | Среднее конусное расстояние R , мм | ||||||
До 50 | Св.50 до 100 | Св. 100 до 200 | Св. 200 до 400 | Св. 400 до 800 | Св. 800 до 1600 | Св. 1600 | |
5 | 10 | 12 | 15 | 18 | 25 | 36 | 45 |
6 | 12 | 15 | 18 | 25 | 30 | 40 | 56 |
7 | 18 | 20 | 25 | 30 | 36 | 50 | 67 |
8 | 28 | 30 | 36 | 45 | 60 | 85 | 100 |
9 | 36 | 45 | 55 | 75 | 90 | 130 | 160 |
10 | 67 | 75 | 90 | 120 | 150 | 200 | 280 |
Примечания:
1. Принятое обозначение ±fа - предельные отклонения межосевого расстояния.
2. Табличные значения fа установлены для передач без продольной модификации зубьев. Для передач с продольной модификацией величина fа устанавливается независимо от значений, указанных в табл. 95.
Эти значения могут быть вычислены по формуле, приведенной в справочном приложении: ГОСТ 1758-81.
3. Для гипоидных передач выбор производится по среднему конусному расстоянию колес передачи.
96. Нормы контакта зубьев в передаче (показатели Fslr и Fshr относительные размеры суммарного пятна контакта)
Степень точности | По длине зубьев | По высоте зубьев | ||
с продольной модификацией | немодифицированных | с профильной модификацией | немодифицированных | |
Fsl (в % длины зуба) | Относительный размер суммарного пятна контакта (в % длины зуба), не менее | Fsh (в % средней глубины захода) | Относительный размер суммарного пятна контакта (в % средней глубины захода), не менее | |
4-5 6-7 8-9 10-12 | ±10 ±10 ±15 ±15 | 70 60 50 40 | ±10 ±10 ±15 ±15 | 75 65 55 45 |
Примечание. Принятые обозначения:
Fsl - предельные отклонения относительных размеров суммарного пятна контакта по длине (для модифицированных зубьев);
Fsh - предельные отклонения относительных размеров суммарного пятна контакта по высоте (для модифицированных зубьев).
97. Нормы бокового зазора (показатель jnmin), мкм
Вид сопряжения | Обозначение | Среднее конусное расстояние R, мм | ||||||||||||||||||||
До 50 | Св. 50до 100 | Св. 100до 200 | Св. 200 до 400 | Св. 400 до 800 | Св. 800 до 1600 | Св. 1600 | ||||||||||||||||
Угол делительного конуса шестерни δ1, градусы | ||||||||||||||||||||||
До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | До 15 | Св. 15 до 25 | Св. 25 | ||
Н | jn min | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Е | 15 | 21 | 25 | 21 | 25 | 30 | 25 | 35 | 40 | 30 | 46 | 52 | 40 | 57 | 70 | 52 | 80 | 105 | 70 | 125 | 175 | |
D | 22 | 33 | 39 | 33 | 39 | 46 | 39 | 54 | 63 | 46 | 72 | 81 | 63 | 89 | 110 | 81 | 125 | 165 | 110 | 195 | 280 | |
С | 36 | 52 | 62 | 52 | 62 | 74 | 62 | 87 | 100 | 74 | 115 | 130 | 100 | 140 | 175 | 130 | 200 | 260 | 175 | 310 | 440 | |
В | 58 | 84 | 100 | 84 | 100 | 120 | 100 | 140 | 160 | 120 | 185 | 210 | 160 | 230 | 280 | 210 | 320 | 420 | 280 | 500 | 710 | |
А | 90 | 130 | 160 | 130 | 160 | 190 | 160 | 220 | 250 | 190 | 290 | 320 | 250 | 360 | 440 | 320 | 500 | 660 | 440 | 780 | 1100 | |
Примечания:
1. Принятое обозначение jnmin - гарантированный боковой зазор.
2. Для ортогональных передач jnmin определяют непосредственно из табл. 97 по значениям R; для неортогональных передач jnmin определяют по расчетной величине
где δ1 и δ2 - углы делительных конусов соответственно шестерни и колеса.
3. Для гипоидных передач выбор jn min проводится по среднему конусному расстоянию колеса.
