18. Расчет передач и передаваемые мощности

(по ГОСТ 24848.3-81)

Стандарт устанавливает расчет передач и передаваемые мощности для клиновых вариаторных ремней промышленного обо­рудования по ГОСТ 24848.1-81 и ГОСТ 24848.2-81.

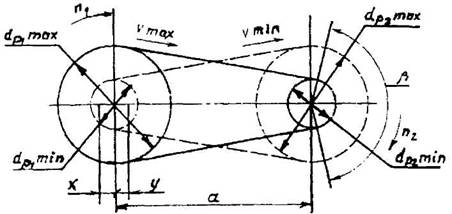

Схема и основные параметры переда­чи с вариаторным ремнем приведены на рис. 16.

Для вариаторов с регулируемым межосевым расстоянием: х - увеличение межо­севого расстояния для натяжения ремня, у - уменьшение межосевого расстояния для свободного надевания ремня.

Рис. 16

d_p1min и d_р1 max- минимальный и максимальный расчетные диаметры ведущего шкива;

d_p2min и d_р2 max - минимальный и максимальный расчетные диаметры ведомого шкива;

β - угол обхвата шкива; а - межосевое расстояние

Положение ремня при максимальной скорости ведомого шкива v_maxобозначено сплошной линией; положение ремня при минимальной скорости ведомого шкива τ_min - штриховой линией.

Геометрические параметры вариаторов приведены в табл. 57.

Расчет мощности вариатора проводят при минимальной и максимальной скоро­стях ремня, при максимальной передавае­мой мощности, при максимальной окруж­ной силе.

Расчетную мощность вариатора N₁, кВт, передаваемую одним ремнем в услови­ях эксплуатации, вычисляют по формуле

где N₀ - номинальная мощность, переда­ваемая одним ремнем при скорости v=20м/с, угле обхвата шкива β=180° и спокойном режиме работы (табл. 58);

K₁ - коэффициент, учитывающий влияние угла обхвата шкива на минимальном диа­метре (табл. 59);

К₂ - коэффициент, учитывающий ско­рость ремня (табл. 60);

К₃ - коэффициент, учитывающий характер нагрузки и режим работы (табл. 61);

К₄ - коэффициент, учитывающий конст­руктивную схему вариатора (табл. 62).

Угол обхвата ремнем шкива с мини­мальным расчетным диаметром вычисляют по формулам:

или

Окружная скорость ремня v, м/с,

где d₁ и d₂ - расчетные диаметры веду­щего и ведомого шкивов, м;

n₁ и n₂ - частота вращения ведущего и ведомого шкивов, мин^-1.

Межосевое расстояние а, мм,

Расчетную длину ремней определяют по формуле

Для компенсации возможных отклоне­ний от номинала по длине ремня и вытяж­ки его в процессе эксплуатации должна быть предусмотрена регулировка межосе­вого расстояния или уменьшение рабочего диапазона регулирования против теоретиче­ского из расчета увеличения номинальной расчетной длины ремня на 6%.

Примечание. В зависимости от ус­ловий эксплуатации по согласованию по­требителя с изготовителем допускается пре­дусматривать компенсацию вытяжки ремня из расчета увеличения расчетной длины на величину менее 6%, но не менее чем 3,5%.

57. Геометрические параметры, вариаторов основных групп

Размеры, мм

*φ - угол клина шкива; Д - диапазон регулирования симметричного вариатора; d_p min, d_p max- минимальные и максимальные расчетные диаметры шкивов.

58. Номинальная мощность N₀, передаваемая одним ремнем

Примечания:

1. При увеличении минимальных диаметров обоих шкивов мощность N₀ увеличивается пропорционально отношению принятых диаметров к минимальным.

2. При увеличении диаметра нерегулируемого шкива для вариаторов с одним регулируе­мым шкивом мощность N₀ увеличивается пропорционально увеличению диаметра по отно­шению к минимальному диаметру, но не более чем на 25%.

59. Коэффициент К₁ в зависимости от угла обхвата

Примечание. При промежуточных значениях угла обхвата коэффициент К₁ рас­считывают методом линейной интерполяции.

60. Коэффициент К₂ в зависимости от скорости

Примечание. При промежуточных значениях скорости коэффициент K₂ рассчи­тывают методом линейной интерполяции.

* Допускается для сельскохозяйственных машин

61. Значения коэффициента K₃, характера нагрузки и режима работы для промышленных установок

62. Коэффициент K₄, учитывающий конструктивную схему вариатора

Примечание. Для вариатора с двухступенчатым регулированием коэффициент выбирают отдельно для каждой ступени.
