Оформить заказ1. Оси (по ГОСТ 9650-80)

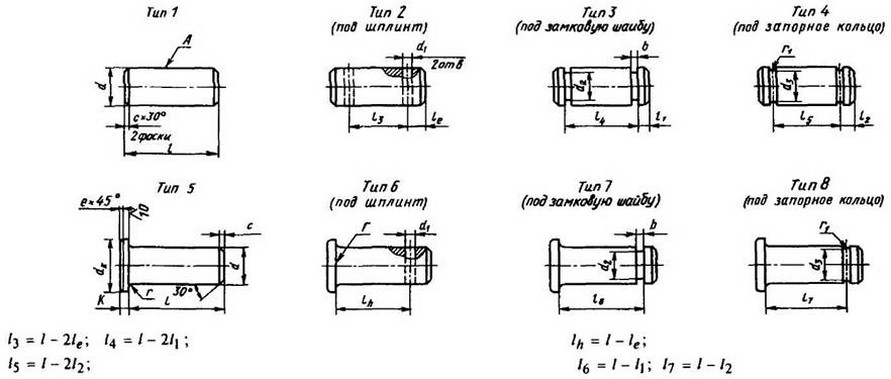

Оси предназначены для соединений в механизмах общего назначения. Оси изготовляют гладкие и с буртиком. Допускается изготовление осей с углублением на торце или сквозным отверстием, концентричным наружной цилиндрической поверхности.
Размеры, мм
d (поле допуска f8, h8, f9, a11,e11, d11, h11, b12, h12) | d1 | le | d2 | l1 | b | d3 | l2 | r1 | dk | К | r | е | с | ||||
нормальный | увеличенный | Номинал | Отклонение | нормальный | увеличенный | нормальный | увеличенный | ||||||||||
5 | 1,2 | 4 | - | 3 | 1,5 | 1,5 | - | - | - | - | 8 | - | 1,5 | - | 0,6 | 0,6 | 0,6 |
6 | 1,6 | 4 | - | 4 | 1,5 | 1,5 | 5,6 | -0,1 | 3 | 0,4 | 10 | - | 2,0 | - | 0,6 | 0,6 | 0,6 |
8 | 2,0 | 5 | - | 4 | 1,5 | 1,5 | 7,6 | -0,1 | 3 | 0,4 | 12 | 14 | 2,0 | 3,0 | 0,6 | 0,6 | 0,6 |
10 | 3,2 | 5 | - | 8 | 2,5 | 1,5 | 9,6 | -0,1 | 4 | 0,4 | 14 | 18 | 2,5 | 4,0 | 0,6 | 0,6 | 1,0 |
И | 3,2 | 5 | - | - | - | - | - | - | - | - | 15 | - | 2,5 | 4,0 | 0,6 | 0,6 | 1,0 |
12 | 3,2 | 5 | 5,5 | 8 | 2,5 | 1,5 | 11,4 | -0,1 | 4 | 0,6 | 16 | 20 | 2,5 | 4,0 | 0,6 | 0,6 | 1,0 |
14 | 4,0 | 5 | 6,0 | 10 | 3,0 | 2,0 | 13,4 | -0,1 | 5 | 0,6 | 18 | 22 | 3,0 | 4,0 | 0,6 | 0,6 | 1,6 |
16 | 4,0 | 5 | 6,0 | 10 | 3,0 | 2,0 | 15,0 | -0,1 | 5 | 1,0 | 20 | 25 | 3,0 | 4,5 | 0,6 | 0,6 | 1,6 |
18 | 5,0 | 6 | 7,0 | 14 | 3,0 | 2,0 | 17,0 | -0,1 | 5 | 1,0 | 22 | 28 | 3,0 | 5,0 | 1,0 | 0,6 | 1,6 |
20 | 5,0 | 6 | 8,0 | 14 | 3,0 | 2,0 | 18,8 | -0,2 | 5 | 1,2 | 25 | 30 | 4 | 5,0 | 1,0 | 1,0 | 1,6 |
22 | 5,0 | 6 | 8,0 | 18 | 3,5 | 2,5 | 20,8 | -0,2 | 6 | 1,2 | 28 | 33 | 4 | 5,5 | 1,0 | 1,0 | 1,6 |
24 | 6,3 | 6 | 9,0 | - | - | - | - | - | - | - | 30 | 36 | 4 | 6,0 | 1,0 | 1,0 | 1,6 |
27 | 6,3 | 6 | 9,0 | - | - | - | - | - | - | - | 36 | 40 | 5 | 6,0 | 1,0 | 1,0 | 1,6 |
(28) | 6,3 | 6 | 9,0 | 20 | 3,5 | 2,5 | 26,8 | -0,2 | 6 | 1,2 | 36 | 40 | 5 | 6,0 | 1,0 | 1,0 | 1,6 |
30 | 8,0 | 8 | 10 | 24 | 4,5 | 2,5 | 28,8 | -0,2 | 8 | 1,2 | 38 | 44 | 5 | 8,0 | 1,0 | 1,0 | 1,6 |
33 | 8,0 | 8 | 10 | - | - | - | - | - | - | - | 40 | 47 | 6 | 8,0 | 1,0 | 1,6 | 2,5 |
36 | 8,0 | 8 | 10 | 28 | 5,0 | 3,0 | - | - | - | - | 45 | 50 | 6 | 8,0 | 1,6 | 1,6 | 2,5 |
40 | 8,0 | 8 | ю | 32 | 5,0 | 3,0 | - | - | - | - | 50 | 55 | 6 | 8,0 | 1,6 | 1,6 | 2,5 |
45 | 10,0 | 10 | 12 | 36 | 5,0 | 3,0 | - | - | - | - | 55 | 60 | 7 | 9,0 | 1,6 | 2,5 | 2,5 |
50 | 10,0 | 10 | 12 | 40 | 5,5 | 3,5 | - | - | - | - | 60 | 66 | 7 | 9,0 | 1,6 | 2,5 | 2,5 |
Длина l при d, мм
5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | (28) | 30 | 33 | 36 | 40 | 45 | 50 |
10 | 12 | 16 | 20 | 22 | (25) | (25) | 32 | 32 | 45 | (36) | 55 | 45 | 55 | 65 | 70 | 75 | 80 | 90 |
12 | 14 | 18 | 22 | (25} | 28 | 28 | (36) | (36) | 50 | 40 | 60 | 50 | 60 | 70 | 75 | 80 | 85 | 95 |
14 | 16 | 20 | (25) | 28 | 30 | 30 | 40 | 40 | 55 | 45 | 65 | 55 | 65 | 75 | 80 | 85 | 90 | 100 |
16 | 18 | 22 | 28 | 30 | 32 | 32 | 45 | 45 | 60 | 50 | 70 | 60 | 70 | 80 | 85 | 90 | 95 | 105 |
18 | 20 | (25) | 30 | 32 | (36) | (36) | 50 | 50 | 65 | 55 | 75 | 65 | 75 | 85 | 90 | 95 | 100 | 110 |
20 | 22 | 28 | 32 | (36) | 40 | 40 | 55 | 55 | 70 | 60 | 80 | 70 | 80 | 90 | 95 | 100 | 105 | 115 |
22 | (25) | 30 | (36) | 40 | 45 | 45 | 60 | 60 | 75 | 65 | 85 | 75 | 85 | 95 | 100 | 105 | 110 | 120 |
(25) | 28 | 32 | 40 | 45 | 50 | 50 | 65 | 65 | 80 | 70 | 90 | 80 | 90 | 100 | 105 | 110 | 115 | 130 |
28 | 30 | (36) | 45 | 50 | 55 | 55 | 70 | 70 | 85 | 75 | 95 | 85 | 95 | 105 | 110 | 115 | 120 | 140 |
30 | 32 | 40 | 50 | 55 | 60 | 60 | 75 | 75 | 90 | 80 | 100 | 90 | 100 | 110 | 115 | 120 | 130 | 150 |
32 | (36) | 45 | 55 | 60 | 65 | 65 | 80 | 80 | 95 | 85 | 105 | 95 | 105 | 115 | 120 | 130 | 140 | 160 |
35 | 40 | 50 | 60 | 65 | 70 | 70 | 85 | 85 | 100 | 90 | 110 | 100 | 110 | 120 | 130 | 140 | 150 | 170 |
(36) | 45 | 55 | 65 | 70 | 75 | 75 | 90 | 90 | 105 | 95 | 115 | 105 | 115 | 130 | 140 | 150 | 160 | 180 |
40 | 50 | 60 | 70 | 75 | 80 | 80 | 95 | 95 | 110 | 100 | 120 | 110 | 120 | 140 | 150 | 160 | 170 | 190 |
45 | 55 | 65 | 75 | 80 | 85 | 85 | 100 | 100 | 115 | 105 | 130 | 115 | 130 | 150 | 160 | 170 | 180 | 200 |
50 | 60 | 70 | 80 | 85 | 90 | 90 | 105 | 105 | 120 | 110 | 140 | 120 | 140 | 160 | 170 | 180 | 190 | 210 |
| 75 | 85 | 90 | 95 | 95 | 110 | 110 | 130 | 115 | 150 | 130 | 150 | 170 | 180 | 190 | 200 | 220 | |
80 | 90 | 95 | 100 | 100 | 115 | 115 | 140 | 120 | 160 | 140 | 160 | 180 | 190 | 200 | 210 | 240 | ||
| 95 | 100 | 105 | 105 | 120 | 120 | 150 | 130 | 170 | 150 | 170 | 190 | 200 | 210 | 220 | 250 | ||
100 | 105 | 110 | 110 | 130 | 130 | 160 | 140 | 180 | 160 | 180 | 200 | 210 | 220 | 240 | 260 | |||
| 110 | 115 | 115 | 140 | 140 | 170 | 150 | 190 | 170 | 190 | 210 | 220 | 240 | 250 | 280 | |||
115 | 120 | 120 | 150 | 150 | 180 | 160 | 200 | 180 | 200 | 220 | 240 | 250 | 260 | 300 | ||||
120 | 130 | 130 | 160 | 160 | 190 | 170 | 210 | 190 | 210 | 240 | 250 | 260 | 280 |
| ||||
| 140 | 140 | 170 | 170 | 200 | 180 | 220 | 200 | 220 | 250 | 260 | 280 | 300 | |||||
| 150 | 180 | 180 | 210 | 190 | 240 | 210 | 240 | 260 | 280 | 300 |
| ||||||
160 |
| 190 | 220 | 200 | 250 | 220 | 250 | 280 | 300 |
| ||||||||
| 200 | 240 | 210 | 260 | 240 | 260 | 300 |
| ||||||||||
210 | 250 | 220 | 280 | 250 | 280 |
| ||||||||||||
220 | 260 | 240 | 300 | 260 | 300 | |||||||||||||
240 | 280 | 250 |
| 280 |
| |||||||||||||
250 | 300 | 260 | 300 | |||||||||||||||
260 |
| 280 |
| |||||||||||||||
280 | 300 | |||||||||||||||||
300 |
|
Размеры, указанные в скобках, применять не рекомендуется.
ГОСТ 9650—80 распространяется на оси диаметром d = 3 …100мм и длиной l = 6 … 300мм. Отношение l/d не более 15.
Пример обозначения оси типа I диаметром d = 20мм с полем допуска h8, длиной l = 55мм из стали Ст3сп без термообработки и без покрытия:
Ось I - 20h8×55. Cт3сп ГОСТ 9650-80.
То же, типа 2 из стали 40Х с цинковым покрытием толщиной 15мкм:
Ось 2 - 20h8×55.40X. Ц15 ГОСТ 9650-80.
То же, типа 6 с увеличенным буртиком диаметром dk из стали 20 с цементацией на глубину 0,8-1,5мм, с твердостью 57 ... 63 HRGэ, с окисным покрытием по ГОСТ 9.306—85:
Ось 6 - 20h8×55. Л.20.4.0,8-1,5.57 ... 63. Хим. Окс. ГОСТ 9650-80
Оси изготовляют из стали по ГОСТ 380-94, 1050-88, 4543-71, 5632-72, 1414-75, 10702-78. Предпочтительная твердость сталей 125 ... 245 НВ.
Вид покрытия - по ГОСТ 9.303-84 9.306-85, 9.301-86.
Параметры шероховатости Ra цилиндрических поверхностей осей в зависимости от диаметра d и полей допусков, мкм, не более:
d, мм | Для полей допусков | ||
f8, h8, f9 | a11, с11, d11, h11 | h12, b12 | |
3-10 11-50 55-100 | 2,5 (10) 2,5 (10) 5,0 (20) | 2,5 (10) 5,0 (20) 5,0 (20) | 5(20) 10 (40) 10 (40) |
Примечание. В скобках указаны значения параметра шероховатости Rz, применение параметра Ra предпочтительно.
Допуски пересечения оси отверстия d1 относительно оси поверхности А (в радиусном выражении)
d, мм | До 10 | Св.10 до 18 | Св.18 до 30 | Св.30 до 50 | Св. 50 |
Допуски, мм | 0,25 | 0,30 | 0,40 | 0,50 | 0,60 |
Допуски торцового биения поверхности Г относительно поверхности А:
d, мм
До 10 | Св.10 до 18 | Св.18 до 30 | Св.30 до 50 | Св.50 | |
Допуски, мм | 0,06 | 0,10 | 0,12 | 0,16 | 0,25 |
Допуски соосности поверхности В относительно поверхности А (в радиусном выражении):
d, мм | До 10 | Св.10 до 18 | Св.18 до 30 | Св.30 до 50 | Св.50 |
Допуски, мм | 0,25 | 0,40 | 0,60 | 0,85 | 1,00 |
Допускается изготовлять оси с закруглением на конце стержня радиусом, равным размеру фаски с, и на наружном диаметре буртика - с радиусом, равным размеру фаски е.
