Оформить заказКольца (табл. 56) предназначены для уплотнения плунжеров (штоков) и цилиндров насосов и других гидравлических устройств, работающих при давлении до 60,0МПа, скорости возвратно-поступательного движения до 1,5м/с и температуре от -15 до +80°С на минеральных маслах, пресной и морской воде, керосине и других жидкостях, нейтральных к материалу колец.
56. Форма и размеры колец, мм
Эскиз | Уплотняемые диаметры | d1 | D1 | Н | Масса 100шт, кг | ||||
плунжера (штока) d | Цилиндра D | Номинал. | Пред. откл. | Номинал. | Пред. откл. | Номинал. | Пред. откл. | ||
| 10 | 22 | 9,3 | ±0,3 | 23 | ±0,4 | 8 | ±0,2 | 0,37 |
12 | 25 | 11,3 | 26 | 0,46 | |||||
14 | 28 | 13,3 | 29 | 0,55 | |||||
16 | - | 15,3 | 31 | 0,60 | |||||
18 | 32 | 17,3 | 33 | 0,67 | |||||
20 | - | 19 | ±0,4 | 36 | 9 | 0,88 | |||
- | 36 | 20 | 37 | 0,92 | |||||
22 | - | 21 | 39 | 1,02 | |||||
- | 40 | 23 | 41 | 1,08 | |||||
25 | - | 24 | 42 | 1,12 | |||||
| 28 | 45 | 27 | ±0,4 | 46 | ±0,4 | 10 | ±0,3 | 1,45 |
32 | 50 | 31 | 51,5 | ±0,5 | 10 | 1,70 | |||
- | 55 | 34 | 56,5 | ±0,5 | 11 | 2,20 | |||
36 | - | 35 | 57,5 | ±0,5 | 11 | 2,36 | |||
40 | 60 | 39 | 61,5 | ±0,5 | 11 | 2,57 | |||
45 | - | 44 | 66,5 | ±0,5 | 11 | 2,87 | |||
50 | 70 | 48,5 | ±0,5 | 71,5 | ±0,5 | 12 | 3,45 | ||
55 | - | 53,5 | 76,5 | 3,75 | |||||
60 | 80 | 58,5 | 81,5 | 4,04 | |||||
70 | 90 | 68,5 | 91,5 | 4,65 | |||||
80 | 100 | 78,5 | 102 | ±0,6 | 5,33 | ||||
90 | 110 | 88,5 | 112 | 6,02 | |||||
Пример обозначения кольца для плунжера (штока) d = 70мм и цилиндра D = 90мм:
Кольцо 70×90 МН 5396-77
57. Канавки под кольца для уплотнения плунжера (штока)
Размеры, мм
Уплотняемый диаметр плунжера (штока) d (d11) | D2 (H12) | D3 (Н12) | D4 (h13) | b+0,1 | b1 (H12) |
10 | 26 | 18 | 24 | 7,8 | 5 |
12 | 30 | 21 | 28 | ||
14 | 32 | 24 | 30 | ||
16 | 34 | 26 | 32 | ||
18 | 36 | 28 | 34 | ||
20 | 40 | 30 | 38 | 8,8 | 6 |
22 | 42 | 32 | 40 | ||
25 | 48 | 37 | 45 | ||
28 | 50 | 40 | 48 | 9,8 | |
32 | 55 | 45 | 52 | ||
36 | 62 | 50 | 60 | 10,8 | 6 |
40 | 68 | 55 | 65 | ||
45 | 70 | 60 | 68 | ||
50 | 75 | 65 | 72 | 11,8 | 8 |
55 | 82 | 70 | 78 | ||
60 | 90 | 75 | 85 | ||
70 | 100 | 85 | 95 | ||
80 | 110 | 95 | 105 | ||
90 | 120 | 105 | 115 |
Твердость уплотняемого вала должна быть 50...55HRC.
58. Канавки под кольца для уплотнения цилиндра
Размеры, мм
Эскиз | D (Н12) | d2 (h12) | d3 (h11) | d4 (h13) | b+0,1 | b1 (H12) |
D - уплотняемый диаметр цилиндра | 22 | 7 | 13 | 9 | 7,8 | 5 |
25 | 9 | 15 | 11 | 5 | ||
28 | 10 | 18 | 13 | 5 | ||
32 | 14 | 22 | 17 | 6 | ||
36 | 17 | 25 | 19 | 8,8 | 6 | |
40 | 20 | 28 | 22 | |||
45 | 24 | 32 | 26 | 9,8 | ||
50 | 28 | 36 | 30 | |||
55 | 30 | 40 | 32 | 10,8 | ||
60 | 35 | 45 | 38 | |||
70 | 45 | 55 | 48 | 11,8 | 8 | |
80 | 52 | 65 | 55 | |||
90 | 62 | 75 | 65 | |||
100 | 72 | 85 | 75 | |||
110 | 80 | 95 | 85 |
59. Форма и размеры защитных колец, мм
Эскиз | Уплотняемые диаметры | d3 (Н12) | D3 номин. | s (h13) | Масса 100шт, кг | |
плунжера (штока) | цилиндра | |||||
Рекомендуемые материалы защитных колец для работы в среде нефтепродуктов, минеральных масел и воды — текстолит и другие антифрикционные материалы, стойкие к воздействию рабочей жидкости | 10 | - | 10 | 18 | 5 | 0,12 |
12 | - | 12 | 21 | 0,П | ||
- | 22 | 13 | 22 | 0,18 | ||
14 | - | 14 | 24 | 0,20 | ||
- | 25 | 15 | 25 | 0,21 | ||
16 | - | 16 | 26 | 0,22 | ||
18 | 28 | 18 | 28 | 0,24 | ||
20 | - | 20 | 30 | 6 | 0,31 | |
22 | 32 | 22 | 32 | 0,40 | ||
- | 36 | 25 | 36 | 0,43 | ||
25 | - | 25 | 37 | 0,45 | ||
28 | 40 | 28 | 40 | 0,49 | ||
32 | 45 | 32 | 45 | 0,61 | ||
36 | 50 | 36 | 50 | 0,75 | ||
40 | 55 | 40 | 55 | 0,83 | ||
45 | 60 | 45 | 60 | 0,97 | ||
50 | - | 50 | 65 | 8 | 1,46 | |
55 | 70 | 55 | 70 | 1,60 | ||
60 | - | 60 | 75 | 1,70 | ||
- | 80 | 65 | 80 | 1,85 | ||
70 | - | 70 | 85 | 1,95 | ||
- | 90 | 75 | 90 | 2,10 | ||
80 | - | 80 | 95 | 2,21 | ||
- | 100 | 85 | 100 | 2,38 | ||
90 | - | 90 | 105 | 2,46 | ||
- | 110 | 95 | 110 | 2,64 | ||

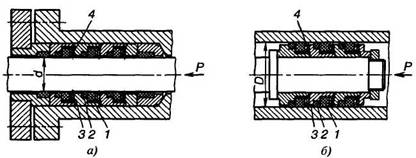

Рис. 50. Уплотнение штока (о) и цилиндра (б)
1 - уплотнительное кольцо; 2 - защитное кольцо; 3 - кассета; 4 - отверстие для подвода рабочей жидкости
Технические требования. Резина, применяемая для изготовления колец, должна иметь следующие физико-механические показатели:
Условная прочность при растяжении, Н/мм2, не менее - 7
Относительное удлинение при разрыве, %, не менее - 200
Остаточное удлинение после разрыва, %, не более - 28
Температура хрупкости при замораживании, °С, не более - -15
Твердость по ТМ-2, не менее - 70
Облой должен полностью удаляться без повреждения рабочих поверхностей.
Допускается закругление кромок кольца радиусом не более 0,3мм.
Рекомендации по применению колец. Уплотнительные кольца следует применять в паре с защитными кольцами, как показано на рис. 50.
Шероховатость поверхностей пресс-форм, соприкасающихся с формуемыми кольцами, не более Ra = 0,32мкм.
Число уплотнительных колец п принимают в зависимости от рабочего давления Р:
Р.МПа | До 20 | Св. 20 до 40 | Св. 40 до 60 |
n | 1; 2 | 2; 3 | 3; 4 |
