Оформить заказГибкие металлические герметичные рукава с подвижным швом предназначены для перемещения порошкообразных, жидких и газообразных веществ с температурой до 110°С (для рукавов с хлопчатобумажным уплотнением) и температурой до 300°С (для рукавов с асбестовым уплотнением).
Рукава различают:
по профилю: Р1 и Р2 (рис. табл. 102);
по материалу: ленты из стали - С, из стали оцинкованной - Ц, из стали коррозионно-стойкой - Н;
по виду уплотнения: с хлопчатобумажным уплотнением - X, с асбестовым уплотнением - А;
по наружной оплетке: в стальной проволочной оплетке - О, в стальной коррозионно-стойкой проволочной оплетке ОН, без оплетки.
Примеры обозначений. Рукав исполнения Р1, из стальной оцинкованной ленты с хлопчатобумажным уплотнением, без оплетки, с диаметром условного прохода 4мм и длиной 10000мм:
Металлорукав Р1-Ц-Х-4×10000
То же, исполнения Р2, из стальной коррозионно-стойкой ленты с асбестовым уплотнением, в оплетке из стальной коррозионно-стойкой проволоки, диаметром условного прохода 25мм и длиной 5000мм:
Металлорукав Р2-Н-А-ОН-25×5000
Пробное давление для рукавов равно удвоенному рабочему по табл. 102.
Рукава изготовляют: отрезками длиной не менее 2м для рукавов с Dy= 50мм и не менее 1,5м для рукавов с Dy≤ 50мм или отрезками меньшей длины по заказу потребителя.
Девяностопроцентный срок сохраняемости рукавов без переконсервации устанавливается: 6 месяцев для рукавов из стальной ленты, 12 месяцев для рукавов из стальной оцинкованной ленты и 24 месяца для рукавов из стальной коррозионно-стойкой ленты.
102. Основные параметры и размеры металлических рукавов
Размеры, мм

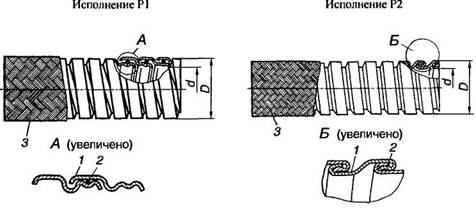

1 — профилированная лента; 2 — уплотнение; 3 — проволочная оплетка
Диаметр условного прохода Dy | Внутренний диаметр d, не менее | Наружный диаметр D, не более | Наименьший радиус при изгибе рукава | Масса 1м, кг, не более | Рабочее давление, МПа, не менее, для рукавов исполнения | |||||
без оплетки | в оплетке | без оплетки | в оплетке | Р1 | Р2 | |||||
без оплетки | в оплетке | без оплетки | в оплетке | |||||||
4 | 3,8 | 7,7 | 9,0 | 100 | 0,14 | 0,21 | 1,2 | 1,5 | - | - |
6 | 5,5 | 10,0 | 11,5 | 120 | 0,16 | 0,27 | 1,2 | 1,5 | - | - |
10 | 9,3 | 14,0 | 15,5 | 150 | 0,28 | 0,43 | 1,0 | 1,2 | 1,4 | 1,8 |
15 | 14,0 | 20,2 | 21,7 | 210 | 0,6 | 0,80 | 1,0 | 1,2 | 1,4 | 1,8 |
20 | 19,0 | 28,0 | 29,5 | 300 | 1,0 | 1,3 | 0,8 | 1,0 | 1,2 | 1,4 |
25 | 23,5 | 33,0 | 34,5 | 350 | 1,27 | 1,65 | 0,8 | 1,0 | 1,2 | 1,4 |
32 | 30,0 | 38,0 | 40,0 | 450 | 1,6 | 2,1 | 0,7 | 0,8 | 1,2 | 1,4 |
40 | 38,0 | 48,0 | 50,0 | 550 | 2,2 | 2,7 | 0,7 | 0,8 | 1,2 | 1,4 |
50 | 48,0 | 62,0 | 64,0 | 600 | 3,5 | 4,1 | 0,7 | 0,8 | - | - |
80 | 77,0 | 92,0 | 94,0 | 1100 | 5,4 | 6,3 | 0,5 | 0,7 | - | - |
100 | 97,0 | 113,0 | - | 1200 | 6,5 | - | 0,5 | - | - | - |
