24. Резиновые уплотнительные манжеты (воротники) для гидравлических устройств

Манжеты (табл. 64) обеспечивают герметичность уплотнения в гидравлических устройствах для возвратно-поступательного движения; работают при давлении до 32,0МПа и температуре от +80 до -35°С.

Пресс-формы для манжет. Резина дает усадку после вулканизации. Поэтому внутренние диаметры кольца пресс-формы:

d_2в.п. = d₂ + 0,015d₂;

d_1в.п = d₁ + 0,02d₁,

где d₂ и d₁ - внутренние диаметры манжеты.

64. Форма и размеры манжет (воротников)

Размеры, мм

рисунок

d	D	B=H	d₁	D₁	d₂	D₂	h	R₁	R₂	R₃	h₁	f
6	14	4	6,4	13,6	4,8	15,2	2	10	3	1	2,5	0.6
f	15		7,4	14,6	5,8	16,2
8	16		8,4	15,6	6,8	17,2
9*	17		9,4	16,6	7,8	18,2
10	18		10,4	17,6	8,8	19,2
12	20		12,4	19,6	10,8	21,2
14	22		14,4	21,6	12,8	23,2
16*	24		16,4	23,6	14,8	25,2
10	22	6	10,6	21,4	8,2	23,8	3	15	4,5	1,5	3,8	1
12*	24		12,6	23,4	10,2	25,8
13*	25		13,6	24,4	П,2	26,8
16	28		16,6	27,4	14,2	29,8
18	30		18,6	29,4	16,2	31,8
20	32		20,6	31,4	18,2	33,8
23*	35		23,6	34,4	21,2	36,8
14	30	8	14,8	29,2	11,6	32,4	4	20	6	2	5,2	1,2
16	32		16,8	31,2	13,6	34,4
19*	35		19,8	34,2	16,6	37,4
20*	36		20,8	35,2	17,6	38,4
22	38		22,8	37,2	19,6	40,4
24*	40		24,8	39,2	21,6	42,2
20	40	10	21	39	17	43	5	25	7	2,5	6,4	1,5
22	42		23	41	19	45
25	45		26	44	22	48
28	48		29	47	25	51
30	50		31	49	27	53
32	52		33	51	29	55
35	55		36	54	32	58
38*	58		39	57	35	61
40	60		41	59	37	63
42*	62		43	61	39	65
45	65		46	64	42	68
48*	68		49	67	45	71
50	70	10	51	69	47	73	5	25	7	2,5	6,4	1,5
52*	72		53	71	49	75
55	75		56	74	52	78
60	80		61	79	57	83
65	85		66	84	62	88
70	90		71	89	67	93
75	95		76	94	72	98
80	100		81	99	77	103
50	75	12,5	51,3	73,7	46,3	78,7	6,3	31	9	3	8	1,8
55	80		56,3	78,7	51,3	83,7
60	85		61,3	83,7	56,3	88,7
65	90		66,3	88,7	61,3	93,7
70	95		71,3	93,7	66,3	98,7
75	100		76,3	98,7	71,3	103,7
80	105		81,3	103,7	76,3	108,7
85	110		86,3	108,7	81,3	113,7
45	75	15	46,5	73,5	40,5	79,5	7.5	37,5	11	3.5	9.4	2.3
50	80		51,5	78,5	45,5	84,5
55	85		56,5	83,5	50,5	89,5
60	90		61,5	88,5	55,5	94,5
65	95		66,5	93,5	60,5	99,5
70	100		71,5	98,5	65,5	104,5
75	105		76,5	103,5	70,5	109,5
80	110		81,5	108,5	75,5	114,5
90	120		91,5	118,5	85,5	124,5
95	125		96,5	123,5	90,5	129,5
100	130		101,5	128,5	95,5	134,5
105*	135		106,5	133,5	100,5	139,5
110	140		111,5	138,5	105,5	144,5
120	150		121,5	148,5	115,5	154,5
125*	155		126,5	153,5	120,5	159,5
130	160		131,5	158,5	125,5	164,5
140	170		141,5	168,5	135,5	174,5
150	180		151,5	178,5	145,5	184,5
160	190		161,5	188,5	155,5	194,5
170	200		171.5	198,5	165.5	204.5
180	210		181,5	208,5	175,5	214,5
190	220		191,5	218,5	185,5	224,5
200*	230		201,5	228,5	195,5	234,5
210	240		211,5	238,5	205,5	244,5
180	220	20	182	218	174	226	10	50	14	5	12,4	3
190*	230		192	228	184	236
200	240		202	238	194	246
210	250		212	248	204	256
220	260		222	258	214	266
240	280		242	278	234	286
250*	290		252	288	244	296
260	300		262	298	254	306
280	320		282	318	274	326
300	340		302	338	294	346

* Для уплотнения по диаметру D не применять.

** Для уплотнения по диаметру d не применять, D и d - уплотняемые диаметры.

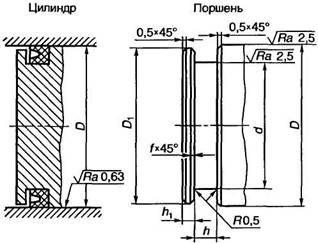

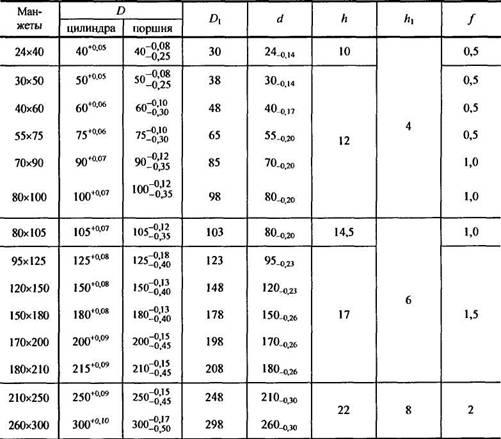

65. Посадочные места для резиновых манжет (воротников) для уплотнения поршня

Размеры, мм

рисунок

таблица

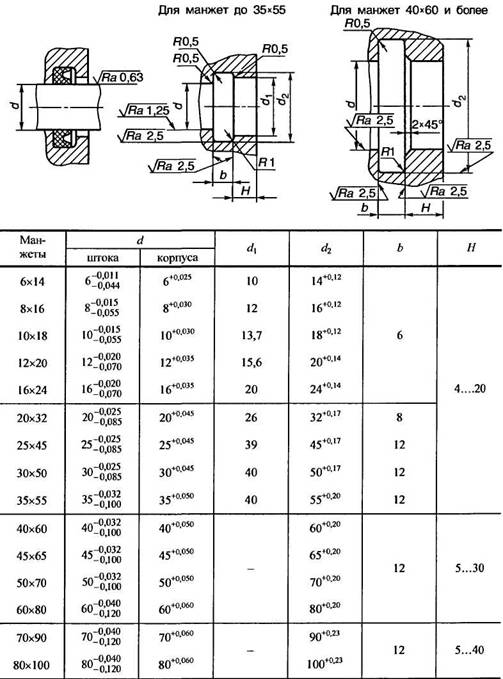

66. Посадочные места для резиновых манжет (воротников) для уплотнения штока

Размеры, мм

Посадочные места для резиновых манжет (воротников) для уплотнения штока

Наружные диаметры кольца пресс-формы:

D₁_н.п = D₁ + 0,02D₁;

D₂_н.п = D₂ + 0,02D₂,

где D₁ и D₂ - наружные диаметры манжеты. Материал пресс-формы: сталь У7; при изготовлении небольшой партии манжет можно применять сталь 35. Термообработка - закалка до твердости 38...40HRC.

рисунок

Рис. 52
