27. Допуски цилиндрических червячных передач

Стандарт распространяется на червячные цилиндрические передачи и червячные пары (без корпуса), выполняемые в соответствии с ГОСТ 19036—94, с архимедовыми червяками ZAэвольвентными червяками ZI, конволютными червяками ZN всех типов и с червяками типов ZK, образованными конусом, с межосевым углом, равным 90°, с модулем от 1 до 25мм, с делительным диаметром червяка до 450мм и делительным диаметром червячного колеса до 6300мм.

Степени точности и виды сопряжений.

1. Устанавливаются двенадцать степеней точности червяков, червячных колес, червячных пар и червячных передач, обозначаемых в порядке убывания точности цифрами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 и 12.

Примечание. Для степеней точности 1-4, 11 и 12 допуски и предельные отклонения см. ГОСТ 3675—81.

2. Для червяков, червячных колес, червячных пар и червячных передач каждой степени точности устанавливаются нормы кинематической точности, нормы плавности работы и нормы контакта зубьев и витков. Степень точности передачи или пары определяется по элементу (червяку, червячному колесу или корпусу) с наиболее низкими показателями. Для нерабочих боковых поверхностей (сторон) зубьев червячного колеса и витков червяка, используемых в течение ограниченного времени при пониженных нагрузках, допускается снижение точности, но не более чем на две степени.

3. Допускается комбинирование норм кинематической точности, норм плавности работы и норм контакта зубьев и витков разных степеней точности.

4. При комбинировании норм разных степеней точности нормы плавности работы червяков, червячных колес, червячных пар и червячных передач могут быть не более чем на две степени точнее или на одну ступень грубее норм кинематической точности; нормы контакта зубьев червячного колеса и витков червяка не могут быть грубее норм плавности работы червячных передач.

5. Устанавливаются шесть видов сопряжений червяка с червячным колесом (табл. 130) А, В, С, D, Е, Н и восемь видов допуска T_jn на боковой зазор х, у, z, a, b, с, d, h.

Обозначения приведены в порядке убывания величины бокового зазора и допуска на него.

Рекомендуемое соответствие между видами сопряжения червяка с червячным колесом в передаче и степенью точности по нормам плавности работы указано в табл. 130.

6. Видам сопряжений Н и Е соответствует вид допуска на боковой зазор h, a видам сопряжений D, С, В, и А — вид допуска d, с, b и а соответственно.

Соответствие между видом сопряжения элементов червячной передачи и видом допуска на боковой зазор, указанное в этом пункте, допускается изменять. При этом также могут быть использованы виды допуска на боковой зазор х, у, z.

7. Точность изготовления червячных передач задается степенью точности, а требования к боковому зазору — видом сопряжения по нормам бокового зазора и видом допуска на боковой зазор.

Пример условного обозначения точности червячной передачи или пары со степенью точности 7 по всем трем нормам, с видом сопряжения и видом допуска на боковой зазор:

7-С ГОСТ 3675-81

8. При комбинировании норм разных степеней точности и изменении соответствия между видом сопряжения и допуска на боковой зазор точность червяка, червячного колеса, червячной передачи и червячной пары обозначается последовательным написанием трех цифр и двух букв.

Между собой и от слитно пишущихся букв цифры разделяются тире. Первая цифра обозначает степень по нормам колеса кинематической точности, вторая — степень по нормам плавности работы, третья — степень по нормам контакта зубьев червячного и витков червяка, первая из букв — вид сопряжения, а вторая — вид допуска на боковой зазор.

Пример условного обозначения точности червячной передачи со степенью 8 по нормам кинематической точности, со степенью 7 по нормам плавности, со степенью 6 по нормам контакта зубьев червячного колеса и витков червяка с видом сопряжения червяка и червячного колеса В и видом допуска на боковой зазор а:

8-7-6-Ва ГОСТ3675-81

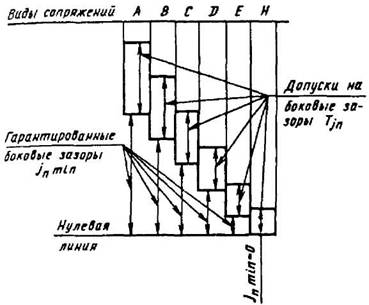

130. Виды сопряжений и гарантированные боковые зазоры

Допуски цилиндрических червячных передач

Вид сопряжения	Степень точности по нормам плавности работы
А	5-12
В	5-12
С	3-9
D	3-8
Е	2-6
Н	2-6

Нормы точности.

1. Показатели кинематической точности, плавности работы и контакта устанавливаются по табл. 131, 132, 133.

2. Допуски и предельные отклонения по нормам кинематической точности, нормам плавности работы и нормам контакта зубьев червячного колеса и витков червяка для различных степеней точности червячной передачи и ее элементов устанавливаются по табл. 134—145. Значения, приведенные в скобках, в указанных таблицах даны для справок.

3. При соответствии плавности работы червячных передач требованиям ГОСТ 3675—81 контроль плавности работы червячных колес и червяков не является обязательным.

4. При соответствии суммарного пятна контакта червячной пары или передачи требованиям ГОСТ 3675—81 контроль по другим показателям, определяющим контакт зубьев червячного колеса и витков червяка, не является обязательным.

5. Нормы кинематической точности, кроме F_r и P'_t и нормы плавности работы, кроме f_i', в зависимости от условий работы червяка и червячного колеса по правым и левым профилям допускается назначать из разных степеней точности.

6. В тех случаях, когда производится продольная или профильная модификация боковых поверхностей зубьев колеса и витков червяка и предусматриваются специальные требования к форме и расположению суммарного пятна контакта или к способам его обнаружения, показатели и нормы, определяющие контакт зубьев червячного колеса и витков червяка в передаче, устанавливаются независимо от указанных в табл. 144 и 145.

7. Комплексы показателей точности в соответствии с п. 1 устанавливаются изготовителями передач. Каждый установленный комплекс показателей, используемый при приемке червяков, червячных колес, червячных пар и червячных передач, является равноправным с другими, хотя при сравнительных (например, расчетных) оценках влияния точности передач на их эксплуатационные качества основными и единственно пригодными во всех случаях являются функциональные показатели F'_ior, f_zzor, f_zkor, мгновенное и суммарное пятна контакта.

131. Показатели или комплексы показателей кинематической точности

Контролируемый объект	Показатель точности или комплекс	Степень точности
Червячное колесо	F'_ir	1-8
	F_Pr, F_Pkr	1-6
	F_Pr	7,8
	F_cr, F_rr	1-8
	F''_ir, F_cr	8
	F''_ir	9-12
	F_rr	9-12
Червячная пара и передача	F'_ior	1-8

Примечания:

1. Допускается, чтобы одна из величин, входящих в комплекс F_cr, F_rr или F''_ir, F_cr, превосходила предельное значение, если суммарное влияние обеих величин не превышает F'_i.

2. При соответствии кинематической точности червячной передачи требованиям настоящего стандарта контроль кинематической точности червячного колеса не является необходимым.

8. Непосредственный контроль червяков, червячных колес, червячных пар ц червячных передач, кроме передач степени точности 1—3, по всем показателям установленного комплекса не является обязательным, если изготовитель существующей у него системой контроля точности производства гарантирует выполнение соответствующих требований ГОСТ 3675-81.

132. Показатели или комплексы показателей плавности работы

Контролируемый

объект

Показатель плавности

работы или комплекс

Степень

точности

Червяк

f_hsr, f_hr, f_hkr

f_hr, f_hkr, f_h₁_r

f_pxr, f_pxkr, f_f₁r

f_pxr, f_rr, f_f₁_r

2-6

4-8

7-12

Червячное колесо

f_zkr

f"_ir

f_ptr, f_f2r

f_ptr

2-7

8-12

5-8

8-12

Червячная пара и передача

f_zkor, f_zzor

2-8

Примечания:

1. Для разноходовых червяков предпочтительно использовать первые два из приведенных в таблице комплексов показателей.

2. Для многовитковых червяков первой и второй из указанных в таблице комплексов дополняются показателями f_pxr и f_pxtr

133. Показатели, определяющие контакт зубьев червячного колеса с витками червяка для червячных пар и передач

Контролируемый объект	Показатель точности или комплекс	Степень точности
Червячная пара и передача с регулируемым расположением осей	Суммарное пятно контакта	2-12
Червячная передача с нерегулируемым расположением осей	f_ar, f_zr, f_xr	2-12

134. Нормы кинематической точности, мкм (показатели F'_ir, F_rr, F_cr, F''_ir)

Степень точности	Обозначение	Модуль m, мм	Делительный диаметр d₂, мм
Степень точности	Обозначение	Модуль m, мм	До 125	Св. 125 до 400	Св. 400 до 800	Св. 800 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000 до 6300
5	F'_i	Oт 1 до 10	F_p+f_f₂ (см. п. 2 примечания)
	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16	16 18 20 —	22 25 28 32	28 32 38 40	34 36 40 45	38 40 45 50	42 45 50 56	— 50 53 60
	F_c	От 1 до 10	9	18	28	45	67	95	140
6	F'_i	От 1 до 16	F_p+f_f₂ (см. п. 2 примечания)
	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16	25 28 32 —	36 40 45 50	45 50 56 63	53 56 62 71	56 63 71 80	63 71 80 90	— 80 85 95
	F_c	От 1 до 16	14	28	45	71	100	150	220
7	F'_i	От 1 до 25	Fp+f_fl (см. п. 2 примечания)
	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16 » 16 » 25	36 40 45 — —	53 56 63 71 80	63 71 80 90 100	75 80 90 100 112	80 90 100 112 125	90 100 110 125 140	— 112 120 140 160
	F_c	От 1 до 25	20	40	63	100	150	210	300
8	F'_i	От 1 до 25	Fp+f_fl (см. п. 2 примечания)
	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16 » 16 » 25	45 50 56 — —	63 71 80 90 100	80 90 100 112 125	90 100 112 125 140	105 112 125 140 160	112 125 140 160 180	— 140 150 170 200
	F_i''	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16	63 71 80 —	90 100 112 125	112 125 140 160	125 140 160 180	—	—	—
	F_c	От 1 до 25	28	50	90	140	190	260	420
9	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16 » 16 » 25	56 63 71 — —	80 90 100 112 125	100 112 125 140 160	120 125 140 160 180	130 140 160 180 200	140 160 170 200 224	— 170 190 220 280
9	F_i"	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16	80 90 100 —	112 125 140 160	140 160 180 200	160 180 200 224	— — — —	— — — —	— — — —
10	F_r	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16 » 16 » 25	71 80 90 — —	100 112 125 140 160	125 140 160 180 200	150 160 180 200 224	160 180 200 224 250	180 190 220 250 280
10	F_i"	От 1 до 3,5 Св. 3,5 » 6,3 » 6,3 » 10 » 10 » 16	100 112 125 —	140 160 180 200	180 200 224 250	200 224 250 280	— — — —	— — — —	— — — —

Примечания: 1. Принятые обозначения: F_i'— допуск на кинематическую наибольшую погрешность червячного колеса; F_r — допуск на радиальное биение червячного колеса; F_c — допуск на погрешность обката; F_i" — допуск на колебание измерительного межосевого расстояния за оборот червячного колеса.

2. Для определения F_i' принимается F_p = F_pk и назначается в соответствии со степенью кинематической точности по табл. 135 при длине дуги, соответствующей числу зубьев червячного колеса, равного k = z₂ / 2 (или дуге, соответствующей ближайшему большому целому числу зубьев);

f_f₂ — назначается в соответствии со степенью плавности работы по табл. 136.

3. При комбинировании кинематической точности и плавности работы разных степеней точности допуск на колебание измерительного межосевого расстояния за оборот червячного колеса определяется по формуле

где допуск, входящий в первое слагаемое, принимается по степени для норм кинематической точности, а допуски, входящие во второе слагаемое, принимаются по степени для норм плавности работы.

'_i₀ = F_p + f_zz_о, где F_p назначается в соответствии со степенью кинематической точности; f_zz_о назначается в соответствии со степенью плавности работы.

135. Нормы кинематической точности (показатель F_pk, мкм)

Степень точности		Обозначение		Модуль m, мм		Длина дуги L, мм
						До 11,2		Св. 11,2 до 20		Св. 20 до 32		Св. 32 до 50		Св. 50 до 80	Св. 80 до 160
5		F_pk		От 1 до 16		7		10		12		14		16	20
6				» 1 » 16		11		16		20		22		25	32
7				» 1 » 25		(16)		(22)		(28)		(32)		(36)	(45)
8				» 1 » 25		(22)		(32)		(40)		(45)		(50)	(63)
Длина дуги L, мм
	Св. 160 до 315		Св. 315 до 630	Св. 630 до 1000	Св. 1000 до 1600		Св. 1600 до 2500		Св. 2500 до 3150		Св. 3150 до 4000		Св. 4000 до 5000		Св. 5000 до 7200
5	28		40	50	63		71		90		100		112		125
6	45		63	80	100		112		140		160		180		200
7	(63)		(90)	(112)	(140)		(160)		(200)		(224)		(250)		(280)
8	(90)		(125)	(160)	(200)		(224)		(280)		(315)		(355)		(400)

Примечания:

1. F_pk — допуск на накопленную погрешность к шагов.

2. Допуск F_p = F_рк при k = z₂/2 (или ближайшему большему целому числу).

3. При отсутствии специальных требований допуск на F_pk назначается для длины дуги средней делительной окружности, соответствующей 1/6 части числа зубьев червячного колеса (или дуги, соответствующей ближайшему целому числу зубьев).

9. ГОСТ 3675—81 устанавливает требования к точности червяков и червячных колес, находящихся на рабочих осях. Погрешности, вносимые при использовании в качестве измерительной базы поверхностей, имеющих неточности формы и расположения, относительно рабочей оси, должны быть учтены или компенсированы введением производственного допуска.

При назначении в чертеже червяка или червячного колеса требований к их точности относительно другой оси (например, оси отверстия под вал), которая может не совпадать с рабочей осью, измеренная погрешность изделия будет отличаться от погрешности относительно рабочей оси.

10. Для червячных передач с углом профиля исходного червяка а, не равным 20°, допуск на радиальное биение витка червяка f_r, допуск на колебание измерительного межосевого расстояния на одном зубе f_i'', a также предельные отклонения межосевого расстояния ±f_a, должны быть умножены на коэффициент, равный отношению sin20°/sina.

136. Нормы плавности работы, мкм (показатели f_f₂_r, f_ptr, f_ir)

Степень точности	Обозначение	Модуль m, мм		Делительный диаметр d₂, мм
				До 125		Св. 125 до 400	Св. 400 до 800		Св. 800 до 1600		Св. 1600 до 2500		Св. 2500 до 4000		Св. 4000 до 6300
5	f_pt	От 1 до 3,5		±6		±7	±8		±9		±10		—		—
		Св. 3,5 » 6,3		±8		±9	±9		±10		±11		±13		—
		» 6,3 » 10		±9		±10	±11		±11		±13		±14		±15
		» 10 » 16		—		±11	±13		±13		±14		±16		±17
	f_f2	От 1 до 3,5		6		7	9		11		16		21		—
		Св. 3,5 » 6,3		7		8	10		13		17		22		32
		» 6,3 » 10		8		9	11		14		13		24		34
		» 10 » 16		—		11	13		15		20		25		36
6	f_pt	От 1 до 3,5		±10		±11	±13		±14		±16		±18		—
		Св. 3,5 » 6,3		±13		±14	±14		±16		+18		±20		±22
		» 6,3 » 10		±14		±16	±18		±18		±20		±22		±24
		» 10 » 16		—		±18	±20		±20		±22		±25		±28
	f_f2	От 1 до 3,5		8		9	12		17		24		32		—
		Св. 3,5 » 6,3		10		11	14		18		25		34		50
		» 6,3 » 10		12		13	16		20		28		36		53
		» 10 » 16		—		16	18		22		30		38		56
7	f_pt	От 1 до 3,5		±14		±16	±18		±20		±22		±25		—
		Св. 3,5 » 6,3		±18		±20	±20		±22		±25		±28		±32
		» 6,3 » 10		±20		±22	±25		±25		±28		±32		±34
		» 10 » 16		—		±25	±28		±28		±32		±36		±38
		» 16 » 25		—		±32	±36		±36		±40		±40		±45
	f_f2	От 1 до 3,5		11		13	17		24		36		50		—
		Св. 3,5 » 6,3		14		16	20		28		38		53		75
		» 6,3 » 10		17		19	24		30		40		56		80
		» 10 » 16		—		22	26		34		45		60		85
		» 16 » 25		—		30	36		42		53		67		95
8	f_pt	От 1 до 3,5		±20		±22	±25		±28		±32		±36		—
		Св. 3,5 » 6,3		±25		±28	±28		±32		±36		±40		±45
		» 6,3 » 10		±28		±32	±36		±36		±40		±45		±48
		» 10 » 16		—		±36	±40		±40		±45		±50		±53
		» 16 » 25		—		±45	±50		±50		±56		±56		±63
	f_f2	От 1 до 3,5		14		18	25		36		50		71		—
		Св. 3,5 » 6,3		20		22	28		40		56		80		120
		» 6,3 » 10		22		28	36		45		63		90		125
		» 10 » 16		—		32	40		50		71		90		130
		» 16 » 25		—		45	56		63		80		100		140
	f_i''	От 1 до 3,5	28		32		36	40		—		—		—
		Св. 3,5 » 6,3	36		40		40	45		—		—		—
		» 6,3 » 10	40		45		45	50		—		—		—
		» 10 » 16	—		50		56	56		—		—		—
9	f_pt	От 1 до 3,5	±28		±32		±36	±40		±45		±50		—
		Св. 3,5 » 6,3	±36		±40		±40	±45		±50		±56		±63
		» 6,3 » 10	±40		±45		±50	±50		±56		±63		±67
		» 10 » 16	—		±50		±56	±56		±63		±71		±75
		» 16 » 25	—		±63		±71	±71		±80		±80		±90
	f_i''	От 1 до 3,5	36		40		45	50		__		—		—
		Св. 3,5 » 6,3	45		50		50	56		—		—		—
		» 6,3 » 10	50		56		56	63		—		—		—
		» 10 » 16	—		63		71	71		—		—		—
10	f_pt	От 1 до 3,5	±40		±45		±50	±56		±63		±71		—
		Св. 3,5 » 6,3	±50		±56		±56	±63		±71		±80		±85
		» 6,3 » 10	±56		±63		±71	±71		±80		±90		±95
		» 10 » 16	—		±71		±80	±80		±90		±100		±105
		» 16 » 25	—		±90		±100	±100		±112		±112		±125
	f_i"	От 1 до 3,5	45		50		56	63		—		—		—
		Св. 3,5 » 6,3	56		63		63	71		—		—		—
		» 6,3 » 10	63		71		71	80		—		—		—
		» 10 » 16	—		80		90	90		—		—		—

Примечание. Принятые обозначения: f_f₂ — допуск на погрешность профиля зуба колеса; f_Pt — предельные отклонения шага колеса; f_i'' — допуск на колебание измерительного межосевого расстояния на одном зубе.

137. Нормы плавности работы (показатель f_zzo), мкм

Уровень точности по функциональным показателям плавности работы f_zzor	Модуль m, мм	Частота k циклической погрешности (k=z₂) за оборот колеса
	Модуль m, мм	До 16	Св. 16 до 32	Св. 32 до 63	Св. 63 до 125	Св. 125 до 250	Св. 250 до 500	Св. 500
5	От 1 до 3.5	6,7	7,1	7,5	8	8,5	9,5	10,5
	Св. 3,5 » 6,3	8	8,5	9	10	10,5	12	14
	» 6,3 » 10	10	10,5	11	12	13	15	17
6	От 1 до 3.5	10	10,5	11	12	13	14	16
	Св. 3,5 » 6,3	12	13	14	15	16	18	21
	» 6,3 » 10	14	16	17	18	19	22	25
7	От 1 до 3.5	15	16	17	18	19	21	24
	Св. 3,5 » 6,3	18	19	20	22	24	28	30
	» 6,3 » 10	22	24	24	26	30	33	38
8	От 1 до 3.5	22	24	24	25	28	(30)	(34)
	Св. 3,5 » 6,3	28	28	30	32	34	(40)	(45)
	» 6,3 » 10	32	34	36	38	42	(48)	(56)
9	От 1 до 3.5	(32)	(34)	(36)	(38)	(40)	(45)	(50)
	Св. 3,5 » 6,3	(40)	(40)	(42)	(45)	(50)	(56)	(67)
	» 6,3 » 10	(48)	(48)	(50)	(56)	(60)	(67)	(75)

Примечания:

1. Принятое обозначение f_zzo — допуск на циклическую погрешность зубцовой частоты в передаче.

2. Уровни точности передач по функциональному показателю плавности их работы f_zzor устанавливаются по табл. 138 в зависимости от сочетаний степеней точности по геометрическим показателям и величин эффективного коэффициента осевого перекрытия ε_βе.

138. Соответствие уровней точности по функциональному показателю f_zzor степеням точности по плавности работы при различных значениях эффективного коэффициента осевого перекрытия ε_βе.

Эффективный коэффициент осевого перекрытия ε_βе	Степень точности по показателю плавности работы
	5	6	7	8
	Уровень точности по показателю f_zzor
До 0,45	5	6	7	(8)
Св. 0,45 » 0,58	4	5	6	7
» 0,58 » 0,67	3	4	5	6
» 0,67	2	3	4	5

Примечание. Эффективный коэффициент осевого (по колесу) перекрытия может определяться по приближенной формуле

где K_s — отношение размера суммарного пятна контакта по длине зуба червячного колеса (без учета разрыва пятна контакта) к ширине зубчатого венца, червячного колеса;

K_v — отношение ширины зубчатого венца червячного колеса к делительному диаметру червяка;

z₁ — число витков червяка.

139. Нормы плавности работы (показатели f_zk или f_zko, мкм)

Степень точности	Частота k за оборот червячного колеса	Делительный диаметр d₂, мм
		До 125		Св. 125 до 400		Св. 400 до 800		Св. 800 до 1600		Св. 1600 до 2500		Св. 2500 до 4000		Св. 4000 до 6300
		Модуль m, мм
		От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10	От 1 до 6,3	Св. 6,3 до 10
5	От 2 до 4	7,1	8,5	10	11	13	14	14	18	16	19	18	21	20	25
	Св. 4 » 8	5,0	6,0	7,1	8,0	9,5	10,5	10,5	13	11	14	13	15	15	18
	» 8 » 16	3,8	4,5	5,6	6,3	7,1	8,0	8,0	10	8,5	10,5	10	11	11	14
	» 16 » 32	3,0	3,6	4,5	4,8	5,6	6,0	6,3	7,5	7,1	8,0	7,5	9,0	8,5	10,5
	» 32 » 63	2,5	2,8	3,4	4,0	4,5	5,0	5,0	6,3	5,6	6,7	6,3	7,1	7,1	8,5
	» 63 » 125	2,1	2,5	3,0	3,2	4,0	4,2	4,2	5,3	4,8	5,6	5,3	6,0	6,0	7,5
	» 125 » 250	1,9	2,1	2,8	3,0	3,4	3,6	3,8	4,8	4,2	5,0	4,8	5,3	5,5	7,0
	» 250 » 500	1,7	1,9	2,4	2,6	3,0	3,2	3,4	4,2	4,0	4,5	4,2	5,0	5,0	6,0
	» 500 » 1000	1,6	1,8	2,2	2,5	2,8	3,0	3,2	4,0	3,6	4,2	4,0	4,5	4,5	6,0
	» 1000	1,5	2,0	2,0	2,6	2,8	3,2	3,2	4,0	3,6	4,5	3,8	5,0	4,0	5,5
6	От 2 до 4	11	14	16	19	21	24	24	30	26	34	28	36	32	40
	Св. 4 » 8	8,0	10	11	14	15	18	17	22	18	24	21	26	24	28
	» 8 » 16	6,0	8,0	8,5	10,5	11	13	13	16	14	18	16	20	18	21
	» 16 » 32	4,8	6,0	6,7	8,0	9,0	10	10	13	11	14	12	15	14	17
	» 32 » 63	3,8	5,0	5,6	6,7	7,1	8,5	8,0	10,5	9,0	11	10	12	11	14
	» 63 » 125	3,2	4,0	4,8	6,0	6,0	7,1	7,5	9,0	7,5	10	8,0	10,5	9,5	11
	» 125 » 250	3,0	3,8	4,2	5,0	5,3	6,3	7,0	8,0	6,7	8,5	7,5	9,5	8,5	10
	» 250 » 500	2,6	3,4	3,8	4,5	5,0	6,0	6,3	7,1	6,3	8,0	6,7	8,5	7,6	9,5
	» 500 » 1000	2,5	3,2	3,6	4,2	4,8	5,6	6,0	6,7	5,6	7,5	6,3	8,0	7,5	9,0
	» 1000	2,4	3,0	3,4	4,0	4,5	5,0	5,0	6,3	5,6	7,1	6,0	8,0	7,1	8,5
7	От 2 до 4	17	26	25	34	32	42	36	50	40	60	45	63	50	71
	Св. 4 » 8	13	19	18	25	24	30	26	38	30	42	32	45	38	50
	» 8 » 16	10	14	13	18	18	22	20	28	22	32	35	31	28	38
	» 16 » 32	8,0	11	10	14	14	18	16	22	17	25	19	28	22	30
	» 32 » 63	6,0	9,0	9,0	12	11	14	13	18	14	21	16	22	18	24
	» 63 » 125	5,3	7,5	7,5	10	10	12	11	15	12	17	13	19	15	20
	» 125 » 250	4,5	6,7	6,7	9,0	8,5	11	10	13	11	15	12	17	13	18
	» 250 » 500	4,2	6,0	6,0	8,0	8,0	10	8,5	12	9,5	14	11	15	12	16
	» 500 » 1000	4,0	5,6	5,6	7,5	7,5	9,0	8,0	11	9,0	13	10	14	11	15
	» 1000	3,8	5,6	5,6	7,1	7,1	9,0	8,0	11	9,0	13	10	14	11	15
8	От 2 до 4	25	36	36	48	45	60	53	71	56	85	63	90	75	95
	Св. 4 » 8	18	26	26	34	32	42	38	53	42	60	45	67	53	71
	» 8 » 16	13	20	19	26	25	32	28	40	30	45	34	48	40	53
	» 16 » 32	10	16	15	20	19	25	22	30	24	36	28	38	32	42
	» 32 » 63	8,5	13	12	16	16	20	18	25	20	30	22	30	25	34
	» 63 » 125	7,5	11	10	14	13	17	15	21	17	25	19	26	21	28
	» 125 » 250	6,7	9,5	9,0	12	12	15	14	19	15	22	17	24	19	25
	» 250 » 500	6,0	9,0	8,5	11	11	14	12	17	14	20	15	21	18	24
	» 500 » 1000	5,6	8,0	8,0	11	10	13	11	16	13	19	14	20	16	22
	» 1000	5,6	7,5	8,0	10	10	12	11	15	12	18	14	19	15	21

Примечание.

Принятые обозначения. f_zk — допуск на циклическую погрешность червячного колеса; f_zko — допуск на циклическую погрешность передачи.

140. Нормы плавности работы для червяка, мкм (показатели f_hsr, f_hr, f_hkr, f_pxr, f_pxkr, f_f₁_r)

Степень точности	Обозначение	Модуль m, мм
Степень точности	Обозначение	От 1 до 3,5	Св. 3,5 до 6,3	Св. 6,3 до 10	Св. 10 до 16	Св. 16 до 25
5	f_h₃	3,8	4,5	6	-	-
	f_h	7,1	8,5	11	15	-
	f_hk	14	17	22	30	-
	f_Px	±4,8	±6,3	±7,5	±10	-
	f_Pxk	±8,5	±10	±13	±17	-
	f_f1	7,1	9,0	12	16	-
6	f_h₃	5,6	6,7	8	10	-
	f_h	11	14	18	24	-
	f_hk	22	28	36	45	-
	f_Px	±7,5	±9,0	±12	±16	-
	f_Pxk	± 13	± 16	±21	±28	-
	f_f1	11	14	19	25	-
7	f_h₃	8,5	10	12	16	20
	f_h	17	21	28	36	50
	f_hk	34	42	56	75	100
	f_Px	±12	±15	±19	±25	±34
	f_Pxk	±21	±26	±34	±45	±60
	f_f1	18	24	30	40	56
8	f_h₃	(12)	(16)	(18)	(22)	(26)
	f_h	28	34	45	56	80
	f_hk	53	67	90	120	160
	f_Px	±19	±24	±30	±40	±53
	f_Pxk	±32	±40	±53	±67	±90
	f_f1	28	36	48	63	90
9	f_Px	±30	±36	±48	±63	±85
9	f_f1	45	56	75	100	130
10	f_Px	±45	±56	±75	±100	±130
10	f_f1	70	90	120	160	220

Примечание. Принятые обозначения: f_hs — допуск на погрешность винтовой поверхности витка червяка; f_h — допуск на погрешность винтовой линии в пределах оборота червяка; f_hk — допуск на погрешность винтовой линии на длине нарезанной части червяка; f_Рх — предельное отклонение шага червяка; f_Pxk — допуск на накопленную погрешность к шагов; f_f₁— допуск на погрешность профиля витка.

141. Нормы плавности работы (показатель f_r, мкм)

Степень точности	Модуль m, мм	Делительный диаметр червяка d₁, мм
Степень точности	Модуль m, мм	От 6 до 10	Св. 10 до 18	Св. 18 до 30	Св. 30 до 50	Св. 50 до 80	Св. 80 до 120	Св. 120 до 180	Св. 180 до 250	Св. 250 до 315	Св. 315 до 400	Св. 400
5	От 1 до 16	(7,1)	(7,1)	(7,5)	(8,0)	(9,0)	(10)	(11,5)	(14)	(16)	(18)	(21)
6	От 1 до 16	(11)	(11,5)	(12)	(13)	(14)	(16)	(18)	(22)	(25)	(28)	(34)
7	От 1 до 25	15	16	17	18	20	22	25	30	34	40	48
8		20	20	21	22	25	28	32	38	45	50	60
9		25	25	26	28	32	36	40	48	56	63	75
10		32	32	34	36	40	45	50	60	71	80	95

Примечание. Принятое обозначение f_r — допуск на радиальное биение витка червяка.

142. Нормы контакта (показатель ±f_a, мкм)

Степень точности	Межосевое расстояние а_w, мм
Степень точности	До 80	Св. 80 до 120	Св. 120 до 180	Св. 180 до 250	Св. 250 до 315	Св. 315 до 400	Св. 400 до 500	Св. 500 до 630	Св. 630 до 800	Св. 800 до 1000	Св. 1000 до 1250	Св. 1250 до 1600	Св. 1600 до 2000	Св. 2000 до 2500	Св. 2500 до 3150	Св. 3150 до 4000
5	18	20	24	26	28	32	34	36	40	42	46	50	53	56	63	67
6	28	32	38	42	45	50	53	56	63	67	75	80	85	90	95	105
7	45	50	60	67	75	80	85	90	95	105	118	125	130	140	160	170
8	71	80	90	105	110	125	130	140	160	170	180	190	200	220	240	260
9	110	130	150	160	180	200	210	240	250	260	280	300	340	360	400	420
10	180	200	220	260	280	300	340	360	280	420	450	480	530	560	600	670

Примечание. Принятое обозначение ±f_a — предельные отклонения межосевого расстояния в передаче.

143. Нормы контакта (показатель ±f_x, мкм)

Степень точности	Межосевое расстояние a_w, мм
Степень точности	До 80	Св. 80 до 120	Св. 120 до 180	Св. 180 до 250	Св. 250 до 315	Св. 315 до 400	Св. 400 до 500	Св. 500 до 630	Св. 630 до 800	Св. 800 до 1000	Св. 1000 до 1250	Св. 1250 до 1600	Св. 1600 до 2000	Св. 2000 до 2500	Св. 2500 до 3150	Св. 3150 до 4000
5	14	16	18	20	22	24	26	28	30	32	34	38	40	45	48	53
6	22	25	28	32	36	40	42	45	48	53	56	60	67	71	75	80
7	34	40	45	50	56	60	67	70	75	85	90	95	105	110	120	130
8	53	63	71	80	90	100	105	110	120	130	140	150	160	170	190	200
9	85	100	110	130	140	150	160	170	190	200	220	240	260	180	300	320
10	130	130	180	200	220	240	260	280	300	320	340	375	400	450	480	500

Примечание. Принятое обозначение ±f_х - предельные смещения средней плоскости в передаче.

144. Нормы контакта (суммарное пятно контакта)

Степень точности	Относительные размеры суммарного пятна и отклонение контакта, %		Степень точности	Относительные размеры суммарного пятна и отклонение контакта, %
Степень точности	по высоте зубьев	по длине зубьев	Степень точности	по высоте зубьев	по длине зубьев
4 5	75_-₁₀	70_-1₀	8 9	55_-₁₅	50_-1₅
6 7	65_-10	60_-10	10	45_-₁₅	40_-1₅

145. Нормы контакта (показатель f_zr, мкм)

Ширина зубчатого венца червячного колеса, мм	Степень точности
Ширина зубчатого венца червячного колеса, мм	5	6	7	8	9	10
До 63	7,1	9	12	16	22	28
Св. 63 » 100	9,5	12	17	22	28	36
» 100 » 160	13	17	24	30	40	50
» 160 » 250	19	24	32	42	56	71
» 250	—	—	48	63	80	100

Примечания:

1. Принятое обозначение ±f_Σr — предельные отклонения межосевого угла передачи.

2. Предельное отклонение межосевого расстояния в обработке — f_ac, предельное отклонение межосевого угла в обработке — f_Σc и предельное смещение средней плоскости червячного колеса в обработке — f_xc червячных передач всех степеней точности по нормам плавности работы не должны превышать 0,75f_a, 0,75f_Σ, 0,75f_x соответственно.

3. При осуществлении модификации боковых поверхностей зубьев червячных колес нерегулируемых червячных передач степеней точности 7—10 (по нормам плавности работы) в обоснованных случаях допускается изменять номинальные значения межосевого расстояния (а_с), межосевого угла (Σ_с) в обработке, а при постоянстве величины и знака деформаций элементов передачи и номинальное положение средней плоскости червячного колеса.

4. Если суммарное пятно контакта в существенно большей его части сдвинуто от средней плоскости колеса по направлению вращения червяка, то допускается нормировать его относительные размеры независимо от табл. 144. Выход уплотненного контакта на кромку зубьев не допускается. В этом случае допускается принимать несимметричное расположение поля допуска.

Нормы бокового зазора.

1. Величина гарантированного бокового зазора для различных видов сопряжений устанавливается по табл. 146 независимо от степеней точности и их комбинирования.

2. Показателями, обеспечивающими гарантированный боковой зазор при всех видах сопряжений, являются: j_n_min — для червячных передач с регулируемым положением осей (табл. 146); Е_ss- и Т_s- — для червячных передач с нерегулируемым расположением осей (табл. 147, 148 и 149).

146. Нормы бокового зазора, мкм ( j_a_min — гарантированный боковой зазор)

Без сопряжения	Межосевое расстояние a_w, мм
Без сопряжения	До 80	Св. 80 до 120	Св. 120 до 180	Св. 180 до 250	Св. 250 до 315	Св. 315 до 400	Св. 400 до 500	Св. 500 до 630	Св. 630 до 800	Св. 800 до 1000	Св. 1000 до 1250	Св. 1250 до 1600	Св. 1600 до 2000	Св. 2000 до 2500	Св. 2500 до 3150	Св. 3150 до 4000
Н	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
Е	30	35	40	46	52	57	63	70	80	90	105	125	150	175	210	260
D	46	54	63	72	81	89	97	110	125	140	165	195	230	280	330	410
С	74	87	100	115	130	140	155	175	200	230	260	310	370	440	540	660
В	120	140	160	185	210	230	250	280	320	360	420	500	600	700	860	1050
А	190	220	250	290	320	360	400	440	500	560	660	780	920	1100	1350	1650

147. Нормы бокового зазора, мкм (показатель Е_ss-, слагаемое I)

Без сопряжения	Межосевое расстояние a_w, мм
Без сопряжения	До 80	Св. 80 до 120	Св. 120 до 180	Св. 180 до 250	Св. 250 до 315	Св. 315 до 400	Св. 400 до 500	Св. 500 до 630	Св. 630 до 800	Св. 800 до 1000	Св. 1000 до 1250	Св. 1250 до 1600	Св. 1600 до 2000	Св. 2000 до 2500	Св. 2500 до 3150	Св. 3150 до 4000
H	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
Е	32	38	42	48	56	60	67	75	85	95	ПО	130	160	190	220	280
D	48	56	67	75	85	95	105	120	130	150	170	200	240	300	360	420
С	80	95	104	120	130	140	160	180	210	240	280	320	400	480	560	710
В	130	150	170	200	220	240	260	300	340	380	450	530	630	710	900	1100
А	200	220	260	300	340	380	420	480	530	600	710	850	950	1180	1400	1800

Примечания.

1. Принятое обозначение: Е_ss- — наименьшее отклонение толщины витка червяка.

2. Наименьшее отклонение толщины витка Е_ss-, берется как сумма двух слагаемых I и II, определяемых по табл. 147 и 148 соответственно.

148. Нормы бокового зазора, мкм (показатель Е_ss-, слагаемое II)

Степень точности*		Модуль, мм		Межосевое расстояние a_w, мм
				До 80		Св. 80 до 120		Св. 120 до 180		Св. 180 до 250		Св. 250 до 315		Св. 315 до 400		Св. 400 до 500		Св. 500 до 630		Св. 630 до 800		Св. 800 до 1000		Св. 1000 до 1250		Св. 1250 до 1600		Св. 1600 до 2000		Св. 2000 до 2500		Св. 2500 до 3150		Св. 3150 до 4000
5		От 1 до 3,5		22		25		28		30		32		34		36		38		42		45		48		50		53		60		63		67
		Св. 3,5 » 6,3		25		28		30		32		34		36		38		40		42		45		48		53		56		60		63		67
		» 6,3 » 10		—		—		32		34		36		38		40		42		45		48		50		53		56		60		67		71
		» 10 » 16		—		—		—		40		42		42		45		48		50		50		53		56		60		63		67		71
6		От 1 до 3,5		36		40		45		48		50		53		56		60		67		71		75		80		85		95		100		105
		Св. 3,5 » 6,3		40		42		45		50		53		56		60		63		67		71		75		80		90		95		100		110
		» 6,3 » 10		—		—		53		56		56		60		63		67		71		75		80		85		90		95		105		110
		» 10 » 16		—		—		—		63		67		71		71		75		80		80		85		90		95		100		110		120
7		От 1 до 3,5		60		62		71		75		80		85		90		100		105		110		120		130		140		150		160		170
		Св. 3,5 » 6,3		63		67		75		80		85		90		95		100		110		120		125		130		140		150		160		170
		» 6,3 » 10		—		—		85		90		95		100		105		110		120		125		130		140		150		160		170		180
		» 10 » 16		—		—		—		100		105		110		120		120		125		130		140		150		150		160		170		190
		»16 » 25		—		—		—		—		130		130		140		140		140		150		160		160		170		180		190		200
8		От 1 до 3,5		90		100		110		120		130		140		150		160		170		180		190		210		220		240		250		280
		Св. 3,5 » 6,3		100		110		120		130		140		140		150		160		170		190		200		210		220		240		250		280
		» 6,3 » 10		—		—		130		140		150		160		160		170		180		190		210		220		240		250		260		280
		» 10 » 16		—		—		—		160		170		180		180		190		200		210		220		240		250		260		280		300
		»16 » 25		—		—		—		—		200		210		220		220		240		240		250		260		280		280		300		320
9		От 1 до 3,5		150		160		180		190		210		220		240		250		260		280		300		340		360		380		400		450
		Св. 3,5 » 6,3		160		180		190		210		220		240		250		260		280		300		320		340		360		380		420		450
		» 6,3 » 10		—		—		210		220		240		250		260		280		300		320		340		360		380		400		420		450
		» 10 » 16		—		—		250		260		280		280		300		300		320		340		360		380		400		420		450		480
		»16 » 25		—		—		—		—		320		340		340		360		380		380		400		420		450		450		480		500
10	От 1 до 3,5		240		260		280		300		340		360		380		400		420		450		500		530		560		600		670		710
	Св. 3,5 » 6,3		260		280		300		320		340		380		400		420		450		480		500		530		600		630		670		710
	» 6,3 » 10		—		—		340		360		380		400		420		450		480		500		530		560		600		630		710		750
	» 10 » 16		—		—		—		420		420		450		480		500		500		530		560		600		630		670		710		750
	»16 » 25		—		—		—		—		530		530		560		560		600		600		630		670		710		750		750		800

* В соответствии с нормами плавности.

Примечания:

1. Принятое обозначение: Е_ss- — наименьшее отклонение (уменьшение) толщины витка по хорде.

2. Наименьшее отклонение толщины витка Е_ss- — берется как сумма двух слагаемых I и II, определяемых по табл. 147 и 148 соответственно.

149. Нормы бокового зазора, мкм (T_s- — допуск нa толщину витка червяка по хорде)

Вид допуска бокового зазора	Допуск на радиальное биение червячного колеса, мкм
Вид допуска бокового зазора	До 8	Св. 8 до 10	Св. 10 до 12	Св. 12 до 16	Св. 16 до 20	Св. 20 до 25	Св. 25 до 32	Св. 32 до 40	Св. 40 до 50	Св. 50 до 60	Св. 60 до 80	Св. 80 до 100	Св. 100 до 125	Св. 125 до 160	Св. 160 до 200	Св. 200 до 250	Св. 250 до 320
h	21	22	24	26	28	32	38	42	50	60	70	90	110	130	160	200	240
d	25	28	30	32	36	42	48	55	65	75	90	110	130	160	200	250	300
с	30	34	36	40	45	52	60	70	80	95	110	140	170	200	260	320	400
b	40	45	48	52	58	65	75	85	100	120	140	170	200	250	320	380	480
а	52	55	60	65	75	85	95	110	130	150	180	220	260	320	400	500	630
z	65	70	75	80	95	110	120	130	150	180	220	260	320	400	500	630	750
y	80	85	95	100	120	130	150	160	180	220	260	320	400	500	630	750	950
x	100	110	120	130	150	170	180	200	220	260	320	400	500	630	750	950	1180

Меню

27. Допуски цилиндрических червячных передач

130. Виды сопряжений и гарантированные боковые зазоры

131. Показатели или комплексы показателей кинематической точности

132. Показатели или комплексы показателей плавности работы

133. Показатели, определяющие контакт зубьев червячного колеса с витками червяка для червячных пар и передач

134. Нормы кинематической точности, мкм (показатели F'ir, Frr, Fcr, F''ir)

135. Нормы кинематической точности (показатель Fpk, мкм)

136. Нормы плавности работы, мкм (показатели ff2r, fptr, fir)

137. Нормы плавности работы (показатель fzzo), мкм

140. Нормы плавности работы для червяка, мкм (показатели fhsr, fhr, fhkr, fpxr, fpxkr, ff1r)

141. Нормы плавности работы (показатель fr, мкм)

142. Нормы контакта (показатель ±fa, мкм)

143. Нормы контакта (показатель ±fx, мкм)

144. Нормы контакта (суммарное пятно контакта)

145. Нормы контакта (показатель fzr, мкм)

146. Нормы бокового зазора, мкм ( ja min — гарантированный боковой зазор)

147. Нормы бокового зазора, мкм (показатель Еss-, слагаемое I)

148. Нормы бокового зазора, мкм (показатель Еss-, слагаемое II)

149. Нормы бокового зазора, мкм (Ts- — допуск нa толщину витка червяка по хорде)

134. Нормы кинематической точности, мкм (показатели F'_ir, F_rr, F_cr, F''_ir)

135. Нормы кинематической точности (показатель F_pk, мкм)

136. Нормы плавности работы, мкм (показатели f_f₂_r, f_ptr, f_ir)

137. Нормы плавности работы (показатель f_zzo), мкм

140. Нормы плавности работы для червяка, мкм (показатели f_hsr, f_hr, f_hkr, f_pxr, f_pxkr, f_f₁_r)

141. Нормы плавности работы (показатель f_r, мкм)

142. Нормы контакта (показатель ±f_a, мкм)

143. Нормы контакта (показатель ±f_x, мкм)

145. Нормы контакта (показатель f_zr, мкм)

146. Нормы бокового зазора, мкм ( j_a_min — гарантированный боковой зазор)

147. Нормы бокового зазора, мкм (показатель Е_ss-, слагаемое I)

148. Нормы бокового зазора, мкм (показатель Е_ss-, слагаемое II)

149. Нормы бокового зазора, мкм (T_s- — допуск нa толщину витка червяка по хорде)
