Оформить заказ17. Основные параметры муфт
Линейные размеры, мм
Регулировочные и предохранительные муфты
Сцепные муфты *'
D | d1 | γ/2 | h1 | T*2, Н·м |
40 | 28 | 6° | 8 | 340/360 |
50 | 32 | 5° | 8 | 810/920 |
60 | 40 | 4°30' | 8 | 1310/1560 |
70 | 46 | 4°06' | 10 | 2160/2560 |
80 | 50 | 3°36' | 10 | 3540/4000 |
90 | 56 | 3°36 ' | 10 | 5100/6050 |
*1 В сцепных муфтах число зубьев уменьшено по сравнению с регулировочными и предохранительными муфтами в 2 раза за счет удаления половины зубьев при соответственном увеличении размеров впадин. Расчетное число зубьев остается удвоенным при определении геометрических параметров зуба.
*2 Т - максимально допустимый передаваемый момент; в числителе — для угла профиля β = 60° (см. рисунок и таблицу профиля зубьев), в знаменателе — для β = 90º.
Вращающий момент подсчитан для чисел зубьев, соответствующих регулировочным и предохранительным муфтам.
Для сцепных муфт Тсц = ½Т

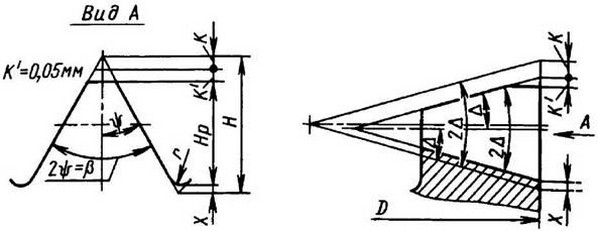

18. Профиль зубьев муфт с V-образным мелким зубом
Линейные размеры, мм
zp- число зубьев регулировочных и предохранительных муфт; zcц —число зубьев сцепных муфт
D | zp | ψº | Hp | Δ | К | r | X |
40 | 30 | 30 | 3,07 | 5º11'30" | 0,3 | 0,2 | 0,2 |
45 | 1,80 | 2°59'30" | 0,2 | 0,1 | 0,041 | ||
50 | 36 | 30 | 3,22 | 4°19' | 0,3 | 0,2 | 0,2 |
45 | 1,89 | 2°28'30'' | 0,2 | 0,1 | 0,041 | ||
60 | 40 | 30 | 3,53 | 3°53" | 0,3 | 0,2 | 0,2 |
45 | 2,06 | 2°15" | 0,2 | 0,1 | 0,041 | ||
70 | 44 | 30 | 3,77 | 3°32" | 0,3 | 0,2 | 0,2 |
45 | 2,21 | 2°02'30" | 0,2 | 0,1 | 0,041 | ||
80 | 50 | 30 | 3,80 | 3°06'30" | 0,3 | 0,2 | 0,2 |
45 | 2,22 | 1°48' | 0,2 | 0,1 | 0,041 | ||
90 | 50 | 30 | 4,34 | 3°06'30" | 0,3 | 0,2 | 0,2 |
45 | 2,53 | 1°48' | 0,2 | 0,1 | 0,041 |
