30. Соединения стальных труб шаровые для номинального давления до МПа

Соединения изготовляют двух исполнений: А - с трубной цилиндрической резьбой по ГОСТ 6357-81; Б - с конической резьбой по ГОСТ 6111-52. В таблицах Dy- условный проход труб.

138. Канавки под кольца для неподвижных соединений

Размеры, мм

рисунок

Кольцо резиновое по ГОСТ 9833-73

Резьба трубная по ГОСТ 6357-81	D (Н11 )	h ±0,1
G1/8	12	2,3
G1/4	18	1,9
G3/8	22	1,9
G1/2	28	2,9
G3/4	32	2,6
G1	38	2,6
G1 ¼	48	2,6
G1 ½	55	2,6

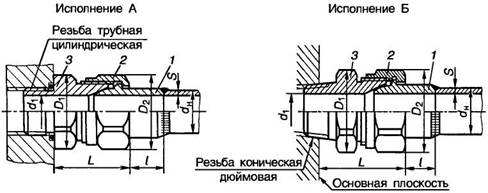

139. Соединения прямые концевые для Р_ном до 20МПа

Размеры, мм

рисунок

Трубы стальные по ГОСТ 8734-75		Резьба трубная по ГОСТ 6357-81	Резьба коническая по ГОСТ 6111-52	d₁	D₁	D₂	L≈	L₁≈	l
d_н×S	Dy	Резьба трубная по ГОСТ 6357-81	Резьба коническая по ГОСТ 6111-52	d₁	D₁	D₂	L≈	L₁≈	l
12×2	8	G1/4	К 1/4"	8	21,5	25	30	39	15
14×2	10	G3/8	К 3/8"	10	27	27	33	41	16
20×2,5	15	G1/2	К 1/2"	14	34	34	37	48	19
25×3	20	G3/4	К 3/4"	18	41	41	42	53	20
32×3,5	25	G1	К1"	23	47	52	44	58	22
40×4	32	G1 ¼	К 1 ¼"	30	56	62	52	66	27
50×5	40	G1 ½	К 1 ½"	36	68	72	57	73	35

* Нормаль станкостроения предусматривает соединения труб шаровые для номинального давления до 32МПа.

Ниппель, деталь 1 - по табл. 140.

Гайка, деталь 2 - по табл. 103б.

Штуцер концевой, деталь 3 - по табл. 141.

140. Ниппель шаровой, деталь 1 (см. табл. 139)

Размеры, мм

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		d (d12)	d₁ (H14)	d₂ -0,1	d₃ -0,2	D (h12)	L (h14)	l ±0,3	l₁	l₂	R	Масса, кг
Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75									±0,2
d_н×S	Dy								±0,2
12×2	8	14	8	10	12	16	27	17	4	1	6	0,018
14×2	10	18	11	13	16	20	30	19	5	8	8	0,030
20×2,5	15	22	14	16	20	25	35	22	6	10	10	0,053
25×3	20	28	19	21	26	31	38	24	7	10	13	0,080
32×3,5	25	34	25	26	32	37	40	26	8	11	16	0,106
40×4	32	43	32	35	40	46	50	32	9	12	20	0,260
50×5	40	48	38	40	46	53	60	40	10	15	23	0,314

Материал: сталь 35, сталь А20. Покрытие: Хим. Окc. прм.

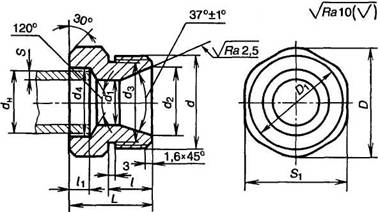

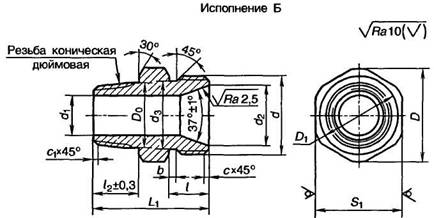

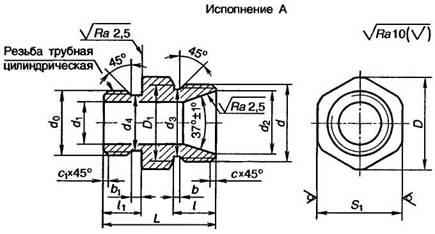

141. Штуцер концевой,деталь 3

Размеры, мм

рисунок

Трубы стальные		Резьба трубная по ГОСТ 6357-81		Резьба метрическая d	дюймы	D₀	l₂	d₁ (Н14)	d₂ +0,2	d₃ (h14)	d₄ +0,2
d_н×S	Dy	дюймы	d₀	Резьба метрическая d	дюймы	D₀	l₂	d₁ (Н14)	d₂ +0,2	d₃ (h14)	d₄ +0,2
12×2	8	G1/4	13,138	М18×1,5	К 1/4	13,85	14	8	13	15,8	11,0
14×2	10	G3/8	16,663	М22×1,5	КЗ/8	17,33	14	10	17	19,8	14,5
20×2,5	15	G1/2	20,956	М27×1,5	К 1/2	21,56	19	14	22	24,8	18,0
25×3	20	G3/4	26,442	М33×1,5	КЗ/4	26,91	19	18	28	30,8	23,9
32×3,5	25	G1	33,25	М39×1,5	К1	33,69	24	23	34	36,8	29,5
40×4	32	G1 1/4	41,912	М48×1,5	К1 1/4	42,44	24	30	42	45,8	38,0
50×5	40	G1 1/2	47,805	М56×2	К1 1/2	48,55	26	36	48	53	44,0

Материал: сталь 35, сталь А20.

Покрытие: Хим. Окс.прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

рисунок

D	D₁	L	l	l₁	b	b₁	с	c₁	S₁	L₁	Масса, кг, исполнения
D	D₁	L	±0,2		b	b₁	с	c₁	S₁	L₁	А	Б
21,5	18	34	14	12	3	2,5	1,6	1,6	19	36	0,047	0,038
27	22	36	15	12		2,5		1,6	24	38	0,078	0,060
34	28	41	16	14		3		2,0	30	46	0,135	0,090
41	34	47	18	16		3		2,0	36	50	0,200	0,160
47	39	52	20	18		4		2,5	41	58	0,290	0,220
56	48	58	22	20					50	62	0,440	0,350
68	57	64	25	22	4		2		60	68	0,500	0,652

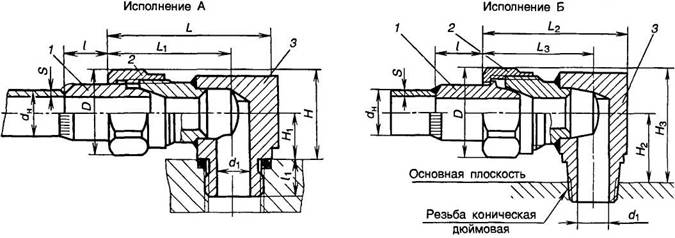

142. Соединения угловые концевые

рисунок

Размеры,мм

Трубы стальные по ГОСТ 8734-75		Резьба коническая по ГОСТ 6111-52	Резьба трубная по ГОСТ 6357-81	d₁	D	L≈	L₁	L₂≈	L₃≈	Н	H₁	H₂≈	H₃≈	l	l₁
D_н×S	D_y	Резьба коническая по ГОСТ 6111-52	Резьба трубная по ГОСТ 6357-81	d₁	D	L≈	L₁	L₂≈	L₃≈	Н	H₁	H₂≈	H₃≈	l	l₁
12×2	8	К 1/4"	G1/4	8	25	48	37	45	36	30	17	36	23	15	12
14×2	10	К 3/8"	G3/8	10	27	54	42	54	42	32	18	40	26	16	12
20×2,5	15	К 1/2"	G1/2	14	34	63	48	63	48	40	23	47	30	19	14
25×3	20	К 3/4"	G3/4	18	41	73	55	73	55	46	26	55	36	20	16
32×3,5	25	К 1"	G1	23	52	82	62	82	62	58	32	68	42	22	18
40×4	32	К 1 ¼"	G1 ¼	30	62	101	76	101	76	70	38	81	50	27	20
50×5	40	К 1 ½"	G1 ½	36	72	117	87	117	87	80	43	92	56	35	22

Ниппель, деталь 1 - по табл. 140. Гайка, деталь 2 - по табл. 130б. Угольник концевой, деталь 3 - по табл. 143. Кольца резиновые - по ГОСТ 9833-73.

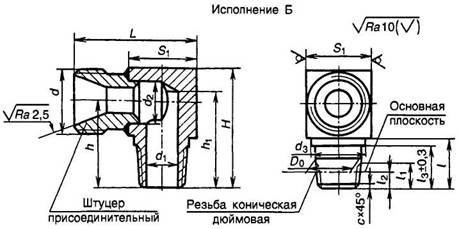

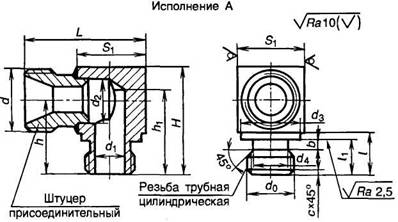

143. Угольник концевой, деталь 3 (см. табл. 142)

рисунок

Материал: сталь 35, сталь А20. Покрытие: Хим. Окс.прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

Штуцер присоединительный - по табл. 144.

Трубы стальные		Резьба трубная по ГОСТ 6357-81		Резьба метрическая d	d₁ (Н14)	d₂ (Н11)	d₃ (h14)	d₄ +0,2	L≈	l	l₁	H	h	h₁	b	с	S₁	Масса,кг
d_н×S	Dy	Дюймы	d₀	Резьба метрическая d	d₁ (Н14)	d₂ (Н11)	d₃ (h14)	d₄ +0,2	L≈	±0,3					b	с	S₁	Масса,кг
12×2	8	1/4	13,158	M18×l,5	8	13	22	11,0	40	18	12	40	29	33	2,5	1,6	22	0,086
14×2	10	3/8	16,663	М22×1,5	10	15	24	14,5	45	18	12	42	30	36	2,5	1,6	24	0,185
20×2,5	15	1/2	20,956	М27×1,5	14	19	30	18,0	53	21	14	52	37	43	3	2	30	0,280
25×3	20	3/4	26,442	М33×1,5	18	24	36	23,5	62	24	16	60	42	48	3	2	36	0,450
32×3,5	25	1	33,25	М39×1,5	23	30	41	29,5	72	28	18	70	50	56	4	2,5	41	0,762
40×4	32	1 ¼	41,912	М48×1,5	30	38	50	38,0	87	32	20	83	58	68			50	1,124
50×5	40	1 ½	47,805	М56×2	36	45	60	44,0	102	34	22	95	65	76			60	1,341

рисунок

Трубы стальные		Резьба коническая по ГОСТ 6111-52						Резьба метрическая d	d₁ (Н14)	d₂ (Н11)	d₃ (h14)	L≈	l	Н	h	h₁	S₁	Масса,кг
d_н×S	Dy	Дюймы	D₀	l₁	l₂	l₃	с	Резьба метрическая d	d₁ (Н14)	d₂ (Н11)	d₃ (h14)	L≈	±0,3				S₁	Масса,кг
12×2	8	К 1/4	13,85	9,5	5,080	14	1.6	M18×l,5	8	13	16	37	18	38	28	32	19	0,086
14×2	10	К 3/8	17,33	10,5	6,096	14		М22×1,5	10	15	20	45	20	45	32	38	24	0,146
20×2,5	15	К 1/2	21,56	13,5	8,128	19		М27×1,5	14	19	24	53	22	53	38	45	30	0,237
25×3	20	К 3/4	26,91	14	8,611	19		М33×1,5	18	24	30	62	26	62	44	52	36	0,396
25×3,5	25	К1	33,69	17,5	10,160	24	2	М39×1.5	23	30	36	72	30	72	52	60	41	0,566
40×4	32	К1¼	42,44	18	10,668	24		М48×1.5	30	38	45	87	34	85	60	70	50	0.869
50×5	40	К1½	48,55	18,5	10,868	26		М56×2	36	45	55	102	36	96	66	78	60	1.121

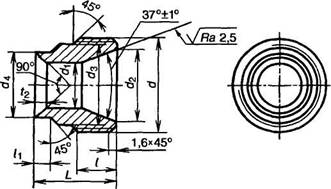

144. Штуцер присоединительный

Размеры, мм

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Резьба метрическая d	d₁ (Н14)	d₂ ±0,2	d₃ (h14)	d₄ (d11)	L (h14)	l	l₁	t₂	Масса,кг
D_н×S	Dy	Резьба метрическая d	d₁ (Н14)	d₂ ±0,2	d₃ (h14)	d₄ (d11)	L (h14)	±0,2		t₂	Масса,кг
12×2	8	M18×1,5	8	13	15,8	13	22	11	5	1,5	0,025
14×2	10	М22×1,5	11	17	19,8	15	25	12	5	1,5	0,043
20×2,5	15	М27×1,5	14	22	24,8	19	28	13	5	2	0,088
25×3	20	М33×1,5	19	28	30,8	24	32	15	6		0,151
32×3,5	25	М39×1,5	25	34	36,8	30	38	17	7		0,191
40×4	32	М48×1,5	32	42	45,8	38	44	21	7		0,350
50×5	40	М56×2	38	48	53	45	50	25	8	2,5	0,522

Материал: сталь 35, сталь А20.

Покрытие: Хим. Окc. прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

145. Соединение прямое промежуточное

Размеры, мм

рисунок

Ниппель, деталь 1 - по табл. 140.

Гайка, деталь 2 - по табл. 130б.

Штуцер проходной, деталь 3 - по табл. 146.

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		d₁	D	D₁	L≈	l
d_н×S	Dy	d₁	D	D₁	L≈	l
12×2	8	8	21,5	25	52	15
14×2	10	11	27	27	56	16
20×2,5	15	14	34	34	62	19
25×4	20	19	41	41	70	20
32×3,5	25	25	47	52	74	22
40×4	32	32	56	62	88	27

146. Штуцер проходной, деталь (см. табл. 145)

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Резьба метрическая d	d₁ (H14)	d₂ ±0,2	d₃ (h14)	D	D₁	L (h14)	l ±0,2	S₁	Масса,кг
d_н×S	Dy	Резьба метрическая d	d₁ (H14)	d₂ ±0,2	d₃ (h14)	D	D₁	L (h14)	l ±0,2	S₁	Масса,кг
12×2	8	M18×1,5	8	13	15,8	21,5	18	36	14	19	0,046
14×2	10	M22×l,5	11	17	19,8	27	22	38	15	24	0,068
20×2,5	15	M27×l,5	14	22	24,8	34	27	42	16	30	0,107
25×3	20	М33×1,5	19	28	30,8	41	33	48	18	36	0,180
32×3,5	25	М39×1,5	25	34	36,8	47	39	54	20	41	0,240

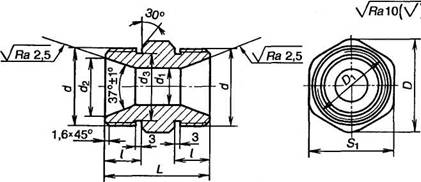

40×4	32	М48×1,5	32	42	45,8	56	48	60	22	50	0,402

Материал: сталь 35, сталь А20.

Покрытие: Хим. Окc. прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

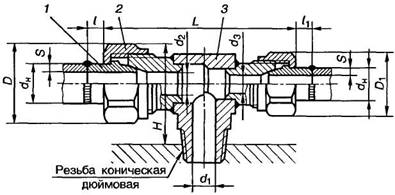

147. Соединение тройниковое концевое, мм

рисунок

Исполнение А - присоединяемые трубы разные. Проход одной трубы ≈d₁.

Исполнение Б - присоединяемые трубы одинаковые. Проход каждой трубы ≈d₁.

Исполнение В - присоединяемые трубы одинаковые. Проход каждой трубы менее d₁.

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Исполнение	Резьба коническая по ГОСТ 6111-52	d₁	d₂	d₃	D	D₁	L≈	l	l₁	Н
d_н×S	Dy
12×2	8	Б	К 1/4"	8			25		70	15		40
14×2 12×2	10 8	А	К 3/8"	10	11	8	27	2 5	80	16	1 5	44
14×2	10	Б			11		27		64	16
12×2	8	В			8		25		76	16	15	38
20×2,5 14×2	15 10	А	К 1/2"	14	14	11	34	27	92	19	16	52
20×2,5	15	Б			14		34		96	19
14×2	10	В			11		27		90	16		45
25×3 20×2,5	20 15	А	К 3/4"	18	19	14	41	34	106	20	19	60
25×3	20	Б			19		41		110	20
20×2,5	15	В			14		34		102	19		50
32×3,5 25×3	25 20	А	К1"	23	25	19	52	41	120	22	20	70
32×3,5	25	Б			25		52		120	22
25×3	20	В			19		41		116	20		60
40×4 32×3,5	32 25	А	К 1 ¼"	30	32	25	62	52	142	27	22	80
40×4	32	Б			32		62		152	27
32×3,5	25	В			25		52		132	22		72

Ниппель, деталь 1 - по табл. 140. Гайка, деталь 2 - по табл. 130б. Тройник концевой, деталь 3- по табл. 148.

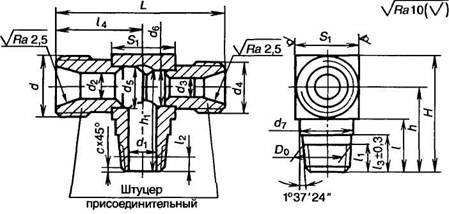

148. Тройник концевой, деталь 3 (см. табл. 147)

Размеры, мм

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Исполнение	Резьба коническая по ГОСТ 6111-52						Резьба метрическая
d_н×S	Dy		Дюймы	D₀	l₁	l₂	l₃	с	d	d₄
12×2	8	Б	К 1/4	13,85	9,5	5,080	14	1,5	M18×l,5
14×2 12×2	10 8	А	К 3/8	17,33	10,5	6,096			М22×1,5	M18×l,5
14×2	10	Б							М22×1,5
12×2	8	В							М18×1,5
20×2,5 14×2	15 10	А	К 1/2	21,56	13,5	8,128	19		М27×1,5	М22×1,5
20×2,5	15 10	Б В							М27×1,5
14×2									М22×1,5
25×3 20×2,5	20 15	А	К 3/4	26,91	14	8,611			М33×1,5	М27×1,5
25×3	20	Б							М33×1,5
20×2,5	15	В							М27×1,5
32×3,5 25×3	25 20	А	К 1	33,69	17,5	10,160	24	2	М39×1,5	М33×1,5
32×3,5	25 20	Б В							М39×1,5
25×3									М33×1,5
40×4 32×3,5	32 25	А	К1 ¼	42,44	18	10,668			М48×1,5	М39×1,5
40×4	32	Б							М48×1,5
32×3,5	25	В							М39×1,5

Материал: сталь 35, сталь П20. Покрытие: Хим. Окc. прм.

Исполнение А - присоединяемые трубы разные. Проход одной трубы ≈d₁.

Исполнение Б - присоединяемые трубы одинаковые. Проход каждой трубы ≈d₁.

Исполнение В - присоединяемые трубы одинаковые. Проход каждой трубы менее d₁.

d₅	d₆	d₇ (h14 )	L≈	l	l₄	H	h	h₁	S₁	Масса,кг
(Н11)				±0.3
13		16	55	18	27,5	38	28	32	19	0,108
15	13	20	63	20	32,5	45	32	38	24	0,162
15			65							0,181
13			62		31	43	30	34		0,143
19	15	24	74	22	37,5	53	38	45	30	0,260
19			75							0,304
15			72		36	51	35	40		0,216
24	19	30	85	26	44	62	44	52	36	0,440
24			88							0,514
19			82		41	58	40	46		0,366
30	24	36	98	30	51,5	72	52	60	41	0,581
30			103							0,614
24			93		46,5	71	48	54		0,548
38	30	45	118	34	62	83	60	70	50	0,915
38			124							1,079
30			112		56	83	56	64		0,751

Штуцер присоединительный - по табл. 144. Резьба метрическая - по ГОСТ 24705-2004.

149. Соединение прямое промежуточное, мм

рисунок

Ниппель, деталь 1 — по табл. 140. Гайка, деталь 2 - по табл. 130б. Штуцер присоединительный, деталь 3 по табл. 150.

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		d₁	D	D₁	L≈	l
d_н×S	Dy	d₁	D	D₁	L≈	l
12×2	8	8	21,5	25	30	15
14×2	10	11	27	27	34	16
20×2,5	15	14	34	34	38	19
25×3	20	19	41	41	42	20
32×3,5	25	25	47	52	46	22
40×4	32	32	56	62	54	27

150. Штуцер присоединительный, деталь (см. табл. 149)

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Резьба метрическая d	d₁ (Н14)	d₂ +0,2	d₃ (h14)	d₄ (H14)	D	D₁	L (h14)	l ±0,2	l₁ +0,4	S₁	Масса,кг
d_н×S	Dy	Резьба метрическая d	d₁ (Н14)	d₂ +0,2	d₃ (h14)	d₄ (H14)	D	D₁	L (h14)	l ±0,2	l₁ +0,4	S₁	Масса,кг
12×2	8	M18×l,5	8	13	15,8	13	21,5	18	22	14	4	19	0,031
14×2	10	М22×1,5	11	17	19,8	15	27	22	25	15	6	24	0,047
20×2,5	15	М27×1,5	14	22	24,8	21	34	27	28	16	6	30	0,075
25×3	20	М33×1,5	19	28	30,8	26	41	33	32	18	8	36	0,114
32×3,5	25	М39×1,5	25	34	36,8	33	47	39	36	20	8	41	0,160
40×4	32	М48×1,5	32	42	45,8	41	56	48	40	22	10	50	0,252

Материал: сталь 35, сталь А20. Покрытие: Хим. Окc. прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

151. Ниппели для приварки к трубам

Размеры, мм

рисунок

Трубы стальные		Резьба коническая по ГОСТ 6111-52					d₁ (H14)	D	L	c	Масса,кг
d_н×S	Dy	Дюймы	D₀	l₁	l₂	l₃ ±0,3	d₁ (H14)	(h14)		c	Масса,кг
12×2	8	К 1/4	13,85	9,5	5,080	14	8	14	30	2	0,025
14×2	10	К 3/8	17,33	10,5	6,096	14	10	18	35	2	0,040
20×2,5	15	К 1/2	21,55	13,5	8,128	19	14	22	40	3	0,062
25×3	20	К 3/4	26,91	14	8,611	19	18	28	45	3	0,110
32×3,5	25	К1	33,69	17,5	10,160	24	23	35	50	4	0,190
40×4	32	К1 ¼	42,44	18	10,668	24	30	44	55	5	0,310
50×5	40	К1 ½	48,55	18,5	10,868	26	38	50	60	6	0,480

Материал: сталь 35. Покрытие: Хим. Окc. прм.

152. Штуцер присоединительный

Размеры, мм

рисунок

Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75		Резьба метрическая d	d₁ (Н14)	d₂ +0,2	d₃ (h14)	d₄ (H14)	L (h14)	l	l₁	l₂	R	Масса,кг
Трубы стальные по ГОСТ 8732-78 и ГОСТ 8734-75								±0,2
d_н×S	Dy							±0,2
12×2	8	M18×l,5	8	13	15,8	12	22	11	5	1,5	6	0,025
14×2	10	М22×1,5	11	17	19,8	14	25	12	5	2	7	0,043
20×2,5	15	М27×1,5	14	22	24,8	19	28	13	5	3	10	0,088
25×3	20	М33×1,5	19	28	30,8	24	32	15	6	4	12,5	0,151
32×3,5	25	М39×1,5	25	34	36,8	30	38	17	7	5	16	0,191
40×4	32	М48×1,5	32	42	45,8	38	44	21	7	7	20	0,350
50×5	40	М56×2	38	48	53	45	50	25	8	8	25	0,522

Материал: сталь 35; сталь А20.

Покрытие: Хим. Окc. прм.

Резьба метрическая - по ГОСТ 24705-2004, поле допуска 8g- по ГОСТ 16093-2004.

Отверстие d₁ сверлить после приварки штуцера.

Меню

30. Соединения стальных труб шаровые для номинального давления до МПа

140. Ниппель шаровой, деталь 1 (см. табл. 139)

142. Соединения угловые концевые

152. Штуцер присоединительный
