Оформить заказРасчет производят по удельной нагрузке р в подшипнике и величине pν, в некоторой мере характеризующей износ последнего и нагрев.
Окружная скорость на шейке вала, м/с,
ν = πdn/ (1000·60),
где d - диаметр подшипника, мм; n - частота вращения шпинделя, мин-1.
Удельная нагрузка в подшипнике, МПа,
p = P/dl ≤ [p],
где d и l - диаметр и длина подшипника, мм; Р- сила, действующая на подшипник, Н. Величина pν≤ [pν].
Для предварительного расчета подшипников, несущих при небольшой скорости умеренную нагрузку, можно допускаемые р и pv принимать по табл. 1.
Момент трения на шипе
Mт =0,5fPd = 0,5fpld2.
Потеря мощности на трение в подшипнике и соответствующее тепловыделение (в Вт)
А = Mτω/1020 кВт ≈ fPν, Вт,
где Mτ - в Н·м; ω - в рад/с; Р - в Н; v - в м/с.
Коэффициенты трения f при слабой смазке для стали:
по серому чугуну и пластмассам 0,15-0,20
по антифрикционному чугуну, бронзе 0,10-0,15
по баббиту 0,06-0,10
по влажной резине 0,02-0,12
Для подшипников шпинделей, вращающих обрабатываемое изделие (например, токарных станков), расчетным случаем (при наибольших удельных нагрузках) обычно является обработка в патроне с предельными режимами, а для подшипника шпинделей тяжелых станков — обработка изделий максимальной массы.
Приведенные в табл. 2 величины установлены практикой и в значительной мере условны. При высоких кромочных давлениях или недостаточной смазке указанные значения следует несколько снижать; при совершенной смазке и малых кромочных давлениях можно допускать более высокие значения [pv].
В современных станках окружные скорости на шейке вала доходят до 12м/с. Удельные нагрузки р в подшипниках валов и шпинделей станков, имеющих среднюю частоту вращения, обычно не превышают 3МПа, в подшипниках тихоходных валов при малых окружных скоростях (измеряемых долями м/с) удельные нагрузки иногда доходят до 10МПа.
1. Допускаемые [р] и [pv] для предварительного расчета подшипников
Механизмы | Допускаемые | |
[p], МПа | [pv], МПа·м/с | |
Редукторы зубчатые и червячные Транспортеры, шнеки, рольганги Открытые тихоходные передачи Приводы вращающихся печей, сушильных барабанов и пр. | 1-3 2-10 1-4 4-15 | 6-12 4-10 3-6 6-15 |
Температура подшипника зависит от величины v2/Δ. При ее определении можно для упрощения расчета исходить из условия центрального расположения цапфы в подшипнике. При таком предположении температура подшипника (со смазкой без принудительного давления) может быть оценена по графику (рис. 1) в зависимости от величины v2/Δ, где Δ – диаметральный зазор в мм.
2. Допустимые режимы работы подшипников
Материалы вкладыша | Гладко обработанная закаленная шейка вала | Незакаленная шейка вала | ||
[pv], МПа·м/с | [v], м/с | [pv], МПа·м/с | [v], м/с | |
Бронза оловянная БрОФ10-1 | 10 | 8 | 6 | 5 |
Бронза БрОЦС5-7-12, БрОЦС6-6-3 | 8 | 6 | 5 | 4 |
Бронза БрАЖ9-4 | 7.5-15 | 5 | Не рекомендуется | |
Бронза БрС30 | 10 | 10 | То же | |
Цинковый сплав ЦАМ 10-5 | 9-10 | 2,5 | 4 | 2,5 |
Баббиты Б16, БН6 | 15 | 10 | 10 | 6 |
Антифрикционный чугун АЧС-1, АЧС-2 | 1,5-12 | 1-4 | 1 | 2,5 |

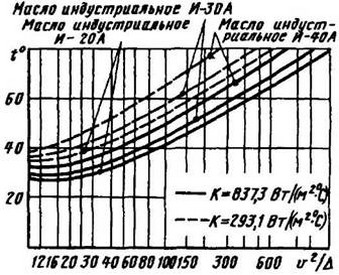

Рис. 1. Коэффициент теплоотдачи К, отнесенный к единице площади проекции шейки вала; для подшипников, расположенных в коробках скоростей и обдуваемых, принято К = 837,3Вт/(м2·°С), для отдельно расположенныхподшипников К = 293,1Вт/(м2·°С)
Для шпиндельных подшипников нормальной точности можно принимать Δ = 0,015 … 0,020мм. Для подшипников прецизионных станков расчетные значения Δ несколько меньше.
Рабочая температура подшипников не должна превышать 75°С.
Для подшипников скольжения с принудительной подачей смазки (например, в шлифовальных станках) следует учитывать теплоотдачу в масло.
Конструктивные размеры бронзового или чугунного вкладыша (рис. 2) ориентировочно таковы:
H ≈ (1,1…1,3)S1 + 5мм; h ≈ 0,5H;
S1 ≈ 5ммдляd = 35 … 60мм;
S1 = 7,5мм для d = 65 … 110мм;
S1 = 10мм для d = 120 … 200мм.

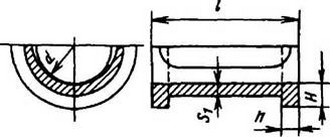

Рис. 2. Конструктивные размеры вкладыша
Целесообразно брать l/d≥ 1. В практике l/d = 0,5 … 1,5. С увеличением d отношение l/dуменьшается: чем длиннее цапфа, тем вероятнее неравномерность распределения нагрузки по ее длине и повышение местного износа вкладыша в его краях.
Подшипник с l/d > 1 можно применять для увеличения жесткости валов, а также в опорах подшипников вертикальных валов, где обычно кромочные давления, вызываемые изгибом вала, менее опасны.
Ориентировочные значения l/d: в подъемных механизмах 1,2—2, в металлорежущих станках 1,1—2, в редукторах 0,8—1,2.
Закрепление подшипниковых втулок винтами приведено в табл. 5. Применение закрепительных штифтов для втулок дано в табл. 10.
